Jakie przepisy BHP i drogowe regulują oświetlenie pojazdów w transporcie prefabrykatów betonowych?

Przemysł budowlany prefabrykatów betonowych należy do jednych z najbardziej wymagających pod względem logistyki i bezpieczeństwa. Żuraw samojezdny pracujący przy montażu stropu, niskopodwoziowa naczepa transportująca belki sprężone czy osprzęt do ustawiania ścian trójwarstwowych to pojazdy, które codziennie poruszają się zarówno po drogach publicznych, jak i po terenach zakładów przemysłowych, placów budów i hal prefabrykacji.

Polskie przepisy nakładają na operatorów tych pojazdów konkretne obowiązki. Rozporządzenie Ministra Infrastruktury z dnia 31 grudnia 2019 r. w sprawie pojazdów nienormatywnych określa, że pojazd przewożący ładunek ponadgabarytowy musi być wyposażony w co najmniej dwie lampy ostrzegawcze z błyskającym światłem pomarańczowym (ECE R65). Dodatkowo, inspekcja PIP wydała w 2022 roku wytyczne szczegółowe dotyczące oświetlenia placów budów, gdzie pracują urządzenia dźwigowe.

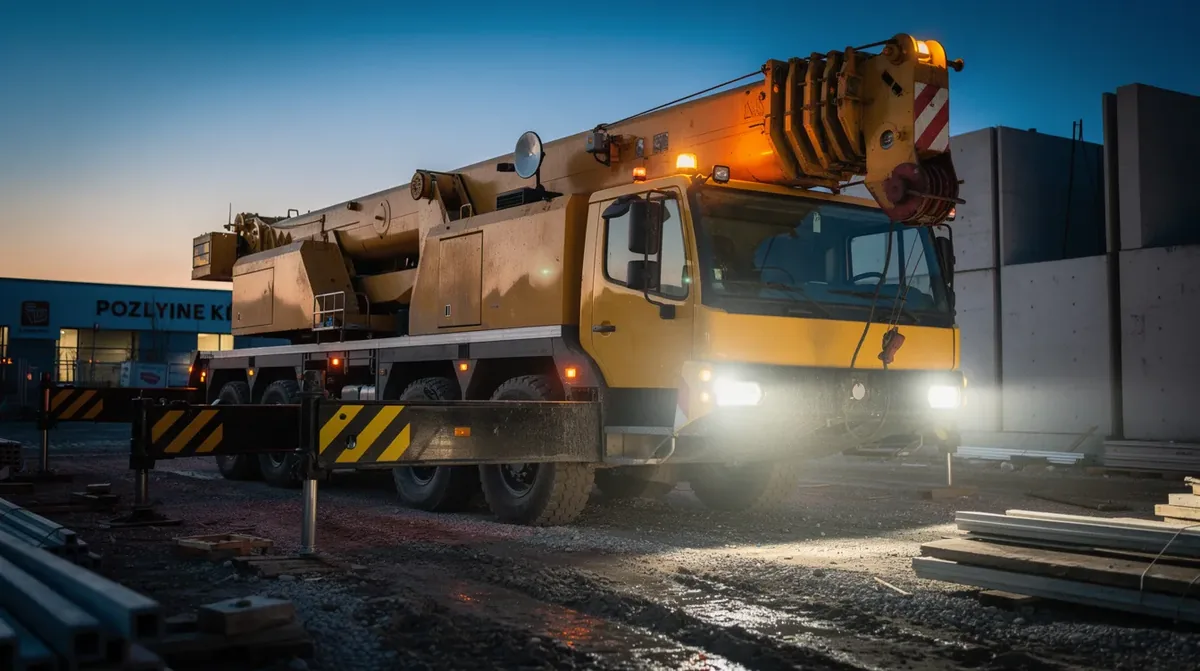

Jakie lampy robocze LED są najlepsze do żurawi samojezdnych i sprzętu montażowego?

Żuraw samojezdny (mobile crane) to pojazd szczególnie wymagający pod kątem oświetlenia. Ramię żurawia może sięgać od 20 do nawet 100 metrów, a operacje montażowe prefabrykatów często odbywają się w warunkach ograniczonej widoczności, przy silnym wietrze lub zimą, gdy wschód słońca następuje dopiero o 7:30-8:00. Operator musi mieć doskonałą widoczność zarówno strefy pracy bezpośrednio pod żurawiem, jak i terenu wokół pojazdu.

Do oświetlenia obszaru roboczego żurawia najlepiej sprawdzają się lampy w konfiguracji FLOOD lub COMBO z szerokim kątem świecenia, montowane na wysięgniku lub wieży maszyny. Lampy FLOOD z kątem 120° równomiernie oświetlają strefę pracy, eliminując niebezpieczne cienie, które mogą maskować przeszkody lub personel naziemny. Z kolei lampy SPOT sprawdzą się do oświetlania odległych punktów montażu, gdy żuraw pracuje z dużym wysięgiem.

Przy wyborze lamp do sprzętu montażowego warto zwrócić uwagę na specyficzne wymagania dla maszyn budowlanych, gdzie kluczowe są odporność na wibracje i zakres napięcia roboczego. Wiele żurawi samojezdnych korzysta z sieci pokładowej 24V DC, ale nowoczesne modele mogą mieć zasilanie 48V lub wyższe. Przed zakupem zawsze weryfikuj zakres napięcia lampy.

Co oznacza wymaganie IP67 i IP69K dla lamp na pojazdach budowlanych?

Place budów z prefabrykatami betonowymi to środowisko wyjątkowo agresywne dla elektroniki. Betonomieszarki, pompy do betonu, cementowozy: wszystkie te pojazdy generują pył cementowy i drobiny betonu, które penetrują każde nieszczelne urządzenie. Do tego dochodzi mycie ciśnieniowe pojazdów, deszcz, błoto i mróz typowe dla polskiego klimatu.

Na żurawiach samojezdnych pracujących przy wznoszeniu budynków z prefabrykatów minimalne wymaganie to IP67. Jednak dla pojazdów regularnie myjonych agregatem ciśnieniowym, takich jak betonomieszarki czy pompy do betonu, zdecydowanie rekomendujemy IP69K. Lampa z niższą klasą ochrony może ulec uszkodzeniu już po kilku myciach, generując koszty naprawy i, co gorsze, powodując awarię podczas kluczowej operacji montażowej. Szczegółowe różnice między poszczególnymi klasami IP opisaliśmy w artykule o stopniach ochrony IP dla lamp LED na pojazdach.

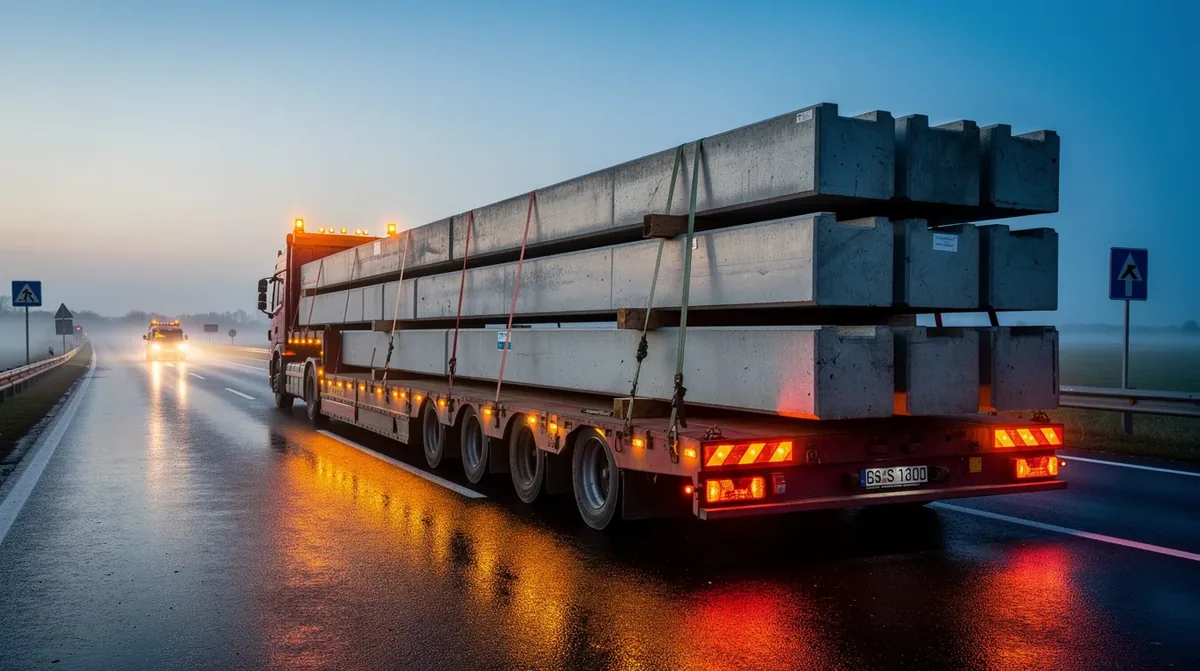

Jakie lampy obrysowe LED są wymagane na pojazdach do przewozu elementów wielkogabarytowych?

Transport prefabrykatów betonowych to niemal zawsze transport ponadgabarytowy. Płyty stropowe o szerokości 2,4 m, belki sprężone o długości 24-30 metrów, ściany trójwarstwowe o wymiarach 3x8 metrów: takie ładunki wymagają specjalnego oznakowania i szczególnych wymagań wobec oświetlenia obrysowego pojazdu transportowego.

Przepisy polskie, zgodne z regulacjami unijnymi, nakładają obowiązek zamontowania lamp obrysowych na wszystkich krawędziach ładunku widocznych przez innych uczestników ruchu. W praktyce oznacza to montaż lamp obrysowych na przedniej i tylnej krawędzi ładunku, a przy szerokości powyżej 2,55 m, również na bocznych narożach. Szczegółowe wymagania dotyczące homologacji i montażu lamp obrysowych znajdziesz w artykule o lampach obrysowych LED na ciężarówce i ich homologacji.

Jakie koguty LED i lampy ostrzegawcze są obowiązkowe dla żurawi i pojazdów budowlanych?

Kogut LED na żurawiu samojezdnym pełni kilka funkcji jednocześnie. Po pierwsze ostrzega innych uczestników ruchu drogowego podczas przejazdu po drogach publicznych. Po drugie sygnalizuje aktywną pracę urządzenia dźwigowego w strefie zakładu lub placu budowy. Po trzecie, przy transporcie ponadgabarytowym, obowiązkowe jest wyposażenie zarówno pojazdu ciągnącego, jak i ładunku w koguty widoczne ze wszystkich kierunków.

Warto rozróżnić dwa typy sytuacji. Podczas jazdy po drogach publicznych kogut musi posiadać homologację ECE R65 i być montowany w taki sposób, aby był widoczny z odległości 150 m w dzień i 300 m w nocy. Na terenie zamkniętym, czyli w zakładzie prefabrykacji lub na placu budowy, przepisy BHP nakładają inne wymagania: intensywność świecenia musi być wystarczająca do widoczności przez operatorów pozostałych maszyn, bez obowiązku konkretnej homologacji ECE. Szczegółowy przewodnik po homologacjach i klasach kogutów LED znajdziesz w artykule o kogutach LED i lampach ostrzegawczych oraz przepisach i homologacjach.

Jak rozmieścić lampy robocze LED na żurawiu samojezdnym dla maksymalnego bezpieczeństwa?

Montaż lamp na żurawiu samojezdnym wymaga przemyślanej strategii, ponieważ maszyna ta zmienia konfigurację pracy. W transporcie drogowym wysięgnik jest złożony i pojazd zachowuje się jak standardowa ciężarówka. W trybie pracy operacyjnej wysięgnik jest rozłożony, a środek ciężkości i układ optyczny całkowicie się zmieniają.

W strefie podstawy wysięgnika najlepiej zastosować dwie lampy FLOOD 60W montowane symetrycznie, oświetlające bezpośrednio strefę hakową. To właśnie tutaj dochodzi do zaczepiania i odczepiania prefabrykatów, czyli miejsca największego ryzyka dla pracowników naziemnych. Oświetlenie tej strefy do poziomu co najmniej 200 lux (norma PN-EN 12464-2 dla strefy precyzyjnych prac montażowych) jest obowiązkiem nie tylko prawnym, ale i etycznym każdego operatora.

Na kabinie operatora warto zamontować co najmniej dwie lampy skierowane ku tyłowi pojazdu (monitorowanie personelu), a jeżeli żuraw wyposażony jest w system kamer, lampy LED powinny zapewnić odpowiednią iluminację dla matrycy kamery. Nowoczesne kamery cofania w standardzie NTSC/PAL wymagają minimum 5-10 lux, natomiast kamery IP montowane na żurawiach premium potrzebują 20-50 lux dla pełnej jakości obrazu nocą.

Jak wybrać oświetlenie LED dla naczep niskopodwoziowych transportujących prefabrykaty?

Naczepy niskopodwoziowe stosowane do transportu prefabrykatów betonowych mają jedną specyficzną cechę: ich platforma ładunkowa jest bardzo nisko zawieszona (nawet 700-900 mm nad ziemią), co powoduje, że lampy obrysowe są narażone na kontakt z przeszkodami terenowymi, krawężnikami i wodą spływającą z ładunku betonowego. Dlatego dla tego typu pojazdów szczególnie rekomendujemy lampy z klasą IP69K i obudową ze stali nierdzewnej lub ABS odpornego na alkalia.

Beton i jego odpryski to materiał silnie alkaliczny (pH cementu mokrego wynosi 12-13), co niszczy standardowe aluminiowe obudowy lamp. Stosując lampy z certyfikatem odporności na korozję chemiczną lub z obudową z tworzywa sztucznego odpornego na alkalia, znacząco wydłużasz żywotność całego systemu oświetleniowego. Porady dotyczące naczep transportowych i ich oświetlenia znajdziesz też w artykule o lampach LED na naczepach niskopodwoziowych w transporcie specjalnym.

Ile kosztuje kompleksowe oświetlenie LED żurawia samojezdnego i pojazdu do prefabrykatów?

Przy budowaniu kompleksowego systemu oświetlenia warto zwrócić uwagę na przepisy BHP dotyczące lamp ostrzegawczych na pojazdach drogowych, które precyzują wymagania dla pojazdów poruszających się w strefach ruchu drogowego. Dla pojazdów pilotujących transport ponadgabarytowy są to wymagania szczególnie restrykcyjne, ze względu na ich kluczową rolę w sygnalizowaniu obecności niebezpiecznego ładunku na drodze.

Jak prawidłowo okablować oświetlenie LED na pojazdach budowlanych do prefabrykatów?

Instalacja elektryczna na żurawiu samojezdnym to jeden z najtrudniejszych przypadków montażowych w branży. Wiązki przewodów muszą być prowadzone wzdłuż wysięgnika, który zmienia kąt pracy, jest narażony na silne wibracje podczas transportu i gwałtowne zmiany temperatur (od -25°C zimą do +70°C przy bezpośrednim nasłonecznieniu metalowej konstrukcji latem). Dla takich warunków wymagana jest izolacja przewodów w klasie minimum -40°C/+125°C (standard FLRY-B lub H07RN-F).

Szczególną uwagę należy zwrócić na ochronę przed przepięciami. Żurawie samojezdne wyposażone w silniki hydrauliczne i sprężarki generują impulsy napięciowe (Load Dump), które mogą uszkodzić elektronikę lamp LED. Stosowanie dedykowanych wiązek z zabezpieczeniem TVS (transient voltage suppressor) lub instalacja kondensatorów filtrujących na linii zasilania lamp to inwestycja, która wielokrotnie zwróci się w postaci ocalonych lamp. Więcej o prawidłowym okablowaniu systemów LED znajdziesz w artykule o okablowaniu LED: przekrojach, bezpiecznikach i schematach.

Przemysł prefabrykatów betonowych w Polsce dynamicznie się rozwija. Według danych GUS w 2023 roku wartość produkcji prefabrykatów wzrosła o 18% rok do roku, a liczba żurawi samojezdnych w Polsce przekroczyła 2800 sztuk aktywnych maszyn. Wraz z rozwojem branży rosną wymagania dotyczące bezpieczeństwa nocnych operacji montażowych, gdzie odpowiednie oświetlenie LED jest kluczowym elementem systemu zarządzania ryzykiem na placu budowy.

Prawidłowo dobrane i zamontowane oświetlenie LED na żurawiu samojezdnym, naczepie niskopodwoziowej czy pojeździe pilotującym to inwestycja, która bezpośrednio przekłada się na bezpieczeństwo pracowników, zgodność z przepisami prawa i możliwość pracy w wydłużonych godzinach, co w budownictwie prefabrykowanym często decyduje o dotrzymaniu harmonogramu budowy. Warto podejść do tego tematu kompleksowo, łącząc wiedzę o przepisach BHP, normach drogowych i możliwościach technologicznych nowoczesnych lamp LED.
