Lampy obrysowe LED na ciężarówce: przepisy i homologacja
Lampy obrysowe LED na ciężarówce: rozmieszczenie, kolory i wymogi homologacyjne
Kompletny przewodnik zgodny z przepisami UE i polskim prawem drogowym – wszystko co musisz wiedzieć przed instalacją.
🔑 Kluczowe informacje w skrócie
- ✓ Pojazdy o szerokości powyżej 2100 mm i długości powyżej 6000 mm muszą obowiązkowo posiadać lampy obrysowe.
- ✓ Lampy obrysowe LED muszą posiadać homologację ECE R7 – bez niej pojazd nie przejdzie badania technicznego na SKP.
- ✓ Kolor lamp obrysowych jest ściśle określony przepisami: biały lub żółty z przodu, czerwony z tyłu, żółty po bokach.
- ✓ Minimalna wysokość montażu to 250 mm, maksymalna 1500 mm od powierzchni jezdni.
Lampy obrysowe LED to jeden z najważniejszych elementów bezpieczeństwa każdej ciężarówki, naczepy i pojazdu ciężarowego. Statystyki są jednoznaczne: pojazdy ciężarowe bez sprawnego oświetlenia obrysowego są odpowiedzialne za znaczną część wypadków nocnych na polskich drogach. Prawidłowe rozmieszczenie, homologowane lampy obrysowe LED i przestrzeganie przepisów to nie tylko obowiązek prawny – to kwestia życia i śmierci na drodze. W tym przewodniku znajdziesz wszystkie niezbędne informacje techniczne i prawne.
Dlaczego lampy obrysowe są obowiązkowe na ciężarówkach?
Lampy obrysowe są obowiązkowe, ponieważ pojazdy powyżej 2100 mm szerokości lub 6000 mm długości są trudno widoczne dla innych uczestników ruchu – szczególnie nocą i w złych warunkach atmosferycznych. Ich zadaniem jest precyzyjne oznaczenie gabarytów pojazdu.
Polska i europejska sieć dróg to codzienne wyzwanie dla kierowców pojazdów ciężarowych. Ciężarówki, naczepy, ciągniki siodłowe – te pojazdy mają wymiary, które standardowe oświetlenie nie jest w stanie odpowiednio oznaczyć. Lampy obrysowe LED zostały wprowadzone jako odpowiedź na ten problem.
Obowiązek montażu lamp obrysowych wynika bezpośrednio z Dyrektywy 76/756/EWG oraz jej następczyni – Rozporządzenia UE nr 2019/2144, a także z polskiego Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych pojazdów. Brak sprawnych lamp obrysowych skutkuje odmową wydania pozytywnego wyniku badania technicznego na Stacji Kontroli Pojazdów (SKP).
Jakie kolory lamp obrysowych są wymagane przepisami?
Kolor lamp obrysowych jest ściśle regulowany przez przepisy: biały lub bursztynowy (żółty) z przodu pojazdu, czerwony z tyłu, a bursztynowy (żółty) po bokach. Żaden inny kolor nie jest dopuszczalny w homologowanych lampach obrysowych dla pojazdów drogowych.
Zasada kolorów oświetlenia pojazdów opiera się na prostej logice widoczności i orientacji kierunkowej: patrząc na pojazd od przodu widzisz białe lub żółte światła, z tyłu – czerwone. System ten jest uniwersalny w całej Europie i stanowi fundament bezpieczeństwa ruchu drogowego.
| Pozycja lampy | Wymagany kolor | Podstawa prawna | Uwagi |
|---|---|---|---|
| Przód pojazdu | Biały lub bursztynowy | ECE R7, Reg. UE 2019/2144 | Najczęściej biały LED |
| Tył pojazdu | Czerwony | ECE R7, Dz.U. RP | Obowiązkowy czerwony LED |
| Boki pojazdu | Bursztynowy (żółty) | ECE R91 | Dla pojazdów >6m długości |
| Górna kabina | Biały (przód) / Czerwony (tył) | ECE R7 | Pojazdy >2100 mm szerokości |

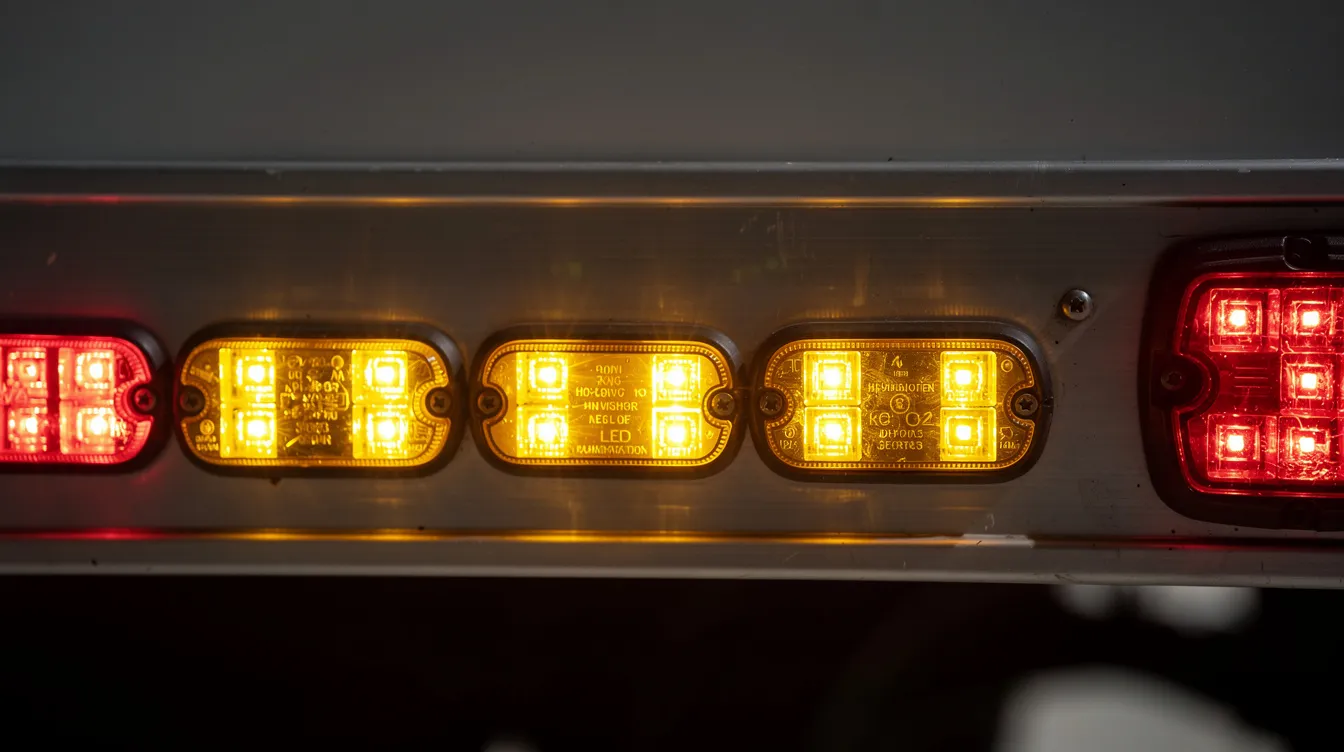

Gdzie dokładnie montować lampy obrysowe LED na ciężarówce?
Lampy obrysowe należy montować jak najbliżej skrajnych krawędzi pojazdu – maksymalnie 400 mm od boku. Wysokość montażu powinna wynosić od 250 mm do 1500 mm od podłoża. Na dachu kabiny (pozycyjne górne) muszą znajdować się w liczbie 3 lub 5 sztuk.
Rozmieszczenie przednie i tylne
Lampy obrysowe przednie muszą być zamontowane na najbardziej wysuniętych do przodu punktach pojazdu, tak aby wskazywały rzeczywistą szerokość ciężarówki. W praktyce oznacza to montaż na rogach kabiny lub na zderzaku, w odległości nie większej niż 400 mm od bocznej krawędzi pojazdu.
Lampy tylne obrysowe montuje się symetrycznie na tylnych narożnikach pojazdu lub naczepy – również nie dalej niż 400 mm od krawędzi bocznej. W przypadku naczep najczęściej umieszcza się je bezpośrednio na ramie lub tylnym zderzaku.
Lampy górne na dachu kabiny – przepisy i praktyka
Pojazdy o szerokości powyżej 2100 mm są zobowiązane do posiadania lamp obrysowych górnych, montowanych na dachu kabiny. Zgodnie z regulacjami ECE R7, muszą być to zestawy składające się z 3 lub 5 lamp. Pięć lamp zapewnia lepszą widoczność i jest standardem w nowoczesnych ciągnikach siodłowych klasy premium.
📐 Wymagania montażowe lamp górnych – podsumowanie
- → 3 lub 5 lamp w jednym rzędzie na dachu kabiny
- → Dwie skrajne lampy jak najbliżej krawędzi kabiny (maks. 400 mm od boku)
- → Środkowa lampa musi znajdować się na osi symetrii pojazdu
- → Kolor biały z przodu, czerwony z tyłu (jeśli widoczne z obu stron)
- → Odległość między lampami przy 5-lampowym zestawie musi być równomierna
Czym jest homologacja ECE R7 i dlaczego jest niezbędna?
Homologacja ECE R7 to certyfikat potwierdzający, że lampa obrysowa spełnia europejskie normy bezpieczeństwa w zakresie strumienia świetlnego, kąta rozsyłu światła i trwałości. Bez tego oznaczenia lampa jest nielegalna do stosowania w pojazdach drogowych w Polsce i UE.
Każda lampa obrysowa LED montowana na ciężarówce dopuszczonej do ruchu na polskich drogach musi posiadać oznaczenie homologacyjne w postaci okrągłego symbolu z literą „E" i numerem kraju zatwierdzającego (np. E1 dla Niemiec, E20 dla Polski). Numer regulacji – w tym przypadku R7 – musi być wyraźnie widoczny na obudowie lampy.
Brak homologacji ECE R7 to jeden z najczęstszych powodów negatywnego wyniku badania technicznego na SKP. Inspektor ma obowiązek sprawdzić oznaczenia wszystkich lamp, a w przypadku braku certyfikacji – odmówić wydania zaświadczenia o pozytywnym wyniku badania.
⚠️ Uwaga: Lampy bez homologacji – konsekwencje prawne
- ! Odmowa pozytywnego wyniku badania technicznego na SKP
- ! Mandat od Policji lub ITD (Inspekcja Transportu Drogowego)
- ! Problemy z ubezpieczeniem OC w przypadku wypadku
- ! Ryzyko zatrzymania dowodu rejestracyjnego
Jakie parametry techniczne powinny mieć lampy obrysowe LED?
Homologowane lampy obrysowe LED powinny emitować wiązkę o ściśle określonym kącie rozsyłu, nie być zbyt jasne (by nie oślepiać) i posiadać stopień ochrony minimum IP67. Pobór mocy typowej lampy LED wynosi 1–5W, co przekłada się na minimalny prąd w instalacji pojazdu.
Lampy obrysowe LED to nie to samo co reflektory dalekosiężne czy robocze – ich zadaniem nie jest oświetlanie drogi, lecz bycie widocznym dla innych. Dlatego ich jasność jest regulowana normą, a zbyt intensywne światło dyskwalifikuje lampę podczas homologacji.
| Parametr | Minimalne wymaganie | Zalecane |
|---|---|---|
| Stopień ochrony IP | IP65 | IP67 lub IP68 |
| Napięcie zasilania | 12V / 24V | 12-24V (dual voltage) |
| Pobór mocy | – | 1–5W na lampę |
| Temperatura pracy | -20°C do +50°C | -40°C do +65°C |
| Trwałość LED | – | 30 000–50 000 godzin |
Dlaczego warto wybrać lampy LED zamiast tradycyjnych żarówek?
Tradycyjne żarówki w lampach obrysowych ciężarówek mają jeden poważny problem – częste przepalanie. W warunkach polskich dróg, gdzie wibracje i wstrząsy są codziennością, żywotność żarówki wynosi często zaledwie kilka miesięcy. Lampy obrysowe LED nie mają elementów żarowych – są odporne na wibracje, działają natychmiastowo (bez rozgrzewania) i pobierają nawet 80% mniej energii.
Dla floty pojazdów ciężarowych przejście na lampy LED oznacza realne oszczędności: mniej przestojów związanych z wymianą oświetlenia, niższe koszty eksploatacji i lepsza widoczność pojazdu w warunkach zimowych – szczególnie ważna na polskich drogach w sezonie październik–marzec.
Jak sprawdzić, czy instalacja lamp obrysowych jest zgodna z przepisami przed przeglądem SKP?
Przed badaniem technicznym na SKP warto samodzielnie przeprowadzić kontrolę: sprawdzić oznaczenia homologacyjne na każdej lampie, zmierzyć odległości montażowe, sprawdzić działanie wszystkich lamp i weryfikację podłączenia do instalacji elektrycznej pojazdu.
Kontrola lamp obrysowych na SKP jest standardowym elementem badania technicznego pojazdów ciężarowych. Inspektor sprawdza: obecność lamp, ich działanie, kolor emitowanego światła, widoczność oznaczeń homologacyjnych oraz prawidłowość rozmieszczenia. Każdy błąd może skutkować wynikiem negatywnym lub warunkowym.
✅ Checklista przed badaniem technicznym SKP
- 1. Sprawdź oznaczenia ECE R7 na każdej lampie obrysowej
- 2. Włącz oświetlenie i zweryfikuj działanie wszystkich lamp obrysowych
- 3. Zmierz odległość skrajnych lamp od bocznej krawędzi (max. 400 mm)
- 4. Sprawdź wysokość montażu (250–1500 mm od podłoża)
- 5. Zweryfikuj poprawność kolorów: biały/bursztynowy z przodu, czerwony z tyłu
- 6. Upewnij się, że lampy są szczelne i nieuszkodzone mechanicznie
- 7. Sprawdź stan przewodów i złącz elektrycznych (brak korozji i przetarć)
Jakie przepisy regulują lampy obrysowe na naczepach i przyczepach?
Naczepy i przyczepy podlegają tym samym zasadom co ciągniki siodłowe w zakresie lamp obrysowych. Kluczowe różnice dotyczą podłączenia elektrycznego – naczepa musi mieć autonomiczną instalację oświetleniową zgodną z normą ISO 7638 lub standardowym gniazdem 7-biegunowym.
W przypadku zestawów ciągnik + naczepa szczególnie ważna jest ciągłość obwodu elektrycznego lamp obrysowych. Przy wymianie naczepy lub łączeniu pojazdów różnych producentów niezbędne jest użycie właściwych wiązek przewodów i adapterów, które zapewnią poprawne działanie całego systemu oświetleniowego.
Dla długich naczep (powyżej 6 metrów) obowiązkowe są również boczne lampy obrysowe/odblaskowe zgodne z regulacją ECE R91. Te lampy, emitujące bursztynowe światło, rozmieszcza się wzdłuż boków pojazdu w równych odstępach – maksymalnie co 3 metry.
Porównanie: lampy obrysowe LED vs tradycyjne żarówkowe
| Cecha | LED | Żarówka tradycyjna |
|---|---|---|
| Żywotność | 30 000–50 000 h | 500–1000 h |
| Pobór energii | 1–5W | 5–21W |
| Odporność na wibracje | Wysoka | Niska |
| Czas reakcji | Natychmiastowy (0 ms) | Opóźniony (rozgrzewanie) |
| Praca w mrozie | Bez ograniczeń | Problemy poniżej -20°C |
Rekomendacje eksperta – co wybrać dla swojej ciężarówki?
Zespół ekspertów dalekosiezne.pl
Specjaliści oświetlenia LED do pojazdów ciężarowych i maszyn roboczych
Z doświadczenia w wyposażaniu polskich flot ciężarowych wynika jasno: warto inwestować wyłącznie w lampy obrysowe LED z pełną homologacją ECE R7 i stopniem ochrony minimum IP67. Tanie zamienniki bez certyfikacji mogą co prawda wyglądać identycznie, ale ich brak oznaczeń natychmiast wychodzi podczas kontroli ITD lub przeglądu SKP.
Dla standardowego zestawu siodłowego (ciągnik + naczepa) zalecamy kompletne zestawy lamp obrysowych z dedykowanymi wiązkami przewodów – to eliminuje problemy z kompatybilnością i skraca czas instalacji. Stosuj zawsze dual-voltage (12V/24V) – szczególnie ważne, jeśli Twój pojazd bywa podłączany do różnych typów naczep.
Często zadawane pytania o lampy obrysowe LED
Czy lampy obrysowe LED można montować samodzielnie?
Tak, montaż lamp obrysowych LED nie wymaga specjalistycznych uprawnień. Ważne jest jednak przestrzeganie przepisowych odległości montażowych, prawidłowe podłączenie do instalacji elektrycznej pojazdu (z odpowiednimi bezpiecznikami) oraz zastosowanie lamp z homologacją ECE R7. Po montażu warto skontrolować działanie systemu na SKP.
Ile lamp obrysowych musi mieć ciągnik siodłowy?
Standardowy ciągnik siodłowy o szerokości powyżej 2100 mm musi posiadać: 2 przednie lampy obrysowe (boki kabiny), 2 tylne lampy obrysowe oraz 3 lub 5 lamp obrysowych górnych na dachu kabiny. Łącznie minimum 7–9 lamp, bez uwzględnienia naczepy.
Jakie napięcie mają lampy obrysowe w ciężarówce?
Instalacja elektryczna w ciężarówkach pracuje na napięciu 24V (w odróżnieniu od samochodów osobowych, gdzie standard to 12V). Dlatego należy wybierać lampy obrysowe LED przeznaczone do 24V lub dual-voltage (12-24V), które automatycznie dostosowują się do napięcia instalacji.
Potrzebujesz homologowanych lamp obrysowych LED?
W ofercie dalekosiezne.pl znajdziesz pełny asortyment lamp obrysowych LED z homologacją ECE R7, dedykowanych do ciągników siodłowych, naczep, ciężarówek i maszyn roboczych. Wszystkie produkty posiadają niezbędne certyfikacje i są dostosowane do polskich warunków drogowych i pogodowych.
Często zadawane pytania
Jakie pojazdy muszą obowiązkowo posiadać lampy obrysowe LED?
Obowiązek montażu lamp obrysowych dotyczy pojazdów o szerokości powyżej 2100 mm lub długości powyżej 6000 mm. Wynika to z Dyrektywy 76/756/EWG oraz Rozporządzenia UE nr 2019/2144. Brak sprawnych lamp obrysowych skutkuje odmową wydania pozytywnego wyniku badania technicznego na SKP.
Czy lampy obrysowe LED są lepsze od tradycyjnych żarówkowych w ciężarówce?
Tak, lampy obrysowe LED są zdecydowanie lepsze. Ich żywotność wynosi 30 000–50 000 godzin, podczas gdy tradycyjne żarówki wytrzymują zaledwie 500–1000 godzin. Pobór energii LED to 1–5W, a żarówek 5–21W, co oznacza nawet 80% oszczędności. LED są też w pełni odporne na wibracje i mróz.
Jak prawidłowo zamontować lampy obrysowe LED na ciężarówce zgodnie z przepisami?
Lampy obrysowe należy montować maksymalnie 400 mm od bocznej krawędzi pojazdu, na wysokości od 250 do 1500 mm od podłoża. Na dachu kabiny pojazdu szerszego niż 2100 mm montuje się 3 lub 5 lamp w jednym rzędzie, z lampą środkową na osi symetrii pojazdu i skrajnymi jak najbliżej krawędzi kabiny.
Ile lamp obrysowych musi posiadać ciągnik siodłowy powyżej 2100 mm szerokości?
Standardowy ciągnik siodłowy o szerokości powyżej 2100 mm musi posiadać minimum 7–9 lamp obrysowych: 2 przednie na bokach kabiny, 2 tylne oraz 3 lub 5 lamp górnych na dachu kabiny. Liczba ta nie obejmuje naczepy, która wymaga własnych lamp obrysowych.
Jakie przepisy polskie i unijne regulują lampy obrysowe na ciężarówkach?
Lampy obrysowe na ciężarówkach w Polsce reguluje Dyrektywa 76/756/EWG, Rozporządzenie UE nr 2019/2144 oraz polskie Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych pojazdów. Każda lampa musi posiadać homologację ECE R7, a jej brak oznacza negatywny wynik badania na SKP i ryzyko mandatu od Policji lub ITD.
Jakie parametry techniczne powinny mieć homologowane lampy obrysowe LED do ciężarówki?
Homologowane lampy obrysowe LED powinny posiadać stopień ochrony minimum IP67, zasilanie dual-voltage 12–24V, pobór mocy 1–5W oraz zakres temperatury pracy minimum od -20°C do +50°C, a najlepiej od -40°C do +65°C. Trwałość diod LED powinna wynosić 30 000–50 000 godzin pracy.
Lampy obrysowe 12V czy 24V – które wybrać do ciężarówki?
Do ciężarówek należy wybierać lampy obrysowe LED na 24V lub dual-voltage 12–24V. Instalacja elektryczna w ciężarówkach pracuje na napięciu 24V, w odróżnieniu od samochodów osobowych z napięciem 12V. Lampy dual-voltage automatycznie dostosowują się do napięcia instalacji, co jest szczególnie ważne przy podłączaniu do różnych typów naczep.
Dlaczego lampy obrysowe LED bez homologacji ECE R7 są problemem na przeglądzie SKP?
Lampy bez homologacji ECE R7 to jeden z najczęstszych powodów negatywnego wyniku badania technicznego. Inspektor SKP ma obowiązek sprawdzić oznaczenie „E" z numerem kraju na każdej lampie. Brak certyfikacji grozi mandatem od Policji lub ITD, problemami z ubezpieczeniem OC po wypadku oraz ryzykiem zatrzymania dowodu rejestracyjnego pojazdu.
Jakie kolory lamp obrysowych są wymagane przepisami na ciężarówce?
Przepisy ściśle określają kolory lamp obrysowych: z przodu pojazdu wymagany jest kolor biały lub bursztynowy (żółty), z tyłu obowiązkowo czerwony, a po bokach pojazdu bursztynowy (żółty) zgodnie z regulacją ECE R91. Żaden inny kolor nie jest dopuszczalny dla homologowanych lamp obrysowych w pojazdach drogowych.
Jak sprawdzić lampy obrysowe przed badaniem technicznym na SKP?
Przed przeglądem SKP należy sprawdzić oznaczenia ECE R7 na każdej lampie, włączyć oświetlenie i zweryfikować działanie wszystkich lamp, zmierzyć odległość skrajnych lamp od bocznej krawędzi (maksymalnie 400 mm), skontrolować wysokość montażu (250–1500 mm), poprawność kolorów oraz stan przewodów i złącz elektrycznych.
Źródła i referencje
1. Europejska Komisja Gospodarcza ONZ (UNECE) - "Regulamin nr 7 ECE R7: Jednolite przepisy dotyczące homologacji lamp do oświetlenia pozycyjnego przedniego i tylnego, lamp obrysowych, lamp hamowania i lamp oświetlenia dziennego pojazdów silnikowych"
2. Ministerstwo Infrastruktury RP - "Rozporządzenie w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia (Dz.U. 2003 nr 32 poz. 262 z późn. zm.)"
3. Dyrektywa Parlamentu Europejskiego i Rady 2007/46/WE - "Ustanowienie ram dla homologacji pojazdów silnikowych i ich przyczep oraz układów, części i oddzielnych zespołów technicznych przeznaczonych do tych pojazdów"
4. Instytut Transportu Samochodowego (ITS) - "Analiza wypadków drogowych z udziałem pojazdów ciężarowych w warunkach ograniczonej widoczności na drogach krajowych"
5. Transportowy Dozór Techniczny (TDT) - "Wytyczne techniczne dotyczące oświetlenia zewnętrznego pojazdów kategorii N2, N3 oraz O3, O4 – wymogi homologacyjne i kontrola na SKP"
6. Polska Izba Stacji Kontroli Pojazdów (PISKP) - "Procedury badań technicznych pojazdów ciężarowych w zakresie oświetlenia zewnętrznego – lampy obrysowe, pozycyjne i odblaskowe"
