24 marca 2026 • 8 min czytania • Ostatnia aktualizacja: 24 marca 2026

Lampy robocze LED na maszynach budowlanych: wymagania prawne, rozmieszczenie i dobór mocy

Kluczowe informacje: Maszyny budowlane pracujące po zmierzchu lub w warunkach ograniczonej widoczności muszą być wyposażone w lampy robocze LED spełniające normy ECE R10 i EN 13311. Minimalna moc to 20W dla małych maszyn, a dla koparek powyżej 20 ton zaleca się zestawy od 80W do 200W. Prawidłowe rozmieszczenie świateł może zmniejszyć ryzyko wypadków na budowie nawet o 60%.

Spis treści

Jakie są wymagania prawne dla lamp roboczych LED na maszynach budowlanych?
Jak dobrać moc lampy roboczej LED do konkretnej maszyny?
Gdzie montować lampy robocze LED na koparce, ładowarce i żurawiu?
Jaki typ wiązki świetlnej wybrać: FLOOD, SPOT czy COMBO?
Jakie stopnie ochrony IP są wymagane na budowie?
Jak prawidłowo zamontować i okablować lampy robocze LED?

Jakie są wymagania prawne dla lamp roboczych LED na maszynach budowlanych?

Maszyny budowlane podlegają w Polsce przepisom dyrektywy maszynowej 2006/42/WE, rozporządzeniom BHP dla placów budowy (Dz.U. 2003 nr 47 poz. 401) oraz normie EN 13311. Lampy robocze montowane na maszynach poruszających się po drogach publicznych muszą dodatkowo spełniać homologację ECE R10 i być zgodne z przepisami prawa o ruchu drogowym.

W Polsce przepisy dotyczące oświetlenia maszyn budowlanych są złożone i obejmują kilka nakładających się aktów prawnych. Pracodawca lub operator maszyny jest odpowiedzialny za zapewnienie właściwego oświetlenia stanowiska pracy — dotyczy to zarówno koparek gąsienicowych, kołowych ładowarek czołowych, jak i żurawi wieżowych czy samojezdnych.

Najważniejszy podział dotyczy tego, czy maszyna porusza się po drogach publicznych. Koparka pracująca wyłącznie na zamkniętym placu budowy podlega innym regulacjom niż ładowarka kołowa, która co dzień przemieszcza się między budowami po drogach publicznych. W tym drugim przypadku wymagana jest pełna homologacja lamp zgodna z katalogiem ECE, a każda lampa musi posiadać symbol homologacyjny „e" lub „E".

⚠️ Ważne dla operatorów:

Maszyny budowlane wjeżdżające na drogi publiczne traktowane są jak pojazdy specjalne lub wolnobieżne. Kontrola SKP obejmuje weryfikację oświetlenia — brak właściwych lamp roboczych lub świateł pozycyjnych może skutkować odmową dopuszczenia do ruchu i wpisem do CEPiK o niespełnieniu wymagań technicznych.

Kluczowe normy i przepisy dla oświetlenia maszyn budowlanych

Norma / Przepis	Zakres stosowania	Wymaganie kluczowe
ECE R10	Maszyny na drogach publicznych	Kompatybilność elektromagnetyczna, homologacja
EN 13311	Maszyny do robót ziemnych	Min. 30 lux na stanowisku operatora
Dyrektywa 2006/42/WE	Wszystkie maszyny na rynku UE	Oświetlenie wbudowane dla bezpieczeństwa
PN-EN 12464-2	Oświetlenie miejsc pracy na zewnątrz	Min. 50 lux dla prac ziemnych

Jak dobrać moc lampy roboczej LED do konkretnej maszyny?

Dobór mocy lampy roboczej LED zależy od trzech czynników: masy i gabarytów maszyny, obszaru roboczego do oświetlenia oraz warunków pracy (teren, godziny nocne, pył). Koparki do 8 ton potrzebują min. 2×30W, maszyny 8-20 ton min. 4×30W, a ciężkie koparki powyżej 20 ton wymagają zestawów od 80W do 200W łącznej mocy.

Błędny dobór mocy to jeden z najczęstszych problemów przy modernizacji oświetlenia maszyn budowlanych. Zbyt słabe lampy nie zapewniają wymaganego natężenia oświetlenia, co prowadzi do zmęczenia oczu operatora i wzrostu ryzyka wypadku. Zbyt mocne lampy, zamontowane nieodpowiednio, oślepiają innych pracowników na placu budowy.

30W

Mini koparki i ładowarki

do 3 500 kg, 2 500–3 000 lm

60W

Średnie maszyny budowlane

3 500–15 000 kg, 5 000–6 000 lm

100W+

Ciężkie koparki i żurawie

powyżej 15 000 kg, 9 000+ lm

Tabela doboru lamp roboczych LED według klasy maszyny

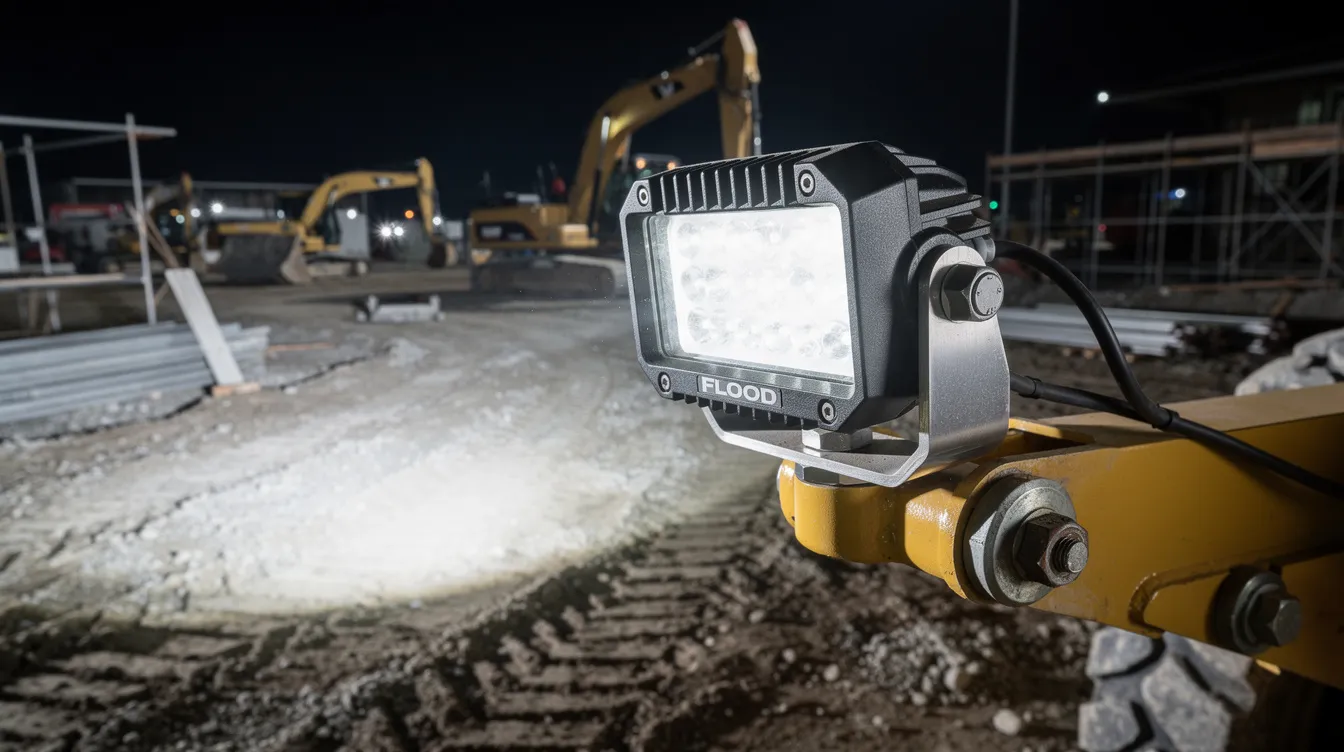

Lampa robocza LED typu FLOOD z ochroną IP67 zamontowana na ładowarce kołowej — dobór wiązki świetlnej i stopnia ochrony dla maszyn budowlanych pracujących w trudnych warunkach

Typ maszyny	Masa robocza	Zalecana konfiguracja	Min. strumień świetlny
Mini koparka	1–5 ton	2×30W FLOOD	5 000 lm
Koparka kołowa średnia	8–20 ton	4×30W COMBO	10 000 lm
Ładowarka kołowa	5–18 ton	4×30W + 2×20W FLOOD	13 000 lm
Żuraw samojezdny	30–100 ton	6×30W COMBO + 2×50W SPOT	22 000 lm

Gdzie montować lampy robocze LED na koparce, ładowarce i żurawiu?

Prawidłowe rozmieszczenie lamp roboczych LED na maszynie budowlanej wymaga oświetlenia czterech stref: strefy pracy narzędzia roboczego (łyżka/widły), strefy manewrowania maszyną, obszaru za maszyną (cofanie) oraz kabiny operatora od zewnątrz. Każda strefa wymaga innego kąta wiązki i mocy lampy.

Rozmieszczenie lamp na koparce gąsienicowej i kołowej

Koparka to maszyna, która pracuje głównie w jednym miejscu, ale wymaga oświetlenia w szerokim kącie wokół narzędzia roboczego. Standardowy schemat montażu obejmuje dwie lampy FLOOD zamontowane na dachu kabiny (oświetlają teren z przodu i boków), jedną lub dwie lampy na wysięgniku (oświetlają strefę roboczą łyżki) oraz lampę tylną do cofania.

1

Dach kabiny — 2× lampa FLOOD 30W

Kąt rozsyłu 120°, oświetlenie terenu przed maszyną na odległość do 15 metrów, montaż na uchwycie z regulacją kąta
2

Wysięgnik (boom) — 1× lampa COMBO 30W

Oświetlenie strefy łyżki i miejsca kopania, kąt regulowany, odporność IP68 obowiązkowa ze względu na błoto i wodę
3

Tył maszyny — 1× lampa FLOOD 20W

Bezpieczeństwo podczas cofania, szeroki kąt 150°, często łączona z kamerą cofania na większych maszynach
4

Boki kabiny — opcjonalnie 2× lampa FLOOD 20W

Zalecane przy pracach w pobliżu wykopów, oświetlenie strefy martwego pola operatora po bokach

Specyfika montażu na ładowarce kołowej

Ładowarka kołowa to maszyna w ciągłym ruchu — podjeżdża, nabiera materiał, cofa, obraca się i jedzie do kolejnego miejsca. Dlatego wymaga oświetlenia 360 stopni ze szczególnym uwzględnieniem strefy przed widłami lub łyżką oraz strefy cofania. Maszyny tej klasy często wyjeżdżają na drogi publiczne, co oznacza konieczność montażu lamp z homologacją ECE.

💡 Wskazówka eksperta dla ładowarek:

Na ładowarkach kołowych stosuj lampy FLOOD o kącie 120–140° do oświetlenia przedniego i tylnego oraz lampy COMBO na dachu kabiny. Wiązka SPOT jest nieprzydatna na ładowarce — maszyna pracuje w bliskiej odległości od materiału, a nie na odległość.

Oświetlenie żurawia samojezdnego i wieżowego

Żurawie wymagają szczególnego podejścia do oświetlenia ze względu na pracę na dużych wysokościach i rozległym obszarze. Na żurawiu samojezdnym kluczowe punkty montażu lamp roboczych LED to: kabina operatora (dach i przód), podstawa wysięgnika, końcówka wysięgnika (hak roboczy) oraz lampy awaryjne i ostrzegawcze na całym obrysie maszyny.

Lampy montowane na wysięgniku żurawia muszą spełniać najwyższe wymagania dotyczące odporności na wibracje — norma IK10 (odporność mechaniczna) jest tutaj równie ważna jak stopień ochrony IP. Wysięgnik pracuje w stałym ruchu i narażony jest na wstrząsy, które mogą uszkodzić słabsze oprawy LED.

Jaki typ wiązki świetlnej wybrać: FLOOD, SPOT czy COMBO?

Wybór wiązki zależy od zadania lampy. FLOOD (kąt 100–140°) to wiązka szeroka do oświetlenia bliskiego terenu roboczego — idealna do łyżek i strefy pracy. SPOT (kąt 20–30°) to wiązka wąska, dalekiego zasięgu — przydatna na żurawiach do oświetlenia haka na wysokości. COMBO łączy oba typy — polecana do montażu na kabinie jako lampa uniwersalna.

Typ wiązki	Kąt rozsyłu	Zasięg efektywny	Zastosowanie na maszynie
FLOOD	100–140°	5–15 m	Strefa robocza łyżki, cofanie, boki
SPOT	20–30°	30–80 m	Żurawie, wysięgniki na dużą wysokość
COMBO	60–90°	10–30 m	Dach kabiny, ogólne oświetlenie terenu

Jakie stopnie ochrony IP są wymagane na budowie?

Na placu budowy minimalne wymaganie to IP67 (pełna ochrona przed pyłem, odporność na zanurzenie w wodzie do 1 m przez 30 minut). Na wysięgnikach i w strefach narażonych na bezpośredni kontakt z błotem i wodą pod ciśnieniem zalecane jest IP68 lub IP69K. Dla lamp roboczych LED na maszyny budowlane IP66 to absolutne minimum.

Polska pogoda i warunki panujące na placach budowy to środowisko wyjątkowo agresywne dla elektroniki. Błoto, woda, pył betonowy, mróz i nagłe zmiany temperatury — to wszystko skraca żywotność lamp z nieodpowiednią ochroną. Lampy z IP65 mogą nie przetrwać nawet jednego sezonu zimowego przy intensywnej eksploatacji.

⛔ Najczęstszy błąd przy zakupie lamp na maszyny budowlane:

Kupowanie tanich lamp z deklarowanym IP67, które w rzeczywistości nie spełniają normy IEC 60529. Zawsze sprawdzaj, czy producent podaje niezależne badania laboratoryjne lub certyfikat IEC. Lampy niskiej jakości korodują od środka i gasną po kilku miesiącach.

Jak prawidłowo zamontować i okablować lampy robocze LED na maszynie budowlanej?

Prawidłowy montaż lamp roboczych LED na maszynie budowlanej wymaga: właściwego doboru przekroju przewodów (min. 2,5 mm² na lampę 30W przy 12V), stosowania złączy wodoodpornych IP67, montażu bezpieczników na każdym obwodzie oraz wiązki przewodów z osłonami antywibracyjnymi. Zły montaż elektyczny to główna przyczyna awarii lamp w 40% przypadków.

Wymagane przekroje przewodów dla lamp LED 12V i 24V

Maszyny budowlane pracują najczęściej na napięciu 24V (pojazdy ciężkie) lub 12V (mini koparki, mniejszy sprzęt). Wybór właściwego przekroju przewodu jest kluczowy — zbyt cienki przewód grzeje się, co może spowodować pożar instalacji elektrycznej maszyny lub uszkodzenie lampy przez niestabilne napięcie.

Lampa 20W / 24V: min. przekrój przewodu 1,5 mm²
Lampa 30W / 24V: min. przekrój przewodu 2,5 mm²
Lampa 60W / 24V: min. przekrój przewodu 4,0 mm²
Lampa 100W / 24V: min. przekrój przewodu 6,0 mm²
Zestaw 4× 30W / 24V (równolegle): min. przekrój 10,0 mm² na magistrali

Wiązki przewodów dedykowane do maszyn budowlanych

Do maszyn budowlanych zalecamy stosowanie dedykowanych wiązek przewodów z gotowymi złączami IP67, zintegrowanymi bezpiecznikami i odpowiednimi długościami kabli. Takie wiązki są dostępne w konfiguracji do 2, 4 lub 6 lamp i eliminują konieczność samodzielnego lutowania i uszczelniania złączy. Przewody w wiązkach powinny być osłonięte pancerną osłoną spiralną odporną na oleje i smary hydrauliczne.

Podsumowanie eksperta: 7 zasad doboru lamp roboczych LED na maszyny budowlane

Sprawdź, czy maszyna wyjeżdża na drogi publiczne — jeśli tak, wymagana jest homologacja ECE
Dobierz moc do klasy wagowej maszyny (min. 2×30W dla maszyn do 5 ton)
Zastosuj FLOOD do strefy roboczej, COMBO na dachu kabiny
Wymagaj IP68 minimum na wysięgnikach i w strefach roboczych
Używaj wiązek przewodów z fabrycznie zamkniętymi złączami IP67
Montuj bezpiecznik maksymalnie 40 cm od źródła zasilania (akumulator/skrzynka bezpiecznikowa)
Sprawdź temperaturę barwową — dla maszyn budowlanych zalecane 5 000–6 000K (naturalna biel dzienna)

Masz pytania dotyczące lamp roboczych LED na Twoją maszynę?

Specjaliści dalekosiezne.pl pomagają dobrać lampy robocze LED do konkretnych typów maszyn budowlanych. Skontaktuj się z nami, opisując typ maszyny, rok produkcji i zakres prac — przygotujemy kompletną konfigurację oświetlenia spełniającą wszystkie wymogi prawne.

Oferujemy lampy robocze LED, wiązki przewodów, uchwyty montażowe i kompletne zestawy oświetleniowe dla koparek, ładowarek, żurawi i innego ciężkiego sprzętu budowlanego.

Często zadawane pytania

Jakie wymagania prawne muszą spełniać lampy robocze LED na maszynach budowlanych w Polsce?

Lampy robocze LED na maszynach budowlanych muszą spełniać dyrektywę maszynową 2006/42/WE, normę EN 13311 (min. 30 lux na stanowisku operatora) oraz PN-EN 12464-2 (min. 50 lux dla prac ziemnych). Maszyny wyjeżdżające na drogi publiczne wymagają dodatkowo homologacji ECE R10 z symbolem „e" lub „E".

Czy lampy robocze LED bez homologacji ECE są dopuszczalne na maszynach budowlanych?

Lampy bez homologacji ECE są dopuszczalne wyłącznie na maszynach pracujących na zamkniętym placu budowy. Jeśli maszyna wyjeżdża na drogi publiczne, homologacja ECE R10 jest obowiązkowa. Brak właściwych lamp może skutkować odmową dopuszczenia do ruchu i wpisem do CEPiK o niespełnieniu wymagań technicznych.

Jak zamontować lampy robocze LED na koparce gąsienicowej krok po kroku?

Na koparce montuje się: 2×30W FLOOD na dachu kabiny (kąt 120°, zasięg do 15 m), 1×30W COMBO na wysięgniku do oświetlenia strefy łyżki (obowiązkowo IP68), 1×20W FLOOD z tyłu do cofania (kąt 150°) oraz opcjonalnie 2×20W FLOOD po bokach kabiny. Przewody minimum 2,5 mm² z bezpiecznikiem max. 40 cm od źródła zasilania.

Ile lamp roboczych LED potrzebuje koparka o masie powyżej 20 ton?

Ciężka koparka powyżej 20 ton wymaga zestawu lamp o łącznej mocy od 80W do 200W. Dla koparki kołowej średniej (8–20 ton) zalecana konfiguracja to 4×30W COMBO zapewniające minimum 10 000 lm. Żuraw samojezdny (30–100 ton) wymaga 6×30W COMBO plus 2×50W SPOT o łącznym strumieniu min. 22 000 lm.

Jakie przepisy polskie regulują oświetlenie maszyn budowlanych wyjeżdżających na drogi?

W Polsce maszyny budowlane na drogach publicznych traktowane są jako pojazdy specjalne lub wolnobieżne i podlegają kontroli SKP. Obowiązują przepisy rozporządzenia BHP dla placów budowy (Dz.U. 2003 nr 47 poz. 401), dyrektywy maszynowej 2006/42/WE oraz normy ECE R10. Każda lampa musi mieć symbol homologacyjny „e" lub „E".

Jaki stopień ochrony IP powinny mieć lampy robocze LED na maszyny budowlane?

Minimalne wymaganie to IP66 dla lamp roboczych LED na maszyny budowlane, jednak zdecydowanie zalecane jest IP67 (ochrona przed zanurzeniem do 1 m przez 30 minut). Na wysięgnikach i w strefach narażonych na błoto i wodę pod ciśnieniem obowiązuje IP68 lub IP69K. Lampy z IP65 mogą nie przetrwać jednego sezonu zimowego przy intensywnej eksploatacji.

Wiązka FLOOD czy SPOT — którą wybrać do lampy roboczej LED na koparkę?

Na koparkę zdecydowanie lepszy jest FLOOD (kąt 100–140°, zasięg 5–15 m) do oświetlenia strefy roboczej łyżki i cofania. SPOT (kąt 20–30°, zasięg 30–80 m) sprawdza się wyłącznie na żurawiach do oświetlenia haka na dużej wysokości. Na dachu kabiny najlepsza jest wiązka COMBO (kąt 60–90°, zasięg 10–30 m) jako rozwiązanie uniwersalne.

Dlaczego lampy robocze LED na maszynach budowlanych szybko się psują?

Główne przyczyny awarii to: nieodpowiedni stopień ochrony IP (tanie lampy z deklarowanym IP67 bez certyfikatu IEC 60529 korodują od środka), zbyt cienkie przewody powodujące niestabilne napięcie oraz brak złączy wodoodpornych. Zły montaż elektryczny odpowiada za 40% wszystkich awarii lamp. Zawsze wymagaj niezależnych badań laboratoryjnych potwierdzających klasę IP.

Źródła i referencje

1. Parlament Europejski i Rada UE - "Dyrektywa Maszynowa 2006/42/WE w sprawie maszyn i zmieniająca dyrektywę 95/16/WE dotycząca wymagań bezpieczeństwa dla maszyn budowlanych"

2. Główny Inspektorat Pracy (GIP) - "Rozporządzenie BHP dla placów budowy Dz.U. 2003 nr 47 poz. 401: wymagania oświetleniowe stanowisk pracy na maszynach"

3. Europejska Komisja Gospodarcza ONZ (UNECE) - "Regulamin ECE R10: Homologacja pojazdów w zakresie kompatybilności elektromagnetycznej i wymagania dla lamp roboczych LED"

4. Europejski Komitet Normalizacyjny (CEN) - "Norma EN 13311: Maszyny budowlane — wymagania dotyczące oświetlenia roboczego koparek, ładowarek i żurawi"

5. Centralny Instytut Ochrony Pracy (CIOP-PIB) - "Bezpieczeństwo na placach budowy: wpływ prawidłowego oświetlenia LED maszyn budowlanych na redukcję wypadków przy pracy"

6. Polski Komitet Normalizacyjny (PKN) - "PN-EN ISO 3600: Ciągniki, maszyny samobieżne, narzędzia — wymagania dotyczące oświetlenia roboczego i lamp LED na maszynach budowlanych"

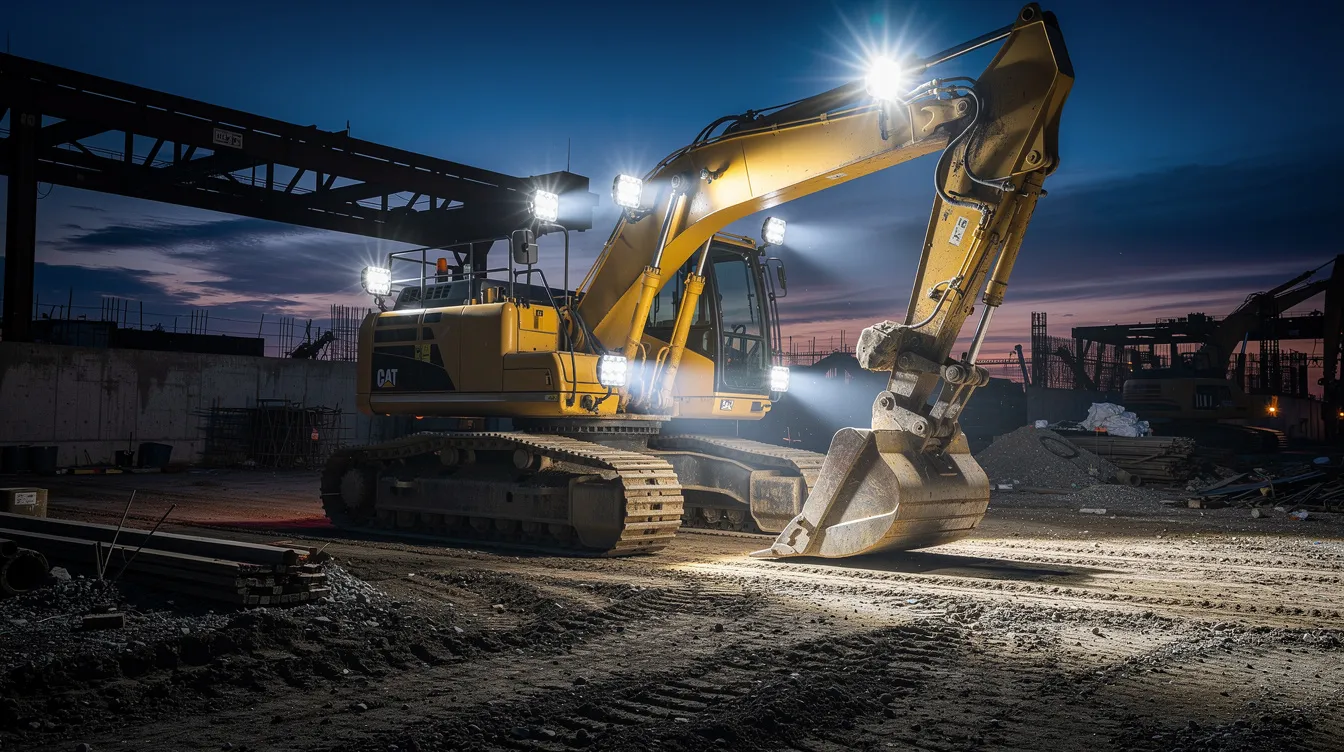

Lampy robocze LED na maszynach budowlanych: moc i montaż
