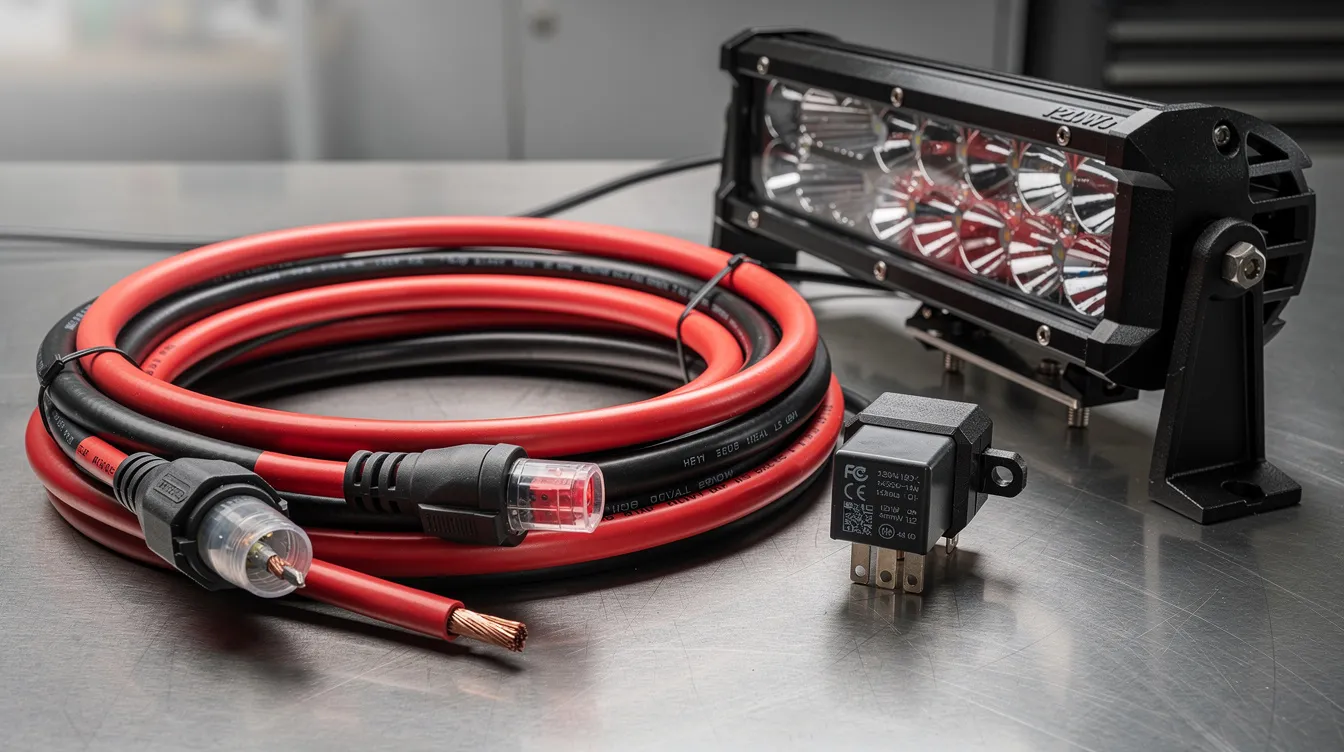

Okablowanie listwy LED: przekroje, bezpieczniki i schematy

20 marca 2026 • 8 min czytania • Ostatnia aktualizacja: 20 marca 2026

⚡ Kluczowe informacje – zanim zaczniesz czytać

→Nieprawidłowe okablowanie to przyczyna ponad 60% uszkodzeń listew LED dalekosiężnych w pojazdach terenowych i ciężarówkach.
→Listwa LED 120W wymaga przewodu o przekroju minimum 4 mm² przy długości instalacji do 3 metrów.
→Brak bezpiecznika w odległości max 30 cm od akumulatora to naruszenie zasad bezpieczeństwa i potencjalna przyczyna pożaru pojazdu.
→Przekaźnik jest obowiązkowy przy pobierze prądu powyżej 10A – chroni switch oraz instalację fabryczną pojazdu.

Montujesz listwę LED dalekosiężną na swoim SUV-ie, pick-upie, ciągniku czy ciężarówce i zastanawiasz się, jak ją prawidłowo podłączyć? To pytanie zadaje sobie każdy, kto chce zrobić to raz a dobrze. Zły dobór przewodów, brak zabezpieczeń lub błędny schemat okablowania mogą skończyć się spalonym sterownikiem, uszkodzoną instalacją fabryczną, a w najgorszym przypadku – pożarem pojazdu. Ten przewodnik odpowie na wszystkie pytania krok po kroku.

Jak obliczyć właściwy przekrój przewodu do listwy LED i lampy roboczej?

Krótka odpowiedź: Przekrój przewodu dobierasz na podstawie prądu pobieranego przez urządzenie i długości instalacji. Wzór to: I = P ÷ U. Dla listwy 120W w układzie 12V pobór prądu wynosi 10A – potrzebujesz minimum przewodu 2,5 mm², a dla bezpieczeństwa zalecamy 4 mm². Dla układów 24V (ciężarówki) ten sam pobór mocy oznacza połowę prądu.

Obliczanie przekroju przewodu to podstawa każdej instalacji elektrycznej w pojeździe. Zbyt cienki przewód grzeje się, traci napięcie na długości i może doprowadzić do stopienia izolacji. Zbyt gruby – jest drogi i trudny w montażu, ale nie szkodzi. Zawsze lepiej zastosować przewód o przekrój większy niż wymagany minimum.

Podstawowy wzór: I [A] = P [W] ÷ U [V]. Dla pojazdu osobowego lub terenowego z napięciem 12V: listwa 60W pobiera 5A, listwa 120W – 10A, zestaw dwóch lamp roboczych 2×50W – też 8,3A. W ciężarówkach i maszynach rolniczych z instalacją 24V te same moce oznaczają dokładnie połowę amperów.

Moc urządzenia	Pobór prądu 12V	Pobór prądu 24V	Min. przekrój przewodu	Zalecany przekrój
do 60W	do 5A	do 2,5A	1,5 mm²	2,5 mm²
60W – 120W	5A – 10A	2,5A – 5A	2,5 mm²	4 mm²
120W – 240W	10A – 20A	5A – 10A	4 mm²	6 mm²
240W – 480W	20A – 40A	10A – 20A	6 mm²	10 mm²

⚠️ Ważne: długość instalacji a spadek napięcia

Każdy metr przewodu to dodatkowy opór elektryczny. Przy instalacji dłuższej niż 5 metrów (typowe dla ciężarówek, przyczep i maszyn rolniczych) zwiększ przekrój przewodu o jeden stopień w górę. Spadek napięcia powyżej 0,5V na instalacji powoduje migotanie diod LED, zmniejszenie jasności nawet o 20% i przyspieszone starzenie się sterownika LED.

Kiedy stosować przekaźnik, a kiedy można podłączyć listwę LED bezpośrednio?

Krótka odpowiedź: Przekaźnik stosuj zawsze, gdy pobór prądu przekracza 10A lub gdy chcesz zasilić listwę z przełącznika kabinowego. Przekaźnik chroni switch przed przeciążeniem i eliminuje długą trasę przewodów sygnałowych przez cały pojazd. Bezpośrednie podłączenie bez przekaźnika jest dopuszczalne tylko dla małych lamp roboczych do 60W z dedykowanym wyłącznikiem przy akumulatorze.

Przekaźnik samochodowy 12V/30A kosztuje kilka złotych, a może uratować cały system elektryczny pojazdu. Zasada działania jest prosta: cienki przewód sygnałowy z przełącznika kabinowego (pobór zaledwie 0,2A) steruje cewką przekaźnika, który z kolei przełącza gruby przewód zasilający bezpośrednio z akumulatora do listwy LED. Instalacja fabryczna pojazdu nigdy nie musi przenosić dużego prądu.

Schemat okablowania z przekaźnikiem – krok po kroku

1 Terminal 30 przekaźnika → przewód 6 mm² → bezpiecznik 30A → akumulator (biegun +). Długość max 30 cm do bezpiecznika od akumulatora.
2 Terminal 87 przekaźnika → przewód 6 mm² → listwa LED lub lampa robocza (biegun +). Tu biegnie główny prąd roboczy.
3 Terminal 85 przekaźnika → cienki przewód 1 mm² → przełącznik w kabinie → masa pojazdu lub GND.
4 Terminal 86 przekaźnika → przewód sygnałowy → zapłon lub bezpośrednio +12V stałe (w zależności od zastosowania).
5 Masa listwy LED → przewód 6 mm² → punkt masy na ramie pojazdu (nie przez karoserię, bezpośrednio na ramę lub śrubę masy akumulatora).

Jakie zabezpieczenia są niezbędne przy instalacji listwy LED w samochodzie lub ciężarówce?

Krótka odpowiedź: Każda instalacja LED wymaga bezpiecznika możliwie blisko akumulatora (max 30 cm), przekaźnika dla obciążeń powyżej 10A oraz prawidłowego uziemienia. W pojazdach ciężarowych i maszynach roboczych pracujących w trudnych warunkach dodaj wodoodporne złącza IP67 i odciążenia mechaniczne przewodów co 50 cm.

Trzy poziomy zabezpieczeń tworzą kompletny i bezpieczny system zasilania LED w pojeździe:

🔴 Ochrona przeciążeniowa

Bezpiecznik topikowy lub automatyczny, dobrany do przekroju przewodu, NIE do mocy urządzenia. Zawsze przy akumulatorze. Dla przewodu 4 mm² – bezpiecznik max 30A.

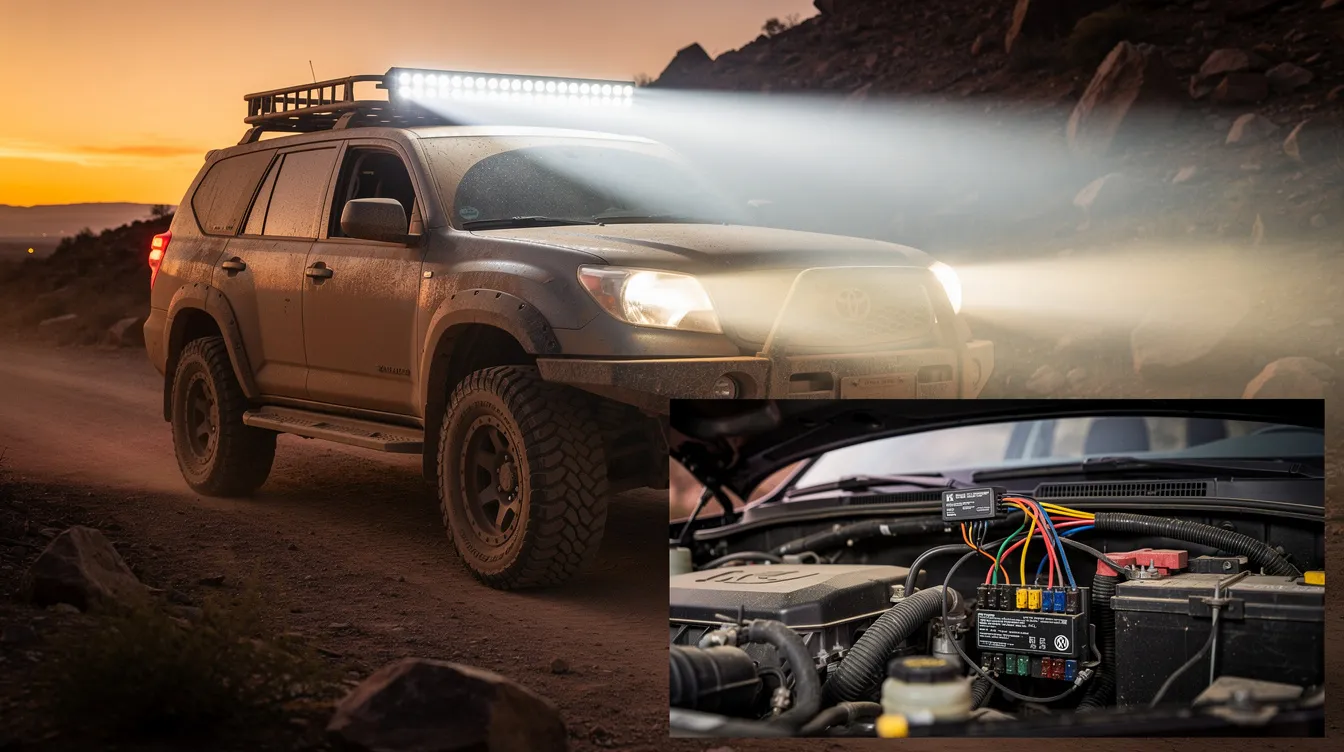

Poprawnie zasilona listwa LED dalekosiężna na SUV-ie – instalacja z przekaźnikiem i bezpiecznikiem przy akumulatorze 12V

🟠 Ochrona łukiem elektrycznym

Dioda flyback lub warystor przy cewce przekaźnika. Chroni układ sterowania przed skokami napięcia przy wyłączaniu indukcyjnych obciążeń.

🟢 Ochrona odwróconej polaryzacji

Dioda Schottky'ego lub bezpiecznik kierunkowy. Niezbędny w maszynach rolniczych i budowlanych, gdzie obsługa techniczna może podpiąć przewody odwrotnie.

Dobór bezpiecznika – tabela praktyczna

Przekrój przewodu	Max bezpiecznik	Typowe zastosowanie LED	Typ bezpiecznika
1,5 mm²	10A	Lampy pozycyjne, obrysówki	Mini lub standard ATO
2,5 mm²	20A	Listwy do 60W, lampy robocze 2×30W	Standard ATO
4 mm²	30A	Listwy 120W, lampy robocze 2×50W	MAXI lub ANL
6–10 mm²	50–80A	Systemy wielolampowe, ciężarówki	ANL lub MIDI

Bateria przenośna czy instalacja stała – co wybrać do listwy LED dalekosiężnej?

Krótka odpowiedź: Instalacja stała jest jedynym właściwym rozwiązaniem dla listew LED dalekosiężnych stosowanych regularnie. Przenośne powerbanki 12V nie mają wystarczającej pojemności ani prądu szczytowego dla lamp powyżej 60W. Bateria przenośna ma sens wyłącznie jako awaryjne zasilanie dla małych lamp roboczych podczas pracy w terenie bez dostępu do pojazdu.

Listwa LED dalekosiężna 120W pobiera 10A ciągłego prądu. Przenośny akumulator Li-Ion 20Ah pozwoli na zaledwie 2 godziny pracy – i to przy idealnych warunkach, bez strat konwersji. Tymczasem instalacja stała korzysta z alternatora pojazdu, który dostarcza energię praktycznie bez ograniczeń podczas pracy silnika.

W pojazdach terenowych (Land Rover Defender, Toyota Land Cruiser, Jeep Wrangler), ciężarówkach (Scania, Volvo, Mercedes Actros) oraz maszynach rolniczych (traktory John Deere, New Holland) instalacja stała z odpowiednio dobranymi przewodami to standard. Przenośne rozwiązania stosują wyłącznie ekipy filmowe czy ratownicze z dedykowanym sprzętem generatorowym.

Jak poprowadzić okablowanie w praktyce – wskazówki montażowe

✓ Prowadź przewody z dala od ruchomych części – przegubów, układu kierowniczego, zawieszenia. Minimalna odległość 5 cm od układu wydechowego.
✓ Stosuj peszle karbowane lub osłony spiralne wszędzie tam, gdzie przewód przechodzi przez blachę, ramę lub inne krawędzie. Otarcie izolacji to prosta droga do zwarcia.
✓ Złącza wodoodporne IP67 są obowiązkowe dla zewnętrznych połączeń w zderzaku, na dachu lub na listwach montowanych poza kabiną. Zwykłe złącza śrubowe korodują i zwiększają opór.
✓ Masa zawsze na ramę, nie na karoserię. W nowoczesnych pojazdach karoseria jest często izolowana od ramy przez gumowe podkładki. Zły punkt masy = niedziałająca instalacja.
✓ Oznacz przewody przy przekaźniku i bezpieczniku – termoprint lub trwałe znaczniki. Za rok lub dwa, gdy będziesz szukał usterki, docenisz tę minutę pracy.

Dlaczego instalacja stała wymaga wiązki przewodów – co daje gotowy harness?

Krótka odpowiedź: Gotowa wiązka przewodów (harness) do listwy LED zawiera już właściwie dobrane przekroje, bezpiecznik, przekaźnik i przełącznik. Eliminuje błędy doboru, skraca czas montażu o 60-70% i gwarantuje kompatybilność. To szczególnie ważne w pojazdach ciężarowych objętych regulacjami CEPiK i wymaganiami homologacji ECE.

Wiązki przewodów dedykowane do lamp roboczych LED i listew dalekosiężnych to inwestycja, która zwraca się już przy pierwszym montażu. Typowy harness do listwy LED zawiera: przewód zasilający 4 mm² o długości 3 metrów, bezpiecznik 30A w oprawce wodoodpornej, przekaźnik 12V/30A, przełącznik oświetlony 12V, złącza Deutsch DT lub kompatybilne oraz komplet opaski kablowych i osłon.

W maszynach budowlanych (koparki, ładowarki, walce) i rolniczych (kombajny, ciągniki) praca w ekstremalnych warunkach – wibracje, kurz, błoto, temperatury od -30°C do +70°C – wymaga przewodów z izolacją TPE lub XLPE, a nie standardowego PVC. Izolacja PVC twardnieje w mrozie i pęka, odsłaniając żyłę. Profesjonalne wiązki dla maszyn roboczych uwzględniają te wymagania już na etapie produkcji.

Jak wygląda prawidłowa instalacja w ciężarówce z układem 24V?

Krótka odpowiedź: Ciężarówki z instalacją 24V pobierają połowę amperów przy tej samej mocy lamp, co pozwala stosować cieńsze przewody. Jednak ze względu na dużą liczbę lamp (obrysówki, tylne zespolone, robocze) sumaryczny pobór prądu może być wysoki. Instalacja 24V wymaga komponentów certyfikowanych na to napięcie – nie wolno stosować przekaźników i bezpieczników tylko na 12V.

Europejskie przepisy dotyczące oświetlenia ciężarówek (dyrektywy ECE R48, R65, R10) nakładają konkretne wymagania na instalacje elektryczne pojazdów powyżej 3,5 tony DMC. Wszystkie lampy obrysowe, tylne lampy zespolone i światła pozycyjne muszą spełniać normy homologacyjne ECE, a ich podłączenie powinno być zgodne z dokumentacją techniczną pojazdu.

Podczas przeglądu technicznego w SKP (Stacja Kontroli Pojazdów) diagnosta sprawdza działanie wszystkich świateł. Nieprawidłowe okablowanie powodujące migotanie, nieprawidłowe czasy włączania lub wyłączania świateł może skutkować zatrzymaniem dowodu rejestracyjnego. W przypadku pojazdów ciężarowych używanych w transporcie drogowym i kontrolowanych przez ITD, niesprawne oświetlenie to mandat i zakaz dalszej jazdy.

💡 Ekspert radzi – najczęstsze błędy instalacji LED w pojazdach

01.Masa przez karoserię zamiast bezpośrednio na ramę – objawia się mruganiem lamp przy uruchomieniu silnika lub przy pracy innych odbiorników.
02.Bezpiecznik dobrany do mocy lampy, nie do przekroju przewodu – przewód się grzeje, a bezpiecznik nie przepala, bo ma zbyt duże wartości.
03.Brak odciążeń mechanicznych – przewód zwisający swobodnie urywa się w miejscu złącza po miesiącach wibracji w terenie.
04.Mieszanie złączy różnych standardów – złącze Deutsch DT z tanią kopią nie zapewnia wodoszczelności IP67 deklarowanej przez producenta.

Wskazówki opracowane na podstawie wieloletniej praktyki instalatorów oświetlenia pojazdów terenowych i maszyn roboczych.

Co sprawdzić po zamontowaniu – lista kontrolna instalacji LED

Punkt kontrolny	Jak sprawdzić	Wynik prawidłowy
Napięcie na zaciskach lampy	Multimetr DC przy włączonej lampie	11,8–12,5V (12V) lub 23,5–25V (24V)
Temperatura przewodów	Dotyk ręką po 10 min pracy	Lekko ciepłe, nie gorące (<40°C)
Ciągłość masy	Omomierz: lampa–akumulator (-)	Poniżej 0,1Ω oporu
Szczelność złączy	Wzrokowo po spryskaniu wodą	Brak wody w złączach, lampa świeci
Działanie przekaźnika	Słyszalne kliknięcie przy włączeniu	Wyraźne kliknięcie, lampka reaguje

📋 Podsumowanie – 5 zasad prawidłowej instalacji listwy LED

Zasada 1: Właściwy przekrój

Oblicz I = P ÷ U, dobierz przewód z 20% zapasem i zwiększ o stopień przy instalacjach dłuższych niż 5 m.

Zasada 2: Bezpiecznik przy akumulatorze

Zawsze max 30 cm od bieguna +, dobrany do przekroju przewodu, w oprawce wodoodpornej.

Zasada 3: Przekaźnik przy >10A

Chroni instalację fabryczną i przełącznik, eliminuje długie trasy przewodów o dużym przekroju przez kabinę.

Zasada 4: Masa na ramę

Bezpośrednio na stalową ramę pojazdu lub śrubę masy akumulatora. Nigdy przez karoserię ani plastik.

Zasada 5: Złącza i osłony IP67 na zewnątrz pojazdu

Każde połączenie poza kabiną musi być wodoodporne. Peszle i osłony spiralne wszędzie tam, gdzie przewód przechodzi przez krawędzie blachy lub porusza się z elementami zawieszenia.

Prawidłowa instalacja listwy LED dalekosiężnej lub zestawu lamp roboczych to inwestycja, która procentuje latami bezawaryjnej pracy. Dobrej jakości przewody, właściwe zabezpieczenia i staranny montaż mechaniczny to absolutne minimum dla każdego pojazdu – czy to jest terenowy SUV używany weekendowo, ciągnik rolniczy pracujący w polu, czy ciężarówka pokonująca kilkaset kilometrów dziennie po polskich drogach.

Jeśli nie jesteś pewien doboru komponentów lub chcesz skorzystać z gotowego rozwiązania, wiązki przewodów dedykowane do lamp LED dostępne w ofercie dalekosiezne.pl są skompletowane z myślą o konkretnych zastosowaniach – od małych lamp roboczych 40W po rozbudowane systemy wielolampowe dla maszyn ciężkich i pojazdów specjalnych.

Często zadawane pytania

Jaki przekrój przewodu do listwy LED 120W w pojeździe 12V?

Do listwy LED 120W w instalacji 12V potrzebny jest przewód o minimalnym przekroju 2,5 mm², jednak zalecany przekrój to 4 mm². Pobór prądu wynosi 10A (I = P ÷ U = 120 ÷ 12). Przy instalacjach dłuższych niż 5 metrów należy zwiększyć przekrój o jeden stopień w górę, aby uniknąć spadku napięcia.

Czy instalacja stała jest lepsza od baterii przenośnej do listwy LED dalekosiężnej?

Instalacja stała jest jedynym właściwym rozwiązaniem dla listew LED stosowanych regularnie. Przenośny akumulator Li-Ion 20Ah zapewnia zaledwie 2 godziny pracy listwy 120W pobierającej 10A. Instalacja stała korzysta z alternatora pojazdu, który dostarcza energię praktycznie bez ograniczeń podczas pracy silnika.

Jak podłączyć listwę LED dalekosiężną z przekaźnikiem krok po kroku?

Podłączenie listwy LED z przekaźnikiem: terminal 30 → przewód 6 mm² → bezpiecznik 30A → akumulator (+); terminal 87 → przewód 6 mm² → listwa LED; terminal 85 → przewód 1 mm² → przełącznik kabinowy → masa; terminal 86 → zapłon lub +12V stałe; masa listwy → bezpośrednio na ramę pojazdu.

Ile kosztuje gotowa wiązka przewodów do lampy roboczej LED?

Gotowa wiązka przewodów (harness) do listwy LED zawiera przewód zasilający 4 mm² o długości 3 metrów, bezpiecznik 30A w oprawce wodoodpornej, przekaźnik 12V/30A, oświetlony przełącznik 12V oraz komplet złączy i opasek. Skraca czas montażu o 60–70% w porównaniu do samodzielnego kompletowania komponentów.

Jakie przepisy dotyczą instalacji oświetlenia LED w ciężarówkach w Polsce?

Europejskie przepisy ECE R48, R65 i R10 nakładają konkretne wymagania na instalacje elektryczne pojazdów powyżej 3,5 tony DMC. W Polsce podczas przeglądu SKP diagnosta sprawdza działanie wszystkich świateł. Nieprawidłowe okablowanie powodujące migotanie lub błędne czasy włączania może skutkować zatrzymaniem dowodu rejestracyjnego oraz mandatem od ITD.

Jaki bezpiecznik zastosować do przewodu 4 mm² zasilającego listwę LED 120W?

Dla przewodu 4 mm² maksymalny bezpiecznik to 30A typu MAXI lub ANL. Kluczowa zasada: bezpiecznik dobiera się do przekroju przewodu, NIE do mocy urządzenia. Bezpiecznik musi być umieszczony maksymalnie 30 cm od bieguna dodatniego akumulatora, w oprawce wodoodpornej.

Przekaźnik czy bezpośrednie podłączenie listwy LED – co wybrać?

Przekaźnik jest obowiązkowy przy poborze prądu powyżej 10A. Cienki przewód sygnałowy z przełącznika (zaledwie 0,2A) steruje cewką przekaźnika, który przełącza główny prąd do listwy. Bezpośrednie podłączenie bez przekaźnika dopuszczalne jest tylko dla małych lamp roboczych do 60W z wyłącznikiem umieszczonym bezpośrednio przy akumulatorze.

Dlaczego lampa robocza LED miga lub świeci słabiej po montażu?

Migotanie lamp LED to najczęściej skutek złego punktu masy (przez karoserię zamiast bezpośrednio na ramę) lub zbyt cienkiego przewodu zasilającego powodującego spadek napięcia. Spadek napięcia powyżej 0,5V zmniejsza jasność nawet o 20% i przyspiesza starzenie sterownika LED. Opór masy prawidłowej instalacji powinien wynosić poniżej 0,1Ω.

Jakie złącza stosować do zewnętrznych lamp LED na pojeździe terenowym?

Dla zewnętrznych połączeń na zderzaku, dachu lub listwach poza kabiną obowiązkowe są złącza wodoodporne IP67, np. Deutsch DT. Zwykłe złącza śrubowe korodują i zwiększają opór elektryczny. Uwaga: złącze Deutsch DT z tanią kopią nie zapewnia deklarowanej wodoszczelności IP67 – należy stosować oryginalne lub certyfikowane zamienniki.

Jak dobrać przewód do listwy LED w ciężarówce z instalacją 24V?

W instalacji 24V ta sama moc lamp oznacza połowę pobieranego prądu w porównaniu do 12V. Listwa 120W pobiera tylko 5A zamiast 10A, co pozwala stosować cieńsze przewody. Jednak wszystkie komponenty – przekaźniki, bezpieczniki i złącza – muszą być certyfikowane na napięcie 24V. Nie wolno stosować elementów przeznaczonych wyłącznie do instalacji 12V.

Jakie są najczęstsze błędy przy montażu listwy LED dalekosiężnej w samochodzie?

Cztery najczęstsze błędy instalacji LED: masa podłączona przez karoserię zamiast ramy (objawia się mruganiem), bezpiecznik dobrany do mocy lampy zamiast do przekroju przewodu, brak odciążeń mechanicznych przewodów co 50 cm (przewód urywa się po wibracjach), mieszanie złączy różnych standardów eliminujące wodoszczelność IP67.

W jakiej odległości od akumulatora musi być bezpiecznik instalacji LED?

Bezpiecznik musi być umieszczony maksymalnie 30 cm od bieguna dodatniego akumulatora. Brak bezpiecznika w tej odległości narusza zasady bezpieczeństwa elektrycznego i stanowi potencjalną przyczynę pożaru pojazdu. Nieprawidłowe okablowanie jest przyczyną ponad 60% uszkodzeń listew LED dalekosiężnych w pojazdach terenowych i ciężarówkach.
