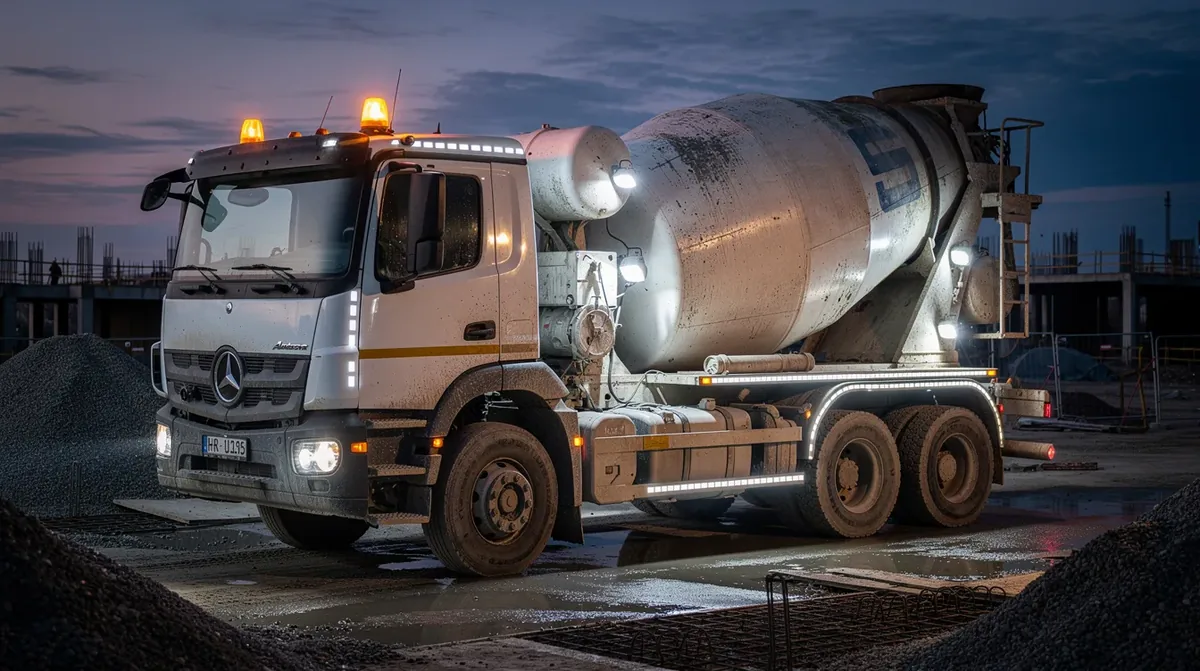

Lampy LED na betonomieszarkach: robocze i ostrzegawcze

Kluczowe informacje: Oświetlenie LED w transporcie cementowym i budowlanym

✓ Betonomieszarki i pompy do betonu muszą być wyposażone w lampy obrysowe, robocze i ostrzegawcze zgodnie z Rozporządzeniem Ministra Infrastruktury o warunkach technicznych pojazdów
✓ Lampy LED o klasie szczelności min. IP67 są wymagane w środowiskach zapylonych i mokrych na budowach oraz przy obsłudze materiałów sypkich
✓ Kogut ostrzegawczy LED (lampa błyskowa) jest obowiązkowy na pojazdach pracujących na drogach publicznych w ruchu powolnym lub pracach utrudniających ruch
✓ Wymiana oświetlenia na LED może obniżyć zużycie energii elektrycznej instalacji oświetleniowej pojazdu nawet o 70% w porównaniu z lampami halogenowymi

Pojazdy obsługujące przemysł cementowy i budowlany pracują w ekstremalnie trudnych warunkach: pył cementowy, wibracje, woda z betonomieszarek, błoto budowlane i praca w nocy lub w ograniczonej widoczności. Statystyki wypadków budowlanych w Polsce pokazują, że ponad 30% incydentów z udziałem pojazdów ciężkich na budowach wynika z niedostatecznego oświetlenia strefy pracy. Właściwe lampy LED robocze, obrysowe i ostrzegawcze to nie wybór, lecz wymóg prawny i kwestia bezpieczeństwa.

Jakie przepisy regulują oświetlenie betonomieszarek i pojazdów budowlanych w Polsce?

Oświetlenie pojazdów używanych w transporcie betonu i materiałów budowlanych regulują przede wszystkim Rozporządzenie Ministra Infrastruktury z dnia 31 grudnia 2002 r. w sprawie warunków technicznych pojazdów, przepisy BHP wynikające z Kodeksu pracy, dyrektywy unijne ECE/ONU oraz normy homologacyjne dla lamp pojazdu ciężkiego.

Polskie prawo nakłada konkretne obowiązki na operatorów floty pojazdów budowlanych. Betonomieszarka, pompa do betonu czy samochód dostawczy z materiałami sypkimi muszą spełniać wymagania kontroli SKP (Stacji Kontroli Pojazdów) przed dopuszczeniem do ruchu. Inspektor podczas przeglądu sprawdza każdy element układu oświetlenia, w tym stan lamp obrysowych, tylnych lamp zespolonych i lamp roboczych.

Kluczowe akty prawne dotyczące oświetlenia pojazdów przemysłowych

Przepis / Norma	Zakres	Zastosowanie
Rozp. MI 31.12.2002	Warunki techniczne pojazdów	Wszystkie pojazdy ciężkie w Polsce
ECE R65	Lampy ostrzegawcze błyskowe (koguty)	Koguty LED na pojazdach wolnobieżnych
ECE R10	Kompatybilność elektromagnetyczna	Sterowniki LED w pojazdach
Rozp. MPiPS BHP	Bezpieczeństwo pracy na budowie	Oświetlenie stref pracy pojazdów

Dlaczego lampy LED są lepszym wyborem niż halogeny na betonomieszarkach?

Lampy LED na betonomieszarkach i pojazdach budowlanych są lepsze od halogenów, ponieważ zużywają nawet 70% mniej energii, oferują trwałość przekraczającą 50 000 godzin pracy i są odporne na wibracje oraz zapylenie, które szybko niszczą tradycyjne żarówki stosowane w warunkach budowlanych.

Środowisko pracy betonomieszarki to jedno z najtrudniejszych dla oświetlenia pojazdowego. Ciągłe wibracje bębna mieszającego, zachlapanie masą betonową, pył cementowy przenikający przez każdą szczelinę i gwałtowne zmiany temperatury powodują, że żarówki halogenowe wytrzymują zaledwie kilkaset godzin. LED-y w tej samej aplikacji działają bez awarii latami.

50 000 h

Trwałość lampy LED roboczej

IP67/IP69K

Klasa szczelności dla warunków budowlanych

70%

Oszczędność energii vs halogeny

Porównanie lamp LED vs halogenowych na pojazdach budowlanych

Parametr	LED	Halogen
Trwałość	30 000-50 000 h	500-1 500 h
Pobór mocy (robocza)	30-60 W	100-200 W
Odporność na wibracje	Bardzo wysoka	Niska (włókno żarowe)
Klasa szczelności	IP67-IP69K	IP54-IP65

Jakie lampy robocze LED wybrać do betonomieszarki i pompy do betonu?

Do betonomieszarki i pompy do betonu należy wybierać lampy robocze LED o mocy minimum 40-80 W, strumieniu świetlnym powyżej 4 000 lumenów, klasie szczelności IP67 lub wyższej oraz z certyfikatem homologacji ECE, odpornych na wibracje i temperaturę pracy od -40°C do +65°C.

Dobór lamp roboczych LED do konkretnych pojazdów budowlanych wymaga analizy kilku kluczowych czynników. Każdy typ pojazdu ma inne potrzeby oświetleniowe, inne miejsca montażu i inne warunki pracy. Betonomieszarka potrzebuje oświetlenia tylnej części pojazdu podczas rozładunku, pompa do betonu wymaga doskonałego oświetlenia strefy ramienia pompującego, a samochody z kruszywem muszą mieć oświetloną strefę wywrotu.

Wzorce wiązki światła dla różnych zastosowań

FLOOD

Szeroki kąt 120°: strefa rozładunku betonomieszarki

Oświetla szeroką przestrzeń wokół pojazdu. Idealna do oświetlenia miejsca wylewania betonu, obszaru pracy przy lejach zasypowych i stref manewrowania pojazdem na budowie.
SPOT

Wąski kąt 15-30°: ramię pompy do betonu

Koncentruje strumień na odległym punkcie. Konieczna do oświetlenia miejsca pracy ramienia pompy, które może sięgać nawet 60 metrów od pojazdu.
COMBO

Kombinacja FLOOD + SPOT: pojazdy serwisowe i techniczne

Najwszechstronniejsze rozwiązanie dla pojazdów technicznych obsługujących teren budowy. Zapewnia zarówno szerokie, jak i dalekie oświetlenie strefy pracy.

Zalecane parametry lamp roboczych LED dla pojazdów budowlanych

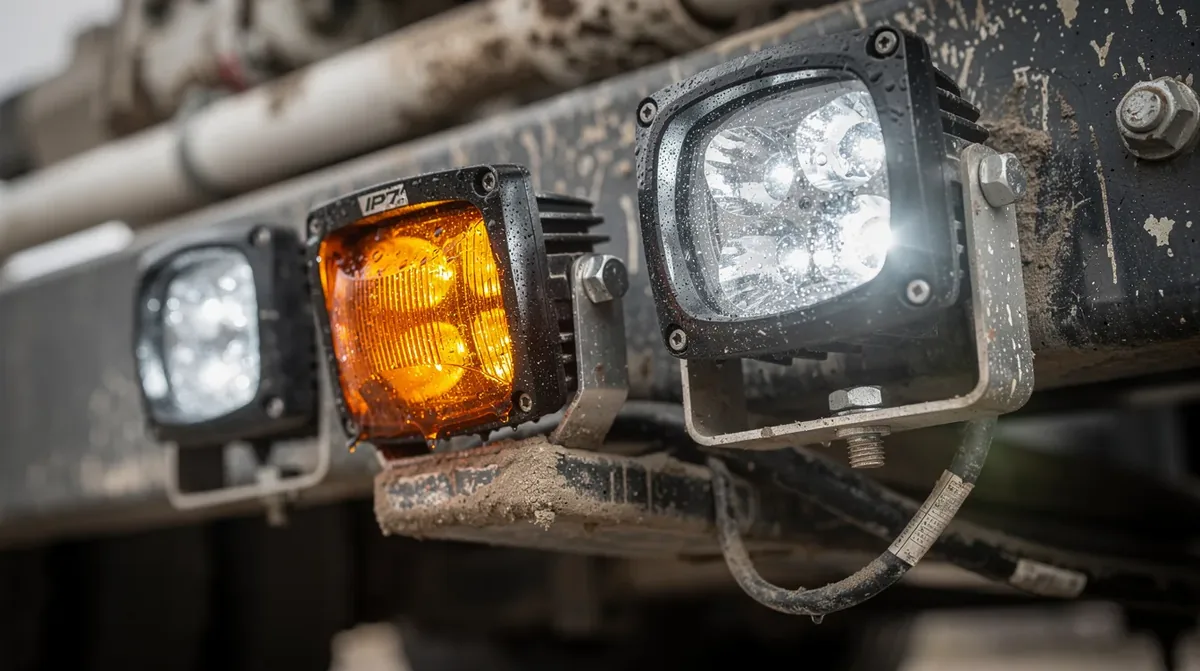

Lampa robocza LED IP67 i stroboskop ostrzegawczy LED na podwoziu pompy do betonu – ochrona przed pyłem i wodą na budowie

Pojazd	Moc (W)	Strumień (lm)	Wzorzec
Betonomieszarka	2x 40 W	2x 4000 lm	FLOOD + tylne
Pompa do betonu	4x 60 W	4x 6000 lm	SPOT + FLOOD
Wywrotka z kruszywem	2x 30 W	2x 3000 lm	FLOOD tylne
Pojazd techniczny	2x 50 W	2x 5000 lm	COMBO

Kiedy betonomieszarka musi mieć kogut LED lub stroboskop ostrzegawczy?

Betonomieszarka i każdy inny pojazd budowlany poruszający się w ruchu drogowym z prędkością poniżej 25 km/h lub wykonujący prace utrudniające ruch na drodze publicznej ma obowiązek używać pomarańczowego kogutu LED zgodnie z art. 54 Prawa o ruchu drogowym.

Kogut LED (lampa ostrzegawcza błyskowa) koloru pomarańczowego jest podstawowym elementem bezpieczeństwa pojazdów obsługujących budowy. W Polsce przepisy jednoznacznie wskazują, że pojazdy wykonujące roboty drogowe lub obsługujące place budowy przy drogach publicznych muszą być wyposażone w działający kogut ostrzegawczy. Stroboskopy LED stanowią alternatywę i uzupełnienie, szczególnie przy oświetleniu strefy tylnej pojazdu podczas manewrowania.

Uwaga: Kary za brak kogutu ostrzegawczego

Jazda pojazdem wolnobieżnym lub wykonującym prace na drodze bez włączonego kogutu pomarańczowego grozi mandatem oraz zatrzymaniem dowodu rejestracyjnego podczas kontroli drogowej. Kogut musi posiadać homologację ECE R65 lub równoważną.

Rodzaje lamp ostrzegawczych LED dla pojazdów budowlanych

🔆

Kogut LED obrotowy (belka magnetyczna lub śrubowa)

Klasyczny kogut z obrotem 360°. Widoczny z każdej strony z odległości do 500 m. Montaż na dachu kabiny, platforma lub szczycie wywrotu. Klasa min. IP55, zalecana IP67.
⚡

Stroboskop LED (lampa błyskowa)

Migająca lampa o wysokiej intensywności. Stosowana jako uzupełnienie na tylnych narożnikach pojazdu, ramionach pompy do betonu i lejach zasypowych. Skuteczna przy złej widoczności i we mgle.
💡

Belka ostrzegawcza LED (listwa stroboskopowa)

Długa belka LED montowana na dachu pojazdu. Optymalna widoczność ze wszystkich stron jednocześnie. Nowoczesna alternatywa dla klasycznych kogutów na nowych flotach pojazdów cementowych.

Jak zamontować lampy obrysowe LED na betonomieszarce zgodnie z przepisami?

Lampy obrysowe LED na betonomieszarce montuje się obowiązkowo po bokach pojazdu i na jego górnej krawędzi, jeśli szerokość pojazdu przekracza 2,10 m lub długość ponad 6 m, przy czym muszą być koloru białego z przodu i czerwonego z tyłu, zgodnie z Rozporządzeniem MI o warunkach technicznych pojazdów.

Betonomieszarki są pojazdami ciężkimi o ponadnormatywnych gabarytach. Szerokość typowej betonomieszarki wynosi 2,5 m lub więcej, a długość całkowita przekracza często 8 metrów. Polskie przepisy wymagają w takiej sytuacji obowiązkowego oświetlenia obrysowego, które informuje innych uczestników ruchu o faktycznych gabarytach pojazdu. Jest to krytyczne zwłaszcza na wąskich drogach dojazdowych do placów budowy i w czasie jazdy nocnej.

Wymagania dla lamp obrysowych na pojazdach ciężkich

1. Kolor: białe z przodu pojazdu, czerwone z tyłu, żółte bursztynowe z boku
2. Montaż: maksymalnie 400 mm od bocznej krawędzi pojazdu
3. Wysokość montażu: 350-1500 mm nad powierzchnią drogi
4. Klasa szczelności: minimum IP54, zalecane IP67 dla warunków budowlanych
5. Homologacja: wymagany znak ECE lub znak zgodności E z numerem kategorii

Co powinna zawierać wiązka przewodów do oświetlenia pojazdów budowlanych?

Wiązka przewodów do oświetlenia pojazdu budowlanego powinna zawierać przewody o przekroju minimum 2,5 mm² dla lamp roboczych powyżej 40 W, zabezpieczenia bezpiecznikowe odpowiednie do poboru mocy, złącza wodoszczelne IP67 oraz izolację odporną na temperaturę do 125°C i na działanie benzyny, oleju i cementu.

Instalacja elektryczna oświetlenia w pojazdach budowlanych to jeden z najczęściej zaniedbywanych elementów. Oszczędzanie na jakości wiązek przewodów prowadzi do awarii lamp, przepaleń bezpieczników i w skrajnych przypadkach do pożaru pojazdu. Pył cementowy jest elektrycznie przewodzący po zawilgoceniu, co oznacza dodatkowe ryzyko zwarć w przypadku uszkodzonej izolacji.

Schemat instalacji elektrycznej oświetlenia LED na betonomieszarce

1
Bezpiecznik główny: umieszczony bezpośrednio przy akumulatorze, dobierany jako suma mocy wszystkich lamp plus 20% zapas. Dla typowej instalacji 4 x 40 W: bezpiecznik 30 A przy 12 V lub 15 A przy 24 V.
2
Przekaźnik sterujący: wymagany dla lamp o łącznej mocy powyżej 100 W. Chroni włącznik i instalację pojazdu przed przeciążeniem. Stosuj przekaźniki IP67 w skrzynkach odpornych na pył.
3
Przewody robocze: przekrój 2,5 mm² do 40 W, 4 mm² do 80 W na lampę. Przewody muszą być poprowadzone z dala od gorących elementów układu wydechowego i silnika.
4
Złącza i przepusty: wszystkie złącza na zewnątrz kabiny muszą mieć klasę IP67 lub wyższą. Przepusty przez karoserię uszczelnij specjalną masą kablową odporną na wilgoć i olej.

Jak środowisko pracy przy cemencie i materiałach sypkich wpływa na dobór klasy IP lamp LED?

W środowisku cementowym i przy obsłudze materiałów sypkich lampy LED muszą posiadać klasę szczelności minimum IP67, a w przypadku mycia pojazdu pod ciśnieniem lub bezpośredniego kontaktu z masą betonową wymagana jest klasa IP69K, która gwarantuje odporność na strumień wody pod wysokim ciśnieniem.

Klasa IP (Ingress Protection) to kluczowy parametr przy wyborze lamp do pojazdów budowlanych. Pierwsza cyfra po IP oznacza odporność na ciała stałe (w tym pył), druga na ciecze. IP67 oznacza pełną ochronę przed pyłem i zanurzenie w wodzie do 1 m przez 30 minut. IP69K to najwyższy standard: ochrona przed myciem parą lub wodą pod ciśnieniem 100 bar przy temperaturze do 80°C.

IP67: Minimalne wymaganie

✓ Pełna ochrona przed pyłem cementowym
✓ Odporność na deszcz i zachlapanie
✓ Krótkotrwałe zanurzenie do 1 m
✓ Mycie pojazdu standardowym wężem
✗ Nie nadaje się do mycia pod ciśnieniem

IP69K: Zalecane dla warunków ekstremalnych

✓ Pełna ochrona przed pyłem cementowym
✓ Odporność na mycie wodą pod ciśnieniem 100 bar
✓ Wytrzymałość na gorącą parę (do 80°C)
✓ Bezpośredni kontakt z masą betonową
✓ Mycie pojazdów na myjniach przemysłowych

Gdzie montować lampy tylne zespolone i lampy pozycyjne na pojazdach do betonu?

Lampy tylne zespolone na betonomieszarce montuje się bezpośrednio na ramie bębna lub na specjalnym nośniku za bębnem, tak aby były widoczne dla pojazdów jadących z tyłu w każdych warunkach i niezasłonięte przez wyposażenie robocze pojazdu podczas jazdy drogowej.

Betonomieszarka to specyficzny pojazd, w którym bęben mieszający może zasłaniać standardowe lampy tylne. Jest to problem znany inspektorom SKP i często wskazywany podczas przeglądów. Producenci i właściciele flot rozwiązują go przez montaż dodatkowego zestawu tylnych lamp na wysuniętych nośnikach lub poprzecznym ramieniu za bębnem.

Rekomendacja eksperta dalekosiezne.pl

Przy wyborze lamp tylnych do betonomieszarki warto zainwestować w zestawy ze zintegrowaną funkcją lampy roboczej cofania LED. Podczas manewrowania na placu budowy oświetlenie strefy cofania jest priorytetem bezpieczeństwa. Lampy LED z funkcją COMBO: lampa pozycyjna + stop + kierunkowskaz + cofania to optymalne rozwiązanie dla nowych zabudów na podwoziach Volvo, Scania, Mercedes i MAN stosowanych w Polsce.

Jakie są koszty i oszczędności po przejściu na oświetlenie LED w flocie pojazdów budowlanych?

Inwestycja w oświetlenie LED floty pojazdów budowlanych zwraca się średnio w ciągu 12-24 miesięcy dzięki oszczędnościom na wymianie żarówek (zmniejszenie częstotliwości wymiany o ponad 90%) oraz redukcji zużycia energii elektrycznej i obciążenia alternatora pojazdu.

Dla operatorów floty pojazdów cementowych i budowlanych kluczowa jest nie tylko cena zakupu lamp, ale całkowity koszt eksploatacji (TCO). Przy flocie 10 betonomieszarek, każda wyposażona w 6 lamp halogenowych, roczny koszt wymiany żarówek i przestojów związanych z ich awarią może wynosić kilkanaście tysięcy złotych. Lampy LED eliminują ten problem prawie całkowicie.

Element kosztów	Halogeny (rocznie/pojazd)	LED (rocznie/pojazd)
Wymiana żarówek	600-1200 zł	0-100 zł
Robocizna serwisowa	400-800 zł	50-100 zł
Zużycie paliwa (alternator)	200-400 zł	60-120 zł
Przestoje w pracy	500-2000 zł	0-200 zł

Podsumowanie: Oświetlenie LED w transporcie i obsłudze cementu

✓ Klasa IP67 minimum, IP69K na pojazdach mynych pod ciśnieniem
✓ Kogut LED z homologacją ECE R65 obowiązkowy przy pracach drogowych
✓ Lampy obrysowe na pojazdach ponad 2,1 m szerokości są wymogiem prawnym

✓ Wiązki przewodów z izolacją odporną na cement i złącza IP67
✓ ROI inwestycji w LED wynosi 12-24 miesiące przy regularnej eksploatacji
✓ Wzorzec wiązki FLOOD na betonomieszarkę, SPOT na pompy do betonu

Często zadawane pytania

Jaką klasę szczelności IP muszą mieć lampy LED na betonomieszarce?

Lampy LED na betonomieszarce muszą posiadać minimum klasę szczelności IP67, która zapewnia pełną ochronę przed pyłem cementowym i zanurzenie w wodzie do 1 m przez 30 minut. W przypadku mycia pojazdu pod ciśnieniem lub bezpośredniego kontaktu z masą betonową wymagana jest klasa IP69K, odporna na strumień wody pod ciśnieniem 100 bar.

Czy lampy LED są lepsze od halogenów na pojazdach budowlanych?

Tak, lampy LED są znacznie lepsze od halogenów na pojazdach budowlanych. Trwają 30 000–50 000 godzin wobec zaledwie 500–1 500 godzin halogenów, zużywają 70% mniej energii i mają znacznie wyższą odporność na wibracje. Halogeny osiągają klasę szczelności maksymalnie IP54–IP65, podczas gdy LED-y standardowo oferują IP67–IP69K.

Jak zamontować lampy obrysowe LED na betonomieszarce zgodnie z polskimi przepisami?

Lampy obrysowe LED na betonomieszarce montuje się maksymalnie 400 mm od bocznej krawędzi pojazdu, na wysokości 350–1500 mm nad powierzchnią drogi. Kolor lamp: białe z przodu, czerwone z tyłu, żółte bursztynowe z boku. Wymagana homologacja ECE oraz klasa szczelności minimum IP54, zalecana IP67 dla warunków budowlanych.

Ile kosztuje eksploatacja oświetlenia halogenowego w porównaniu z LED na pojazdach budowlanych?

Roczny koszt eksploatacji oświetlenia halogenowego na jednym pojeździe budowlanym wynosi 1 700–4 400 zł, obejmując wymianę żarówek (600–1 200 zł), robociznę serwisową (400–800 zł), zużycie paliwa (200–400 zł) i przestoje (500–2 000 zł). Po przejściu na LED koszty te spadają do 110–520 zł rocznie, a inwestycja zwraca się w ciągu 12–24 miesięcy.

Kiedy betonomieszarka musi mieć kogut LED według polskich przepisów?

Zgodnie z art. 54 Prawa o ruchu drogowym betonomieszarka obowiązkowo używa pomarańczowego kogutu LED podczas jazdy z prędkością poniżej 25 km/h lub wykonywania prac utrudniających ruch na drodze publicznej. Kogut musi posiadać homologację ECE R65. Brak działającego kogutu grozi mandatem i zatrzymaniem dowodu rejestracyjnego podczas kontroli drogowej.

Jaką moc i strumień świetlny powinny mieć lampy robocze LED do betonomieszarki?

Do betonomieszarki zaleca się dwie lampy robocze LED o mocy 40 W każda, generujące minimum 4 000 lumenów, z wzorcem wiązki FLOOD zapewniającym szeroki kąt oświetlenia 120° strefy rozładunku. Lampy muszą mieć klasę szczelności IP67 lub wyższą, certyfikat homologacji ECE oraz odporność na temperatury od -40°C do +65°C.

Wzorzec FLOOD czy SPOT – który wybrać do betonomieszarki i pompy do betonu?

Do betonomieszarki wybierz wzorzec FLOOD (kąt 120°), który oświetla szeroką strefę rozładunku betonu i manewrowania na budowie. Do pompy do betonu konieczny jest wzorzec SPOT (kąt 15–30°), koncentrujący strumień na ramieniu pompującym sięgającym nawet 60 metrów od pojazdu. Pojazdy techniczne obsługujące teren budowy najlepiej obsługuje wiązka COMBO łącząca oba wzorce.

Dlaczego żarówki halogenowe szybko się psują na betonomieszarkach?

Żarówki halogenowe na betonomieszarkach wytrzymują zaledwie kilkaset godzin z powodu ciągłych wibracji bębna mieszającego, które uszkadzają delikatne włókno żarowe, a także zachlapania masą betonową, pyłu cementowego przenikającego przez szczeliny obudowy oraz gwałtownych zmian temperatury. Lampy LED eliminują te problemy dzięki konstrukcji bez ruchomych elementów i klasie szczelności IP67–IP69K.

Jakie przewody stosować w instalacji elektrycznej oświetlenia LED na pojazdach budowlanych?

W instalacji oświetlenia LED pojazdów budowlanych stosuj przewody o przekroju minimum 2,5 mm² dla lamp do 40 W i 4 mm² dla lamp do 80 W. Wymagana izolacja odporna na temperaturę do 125°C oraz na działanie benzyny, oleju i cementu. Wszystkie złącza zewnętrzne muszą mieć klasę IP67, a bezpiecznik główny należy montować bezpośrednio przy akumulatorze.

Gdzie należy montować lampy tylne zespolone na betonomieszarce?

Lampy tylne zespolone na betonomieszarce montuje się bezpośrednio na ramie bębna lub na specjalnym nośniku za bębnem, tak aby były widoczne dla pojazdów jadących z tyłu i niezasłonięte przez bęben mieszający podczas jazdy drogowej. Rozwiązaniem zalecanym przez ekspertów są zestawy ze zintegrowaną funkcją lampy roboczej cofania LED, łączące lampę pozycyjną, stop, kierunkowskaz i oświetlenie cofania.

Jak obliczyć wymagany bezpiecznik główny w instalacji LED na betonomieszarce?

Bezpiecznik główny instalacji LED na betonomieszarce oblicza się jako sumę mocy wszystkich lamp powiększoną o 20% zapas bezpieczeństwa. Dla typowej instalacji złożonej z czterech lamp 40 W przy napięciu 12 V potrzebny jest bezpiecznik 30 A, a przy napięciu 24 V wystarczy bezpiecznik 15 A. Bezpiecznik montuje się zawsze bezpośrednio przy akumulatorze.

Dlaczego pył cementowy jest szczególnie niebezpieczny dla instalacji elektrycznej oświetlenia?

Pył cementowy po zawilgoceniu staje się elektrycznie przewodzący, co stwarza ryzyko zwarć w przypadku uszkodzonej izolacji przewodów. Dlatego w pojazdach obsługujących przemysł cementowy wymagane są złącza wodoszczelne IP67, izolacja przewodów odporna na temperaturę do 125°C oraz szczelne przepusty przez karoserię uszczelnione masą kablową odporną na wilgoć i olej.

Źródła i referencje

1. Ministerstwo Infrastruktury RP - "Rozporządzenie Ministra Infrastruktury z dnia 31 grudnia 2002 r. w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia (Dz.U. 2003 nr 32 poz. 262 z późn. zm.)"

2. Główny Inspektorat Pracy (GIP) - "Przepisy BHP przy obsłudze maszyn budowlanych i pojazdów ciężkich na placach budowy – wymagania oświetleniowe stref roboczych"

3. Transportowy Dozór Techniczny (TDT) - "Wymagania techniczne dla pojazdów specjalnych i specjalizowanych używanych w budownictwie: betonomieszarki, pompy do betonu, pojazdy techniczne"

4. Komisja Gospodarcza ONZ dla Europy (UNECE) - "Regulamin nr 65 ECE/ONU – Jednolite przepisy dotyczące homologacji specjalnych lamp ostrzegawczych dla pojazdów silnikowych"

5. Centralny Instytut Ochrony Pracy – Państwowy Instytut Badawczy (CIOP-PIB) - "Analiza wypadków z udziałem pojazdów ciężkich na budowach w Polsce – czynniki środowiskowe i oświetleniowe jako przyczyny incydentów"

6. Polski Komitet Normalizacyjny (PKN) - "Norma PN-EN 60529 – Stopnie ochrony zapewniane przez obudowy (Kod IP) – wymagania dla urządzeń elektrycznych stosowanych w środowiskach zapylonych i mokrych"
