Lampy robocze i ostrzegawcze LED w obsłudze imprez sportowych

Kluczowe informacje: Oświetlenie LED w transporcie i obsłudze imprez sportowych

✓ Wozy transmisyjne i satelitarne wymagają kompleksowego oświetlenia: roboczego (min. 2000 lm), obrysowego i ostrzegawczego zgodnie z dyrektywą ECE R65
✓ Pojazdy obsługi trasy rajdów muszą spełniać jednocześnie wymogi polskiego Prawa o Ruchu Drogowym oraz regulaminów FIA/PZM
✓ Lampy ostrzegawcze LED klasy 1 (minimum 19 lm skutecznych) są obowiązkowe na pojazdach poruszających się w strefach zamkniętych tras wyścigowych
✓ Wiązki przewodów do pojazdów eventowych powinny mieć przekrój min. 4 mm² dla obwodów oświetlenia roboczego powyżej 100 W

Jakie przepisy regulują oświetlenie pojazdów obsługi imprez sportowych w Polsce?

Pojazdy obsługi imprez sportowych w Polsce podlegają jednocześnie trzem systemom przepisów: ustawie Prawo o Ruchu Drogowym z 1997 roku z późniejszymi zmianami, rozporządzeniom technicznym homologacyjnym ECE/EEC oraz regulaminom poszczególnych organizatorów imprez (FIA, PZM, FIM). Żaden z tych systemów nie wyklucza pozostałych.

Każdy rok przynosi w Polsce kilkaset imprez motorsportowych: od Rajdu Polski przez wyścigi samochodowe na torach Poznań i Silesia Ring, po zawody offroad i zloty terenowe. Za każdą imprezą stoją dziesiątki pojazdów technicznych, transmisyjnych i zabezpieczających. Ich oświetlenie to nie kwestia estetyki, lecz przepisów i bezpieczeństwa załóg.

Podstawowe akty prawne tworzą złożoną siatkę wymagań. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych pojazdów definiuje parametry techniczne każdej lampy montowanej na pojeździe dopuszczonym do ruchu. Jednocześnie regulaminy imprez FIA Group II i przepisy PZM nakładają dodatkowe wymagania specyficzne dla pojazdów technicznych i press cars.

Kluczowe normy i homologacje dla lamp stosowanych w obsłudze imprez

Typ lampy	Wymagana norma	Minimalne parametry
Kogut ostrzegawczy	ECE R65 klasa 1 lub 2	19 lm (klasa 1), 5 lm (klasa 2)
Lampa robocza LED	ECE R10, IP67 minimum	2000-10000 lm (zależnie od zastosowania)
Lampa obrysowa	ECE R7 lub ECE R91	Widoczność 300 m, barwa pomarańczowa/biała
Stroboskop ostrzegawczy	ECE R65, częst. 1-2 Hz	60-120 błysków na minutę

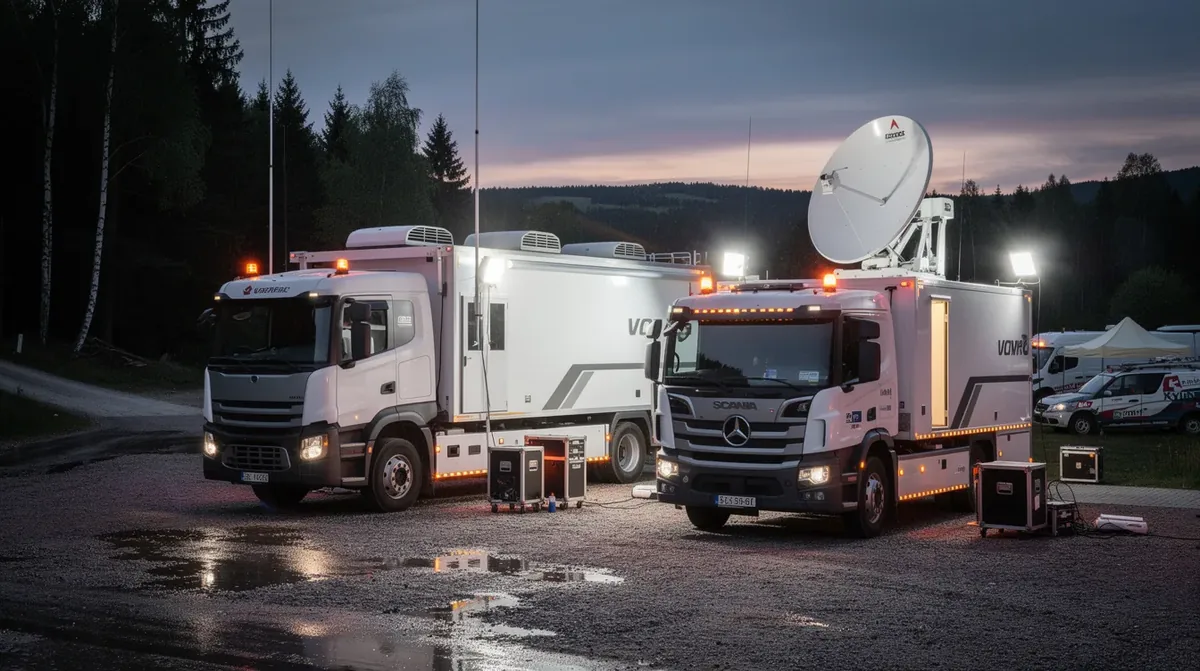

Co musi mieć woź transmisyjny i satelitarny w zakresie oświetlenia LED?

Woź transmisyjny i satelitarny jako pojazd specjalny kategorii N3 lub O4 musi posiadać pełne oświetlenie obrysowe ECE R91, lampy robocze LED do pracy na zewnątrz oraz system lamp ostrzegawczych klasy 1 (ECE R65) aktywowanych podczas postoju i pracy na poboczu drogi lub w strefie imprezy.

Duże pojazdy transmisyjne to najczęściej naczepy lub zabudowane pojazdy ciężarowe o DMC powyżej 12 ton. Polskie przepisy kategorii N3 nakładają na nie szereg obligatoryjnych wymagań oświetleniowych, które muszą być spełnione zarówno podczas jazdy po drogach publicznych, jak i pracy w strefie imprezy.

Lampy obrysowe LED na tirach transmisyjnych

Pojazd o szerokości powyżej 2,1 m musi mieć lampy obrysowe zarówno z przodu (białe), jak i z tyłu (czerwone). Współczesne lampy obrysowe LED oferują pobór prądu na poziomie zaledwie 0,5-2 W przy luminancji spełniającej normy ECE R7. Dla tirani transmisyjnych rekomendujemy lampy z indeksem IP67 lub IP68, odporne na mycie ciśnieniowe przy serwisowaniu pojazdu.

Wozy satelitarne wymagają szczególnej uwagi w kwestii lamp obrysowych bocznych. Przy długości pojazdu przekraczającej 6 m, każde dodatkowe 3 metry długości muszą być oznaczone lampą obrysową boczną barwy pomarańczowej. W praktyce duży woź transmisyjny z naczepą o długości 13,6 m będzie wymagał 3-4 lamp obrysowych bocznych z każdej strony.

Statystyki: Zużycie energii LED vs. żarówki konwencjonalne w pojazdach transmisyjnych

87% mniejszy pobór prądu lamp obrysowych LED vs. żarówkowych
50 000 h średnia żywotność diod LED w lampach obrysowych
3-5x wyższa luminancja LED przy tym samym poborze mocy co halogen
IP67/IP68 standard ochrony rekomendowany dla pojazdów eventowych

Lampy robocze LED do montażu zewnętrznego na wozach transmisyjnych

Wozy transmisyjne i satelitarne potrzebują mocnego oświetlenia roboczego przy rozkładaniu i składaniu sprzętu: anten satelitarnych, okablowania, generatorów. Praca ta często odbywa się po zmroku lub w niekorzystnych warunkach pogodowych. Lampy robocze LED montowane na dachu lub tylnym portalu pojazdu powinny zapewniać strumień świetlny minimum 3000-5000 lm w trybie flood (szerokie pole: 60-120 stopni).

Kluczowy parametr to temperatura barwowa: do pracy technicznej optymalne jest 5000-6000 K (zimna biel), która zapewnia najlepsze odwzorowanie kolorów przy identyfikacji przewodów i złączy. Dla kamer telewizyjnych pracujących na zewnątrz wozu, lepiej sprawdzą się lampy o temperaturze 4000-4500 K (neutralna biel), minimalizujące efekt odbicia w obiektywie.

Jak dobrać lampy ostrzegawcze LED do pojazdów obsługi trasy rajdów i wyścigów?

Pojazdy obsługi trasy rajdów i wyścigów wymagają lamp ostrzegawczych klasy 1 (ECE R65) o kolorze żółtym (amber), widocznych z odległości minimum 150 metrów w dzień i 300 metrów w nocy. Regulaminy PZM i FIA mogą narzucać dodatkowe kolory lub kombinacje sygnałów świetlnych specyficznych dla danej imprezy.

Rajdy samochodowe jak Rajd Polski (WRC), Rajd Wisły czy dziesiątki imprez regionalnych PZM to szczególne środowisko pracy dla pojazdów technicznych. Poruszają się one zarówno po trasach odcinkowych (OS), jak i na odcinkach łącznikowych otwartych dla ruchu. Ta dwoistość wymaga elastycznego systemu oświetlenia ostrzegawczego.

Kogut LED kontra listwa stroboskopowa: co wybrać na pojazd obsługi rajdu?

Tradycyjny kogut obrotowy LED (360 stopni) zapewnia widoczność ze wszystkich kierunków i jest optymalny dla pojazdów poruszających się wśród kibiców i na skrzyżowaniach. Listwa stroboskopowa (lightbar) daje wyższy strumień świetlny z przodu i tyłu, ale ma ograniczone pole widzenia z boków. Najlepszym rozwiązaniem dla pojazdów rajdowych jest kombinacja: kogut centralny plus stroboskopy w narożnikach zderzaków.

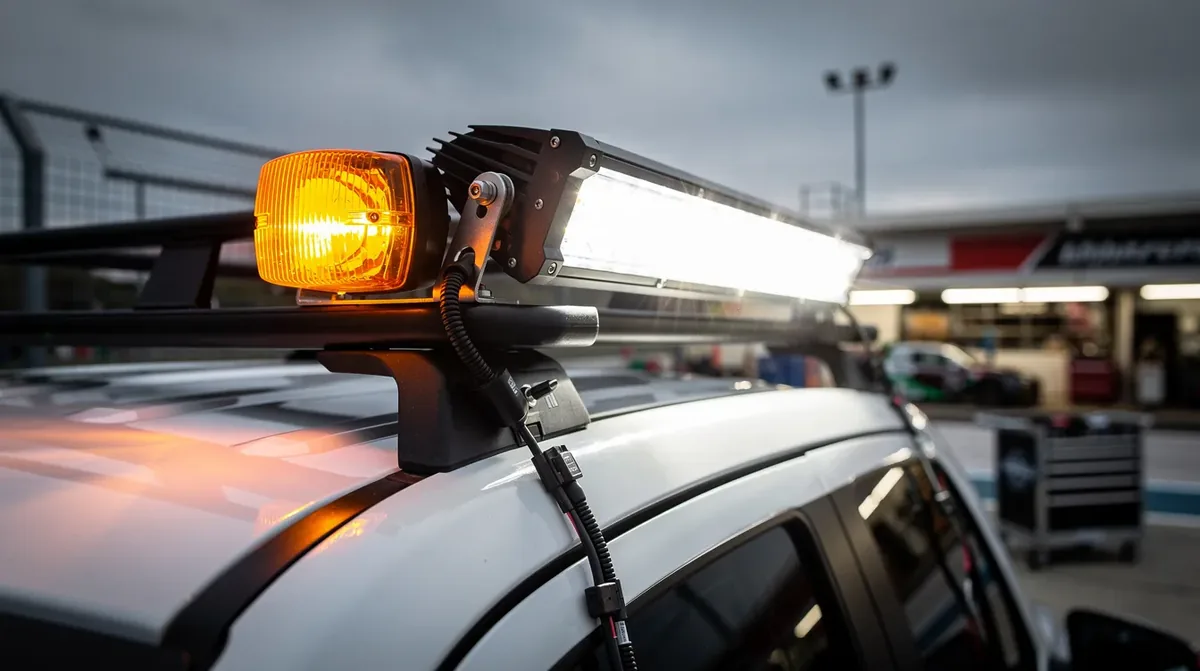

Kogut LED homologowany ECE R65 i listwa robocza LED zamontowane na pojeździe technicznym obsługi trasy rajdu samochodowego zgodnie z przepisami PZM i FIA

Typ pojazdu obsługi	Rekomendowany system ostrzegawczy	Min. moc LED
Pojazd otwarcia (0 car)	Kogut klasy 1 + stroboskopy przednie	40 W (kogut), 2x15 W (strobo)
Wóz serwisowy	Kogut klasy 2 + lampy robocze LED	20 W (kogut), 4x30 W (robocze)
Pojazd medyczny/ratunkowy	Listwa LED niebieska/czerwona klasa 1	100 W listwa + 4x kogut
Wóz transmisyjny	Kogut żółty klasy 1 + obrysowe LED	40 W + komplet obrysowych

Przepisy PZM i FIA dotyczące kolorów świateł ostrzegawczych

Polskie prawo drogowe rezerwuje kolor niebieski wyłącznie dla pojazdów uprzywilejowanych (policja, pogotowie, straż pożarna). Pojazdy obsługi cywilnej rajdów mogą używać wyłącznie barwy żółtej (amber). Organizatorzy imprez FIA w regulaminach uzupełniających (Supplementary Regulations) często precyzują, że pojazd "0" (otwarcia) musi mieć kogut żółty widoczny ze wszystkich stron, aktywowany na całym OS.

Ważna zasada: kogut ostrzegawczy aktywowany na drodze publicznej poza imprezą może skutkować mandatem, jeśli pojazd nie ma odpowiedniego zezwolenia. Producenci montują więc przełączniki blokujące aktywację systemu ostrzegawczego, co jest wymogiem przy rejestracji takiego pojazdu w CEPiK z symbolem przeznaczenia "specjalny".

Gdzie i jak montować lampy robocze LED na pojazdach eventowych?

Lampy robocze LED na pojazdach eventowych montuje się na dachu kabiny, tylnym portalu zabudowy oraz belce tylnej, przy czym każdy punkt montażu powinien być wyposażony w niezależny obwód elektryczny z bezpiecznikiem i wyłącznikiem, a przewody prowadzone w osłonach odpornych na temperaturę minimum 105°C.

Pozycjonowanie lamp roboczych na wozach transmisyjnych wynika z analizy rzeczywistych potrzeb operacyjnych. Dach kabiny ciągnika siodłowego to punkt montażu lamp oświetlających przestrzeń przed pojazdem podczas cofania i manewrów na ograniczonym terenie. Minimalny strumień świetlny dla lamp dachowych: 3000 lm w trybie flood.

Tylna rampa lub portal naczepy to miejsce na lampy oświetlające obszar załadunkowy i przestrzeń roboczą za pojazdem. Tu sprawdzają się lampy 30-60 W w trybie FLOOD (szeroki kąt 120 stopni) montowane na regulowanych wspornikach. Wsporniki obrotowe o zakresie regulacji 180 stopni pozwalają na skierowanie strumienia zarówno poziomo (oświetlenie trasy pracy), jak i w dół (oświetlenie platformy załadunkowej).

Wiązki przewodów do systemu oświetlenia eventowego: specyfikacja techniczna

Profesjonalne wiązki przewodów do pojazdów eventowych to nie gotowe zestawy z marketu motoryzacyjnego. Wozy transmisyjne mają kilkanaście niezależnych obwodów oświetleniowych: lampy obrysowe, oświetlenie robocze zewnętrzne, lampy ostrzegawcze, oświetlenie wnętrza zabudowy i oświetlenie awaryjne. Każdy obwód wymaga właściwego doboru przekroju przewodu.

Lampy obrysowe (moc do 5 W każda): przewód 1,0-1,5 mm², bezpiecznik 5-7,5 A
Lampy robocze 30-60 W: przewód 4 mm², bezpiecznik 10-15 A na lampę
Lampy robocze 100 W i więcej: przewód 6 mm², bezpiecznik 20-25 A
Kogut ostrzegawczy 40 W: przewód 2,5 mm², bezpiecznik 10 A
Listwa LED 100-150 W: przewód 10 mm², bezpiecznik 25-30 A, zasilanie bezpośrednio z akumulatora przez przekaźnik

Złącza w pojazdach eventowych muszą być odporne na warunki zewnętrzne. Standard Deutsch DT i DTM (IP67) lub Amphenol AT (IP69K) to rozwiązania sprawdzone w branży motorsportowej i wojskowej. Każde przejście przewodów przez ściankę karoserii wymaga gumowego uszczelnienia (przelotu kablowego) zapobiegającego korozji i przecieraniu izolacji.

Dlaczego oświetlenie LED jest lepsze niż halogen w pojazdach obsługi imprez?

Oświetlenie LED przewyższa halogenowe w pojazdach obsługi imprez sportowych przede wszystkim ze względu na 5-7 razy wyższą efektywność energetyczną (lm/W), czas życia przekraczający 50 000 godzin (vs. 1000-2000 h halogenu), brak ryzyka wypalenia żarnika przy wibracjach terenu rajdowego oraz natychmiastowe osiągnięcie pełnej jasności.

Pojazd transmisyjny lub serwisowy podczas imprezy sportowej pracuje w warunkach znacznie bardziej obciążających niż standardowy pojazd drogowy. Wibracje na trasach szutrowych, kurz, błoto, gwałtowne zmiany temperatur i konieczność wielogodzinnej pracy świateł przy postoju (praca z alternatorem przy niskich obrotach) to czynniki, które eliminują żarówki halogenowe i faworyzują LED.

Porównanie: LED vs. halogen w warunkach eventowych

Parametr	LED	Halogen
Efektywność świetlna	100-150 lm/W	15-25 lm/W
Odporność na wibracje	Bardzo wysoka	Niska (żarnik)
Czas życia	30 000-50 000 h	500-2000 h
Czas nagrzewania	Natychmiastowy	2-3 sekundy

Kiedy potrzebne jest homologowanie dodatkowego oświetlenia w pojeździe eventowym?

Dodatkowe oświetlenie wymagające homologacji lub adnotacji w dowodzie rejestracyjnym to każda lampa widoczna z zewnątrz pojazdu podczas jazdy po drodze publicznej: kogut ostrzegawczy, listwa LED dalekosiężna na dachu, stroboskopy. Lampy robocze wyłączone podczas jazdy nie wymagają homologacji, ale ich montaż musi być uwzględniony w karcie pojazdu lub zaświadczeniu ze stacji kontroli pojazdów (SKP).

Stacje kontroli pojazdów (SKP) w Polsce coraz częściej weryfikują montaż dodatkowego oświetlenia podczas przeglądu technicznego. Pojazd z kogutami LED niehomologowanymi (bez symbolu E na oprawce) lub z listwy LED nieposiadającej certyfikatu ECE R10 może nie przejść badania technicznego. To realne ryzyko dla właścicieli wozów eventowych.

Procedura homologacji dodatkowego oświetlenia w istniejącym pojeździe odbywa się przez SKP na podstawie indywidualnego wniosku lub przez rzeczoznawcę motoryzacyjnego. Jeśli montaż lamp zmienia kategorię pojazdu ze standardowej na specjalną, konieczna jest zmiana wpisu w CEPiK. Dotyczy to zwłaszcza wozów transmisyjnych przekształcanych z typowych naczep furgon w pojazdy specjalne.

Certyfikaty wymagane na lampach LED montowanych w pojazdach eventowych

Symbol "E" z numerem kraju: obowiązkowy na oprawkach lamp widocznych podczas jazdy (E1=Niemcy, E20=Polska, itd.)
ECE R65: wymagany dla wszystkich lamp ostrzegawczych (kogutów, stroboskopów)
ECE R7: dla lamp obrysowych i pozycyjnych na pojazdach
ECE R10: kompatybilność elektromagnetyczna, ważna dla systemów LED z przetwornicami
IP67 minimum: szczelność wodoszczelna dla lamp zewnętrznych (IP69K dla lamp myjni)

Jak zbudować kompletny system oświetlenia LED na wozie transmisyjnym lub pojazdu obsługi rajdu?

Kompletny system oświetlenia LED na pojeździe obsługi imprezy sportowej składa się z czterech warstw: oświetlenia normatywnego (homologowanego, stałego), oświetlenia ostrzegawczego (kogut/stroboskopy, aktywowane sytuacyjnie), oświetlenia roboczego (lampy zewnętrzne, aktywowane przy postoju) oraz oświetlenia wewnętrznego zabudowy. Każda warstwa ma własny obwód elektryczny i własne sterowanie.

Budowa systemu zaczyna się od analizy punktów poboru mocy. Duży wóz transmisyjny pracuje na agregacie prądotwórczym podczas postoju, ale podczas jazdy całość oświetlenia musi być zasilana z instalacji pojazdu (24 V dla ciągników ciężarowych). Projektując wiązki, trzeba uwzględnić zarówno napięcie 24 V (jazda), jak i możliwość zasilania z 230 V (postój na agregacie) dla lamp dedykowanych obszarowi pracy.

Praktyczny schemat budowy systemu dla wozu transmisyjnego obejmuje kolejno: audyt istniejącego oświetlenia i identyfikację braków, dobór lamp do każdej funkcji (normatywna, robocza, ostrzegawcza), projekt wiązek z dobraniem przekrojów i zabezpieczeń, montaż z uwzględnieniem dróg kablowych i punktów uszczelnienia, testy szczelności i zgodności oraz wizytę na SKP z dokumentacją montażu.

Ekspert radzi: Rekomendacje specjalisty dalekosiezne.pl

Przy wyborze lamp LED do pojazdów obsługi imprez sportowych priorytetem powinna być trwałość mechaniczna (odporność na wstrząsy, klasa IK08 lub wyższa) i szczelność IP67/IP69K, a dopiero na trzecim miejscu cena zakupu. Najtańsze lampy robocze z rynku azjatyckiego mogą nie spełniać norm ECE i nie przejść kontroli na SKP.

Dla wozów satelitarnych i transmisyjnych rekomendujemy lampy LED z serii przemysłowej o temperaturze pracy od minus 40°C do plus 85°C, z radiatorem aluminiowym i uszczelką silikonową. Takie lampy przeżyją zarówno mroźną zimę podczas Rajdu Barbórki, jak i upał otwartego asfaltu podczas wyścigów w sierpniu.

Co sprawdzić przed imprezą: checklista oświetlenia LED pojazdu eventowego

Przed każdą imprezą sportową pojazd obsługi powinien przejść przegląd oświetlenia obejmujący sprawdzenie działania wszystkich lamp w każdym trybie, kontrolę szczelności opraw po ostatnim sezonie, weryfikację mocowania wiązek i złącz wtykowych oraz test działania systemu ostrzegawczego w trybie automatycznym i ręcznym.

Lampy obrysowe: sprawdź czy wszystkie diody świecą równomiernie, brak kondensacji wewnątrz oprawy, prawidłowe kolory (biały przód, czerwony tył, pomarańczowy boki)
Kogut ostrzegawczy: test wszystkich trybów błysku (stały, wolny, szybki, kombinowany), sprawdzenie prawidłowego mocowania na dachu
Lampy robocze: test każdej lampy osobno, regulacja kąta skierowania, sprawdzenie uszczelnień po zimie lub myciu ciśnieniowym
Wiązki i złącza: wzrokowy przegląd tras kablowych, test złączy wtykowych (Deutsch DT: wciśnij i pociągnij), sprawdzenie skrzynek bezpiecznikowych
Dokumentacja: potwierdzenie ważności przeglądu technicznego, certyfikatów E na lampach i zezwolenia organizatora na użycie sygnałów ostrzegawczych

Profesjonalne podejście do oświetlenia pojazdów obsługi imprez sportowych to inwestycja, która zwraca się w bezpieczeństwie załogi, pozytywnych relacjach z organizatorami i braku problemów na polskich SKP. Właściwie dobrane i zamontowane lampy LED spełniające normy ECE to gwarancja, że pojazd wykona swoją pracę na każdej imprezie, niezależnie od warunków atmosferycznych i pory roku.

Artykuł przygotowany przez specjalistów dalekosiezne.pl z wieloletnim doświadczeniem w doborze i montażu oświetlenia LED dla pojazdów specjalnych, ciężarowych i off-road. Dane techniczne aktualne na rok 2024. Zawsze weryfikuj aktualne przepisy z właściwym organem homologacyjnym lub rzeczoznawcą motoryzacyjnym przed montażem.

Często zadawane pytania

Jakie normy muszą spełniać lampy ostrzegawcze LED na pojazdach obsługi rajdów?

Lampy ostrzegawcze LED na pojazdach obsługi rajdów muszą spełniać normę ECE R65 klasy 1 lub 2. Klasa 1 wymaga minimum 19 lm skutecznych, klasa 2 minimum 5 lm. Pojazdy poruszające się w strefach zamkniętych tras wyścigowych obowiązkowo muszą stosować klasę 1 w kolorze żółtym (amber), widocznym z odległości 150 m w dzień i 300 m w nocy.

Czy lampy LED są lepsze od halogenów w pojazdach transmisyjnych obsługi imprez?

Tak, lampy LED zdecydowanie przewyższają halogeny w pojazdach transmisyjnych. Efektywność świetlna LED wynosi 100–150 lm/W wobec zaledwie 15–25 lm/W halogenu. Żywotność LED przekracza 30 000–50 000 godzin, podczas gdy halogen wytrzymuje 500–2000 godzin. Lampy obrysowe LED pobierają aż 87% mniej prądu niż żarówkowe odpowiedniki.

Jak zamontować lampy robocze LED na wozie transmisyjnym lub satelitarnym?

Montaż lamp roboczych LED na wozie transmisyjnym obejmuje kilka kroków: lampy 30–60 W w trybie FLOOD montuje się na tylnej rampie lub portalu naczepy na regulowanych wspornikach o zakresie 180°, lampy dachowe oświetlają przestrzeń przy cofaniu (minimum 3000 lm). Każdy obwód wymaga niezależnego bezpiecznika, a przewody prowadzi się w osłonach odpornych na temperaturę minimum 105°C.

Jaki przekrój przewodów wybrać do instalacji lamp roboczych LED w pojeździe eventowym?

Dobór przekroju przewodów zależy od mocy lamp: lampy obrysowe do 5 W wymagają przewodu 1,0–1,5 mm² z bezpiecznikiem 5–7,5 A; lampy robocze 30–60 W potrzebują przewodu 4 mm² i bezpiecznika 10–15 A; lampy 100 W i mocniejsze wymagają przewodu 6 mm² z bezpiecznikiem 20–25 A; listwa LED 100–150 W wymaga przewodu 10 mm² z bezpiecznikiem 25–30 A i zasilania bezpośrednio z akumulatora przez przekaźnik.

Jakie przepisy polskiego prawa regulują oświetlenie pojazdów obsługi imprez sportowych?

Pojazdy obsługi imprez sportowych w Polsce podlegają jednocześnie trzem systemom przepisów: ustawie Prawo o Ruchu Drogowym z 1997 roku, rozporządzeniom technicznym ECE/EEC oraz regulaminom organizatorów imprez (FIA, PZM, FIM). Polskie prawo rezerwuje kolor niebieski wyłącznie dla służb uprzywilejowanych – pojazdy cywilne mogą używać wyłącznie barwy żółtej (amber). Kogut aktywowany bezprawnie na drodze publicznej grozi mandatem.

Jakie parametry techniczne musi mieć lampa robocza LED na wozie transmisyjnym?

Lampa robocza LED na wozie transmisyjnym powinna zapewniać strumień świetlny minimum 3000–5000 lm w trybie FLOOD z kątem 60–120°. Wymagana szczelność to minimum IP67. Do pracy technicznej optymalna temperatura barwowa wynosi 5000–6000 K (zimna biel), natomiast dla kamer telewizyjnych pracujących na zewnątrz lepiej sprawdzi się 4000–4500 K (neutralna biel). Norma homologacyjna to ECE R10.

Kogut LED czy listwa stroboskopowa – co lepsze na pojazd obsługi rajdu?

Kogut LED (360°) zapewnia widoczność ze wszystkich kierunków i jest optymalny na skrzyżowaniach i wśród kibiców. Listwa stroboskopowa daje wyższy strumień świetlny z przodu i tyłu, lecz ma ograniczoną widoczność boczną. Najlepsze rozwiązanie dla pojazdów rajdowych to kombinacja obu: kogut centralny klasy 1 (minimum 40 W) plus stroboskopy w narożnikach zderzaków (2x15 W), co zapewnia pełne pokrycie kątowe.

Dlaczego kogut ostrzegawczy LED na pojeździe eventowym musi mieć symbol E na oprawce?

Symbol „E" z numerem kraju (np. E20 dla Polski) potwierdza homologację ECE lampy i jest obowiązkowy na wszystkich lampach widocznych z zewnątrz podczas jazdy po drodze publicznej. Kogut bez tego oznaczenia jest traktowany jako niehomologowany i może skutkować negatywnym wynikiem przeglądu technicznego na SKP. Dotyczy to również listw LED dalekosiężnych i stroboskopów montowanych na pojazdach eventowych.

Ile lamp obrysowych bocznych wymagają długie wozy transmisyjne według przepisów?

Pojazd o długości przekraczającej 6 m musi posiadać lampę obrysową boczną barwy pomarańczowej co każde kolejne 3 metry długości. Duży wóz transmisyjny z naczepą o długości 13,6 m wymaga 3–4 lamp obrysowych bocznych z każdej strony. Pojazdy szersze niż 2,1 m muszą mieć dodatkowo lampy obrysowe z przodu (białe) i z tyłu (czerwone) zgodnie z normą ECE R7 lub ECE R91.

Kiedy montaż dodatkowych lamp LED w pojeździe eventowym wymaga wizyty na SKP?

Wizyta na SKP jest konieczna, gdy montaż dodatkowego oświetlenia widocznego podczas jazdy zmienia specyfikację pojazdu – dotyczy to kogutów LED, listw dalekosiężnych na dachu i stroboskopów. Lampy robocze wyłączane podczas jazdy nie wymagają homologacji, ale ich montaż powinien być odnotowany w karcie pojazdu. Zmiana kategorii pojazdu ze standardowej na specjalną wymaga również aktualizacji wpisu w CEPiK.

Jakie złącza elektryczne wybrać do instalacji oświetlenia LED w pojeździe obsługi imprezy?

Do pojazdów eventowych zalecane są złącza Deutsch DT lub DTM w klasie IP67 albo Amphenol AT w klasie IP69K – rozwiązania sprawdzone w motorsporcie i zastosowaniach wojskowych. Każde przejście przewodów przez ścianę karoserii wymaga gumowego uszczelnienia (przelotu kablowego). Złącza te są odporne na błoto, pył i mycie ciśnieniowe, co jest kluczowe podczas rajdów szutrowych i pracy w terenie.

Dlaczego pojazdy rajdowe potrzebują lamp LED odpornych na wibracje zamiast standardowych żarówek?

Żarówki halogenowe mają żarnik mechaniczny, który ulega uszkodzeniu przy wibracjach na trasach szutrowych i gruntowych. Diody LED nie posiadają elementów mechanicznych, dzięki czemu wykazują bardzo wysoką odporność na wstrząsy. Dla pojazdów eventowych pracujących w ekstremalnych warunkach rekomendowane są lampy z klasą odporności IK08 lub wyższą, zakresem temperatur pracy od -40°C do +85°C, radiatorem aluminiowym i uszczelką silikonową.

Źródła i referencje

1. Ministerstwo Infrastruktury RP - "Rozporządzenie w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia (Dz.U. 2003 nr 32 poz. 262 z późn. zm.)"

2. Europejska Komisja Gospodarcza ONZ (UNECE) - "Regulamin ECE R65: Jednolite przepisy dotyczące homologacji pojazdów z obrotowymi lub błyskowymi lampami ostrzegawczymi"

3. Fédération Internationale de l'Automobile (FIA) - "FIA Group II Safety Regulations for Technical and Media Vehicles at Motorsport Events"

4. Polski Związek Motorowy (PZM) - "Regulamin techniczny pojazdów obsługi tras rajdów samochodowych i imprez motorsportowych w Polsce"

5. Urząd Dozoru Technicznego / PIMOT - "Wymagania homologacyjne ECE/EEC dla lamp ostrzegawczych i roboczych LED stosowanych w pojazdach specjalnych i technicznych"

6. Główny Inspektorat Transportu Drogowego (GITD) - "Przepisy dotyczące oświetlenia pojazdów ciężkich i specjalnych poruszających się po drogach publicznych w Polsce"
