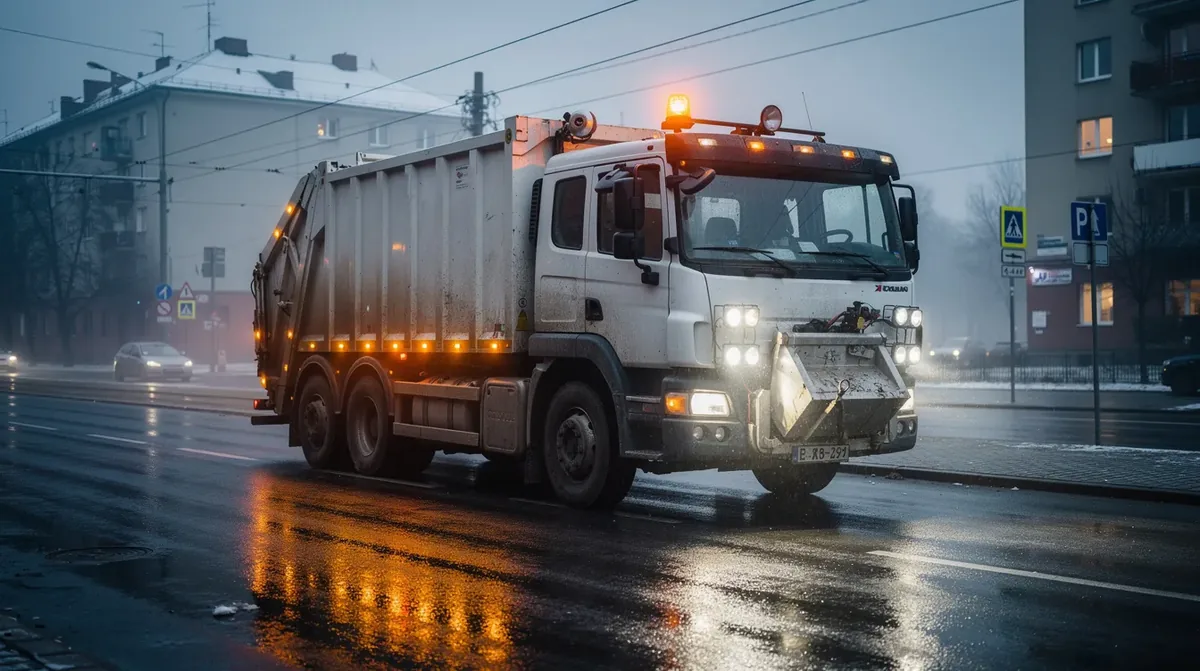

Lampy LED na śmieciarkach: robocze, obrysowe i koguty

Kluczowe informacje: Oświetlenie LED na pojazdach do gospodarki odpadami

✓ Śmieciarki, pojazdy HDS i mobilne stacje przeładunkowe muszą posiadać homologowane lampy ostrzegawcze LED (kogut pomarańczowy) zgodnie z Rozporządzeniem Ministra Infrastruktury
✓ Lampy robocze LED na pojazdach komunalnych wymagają minimalnej klasy szczelności IP67 ze względu na kontakt z odpadami i agresywne środowisko pracy
✓ Prawidłowe oświetlenie obrysowe LED na śmieciarkach redukuje ryzyko wypadków nocnych o ponad 60% według danych GUS i GITD
✓ Koszt eksploatacji oświetlenia LED jest o 70-80% niższy niż halogenowego, co przekłada się na realne oszczędności dla gmin i firm recyklingowych

Pojazdy do gospodarki odpadami pracują w jednych z najtrudniejszych warunków spośród wszystkich pojazdów użytkowych. Wczesne godziny poranne, nocne zbiórki odpadów, cofanie w ciasnych zaułkach, praca przy ruchliwych arteriach miejskich oraz kontakt z substancjami agresywnymi chemicznie. W Polsce działa ponad 3 200 pojazdów komunalnych aktywnie zbierających odpady, a błędy w ich oświetleniu kosztują życie i zdrowie pracowników. Ten przewodnik wyjaśnia, jakie oświetlenie LED jest obowiązkowe, zalecane i optymalne dla każdego typu pojazdu w tej branży.

Jakie przepisy BHP i drogowe regulują oświetlenie śmieciarek i pojazdów komunalnych w Polsce?

Oświetlenie pojazdów do gospodarki odpadami w Polsce regulują: Prawo o ruchu drogowym (Dz.U. 1997 Nr 98 poz. 602 z późn. zm.), Rozporządzenie Ministra Infrastruktury z 31 grudnia 2002 roku w sprawie warunków technicznych pojazdów, dyrektywy ECE ONZ oraz przepisy BHP zawarte w Rozporządzeniu Ministra Pracy i Polityki Społecznej dotyczące prac szczególnie niebezpiecznych przy drogach publicznych.

Śmieciarki, pojazdy HDS (Hydrauliczny Dźwig Samochodowy) obsługujące kontenery oraz mobilne stacje przeładunkowe to pojazdy specjalnego przeznaczenia. Polskie prawo nakłada na nie konkretne obowiązki w zakresie oświetlenia, które wykraczają poza standardowe wymogi dla pojazdów ciężarowych.

Obowiązkowe wyposażenie świetlne zgodnie z polskim prawem

Element oświetlenia	Wymaganie prawne	Typ pojazdu	Homologacja
Kogut LED pomarańczowy	Obowiązkowy podczas pracy na drodze	Śmieciarka, HDS, stacja przeładunkowa	ECE R65
Lampy obrysowe boczne	Obowiązkowe pow. 6 m długości	Pojazdy powyżej 6 metrów	ECE R3/R7
Lampy cofania z sygnałem dźwiękowym	Obowiązkowe w pojazdach pow. 3,5 t	Wszystkie pojazdy komunalne	ECE R23
Lampy tylne zespolone	Obowiązkowe z odblaskiem	Wszystkie pojazdy	ECE R7/R4

Pojazdy do zbiórki surowców wtórnych pracujące w nocy lub o świcie mają obowiązek używania koguta podczas postoju na jezdni lub poboczu. Brak homologowanego koguta LED podczas pracy to mandat do 500 zł i zatrzymanie dowodu rejestracyjnego przez Policję lub ITD.

Jakie lampy robocze LED są optymalne dla śmieciarek i pojazdów HDS?

Dla śmieciarek i pojazdów HDS optymalne są lampy robocze LED o mocy 40-80 W z wiązką FLOOD (szeroką), klasą IP67 lub IP69K oraz odpornością na wstrząsy IK08. Lampy te muszą wytrzymać agresywne środowisko pracy, mycie ciśnieniowe oraz temperatury od -40°C do +60°C.

Strefy montażu lamp roboczych na pojazdach komunalnych

Śmieciarka to pojazd, który wykonuje precyzyjne manewry wielokrotnie w ciągu jednej zmiany. Każdy punkt pracy wymaga innego oświetlenia. Właściwe rozmieszczenie lamp roboczych LED eliminuje ryzyko wypadków i znacznie przyspiesza pracę operatorów.

Strefa tylna: załadunek odpadów

• 2-4 lampy LED 40W z wiązką FLOOD nad zasuwnią (zasypnią)
• Minimalna luminancja: 3 000 lm każda
• Kąt świecenia min. 120 stopni
• Klasa IP69K (odporność na mycie ciśnieniowe)

Strefa boczna i cofania

• Lampy cofania LED 20-30W po obu stronach tylnych naroży
• Lampy boczne 10-20W przy drzwiach operatorów
• Dodatkowe oświetlenie podwozia (ważne przy zbiórkach w nocy)
• Klasa IP67 jako minimum

Wymagania dla pojazdów HDS obsługujących kontenery

Pojazdy z hydraulicznym dźwigiem samochodowym mają specyficzne potrzeby oświetleniowe. Operator HDS musi widzieć haczysk i krawędź kontenera niezależnie od pory dnia. Dlatego przy żurawiu montuje się lampy LED o bardzo wąskiej wiązce SPOT (do oświetlenia dalszego zasięgu) oraz dodatkowe lampy FLOOD przy podstawie ramienia.

Uwaga praktyczna dla operatorów HDS:

Przy wyborze lamp do ramienia żurawia zawsze sprawdzaj odporność na wibracje (klasa IK08 minimum). Drgania przenoszone przez hydraulikę HDS niszczą tanie lampy robocze w ciągu kilku tygodni. Lampy LED klasy przemysłowej z aluminiowym radiatorem wytrzymują ponad 50 000 godzin pracy.

Jak dobrać koguty i stroboskopy LED dla pojazdów komunalnych zgodnie z ECE R65?

Koguty LED i stroboskopy dla pojazdów komunalnych muszą posiadać homologację ECE R65, emitować światło barwy pomarańczowej (amber) o częstotliwości 1-2 błysków na sekundę i być widoczne z odległości minimum 500 metrów. Pojazdy do zbiórki odpadów pracujące na drogach publicznych są do nich prawnie zobowiązane podczas wykonywania zadań.

W Polsce pojazdy wolno poruszające się (poniżej 30 km/h) lub zatrzymane na jezdni podczas pracy mają obowiązek używania pomarańczowych świateł ostrzegawczych. Dotyczy to wszystkich śmieciarek podczas zatrzymania przy pojemnikach, pojazdów do zbiórki surowców wtórnych oraz mobilnych stacji przeładunkowych ustawionych na poboczu lub jezdni.

Porównanie typów kogutów LED dla pojazdów komunalnych

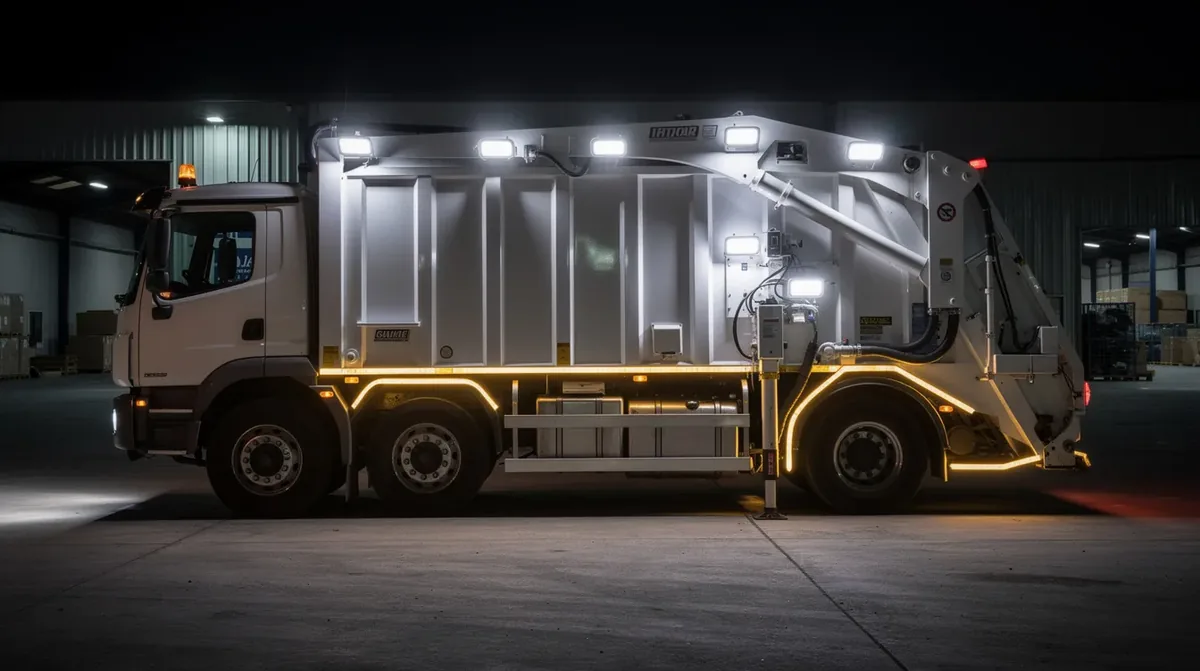

Lampy robocze LED klasy IP67 zamontowane na pojeździe HDS do gospodarki odpadami – oświetlenie ramienia hydraulicznego i obrysowe LED zgodne z wymogami SKP i polskimi przepisami drogowymi

Typ koguta LED	Zastosowanie	Moc	Widoczność
Kogut rotacyjny LED	Śmieciarki miejskie, duże pojazdy komunalne	20-40W	Do 1 000 m
Listwa LED stroboskopowa	Pojazdy do surowców wtórnych, mniejsze pojazdy	10-30W	Do 500 m
Lampa błyskowa LED (stroboskop punktowy)	Pojazdy towarzyszące, maszyny sortujące mobilne	5-15W	Do 300 m
Panel LED ostrzegawczy tylny	Mobilne stacje przeładunkowe	15-50W	Do 800 m

Dlaczego lampy obrysowe LED są krytyczne dla bezpieczeństwa śmieciarek?

Lampy obrysowe LED na śmieciarkach są krytyczne dla bezpieczeństwa, ponieważ te pojazdy pracują głównie w godzinach zmierzchu i nocy, mają nieregularne kształty bryły (przez zasuwnię, prasę i nadbudowę), a ich szerokość często sięga 2,5 metra. Prawidłowe obrysowanie LED redukuje ryzyko kolizji bocznych o ponad 60%.

Śmieciarki to pojazdy o szczególnie skomplikowanej sylwetce. Zaokrąglona nadbudowa, wysoko osadzona zasuwnia, wysuwane ramiona do pojemników na śmieci: wszystkie te elementy tworzą martwe strefy, które są niewidoczne dla innych kierowców bez odpowiedniego obrysowania. Polskie drogi, szczególnie wąskie ulice w centrach miast i osiedla z lat 70-80, wymagają, aby inne pojazdy precyzyjnie oceniały gabaryty śmieciarki.

Statystyki wypadków z udziałem pojazdów komunalnych w Polsce:

• Ponad 340 wypadków rocznie z udziałem pojazdów komunalnych (dane GUS)
• 67% zdarzeń z udziałem pieszych i rowerzystów przy śmieciarkach wynika z niedostatecznego oświetlenia
• Najczęstsza przyczyna: brak widoczności tylnych naroży pojazdu podczas cofania
• Poprawne oświetlenie LED redukuje koszty ubezpieczeniowe floty o 15-25%

Schemat montażu lamp obrysowych na śmieciarce

Zgodnie z polskimi przepisami i normami ECE, śmieciarka o długości powyżej 6 metrów musi posiadać boczne lampy obrysowe w kolorze bursztynowym (amber) rozmieszczone co maksymalnie 3 metry wzdłuż pojazdu. Górna linia nadwozia wymaga lamp w kolorze białym (przód) i czerwonym (tył).

1 Przednie narożniki: lampy obrysowe białe LED, min. 2 cd, widoczność w zakresie 80 stopni w każdą stronę od osi pojazdu
2 Boczna linia nadwozia: lampy bursztynowe LED co 3 m, montowane jak najwyżej na bocznych ścianach nadbudowy
3 Tylne narożniki: lampy obrysowe czerwone LED, połączone elektrycznie z lampami tylnymi zespolonymi
4 Górna krawędź kabiny: lampy dachowe LED białe z przodu i czerwone z tyłu (obowiązkowe dla pojazdów szerzej niż 2,1 m)

Jak wygląda właściwa instalacja elektryczna oświetlenia LED w pojazdach komunalnych?

Instalacja oświetlenia LED w śmieciarkach i pojazdach komunalnych wymaga dedykowanych wiązek przewodów odpornych na oleje, kwasy i temperaturę, z osobnymi bezpiecznikami dla każdej strefy oświetleniowej, oraz sterownika zarządzającego lampami roboczymi, obrysowymi i ostrzegawczymi niezależnie od siebie.

Środowisko pracy pojazdów komunalnych jest wyjątkowo agresywne elektrycznie. Odcieki z odpadów mają odczyn pH od 3 do 9, silnie korodując złącza. Wibracje przenoszone przez prasę i zasuwnię niszczą standardowe przewody w ciągu kilku miesięcy. Dlatego instalacja elektryczna oświetlenia LED na śmieciarce to zadanie dla specjalisty.

6 mm²

Minimalna grubość przewodów zasilających lampy robocze 40W+

IP67

Minimalna klasa ochrony złączy elektrycznych w środowisku komunalnym

24V DC

Standardowe napięcie instalacji w śmieciarkach i pojazdach HDS

Wymagania dla wiązek przewodów w pojazdach komunalnych

Wiązki przewodów stosowane w pojazdach do odpadów muszą być wykonane z przewodów z izolacją odporną na oleje i paliwa (norma ISO 6722), prowadzone w osłonach z plecionki stalowej lub karbowanej rury poliamidowej PA12. Każde przejście przez blachę musi być zabezpieczone przelotką gumową IP67.

Zalecana architektura instalacji dla śmieciarki:

✓ Obwód 1: Lampy obrysowe i pozycyjne, sterowane z kluczykowego włącznika zapłonu
✓ Obwód 2: Kogut LED ostrzegawczy z osobnym wyłącznikiem PTO (Power Take-Off) powiązanym z włączeniem układu załadowczego
✓ Obwód 3: Lampy robocze strefy tylnej, aktywowane biegiem wstecznym LUB ręcznie przez operatora
✓ Obwód 4: Lampy robocze strefy HDS lub ramienia zasypni, sterowane z pulpitu operatora

Co sprawdza SKP podczas przeglądu technicznego pojazdów komunalnych w zakresie oświetlenia?

Stacja Kontroli Pojazdów podczas przeglądu śmieciarki sprawdza sprawność wszystkich lamp obrysowych i pozycyjnych, funkcjonowanie koguta ostrzegawczego, zgodność barwy świateł z homologacją, stan wiązek elektrycznych pod kątem uszkodzeń mechanicznych, oraz prawidłowe ustawienie reflektorów głównych. Niesprawność oświetlenia skutkuje negatywnym wynikiem SKP.

Pojazdy komunalne, ze względu na intensywną eksploatację i agresywne środowisko pracy, wymagają częstszych przeglądów niż standardowe pojazdy ciężarowe. Uszkodzone lampy obrysowe LED lub niesprawny kogut to najczęstsze przyczyny negatywnych wyników SKP w tej kategorii pojazdów. Regularne przeglądy instalacji oświetleniowej (co 3 miesiące) zmniejszają ryzyko zatrzymania pojazdu przed przeglądem.

Konsekwencje niesprawnego oświetlenia w kontroli ITD i Policji

Naruszenie	Kara	Dodatkowe konsekwencje
Brak działającego koguta podczas pracy	Do 500 zł	Zatrzymanie dowodu rejestracyjnego
Niesprawne lampy obrysowe	Do 300 zł	Nakaz niezwłocznej naprawy
Brak lub uszkodzone lampy tylne zespolone	Do 500 zł	Zakaz dalszej jazdy
Kogut bez homologacji ECE R65	Do 3 000 zł (ITD)	Skierowanie na SKP, wpis do CEPiK

Jakie oszczędności daje LED w pojazdach komunalnych w porównaniu z oświetleniem halogenowym?

Przejście z oświetlenia halogenowego na LED w pojazdach komunalnych przynosi oszczędności rzędu 70-80% na zużyciu energii elektrycznej, redukuje koszty wymiany żarówek o 90% (trwałość LED: 50 000 h vs. halogen: 500-1 000 h) i obniża całkowite koszty eksploatacji oświetlenia o 60-75% w perspektywie 5-letniej.

Dla floty 20 śmieciarek pracujących po 8 godzin dziennie, 250 dni w roku, zamiana całego oświetlenia na LED to oszczędność 15 000 do 25 000 zł rocznie. To realna kwota, która przekłada się na obniżenie kosztów obsługi komunalnej dla gmin i firm prywatnych zajmujących się recyklingiem.

Przykładowa kalkulacja dla jednej śmieciarki (12 miesięcy):

Zużycie energii halogen (oświetlenie robocze, 4 lampy x 100W): ok. 800 kWh/rok
Zużycie energii LED (4 lampy x 40W): ok. 320 kWh/rok
Koszt wymiany żarówek halogenowych (co 3-6 miesięcy): 400-800 zł/rok
Koszt obsługi lamp LED (praktycznie zero przez 5 lat): 0-50 zł/rok

Gdzie montować lampy LED na mobilnych stacjach przeładunkowych?

Mobilne stacje przeładunkowe ustawiane na drogach lub poboczach wymagają oświetlenia 360-stopniowego. Montaż obejmuje: lampy ostrzegawcze LED na wszystkich czterech narożnikach, oświetlenie robocze strefy załadunkowej i rozładunkowej, lampy obrysowe wzdłuż całej długości oraz tablice ostrzegawcze LED z napisem "POJAZD ROBOCZY".

Mobilne stacje przeładunkowe to często pojazdy naczepowe lub specjalne przyczepy ustawiane na kilka godzin w jednym miejscu. Ich wymagania oświetleniowe łączą aspekty pojazdów stacjonarnych i ruchomych. Polskie przepisy BHP dla prac drogowych nakazują wyraźne oznaczenie stref pracy za pomocą aktywnych świateł ostrzegawczych przez cały czas operacji.

Rekomendacja eksperta: Minimalna konfiguracja LED dla mobilnej stacji przeładunkowej

→ 4 koguty LED (ECE R65) na narożnikach, tryb synchronizacji błysków
→ 6-8 lamp roboczych LED 40W (FLOOD) oświetlających strefę załadunku z każdej strony
→ Lampy obrysowe LED wzdłuż całej długości pojazdu (co max. 3 m)
→ Tablica LED z tekstem ostrzegawczym (do 25 znaków), sterowana z kabiny
→ Niezależne zasilanie z akumulatora serwisowego (minimum 100 Ah) na wypadek wyłączenia silnika

O autorze i źródłach wiedzy

Artykuł opracowany przez zespół specjalistów dalekosiezne.pl z wieloletnim doświadczeniem w zakresie oświetlenia pojazdów użytkowych i komunalnych. Wiedza merytoryczna bazuje na aktualnych polskich przepisach drogowych, normach ECE ONZ, wytycznych GUS, GITD i PIP w zakresie BHP przy pracach drogowych, a także na praktycznych doświadczeniach z instalacji oświetlenia LED w flocie pojazdów komunalnych dla gmin i firm recyklingowych w Polsce.

Ostatnia aktualizacja treści: 2024. Przed instalacją oświetlenia zawsze sprawdzaj aktualne przepisy z właściwym organem lub certyfikowanym instalatorem.

Często zadawane pytania

Jakie oświetlenie LED jest obowiązkowe na śmieciarce według polskich przepisów?

Na śmieciarce obowiązkowo wymagane są: kogut LED pomarańczowy z homologacją ECE R65, lampy obrysowe boczne (pojazdy powyżej 6 m), lampy cofania z sygnałem dźwiękowym (pojazdy powyżej 3,5 t) oraz lampy tylne zespolone z odblaskiem. Brak koguta podczas pracy grozi mandatem do 500 zł i zatrzymaniem dowodu rejestracyjnego.

Czy lampy LED na śmieciarce są lepsze od halogenowych pod względem kosztów eksploatacji?

Tak, lampy LED są zdecydowanie lepsze ekonomicznie. Zużycie energii spada o 70-80%, koszty wymiany żarówek redukują się o 90% (trwałość LED to 50 000 h wobec 500-1 000 h halogenu). Dla floty 20 śmieciarek pracujących 8 godzin dziennie oszczędności wynoszą 15 000-25 000 zł rocznie.

Jak zamontować lampy robocze LED na śmieciarce – gdzie umieścić poszczególne strefy oświetleniowe?

Montaż dzieli się na cztery strefy: strefa tylna (2-4 lampy 40W FLOOD nad zasuwnią), strefa boczna i cofania (lampy 20-30W przy tylnych narożnikach), oświetlenie przy drzwiach operatorów (10-20W) oraz oświetlenie podwozia. Każda strefa powinna mieć osobny obwód elektryczny z dedykowanym bezpiecznikiem.

Ile kosztuje eksploatacja oświetlenia halogenowego versus LED w jednej śmieciarce rocznie?

Cztery lampy halogenowe 100W zużywają około 800 kWh rocznie, a odpowiadające im lampy LED 40W tylko około 320 kWh. Do tego wymiana żarówek halogenowych kosztuje 400-800 zł rocznie, podczas gdy koszt obsługi lamp LED przez 5 lat wynosi praktycznie 0-50 zł rocznie.

Jakie polskie przepisy regulują oświetlenie pojazdów komunalnych i śmieciarek?

Oświetlenie pojazdów komunalnych w Polsce regulują: Prawo o ruchu drogowym (Dz.U. 1997 Nr 98 poz. 602), Rozporządzenie Ministra Infrastruktury z 31 grudnia 2002 roku w sprawie warunków technicznych pojazdów, dyrektywy ECE ONZ oraz Rozporządzenie Ministra Pracy i Polityki Społecznej dotyczące prac szczególnie niebezpiecznych przy drogach publicznych.

Jakie parametry techniczne muszą mieć lampy robocze LED na pojazdach komunalnych i HDS?

Lampy robocze LED dla śmieciarek i pojazdów HDS powinny mieć moc 40-80W, wiązkę FLOOD (kąt minimum 120 stopni), luminancję minimum 3 000 lm, klasę szczelności IP67 (minimum) lub IP69K (zalecana przy myciu ciśnieniowym) oraz odporność na wstrząsy IK08. Muszą pracować w temperaturach od -40°C do +60°C.

Kogut rotacyjny LED czy listwa stroboskopowa – co wybrać do pojazdu komunalnego?

Kogut rotacyjny LED (20-40W) zapewnia widoczność do 1 000 m i jest optymalny dla dużych śmieciarek miejskich. Listwa stroboskopowa (10-30W) oferuje widoczność do 500 m i sprawdza się w mniejszych pojazdach do zbiórki surowców wtórnych. Oba typy wymagają homologacji ECE R65 i emisji barwy pomarańczowej.

Dlaczego lampy obrysowe LED są krytyczne dla bezpieczeństwa śmieciarek na polskich drogach?

Według danych GUS ponad 340 wypadków rocznie w Polsce dotyczy pojazdów komunalnych, a 67% zdarzeń z pieszymi i rowerzystami wynika z niedostatecznego oświetlenia. Śmieciarki mają skomplikowaną sylwetkę i szerokość do 2,5 m. Prawidłowe oświetlenie obrysowe LED redukuje ryzyko kolizji bocznych o ponad 60% i obniża koszty ubezpieczenia floty o 15-25%.

Jakie są konsekwencje braku homologacji ECE R65 na kogucie pojazdu komunalnego podczas kontroli ITD?

Użytkowanie koguta bez homologacji ECE R65 skutkuje karą do 3 000 zł nałożoną przez ITD, skierowaniem pojazdu na Stację Kontroli Pojazdów oraz wpisem do systemu CEPiK. Dodatkowo brak działającego koguta podczas pracy na drodze to mandat do 500 zł i zatrzymanie dowodu rejestracyjnego przez Policję.

Jak powinna wyglądać instalacja elektryczna oświetlenia LED w śmieciarce zgodnie z normami?

Instalacja powinna zawierać cztery niezależne obwody: obrysowy (sterowany zapłonem), koguta LED (powiązany z PTO układu załadowczego), lamp roboczych tylnych (aktywowanych biegiem wstecznym) oraz lamp HDS (sterowanych z pulpitu operatora). Przewody minimum 6 mm², złącza IP67, izolacja według normy ISO 6722, osłony z plecionki stalowej lub rury PA12.

Gdzie montować koguty LED na mobilnej stacji przeładunkowej ustawionej przy drodze?

Minimalna konfiguracja mobilnej stacji przeładunkowej obejmuje 4 koguty LED ECE R65 na narożnikach w trybie synchronizacji błysków, 6-8 lamp roboczych LED 40W FLOOD oświetlających strefę załadunku, lampy obrysowe co maksymalnie 3 metry wzdłuż pojazdu oraz niezależne zasilanie z akumulatora serwisowego minimum 100 Ah.

Co sprawdza SKP podczas przeglądu technicznego śmieciarki w zakresie oświetlenia LED?

SKP sprawdza sprawność wszystkich lamp obrysowych i pozycyjnych, funkcjonowanie koguta ostrzegawczego, zgodność barwy świateł z homologacją, stan wiązek elektrycznych pod kątem uszkodzeń mechanicznych oraz prawidłowe ustawienie reflektorów głównych. Niesprawność oświetlenia skutkuje negatywnym wynikiem SKP. Zalecane są przeglądy instalacji oświetleniowej co 3 miesiące.
