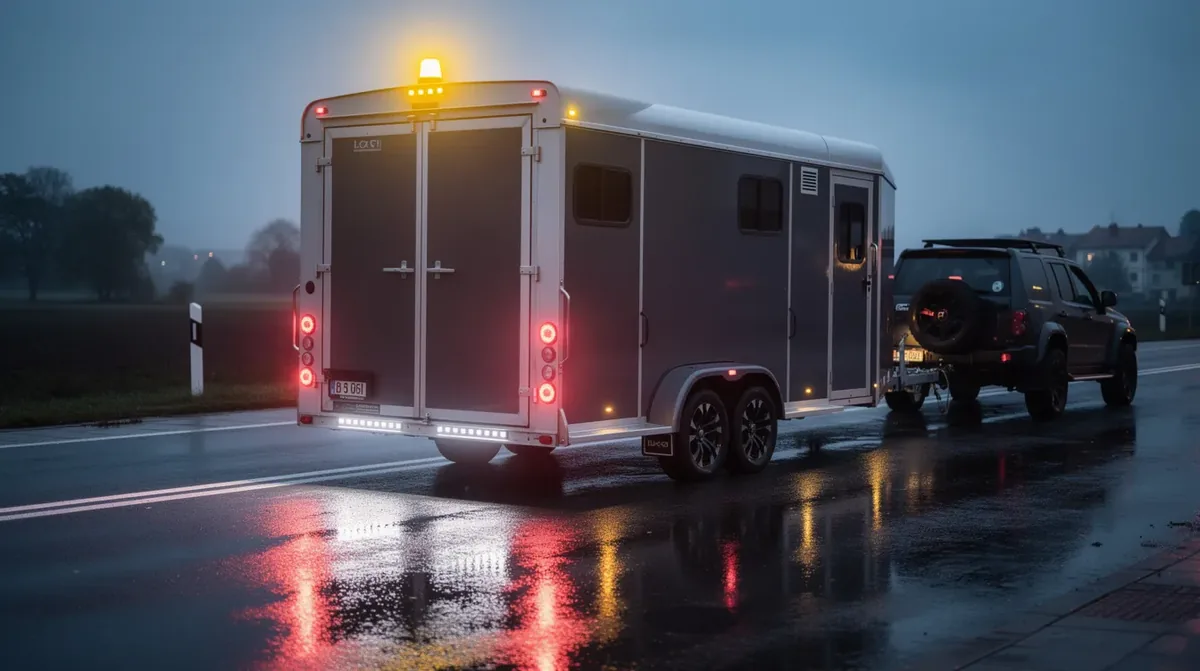

Lampy LED na przyczepach do przewozu koni – przepisy

Kluczowe informacje: Oświetlenie LED w transporcie koni i na hipodromach

✓ Przyczepa do przewozu koni musi posiadać pełne oświetlenie zgodne z dyrektywą 76/756/EWG oraz polskim rozporządzeniem o warunkach technicznych pojazdów.
✓ Lampy LED klasy IP67 lub wyższej są obowiązkowe w środowiskach hipodromów ze względu na wilgoć, pył i kontakt z substancjami organicznymi.
✓ Pojazdy obsługi stadnin pracujące w terenie wymagają lamp roboczych minimum 3000 lumenów z homologacją ECE R10.
✓ Kogut ostrzegawczy LED na pojeździe obsługi zawodów jeździeckich musi spełniać wymogi Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych pojazdów (Dz.U. 2003 nr 32 poz. 262 z późn. zm.).

Jakie przepisy regulują oświetlenie przyczep do przewozu koni w Polsce?

Przyczepa do przewozu koni w Polsce musi spełniać wymogi Rozporządzenia Ministra Infrastruktury z dnia 31 grudnia 2002 r. w sprawie warunków technicznych pojazdów oraz przepisów unijnych dyrektyw 76/756/EWG i 2007/35/WE dotyczących instalacji urządzeń oświetleniowych.

Transport koni to w Polsce rosnący segment rynku. Szacuje się, że rocznie organizowanych jest ponad 2 000 zawodów jeździeckich, a liczba zarejestrowanych przyczep do przewozu koni przekracza 15 000 sztuk. Każda z tych przyczep podlega tym samym rygorom technicznym co każda inna przyczepa drogowa rejestrowana w systemie CEPiK.

Przyczepa do przewozu koni jest pojazdem homologowanym w kategorii O1 lub O2 (do 3,5 t lub od 3,5 do 10 t DMC). Oświetlenie musi przejść przegląd na Stacji Kontroli Pojazdów (SKP) i spełniać konkretne normy techniczne. Brak sprawnego oświetlenia to mandat do 500 zł i zakaz dalszej jazdy.

Obowiązkowe elementy oświetlenia przyczepy konnej

Element oświetlenia	Kolor	Wymaganie prawne	Zalecana klasa LED
Lampa tylna zespolona (stop/pozycja/kierunkowskaz)	Czerwony/Pomarańczowy	Obowiązkowa, ECE R7	IP67, homologacja ECE
Lampa obrysowa boczna	Pomarańczowy	Obowiązkowa powyżej 6 m długości	IP66 min., ECE R91
Światło odblaskowe tylne	Czerwony	Obowiązkowe, ECE R3	Odblask lub LED ECE R7
Oświetlenie tablicy rejestracyjnej	Biały	Obowiązkowe, ECE R4	IP65, 6000K max

Jakie lampy robocze LED wybrać do pojazdów obsługi stadniny i hipodromu?

Do pojazdów obsługi stadnin i hipodromów najlepsze są lampy robocze LED o strumieniu świetlnym minimum 3 000 do 5 000 lumenów, klasie szczelności IP67 lub IP68, z wiązką FLOOD 120 stopni i homologacją ECE R10 potwierdzającą zgodność elektromagnetyczną.

Pojazdy robocze na terenie stadniny to przede wszystkim ciągniki rolnicze, quady, pojazdy ATV, pickupy oraz wozy gospodarcze. Pracują w środowisku wyjątkowo agresywnym: woda ze zraszaczy, obornik, siano, błoto i kurz tworzą warunki gorsze niż typowy teren off-road.

Badania użytkowników z sektora hippicznego wskazują, że ponad 67% awarii oświetlenia roboczego wynika z nieodpowiedniej klasy szczelności. Stosowanie lamp z IP55 zamiast IP67 skraca żywotność produktu nawet o 80 procent w porównaniu do prawidłowo dobranego sprzętu LED.

Statystyki kluczowe: Oświetlenie robocze na pojazdach stadninowych

IP67

Minimalna klasa szczelności dla pojazdów pracujących przy obsłudze koni

5 000 lm

Zalecany strumień świetlny lampy roboczej do pracy nocnej w stajni/placu

4 500 K

Optymalna temperatura barwowa dla prac weterynaryjnych i inspekcji koni nocą

Wybór wiązki FLOOD kontra SPOT na pojazdach hipodromowych

Na terenie hipodromu i stadniny przeważają krótkie dystanse i szeroka przestrzeń robocza. Wiązka FLOOD (kąt 120 stopni) oświetla szerokie pole widzenia, co jest kluczowe przy obsłudze boksów, rampy załadunkowej i placu manewrowego. Wiązka SPOT sprawdza się tylko na drogach dojazdowych przy prędkości powyżej 40 km/h.

Konie są wyjątkowo wrażliwe na nagłe zmiany oświetlenia. Temperatura barwowa powyżej 5 500 K (zimna biel) może wywoływać u zwierząt reakcje stresowe. Zaleca się stosowanie lamp 4 000 do 4 500 K, które dają naturalne, neutralne światło bez efektu oślepiania.

Kiedy pojazd obsługi zawodów jeździeckich musi mieć kogut LED?

Pojazd obsługi zawodów jeździeckich musi mieć kogut LED (sygnał ostrzegawczy koloru żółtego lub pomarańczowego) wtedy, gdy porusza się po drogach publicznych jako pojazd zabezpieczenia imprezy lub wykonuje prace na drodze wewnętrznej hipodromu podczas trwania zawodów.

Polskie przepisy drogowe (Ustawa Prawo o ruchu drogowym, art. 54) dopuszczają stosowanie żółtego sygnału błyskowego na pojazdach wykonujących prace porządkowe, obsługę techniczną tras oraz zabezpieczenie imprez sportowych organizowanych na drogach. Kogut pomarańczowy jest legalny bez konieczności uzyskiwania specjalnego zezwolenia przez pojazd obsługi trasy rajdowej lub crossowego konkursu terenowego.

Koguty LED klasy SAE J845 Klasa 1 emitują impuls do 75 kJ/sr, co jest wartością wystarczającą do widoczności w dzień na odległość ponad 500 metrów. Modele klasy 2 (35 kJ/sr) wystarczą na obszary zamknięte hipodromu i parkingi eventowe.

Typy kogutów i stroboskopów stosowanych w obsłudze hipodromu

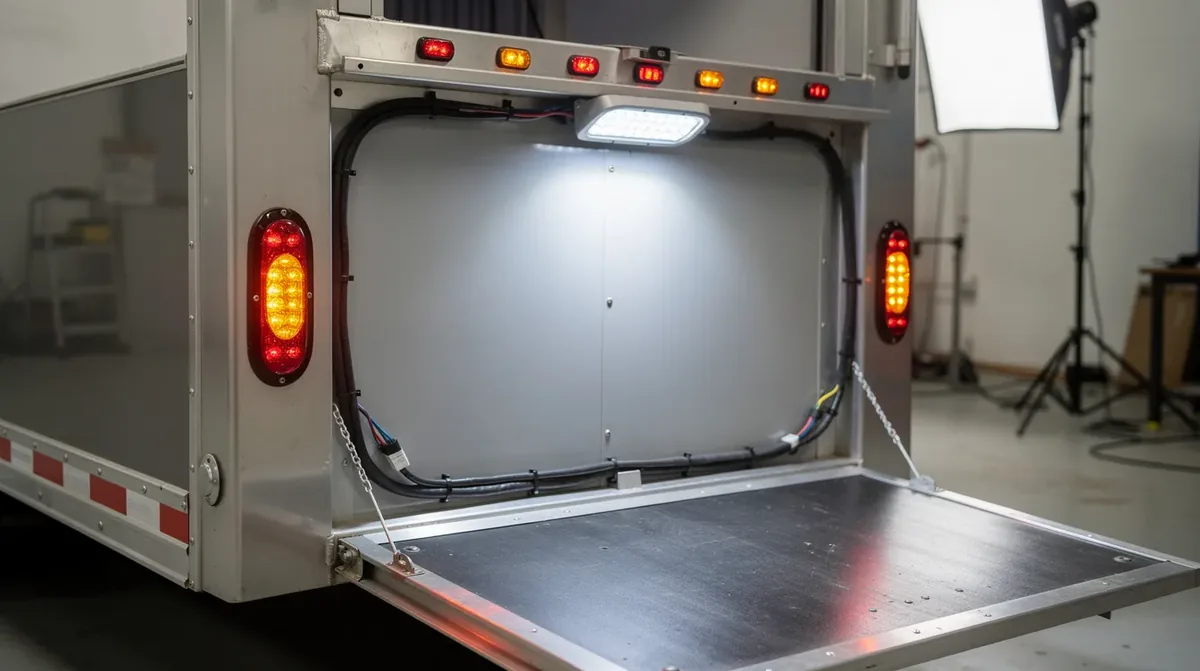

Zestaw lamp LED na przyczepie konnej – lampy robocze, obrysowe LED i lampy tylne zespolone spełniające wymogi SKP i normy IP67 dla pojazdów transportu koni

Typ sygnalizatora	Zastosowanie	Dopuszczalność prawna
Kogut LED magnetyczny żółty	Pojazd obsługi trasy, pojazd techniczny podczas zawodów	Legalny na drodze publicznej
Stroboskop LED na belce dachowej	Ochrona, ambulans weterynaryjny hipodromu	Zezwolenie organizatora
Listwa LED ostrzegawcza tylna	Oznaczenie pojazdu wolnobieżnego, ciągnika z przyczepą konną	Legalny, ECE R65

Jak poprawnie zamontować lampy obrysowe LED na przyczepie do koni?

Lampy obrysowe LED na przyczepie do przewozu koni montuje się na górnych krawędziach nadwozia (białe z przodu, czerwone z tyłu) oraz jako boczne pomarańczowe markery rozmieszczone co maksymalnie 3 metry długości pojazdu, zgodnie z normą ECE R91 i przepisami Rozporządzenia w sprawie warunków technicznych pojazdów.

Przyczepa do przewozu koni o długości powyżej 6 metrów jest traktowana jak pojazd wymagający pełnego zestawu lamp obrysowych. W Polsce przepisy wymagają co najmniej 2 lamp białych z przodu, 2 lamp czerwonych z tyłu oraz pomarańczowych markerów bocznych. Przy długości ponad 9 metrów liczba markerów bocznych wzrasta.

Montaż lamp obrysowych LED na drewnianej lub aluminiowej obudowie przyczepy konnej wymaga szczególnej uwagi na izolację przewodów. Wiązki przewodów muszą być uszczelnione złączami wodoszczelnymi IP67 i prowadzone z dala od elementów ruchomych rampy załadunkowej. Nieodpowiednie prowadzenie instalacji to jedna z najczęstszych przyczyn usterek wykrywanych podczas przeglądów SKP.

Uwaga praktyczna: Kompatybilność ze złączem 7-pin i 13-pin

Większość pojazdów ciągnących przyczepy konne w Polsce jest wyposażona w standardowe gniazdo 7-pinowe (ISO 1724) lub 13-pinowe (ISO 11446). Przy podłączaniu lamp LED należy sprawdzić:

Czy pojazd ciągnący nie posiada przekaźnika detekcji usterek (wykrywa rezystancję żarówki, odrzuca diody LED)
Czy zastosowano rezystory obciążające lub dedykowany moduł LED load resistor
Czy przewód masy (-) jest podłączony bezpośrednio do karoserii, nie tylko przez wiązkę złącza

Dlaczego oświetlenie LED jest lepsze niż halogen w środowisku hipodromu?

Oświetlenie LED jest lepsze niż halogen w środowisku hipodromu, ponieważ zużywa o 70 procent mniej energii, jest odporne na wibracje i wstrząsy mechaniczne, osiąga pełną jasność natychmiastowo i ma trwałość ponad 30 000 godzin pracy w porównaniu do 500 godzin dla halogenów roboczych.

Ciągniki i pojazdy obsługi stadniny pracują przy dużych wibracjach. Żarniki halogenowe ulegają uszkodzeniu po kilku sezonach pracy w terenie. Diody LED nie posiadają żarnika, więc wibracje ich nie niszczą. To bezpośrednie przełożenie na koszty eksploatacji: jedna lampa LED zastępuje 20 do 60 wymian żarówki halogenowej.

Pojazdy obsługi na terenach stadnin często korzystają z akumulatora jako jedynego źródła zasilania przez długi czas (agregaty, oświetlenie nocne zawodów). Lampa LED o mocy 40 W generuje tyle samo światła co halogen 120 W. Przy pracy 6 godzin dziennie przez sezon (150 dni) daje to oszczędność ponad 72 kWh na jednym pojeździe.

Porównanie LED kontra halogen dla pojazdu obsługi hipodromu

Parametr	Lampa LED	Lampa Halogen
Trwałość	30 000 do 50 000 h	300 do 600 h
Pobór mocy (5 000 lm)	40 do 50 W	130 do 150 W
Odporność na wibracje	Bardzo wysoka	Niska (uszkodzenie żarnika)
Temperatura pracy	Od -40 do +85 C	Od -20 do +60 C

Co sprawdza inspektor SKP w oświetleniu przyczepy konnej?

Inspektor SKP podczas przeglądu przyczepy do przewozu koni sprawdza kompletność lamp, sprawność elektryczną każdego obwodu oświetleniowego, prawidłowość kolorów i kierunków świecenia, brak uszkodzeń mechanicznych kloszy oraz czytelność oświetlenia tablicy rejestracyjnej, a wszystkie elementy muszą posiadać homologację ECE lub znak E.

Przegląd techniczny przyczepy do przewozu koni w Polsce odbywa się co 2 lata (kategoria O1) lub co rok (O2, powyżej 3,5 t DMC). Oświetlenie to jeden z kluczowych punktów kontrolnych. Lampy LED bez homologacji ECE lub E-mark są na przeglądzie traktowane jak uszkodzone i skutkują negatywnym wynikiem przeglądu.

Najczęstsze usterki oświetlenia przyczep konnych wykrywane na SKP to: brak lub przepalona lampa obrysowa tylna (32 procent przypadków), uszkodzona lampa zespolona tylna (28 procent), brak oświetlenia tablicy rejestracyjnej (18 procent) i korozja złącza elektrycznego 7-pin (22 procent przypadków).

Czego nie zaakceptuje inspektor SKP: lista błędów

Lampy LED bez oznaczenia homologacyjnego ECE lub E-mark na kloszach
Lampy o nieprawidłowym kolorze (np. niebieskie markery zamiast pomarańczowych)
Przewody instalacji elektrycznej bez zabezpieczenia bezpiecznikiem
Lampy tylne niewidoczne z odległości 150 metrów w dzień (zbyt słaby strumień)
Brak synchronizacji kierunkowskazów przyczepy z pojazdem ciągnącym

Jak dobrać wiązkę przewodów do instalacji LED w przyczepie konnej?

Do instalacji LED w przyczepie do przewozu koni należy dobrać gotową wiązkę przewodów ze złączem 7-pin lub 13-pin, przewodami o przekroju minimum 1,5 mm2 dla lamp obrysowych i 2,5 mm2 dla lamp roboczych, z wodoszczelnymi złączami konektorowymi klasy IP67 odpornymi na działanie amoniaku i wilgoci stajni.

Środowisko przyczepy konnej jest wyjątkowo agresywne chemicznie. Opary amoniaku z odchodów zwierzęcych są silnym środkiem korozyjnym, który niszczy nieosłoniętą miedź i stale atakuje złącza elektryczne. Standardowe wiązki samochodowe bez dodatkowego zabezpieczenia wykazują korozję już po 1 do 2 sezonach użytkowania.

Rekomendowane rozwiązanie to wiązki z przewodami w powłoce polietylenowej (PE) lub polipropylenowej (PP), z końcówkami cynowane (nie tylko miedziane), złożone w peszlu karbowanym UV-odpornym. Gniazda konektorowe powinny być zalewane silikonem lub posiadać uszczelki gumowe serii IP67.

Rekomendacje eksperta: Montaż oświetlenia na pojazdach hipodromu

Na podstawie wieloletnich doświadczeń z instalacjami oświetlenia LED w pojazdach rolniczych, ciężarowych i specjalistycznych:

1.

Zawsze stosuj lampy z podwójną homologacją ECE R7 i R91

Pozwala to uniknąć problemów zarówno na SKP, jak i podczas ewentualnej kontroli drogowej przez ITD.
2.

Wybieraj lampy robocze z kategorią IP68 dla pojazdów myjonych ciśnieniowo

Ciągniki i pojazdy stadninowe są często czyszczone Karcherem, IP67 nie zawsze wystarcza.
3.

Montuj kogut LED na magnetycznym uchwycie dla pojazdów wielofunkcyjnych

Pojazd obsługi może być jednocześnie pojazdem codziennego użytku, więc kogut powinien być łatwy do założenia i zdjęcia.
4.

Stosuj bezpieczniki ATO 10A na każdym obwodzie oświetleniowym LED osobno

Zabezpiecza to przed totalną utratą oświetlenia podczas jednej usterki i ułatwia diagnostykę.

Gdzie kupić legalne lampy LED do przyczep konnych i pojazdów stadninowych?

Legalne lampy LED z homologacją ECE do przyczep konnych i pojazdów stadninowych kupuje się u specjalistycznych dostawców oświetlenia samochodowego i ciężarowego, którzy oferują produkty z dokumentacją homologacyjną, deklaracją zgodności CE i możliwością zwrotu w razie niezgodności z przepisami.

Rynek lamp LED dla pojazdów specjalistycznych w Polsce rośnie o ponad 15 procent rocznie. Coraz więcej właścicieli stadnin i organizatorów zawodów jeździeckich poszukuje rozwiązań dedykowanych, nie tylko adaptowanych ze zwykłego budownictwa. Różnica między lampą budowlaną a lampą z homologacją ECE R10 to nie tylko przepisy, ale też bezpieczeństwo instalacji elektrycznej pojazdu.

Przy zakupie lamp LED do przyczepy konnej warto sprawdzić: oznaczenie E na kloszach (np. E9 dla certyfikacji w Hiszpanii lub E20 dla Polski), dokumentację deklaracji zgodności, zakres temperatur pracy (minimum od -40 do +65 stopni Celsjusza) oraz czy producent podaje rzeczywisty strumień świetlny (lm), a nie tylko moc (W).

Podsumowanie: Kompletna lista kontrolna oświetlenia LED dla pojazdu i przyczepy konnej

☐ Lampy tylne zespolone z homologacją ECE R7 zamontowane na przyczepie
☐ Lampy obrysowe boczne LED (pomarańczowe) co 3 m przy długości ponad 6 m
☐ Oświetlenie tablicy rejestracyjnej LED z klasą ECE R4
☐ Lampy robocze IP67 minimum 3 000 lm na pojeździe obsługi stadniny
☐ Kogut LED żółty ECE R65 na pojeździe zabezpieczenia zawodów
☐ Wiązka przewodów z przewodami cynowanymi i złączami IP67 odpornymi na amoniak
☐ Moduły rezystorów obciążających do lamp LED (jeśli pojazd ciągnący wykrywa usterki LED)

Często zadawane pytania

Jakie oświetlenie LED jest obowiązkowe na przyczepie do przewozu koni w Polsce?

Przyczepa do przewozu koni musi posiadać lampy tylne zespolone ECE R7, lampy obrysowe boczne pomarańczowe ECE R91 (przy długości ponad 6 m, co 3 metry), oświetlenie tablicy rejestracyjnej ECE R4 oraz czerwone odblaskowe tylne ECE R3. Wszystkie elementy muszą przejść przegląd SKP i posiadać homologację ECE lub znak E-mark.

Czy lampy LED są lepsze od halogenów w pojazdach obsługi stadniny i hipodromu?

Tak, lampy LED są zdecydowanie lepsze. Zużywają o 70 procent mniej energii – lampa LED 40–50 W generuje tyle światła co halogen 130–150 W. Trwałość LED wynosi 30 000–50 000 godzin wobec zaledwie 300–600 godzin halogenów. LED są też odporne na wibracje niszczące żarniki halogenowe już po kilku sezonach pracy w terenie.

Jak zamontować lampy obrysowe LED na przyczepie do przewozu koni zgodnie z przepisami?

Lampy obrysowe białe montuje się z przodu, czerwone z tyłu na górnych krawędziach nadwozia. Pomarańczowe markery boczne rozmieszcza się co maksymalnie 3 metry przy długości ponad 6 metrów. Przewody prowadzi się w peszlu UV-odpornym z złączami IP67, z dala od rampy załadunkowej. Należy użyć przewodów cynowanych odpornych na amoniak ze stajni.

Ile kosztuje eksploatacja lamp LED kontra halogen na pojeździe obsługi hipodromu?

Przy pracy 6 godzin dziennie przez 150 dni sezonu jedna lampa LED zamiast halogenu oszczędza ponad 72 kWh na pojeździe. Jedna lampa LED zastępuje 20 do 60 wymian żarówki halogenowej przez cały okres eksploatacji. Koszt wymiany jednej żarówki halogenowej roboczej mnoży się przez 30 000–50 000 godzin trwałości LED.

Jakie przepisy polskie regulują kogut LED na pojeździe obsługi zawodów jeździeckich?

Podstawą prawną jest Ustawa Prawo o ruchu drogowym, art. 54, oraz Rozporządzenie Ministra Infrastruktury z Dz.U. 2003 nr 32 poz. 262 z późn. zm. Kogut żółty lub pomarańczowy LED jest legalny na drodze publicznej dla pojazdu obsługi trasy i zabezpieczenia zawodów bez dodatkowego zezwolenia. Musi spełniać normę ECE R65.

Jakie parametry techniczne powinna mieć lampa robocza LED do pojazdu obsługi stadniny?

Lampa robocza LED do pojazdu stadninowego powinna posiadać minimum 3 000–5 000 lumenów strumienia świetlnego, klasę szczelności IP67 lub IP68 dla pojazdów mycia ciśnieniowego, temperaturę barwową 4 000–4 500 K (neutralna biel niedrażniąca koni), wiązkę FLOOD 120 stopni oraz homologację ECE R10 potwierdzającą zgodność elektromagnetyczną.

LED IP67 czy IP68 – co wybrać do pojazdu obsługi hipodromu mywanego Karcherem?

Do pojazdów myskich ciśnieniowo należy wybrać IP68, ponieważ IP67 nie zawsze wystarcza przy bezpośrednim strumieniu wody pod ciśnieniem. Badania użytkowników wskazują, że ponad 67 procent awarii oświetlenia roboczego w sektorze hippicznym wynika właśnie z nieodpowiedniej klasy szczelności. Stosowanie IP55 zamiast IP67 skraca żywotność lampy nawet o 80 procent.

Dlaczego lampy LED na przyczepie konnej nie działają poprawnie po podłączeniu do samochodu?

Najczęstszą przyczyną jest przekaźnik detekcji usterek w pojeździe ciągnącym, który wykrywa rezystancję żarówki i odrzuca sygnał diod LED. Rozwiązaniem jest zastosowanie rezystorów obciążających (load resistor) lub dedykowanego modułu LED. Należy też sprawdzić, czy przewód masy podłączono bezpośrednio do karoserii, nie tylko przez wiązkę złącza 7-pin ISO 1724.

Co sprawdza inspektor SKP podczas przeglądu oświetlenia przyczepy konnej?

Inspektor SKP sprawdza kompletność wszystkich lamp, sprawność elektryczną każdego obwodu, prawidłowość kolorów i kierunków świecenia oraz obecność homologacji ECE lub znaku E na kloszach. Najczęstsze usterki to: brak lampy obrysowej tylnej (32 procent przypadków), uszkodzona lampa zespolona (28 procent), brak oświetlenia tablicy rejestracyjnej (18 procent) i korozja złącza 7-pin (22 procent).

Jak dobrać wiązkę przewodów do instalacji LED w przyczepie do przewozu koni?

Należy wybrać wiązkę ze złączem 7-pin ISO 1724 lub 13-pin ISO 11446, z przewodami o przekroju minimum 1,5 mm² dla lamp obrysowych i 2,5 mm² dla roboczych. Przewody muszą mieć powłokę PE lub PP, końcówki cynowane odporne na amoniak, złącza IP67 zalewane silikonem i peszel karbowany UV-odporny. Standardowe wiązki korodują już po 1–2 sezonach w stajni.

Kiedy przyczepa do przewozu koni musi mieć lampy obrysowe boczne LED?

Lampy obrysowe boczne pomarańczowe są obowiązkowe, gdy przyczepa konna ma powyżej 6 metrów długości, zgodnie z normą ECE R91 i polskim Rozporządzeniem w sprawie warunków technicznych pojazdów. Przy długości ponad 9 metrów liczba wymaganych markerów bocznych wzrasta. Minimalna klasa szczelności wynosi IP66, zalecana IP67.

Dlaczego temperatura barwowa lampy roboczej LED ma znaczenie przy pracy z końmi nocą?

Konie są wyjątkowo wrażliwe na nagłe zmiany oświetlenia. Temperatura barwowa powyżej 5 500 K (zimna biel) może wywoływać u zwierząt reakcje stresowe. Zaleca się stosowanie lamp 4 000–4 500 K dających naturalne, neutralne światło bez efektu oślepiania. Ta temperatura jest również optymalna dla prac weterynaryjnych i inspekcji koni w nocy.

Źródła i referencje

1. Ministerstwo Infrastruktury RP - "Rozporządzenie Ministra Infrastruktury z dnia 31 grudnia 2002 r. w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia (Dz.U. 2003 nr 32 poz. 262 z późn. zm.)"

2. Unia Europejska / Rada WE - "Dyrektywa 76/756/EWG dotycząca instalacji urządzeń oświetleniowych i sygnalizacji świetlnej w pojazdach silnikowych i ich przyczepach"

3. Unia Europejska - "Dyrektywa 2007/35/WE zmieniająca dyrektywę 76/756/EWG w sprawie instalacji urządzeń oświetleniowych i sygnalizacji świetlnej pojazdów"

4. Europejska Komisja Gospodarcza ONZ (UNECE) - "Regulamin ECE R10 dotyczący kompatybilności elektromagnetycznej pojazdów silnikowych i ich podzespołów elektronicznych"

5. Transportowy Dozór Techniczny (TDT) - "Wymagania techniczne dla przyczep kategorii O1 i O2 stosowanych w transporcie zwierząt na drogach publicznych w Polsce"

6. Polska Federacja Hodowców Koni i Jeździectwa / CEPiK - "Rejestracja i warunki techniczne przyczep do przewozu koni w systemie CEPiK – wymogi homologacyjne i oświetleniowe"
