Oświetlenie LED przyczep i naczep – wymogi i montaż
🚛 Kluczowe informacje na start
- ✓ Każda przyczepa i naczepa poruszająca się po polskich drogach musi mieć homologowane oświetlenie zgodne z dyrektywą ECE/EKG ONZ
- ✓ Kontrola SKP obejmuje szczegółowy przegląd oświetlenia – usterki świateł to jeden z 3 najczęstszych powodów negatywnego wyniku badania technicznego
- ✓ Przejście z żarówek na LED w przyczepie pozwala obniżyć pobór prądu nawet o 70%, co realnie odciąża alternator pojazdu ciągnącego
- ✓ Nieprawidłowe oświetlenie przyczepy grozi mandatem do 500 zł i zatrzymaniem pojazdu przez policję lub ITD
Oświetlenie przyczep i naczep to temat, który dotyczy setek tysięcy polskich kierowców – od właścicieli małych przyczepek turystycznych, przez rolników ciągnących maszyny polowe, aż po operatorów flot ciężarowych obsługujących krajowe i międzynarodowe trasy. W Polsce zarejestrowanych jest ponad 1,2 miliona przyczep, a mimo to wiedza o obowiązkach oświetleniowych jest zaskakująco niska. Ten artykuł odpowiada na wszystkie pytania: jakie światła są obowiązkowe, jakie wymagania stawia polskie prawo i jak poprawnie zamontować nowoczesne oświetlenie LED.
Jakie oświetlenie jest obowiązkowe na przyczepie według polskiego prawa?
Polska ustawa Prawo o ruchu drogowym oraz rozporządzenie w sprawie warunków technicznych pojazdów precyzują minimalny zakres obowiązkowego oświetlenia przyczep. Każda przyczepa o szerokości powyżej 1,6 m i każda naczepa musi posiadać kompletny zestaw lamp tylnych, świateł obrysowych i odblasków homologowanych zgodnie z regulaminami EKG ONZ.
Obowiązkowe elementy oświetlenia przyczepy dzielą się na kilka kategorii. Poniższa tabela przedstawia podstawowe wymogi dla przyczep lekkich (do 750 kg DMC) oraz przyczep ciężkich i naczep:
| Rodzaj lampy | Przyczepa lekka | Naczepa / przyczepa ciężka | Regulamin EKG ONZ |
|---|---|---|---|
| Lampy tylne zespolone (stop + pozycja + kierunkowskaz) | Obowiązkowe (2 szt.) | Obowiązkowe (2 szt.) | R7, R6, R148 |
| Lampy obrysowe (boczne + górne) | Powyżej 1,6 m szerokości | Obowiązkowe | R7 |
| Lampa przeciwmgłowa tylna | Obowiązkowa (1 szt.) | Obowiązkowa (1–2 szt.) | R38 |
| Lampa cofania | Nieobowiązkowa | Obowiązkowa (1 szt.) | R23 |
| Tablice odblaskowe i odblaski | Obowiązkowe (2 szt.) | Obowiązkowe + tablica wyróżniająca | R3, R70 |
⚠️ Ważne dla naczep powyżej 6 m długości
Naczepy i przyczepy dłuższe niż 6 metrów muszą dodatkowo posiadać boczne lampy obrysowe rozmieszczone co maksymalnie 3 metry wzdłuż nadwozia. Brak tych lamp jest jedną z najczęściej wykrywanych usterek podczas kontroli drogowych ITD i może skutkować zatrzymaniem pojazdu do czasu usunięcia nieprawidłowości.
Co oznacza homologacja ECE dla lamp LED do przyczep?
Homologacja ECE (EKG ONZ) to międzynarodowy system certyfikacji komponentów pojazdów. Dla lamp stosowanych w przyczepach kluczowe jest oznaczenie „E" z numerem kraju oraz odpowiedni numer regulaminu. Tylko lampy z ważną homologacją mogą być legalnie stosowane w pojazdach dopuszczonych do ruchu na polskich i europejskich drogach.
Kupując lampy LED do przyczepy, należy zwrócić uwagę na oznaczenia widoczne bezpośrednio na kloszu lub obudowie lampy. Prawidłowo homologowana lampa tylna zespolona powinna posiadać:
-
✓
Oznaczenie „E" z numerem kraju
np. E1 (Niemcy), E20 (Polska), E9 (Hiszpania) – potwierdza, że lampa przeszła badania w oficjalnym laboratorium homologacyjnym
-
✓
Numer regulaminu i kategorii funkcji
np. R7 (lampy obrysowe i tylne), R6 (kierunkowskazy), R38 (lampa przeciwmgłowa tylna) – każda funkcja musi być osobno certyfikowana
-
✓
Klasa szczelności IP (minimum IP67)
Lampy montowane na zewnątrz pojazdu muszą być odporne na wodę i kurz – IP67 oznacza pełną wodoszczelność przy zanurzeniu do 1 m przez 30 minut
-
✓
Zakres napięcia roboczego 12V / 24V
Przyczepy turystyczne pracują zazwyczaj w układzie 12V, natomiast naczepy i przyczepy ciężarowe w układzie 24V – lampa musi być zgodna z napięciem układu
tyle energii oszczędzają lampy LED w porównaniu z tradycyjnymi żarówkami halogenowymi w przyczepach ciężarowych
W typowej naczepie chłodniczej, gdzie łączna liczba punktów świetlnych przekracza 30, przejście na technologię LED może zmniejszyć łączne obciążenie układu elektrycznego z ponad 150W do zaledwie 45W – co znacząco wydłuża żywotność alternatora i wiązki przewodów.
Jak prawidłowo podłączyć oświetlenie LED przyczepy do pojazdu ciągnącego?
Podłączenie elektryczne przyczepy do pojazdu ciągnącego odbywa się przez standaryzowane złącza: 7-pinowe (ISO 1724) dla przyczep lekkich lub 15-pinowe (ISO 11446) dla przyczep z dodatkowym obwodem zasilania (np. lodówka, hamulce elektryczne). Przed montażem LED należy sprawdzić, czy pojazd wyposażony jest w elektroniczny detektor przepalonej żarówki – może wymagać rezystorów obciążających.
Złącza elektryczne – 7-pin vs 13-pin
W Polsce najczęściej spotykamy dwa typy złączy. Złącze 7-pinowe (małe, okrągłe) dominuje w przyczepach turystycznych, łodziach i przyczepkach ogólnego użytku. Złącze 13-pinowe (duże) stosowane jest w nowszych przyczepach mieszkalnych i kempingowych, gdzie wymagane jest dodatkowe zasilanie dla urządzeń pokładowych.
| Pin (7-pin ISO 1724) | Funkcja | Kolor przewodu (standard EU) |
|---|---|---|
| Pin 1 | Kierunkowskaz lewy | Żółty |
| Pin 2 | Lampa przeciwmgłowa tylna | Niebieski |
| Pin 3 | Masa (GND) | Biały |
| Pin 4 | Kierunkowskaz prawy | Zielony |
| Pin 5 / 6 / 7 | Prawe / lewe światła pozycji + hamowanie | Brązowy / Czerwony / Czarny |
Problem „szybkiego migania" LED – jak go rozwiązać?
To jeden z najczęstszych problemów przy wymianie żarówek na LED w przyczepach. Nowoczesne samochody osobowe i ciężarówki wyposażone są w elektroniczne systemy diagnostyczne, które wykrywają zmianę rezystancji obwodu (spowodowaną niskim poborem prądu przez LED) i sygnalizują to szybszym tempem migania kierunkowskazów lub komunikatem błędu na desce rozdzielczej.
-
1
Rezystory obciążające (Load Resistors)
Montowane równolegle do lampy LED, symulują rezystancję typową dla żarówki 21W. Rozwiązanie proste i tanie (10–30 zł za sztukę), ale generuje ciepło – wymagają montażu na metalowej powierzchni z dala od plastikowych elementów
-
2
Przekaźnik błyskowy LED (LED Flasher Relay)
Wymiana oryginalnego przekaźnika kierunkowskazów na wersję dedykowaną dla LED. Działa niezależnie od rezystancji obwodu – optymalne rozwiązanie dla pojazdów ze starszą instalacją elektryczną bez elektroniki diagnostycznej
-
3
Dekoder CANbus
Dla nowoczesnych ciągników siodłowych i samochodów ciężarowych z magistralą CAN – układ elektroniczny tłumi komunikaty błędów i normalizuje sygnał dla systemu diagnostycznego pojazdu
Gdzie i jak montować lampy LED na naczepie zgodnie z przepisami?
Przepisy określają dokładne wymogi dotyczące wysokości montażu, kątów widoczności oraz rozmieszczenia lamp na pojeździe. Lampy tylne muszą być zamontowane na wysokości od 350 mm do 1500 mm nad poziomem jezdni, a w przypadku naczep – do 2100 mm, jeśli konstrukcja pojazdu to wymusza.
Wysokości montażu lamp – szczegółowe wymogi

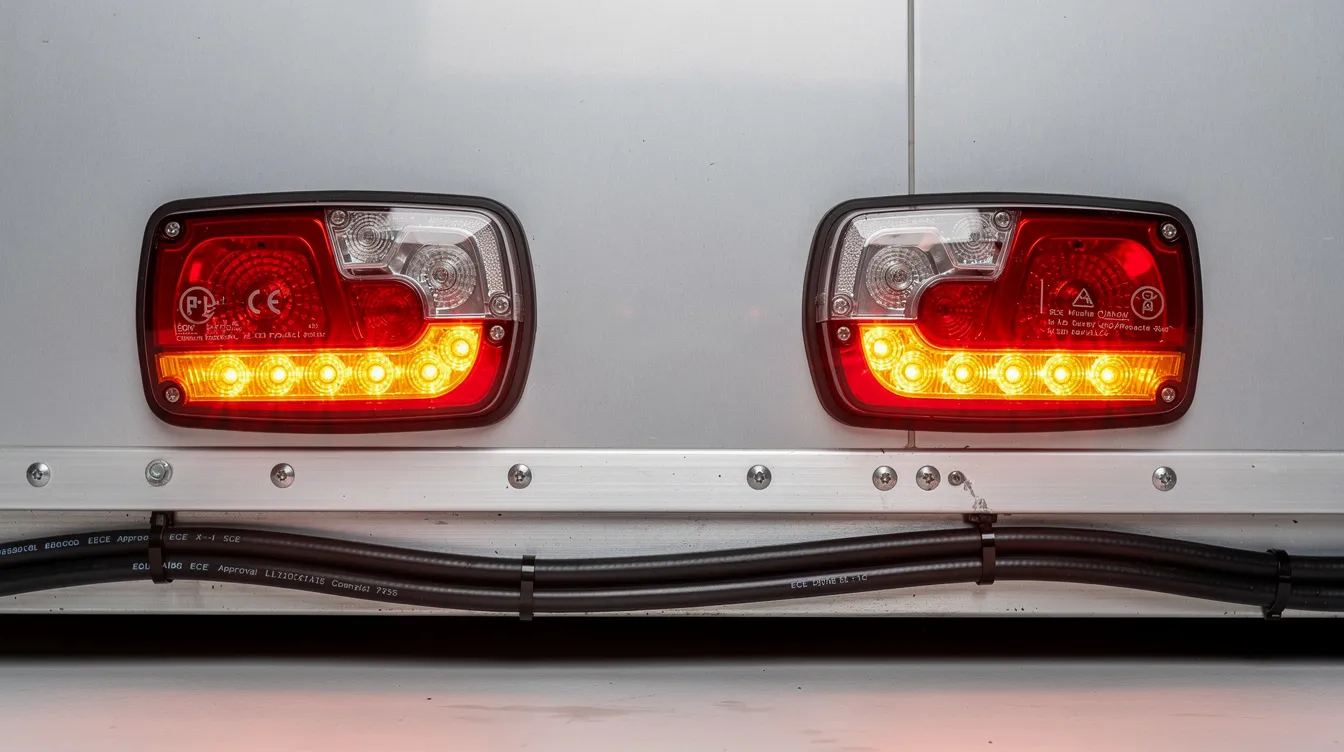

📍 Lampy tylne zespolone
- • Wysokość: 350–1500 mm (do 2100 mm jeśli niemożliwe)
- • Szerokość: symetrycznie, możliwie blisko krawędzi pojazdu
- • Kąt widzenia: min. 45° w poziomie, 15° w pionie
📍 Lampy obrysowe górne
- • Wymagane dla pojazdów szerszych niż 2100 mm
- • Montaż: możliwie blisko górnej krawędzi nadwozia
- • Liczba: minimum 3 lampy (oś symetrii + 2 boczne)
📍 Boczne lampy obrysowe
- • Wymagane dla pojazdów dłuższych niż 6000 mm
- • Odstęp między lampami: maksymalnie 3000 mm
- • Kolor: bursztynowy (żółty)
📍 Lampa przeciwmgłowa tylna
- • Wysokość: 250–1000 mm nad jezdnią
- • Odległość od lampy stop: minimum 100 mm
- • Kolor: czerwony, moc min. 21W equiv.
Praktyczne wskazówki montażu – na co uważać
Montaż lamp LED na przyczepie lub naczepie wymaga uwzględnienia kilku kwestii praktycznych, które decydują o trwałości instalacji i jej bezpieczeństwie w polskich warunkach drogowych – szczególnie przy zimowym soleniu jezdni i dużej wilgotności.
-
🔧
Uszczelnienie połączeń elektrycznych
Wszystkie złącza w obwodzie zewnętrznym powinny być wykonane za pomocą wodoodpornych konektorów (IP67) lub uszczelnione termokurczliwymi tulejkami z klejem. Używanie zwykłych złączek elektrycznych powoduje korozję po 1–2 sezonach i jest przyczyną większości awarii oświetlenia przyczep
-
🔧
Przekrój wiązki przewodów
Dla standardowych lamp tylnych LED wystarczy przewód 1,5 mm². Przy lampy obrysowych na długich naczepach (bieg wiązki powyżej 10 m) zaleca się 2,5 mm² aby ograniczyć spadki napięcia, które mogą powodować nieprawidłowe działanie lamp diagnostycznych w pojeździe ciągnącym
-
🔧
Masowanie przyczepy
Przewód masowy (GND) powinien być podłączony bezpośrednio do metalowej ramy przyczepy – nigdy przez złącze holownicze jako jedyne połączenie masy. Złe masowanie jest przyczyną pulsowania świateł, ich niedoświetlenia i błędów w systemie diagnostycznym pojazdu ciągnącego
Dlaczego warto wybrać LED zamiast żarówek do przyczepy?
Technologia LED w oświetleniu przyczep i naczep oferuje wyraźne korzyści zarówno operacyjne, jak i finansowe. Żywotność lamp LED przekracza zazwyczaj 30 000 godzin pracy, co oznacza praktycznie bezobsługową eksploatację przez cały cykl życia pojazdu. W porównaniu, standardowe żarówki halogenowe wytrzymują przeciętnie 500–1000 godzin.
Szczególnie istotny jest czas reakcji świateł STOP. Diody LED osiągają pełną jasność w czasie poniżej 100 milisekund, podczas gdy tradycyjna żarówka potrzebuje nawet 200–250 ms. Przy prędkości 90 km/h różnica ta przekłada się na skrócenie drogi ostrzegawczej o ponad 3 metry – co w przypadku naczep i ciężkich zestawów ma realny wpływ na bezpieczeństwo na autostradach.
Jak wygląda kontrola oświetlenia przyczepy na SKP?
Podczas badania technicznego na Stacji Kontroli Pojazdów diagnosta sprawdza zgodność oświetlenia przyczepy z wymogami technicznymi: obecność wszystkich wymaganych lamp, ich homologację, stan techniczny, kąty świecenia, barwę oraz działanie wszystkich funkcji. Niesprawne lub niehomologowane oświetlenie kwalifikuje się jako usterka zasadnicza lub krytyczna.
Na polskich SKP diagnosta weryfikuje oświetlenie przyczepy zgodnie z rozporządzeniem w sprawie zakresu i sposobu przeprowadzania badań technicznych pojazdów. Usterki klasyfikowane są w trzech kategoriach:
-
DROBNA
Drobne uszkodzenie klosza nieograniczające funkcji, lekkie zabrudzenie lamp, nieznaczne odchylenie kąta świecenia – pojazd dopuszczony do ruchu, zalecana naprawa
-
ZASADNICZA
Niesprawna lampa STOP, brak lub niesprawna lampa tylna, nieprawidłowy kąt świecenia kierunkowskazu – wynik negatywny, pojazd musi przejść ponowne badanie po naprawie
-
KRYTYCZNA
Brak oświetlenia tylnego uniemożliwiający bezpieczne uczestnictwo w ruchu drogowym, brak lamp obrysowych na szerokim pojeździe – wynik negatywny z natychmiastowym zatrzymaniem dowodu rejestracyjnego
💡 Rekomendacje eksperta dalekosiezne.pl
Na podstawie wieloletnich doświadczeń w branży oświetlenia LED dla pojazdów, rekomendujemy:
- ▸ Wybieraj wyłącznie lampy z homologacją ECE i klasą szczelności minimum IP67 – szczególnie ważne dla naczep chłodniczych i pojazdów rolniczych pracujących w trudnych warunkach
- ▸ Przy wymianie całego oświetlenia naczepy zawsze wymieniaj jednocześnie wiązkę przewodów – stara instalacja z korozją zniszczy nowe lampy w ciągu kilku miesięcy
- ▸ Lampy tylne zespolone w układzie 24V (ciężarówki, naczepy) muszą być specjalnie oznaczone – lampy 12V podłączone do sieci 24V przepalają się natychmiastowo
- ▸ Przed corocznym badaniem technicznym przyczepy sprawdź wszystkie funkcje oświetlenia przy pomocy drugiej osoby – szczególnie lampy STOP i kierunkowskazy, które najczęściej powodują odrzucenie na SKP
Kiedy wymagana jest zmiana wpisu w dowodzie rejestracyjnym przyczepy?
Wymiana lamp na identyczne zamienniki LED (te same funkcje, ta sama pozycja montażu) nie wymaga zmian w dokumentach rejestracyjnych. Jednak modyfikacje zmieniające liczbę lamp, ich rozmieszczenie lub dodające nowe funkcje (np. montaż dodatkowych świateł obrysowych) mogą wymagać wpisu w stacji kontroli pojazdów lub w wydziale komunikacji.
Granica między dozwoloną „naprawą" a „modyfikacją" jest w Polsce często niejasna. Poniżej praktyczne wskazówki, kiedy i jak działać:
- ✓ Nie wymaga zmian w dokumentach: wymiana żarówki na LED w tej samej lampie, wymiana uszkodzonej lampy na identyczny model LED z homologacją ECE, wymiana klosza
- ! Wymaga dodatkowej dokumentacji lub odbioru SKP: zmiana pozycji montażu lampy, dodanie nowych źródeł światła nieujętych w pierwotnej dokumentacji pojazdu, rozbudowa instalacji elektrycznej (nowe obwody)
- ✗ Bezwzględnie wymaga wpisu do CEPiK: zmiany wpływające na wymiary pojazdu, montaż oświetlenia ostrzegawczego (koguty, stroboskopy) wymagającego osobnego zezwolenia, zmiany w układzie hamulcowym powiązanym z oświetleniem
📋 Podsumowanie – checklist przed montażem LED na przyczepie
- Sprawdź napięcie instalacji przyczepy (12V / 24V)
- Wybierz lampy z homologacją ECE i klasą min. IP67
- Sprawdź typ złącza (7-pin / 13-pin) i stan wiązki
- Przygotuj rezystory obciążające lub sprawdź kompatybilność z CANbus
- Uszczelnij wszystkie złącza elektryczne konektorami IP67
- Wykonaj prawidłowe masowanie bezpośrednio do ramy przyczepy
- Sprawdź wysokości montażu zgodnie z przepisami ECE
- Przetestuj wszystkie funkcje przed wyjazdem na drogę
Często zadawane pytania
Jakie oświetlenie jest obowiązkowe na przyczepie według polskiego prawa?
Każda przyczepa musi posiadać lampy tylne zespolone (stop, pozycja, kierunkowskaz), lampę przeciwmgłową tylną, tablice odblaskowe oraz lampy obrysowe przy szerokości powyżej 1,6 m. Naczepy wymagają dodatkowo lampy cofania i tablic wyróżniających zgodnie z regulaminami EKG ONZ R7, R6, R38, R23 i R3.
Czy lampy LED do przyczepy muszą mieć homologację ECE?
Tak, wyłącznie lampy z homologacją ECE (EKG ONZ) są legalne na polskich drogach. Prawidłowa lampa musi posiadać oznaczenie „E" z numerem kraju (np. E20 dla Polski), numer regulaminu odpowiedni dla funkcji (np. R7, R38) oraz klasę szczelności minimum IP67. Lampy bez homologacji skutkują negatywnym wynikiem badania SKP.
Jak rozwiązać problem szybkiego migania kierunkowskazów po montażu LED w przyczepie?
Problem szybkiego migania wynika z niskiej rezystancji LED. Rozwiązania są trzy: rezystory obciążające montowane równolegle do lampy (koszt 10–30 zł/szt.), wymiana przekaźnika błyskowego na wersję dedykowaną LED, lub dekoder CANbus dla nowoczesnych ciągników siodłowych z magistralą CAN. Rezystory wymagają montażu na metalowej powierzchni ze względu na generowane ciepło.
Ile kosztują rezystory obciążające do lamp LED w przyczepie?
Rezystory obciążające, eliminujące problem szybkiego migania kierunkowskazów LED, kosztują od 10 do 30 zł za sztukę. To najtańsze rozwiązanie problemu diagnostyki żarówek, jednak generują ciepło i wymagają montażu na metalowej powierzchni, z dala od elementów plastikowych przyczepy lub naczepy.
Jakie kary grożą za nieprawidłowe oświetlenie przyczepy w Polsce?
Nieprawidłowe oświetlenie przyczepy na polskich drogach grozi mandatem do 500 zł oraz zatrzymaniem pojazdu przez policję lub ITD do czasu usunięcia nieprawidłowości. Podczas kontroli SKP brak wymaganego oświetlenia klasyfikowany jest jako usterka krytyczna, skutkująca natychmiastowym zatrzymaniem dowodu rejestracyjnego przyczepy.
Jakie są wymagania techniczne dotyczące wysokości montażu lamp tylnych na naczepie?
Lampy tylne zespolone na naczepie muszą być zamontowane na wysokości od 350 mm do 1500 mm nad poziomem jezdni. Jeśli konstrukcja pojazdu to wymusza, dopuszczalna jest wysokość do 2100 mm. Kąt widzenia musi wynosić minimum 45° w poziomie i 15° w pionie. Lampa przeciwmgłowa tylna wymaga wysokości 250–1000 mm i odstępu min. 100 mm od lampy STOP.
LED czy żarówki halogenowe – co lepsze do oświetlenia przyczepy?
LED zdecydowanie przewyższa żarówki halogenowe. Diody LED zużywają o 70% mniej energii, działają ponad 30 000 godzin (halogen 500–1000 h) i reagują w czasie poniżej 100 ms (halogen 200–250 ms). Przy prędkości 90 km/h szybsza reakcja LED skraca drogę ostrzegawczą o ponad 3 metry, co ma kluczowe znaczenie dla bezpieczeństwa zestawów ciężarowych.
Dlaczego lampy LED na przyczepie przestają działać po kilku miesiącach?
Najczęstszą przyczyną są korozja złączy elektrycznych i złe masowanie. Zwykłe złączki elektryczne bez uszczelnienia korodują po 1–2 sezonach przy zimowym soleniu dróg. Przewód masowy podłączony wyłącznie przez złącze holownicze zamiast bezpośrednio do ramy przyczepy powoduje pulsowanie i niedoświetlenie lamp. Rozwiązaniem są wodoodporne konektory IP67 lub termokurczliwe tulejki z klejem.
Źródła i referencje
1. Ministerstwo Infrastruktury RP - "Rozporządzenie w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia (Dz.U. 2003 nr 32 poz. 262 z późn. zm.)"
2. EKG ONZ / UNECE - "Regulamin nr 48 EKG ONZ – Instalacja urządzeń oświetleniowych i sygnalizacji świetlnej w pojazdach silnikowych i ich przyczepach"
3. Instytut Transportu Samochodowego (ITS) - "Analiza przyczyn negatywnych wyników badań technicznych pojazdów w stacjach kontroli pojazdów w Polsce"
4. Główny Inspektorat Transportu Drogowego (GITD) - "Raport roczny z kontroli drogowych pojazdów ciężarowych i przyczep na drogach krajowych"
5. Polski Związek Przemysłu Motoryzacyjnego (PZPM) - "Rejestr pojazdów w Polsce – statystyki i dane techniczne przyczep i naczep zarejestrowanych w systemie CEPiK"
6. Urząd Transportu Technicznego / TÜV SÜD Polska - "Wymagania homologacyjne dla oświetlenia LED przyczep i naczep zgodne z dyrektywą 2007/46/WE oraz regulaminami UNECE"
