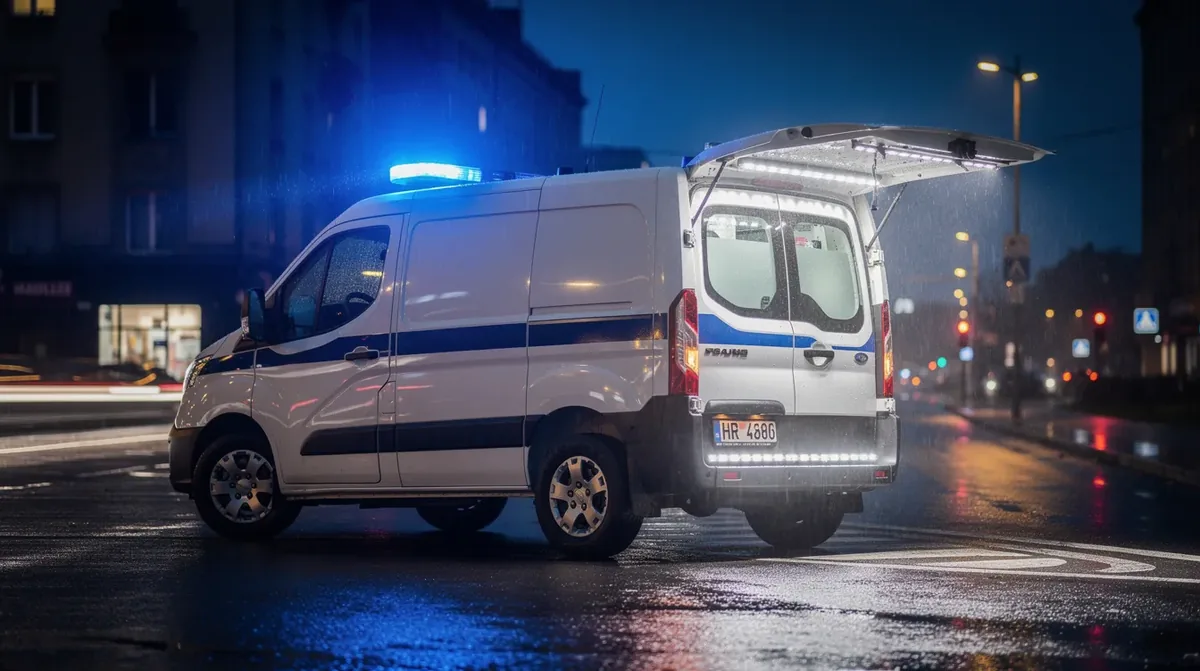

Oświetlenie LED ambulansów: koguty i lampy robocze

Kluczowe informacje o oświetleniu LED w pojazdach medycznych

✓ Ambulanse i pojazdy sanitarne podlegają ścisłym wymogom technicznym Ministerstwa Zdrowia oraz normie PN-EN 1789 dotyczącej pojazdów ratownictwa medycznego.
✓ Oświetlenie ostrzegawcze na ambulansach musi być homologowane według regulaminu ECE R65 i emitować światło niebieskie lub niebiesko-żółte.
✓ Lampy robocze LED o klasie szczelności minimum IP67 są wymagane w komorach załadunkowych ambulansów dla zapewnienia bezpieczeństwa i higieny.
✓ W Polsce działa ponad 1 600 karetek pogotowia i pojazdów sanitarnych. Każdy z nich przechodzi obowiązkowe badania techniczne SKP z weryfikacją oświetlenia.

Jakie przepisy regulują oświetlenie LED pojazdów medycznych w Polsce?

Oświetlenie pojazdów medycznych w Polsce reguluje przede wszystkim Rozporządzenie Ministra Zdrowia w sprawie wymagań dla ambulansów, norma PN-EN 1789, Prawo o Ruchu Drogowym (Ustawa z dnia 20 czerwca 1997 r.) oraz regulaminy ECE dotyczące homologacji świateł ostrzegawczych. Wszystkie pojazdy muszą spełniać te wymogi łącznie.

Polski system ratownictwa medycznego stawia przed producentami i użytkownikami pojazdów sanitarnych bardzo konkretne wymagania. Ministerstwo Zdrowia precyzuje nie tylko wyposażenie medyczne, ale również parametry techniczne samego pojazdu, w tym jego oświetlenie. Kluczowe akty prawne to:

1
Rozporządzenie Ministra Zdrowia z dnia 3 listopada 2011 r.
Określa szczegółowe wymagania techniczne dla pojazdów uprzywilejowanych służby zdrowia, w tym wymogi dotyczące świateł sygnalizacyjnych i roboczych.
2
Norma PN-EN 1789:2020
Europejska norma dla pojazdów ratownictwa medycznego. Definiuje kategorie ambulansów (A1, A2, B, C) i wymogi dotyczące oświetlenia wnętrza przedziału medycznego, minimum 300 luksów.
3
Regulamin ECE R65
Homologacja dla świateł ostrzegawczych. Ambulanse i pojazdy sanitarne używają kogutów i belek błyskowych wyłącznie z certyfikatem ECE R65.
4
Prawo o Ruchu Drogowym, art. 53
Definiuje pojazd uprzywilejowany i zezwala na stosowanie niebieskich świateł ostrzegawczych wyłącznie przez pojazdy ratownicze, policję i inne służby.

WAŻNE: Stosowanie niebieskich świateł błyskowych przez pojazdy nieposiadające statusu uprzywilejowanego jest wykroczeniem zagrożonym mandatem do 500 zł i punktami karnymi. Samodzielny montaż bez homologacji ECE R65 skutkuje brakiem pozytywnego wyniku przeglądu SKP.

Jakie oświetlenie ostrzegawcze LED jest wymagane na ambulansach i pojazdach sanitarnych?

Na ambulansach wymagane jest oświetlenie ostrzegawcze LED w kolorze niebieskim lub niebiesko-żółtym z homologacją ECE R65. Belki LED (lightbary) montowane na dachu muszą emitować co najmniej 12 błysków na minutę i być widoczne z odległości minimum 150 metrów w dzień.

Współczesne systemy oświetlenia ostrzegawczego w pojazdach medycznych bazują niemal wyłącznie na technologii LED. Przewaga nad tradycyjnymi lampami halogenowymi i ksenonowymi jest miażdżąca: diody LED zużywają do 80% mniej energii, działają ponad 50 000 godzin i osiągają pełną jasność w ułamku sekundy.

Typy świateł ostrzegawczych LED w pojazdach ratownictwa medycznego

Typ urządzenia	Zastosowanie	Wymóg homologacji	Kolor
Belka LED (lightbar)	Dach ambulansu, widoczność 360°	ECE R65 obowiązkowy	Niebieski
Kogut LED	Pojazd sanitarny, transport krwi	ECE R65 obowiązkowy	Niebieski
Stroboskopy LED grille	Przednie i tylne oświetlenie ostrzegawcze	ECE R65 obowiązkowy	Niebieski/czerwony
Tablice kierunkowe LED	Zarządzanie ruchem na miejscu zdarzenia	ECE R65 + R104	Pomarańczowy/biały

300 lx

minimalne natężenie oświetlenia w przedziale medycznym wg PN-EN 1789

50 000 h

żywotność diod LED vs 1 500 h dla lamp halogenowych

IP67

minimalna klasa szczelności lamp w komorze medycznej ambulansu

Jakie lampy robocze LED stosuje się w komorach medycznych ambulansów?

W komorach medycznych ambulansów stosuje się lampy robocze LED o barwie białej neutralnej (4 000-5 000 K), natężeniu minimum 300 luksów, klasie szczelności IP67 lub wyższej oraz napięciu zasilania 12V lub 24V DC. Norma PN-EN 1789 wymaga możliwości regulacji intensywności oświetlenia.

Przedział medyczny ambulansu to specyficzne środowisko pracy. Ratownicy medyczni potrzebują doskonałego oświetlenia do wykonywania procedur takich jak intubacja, zakładanie wkłucia dożylnego czy ocena stanu pacjenta. Jednocześnie lampy muszą wytrzymać warunki panujące w pojeździe ratunkowym: wibracje, wahania temperatury od -30°C do +70°C, wilgoć oraz środki dezynfekcyjne.

Parametry lamp roboczych LED dla ambulansów

Temperatura barwowa: 4 000-5 000 K (biała neutralna)
Barwa neutralna zapewnia najdokładniejsze odwzorowanie kolorów skóry i krwi. Zbyt ciepłe światło (poniżej 3 500 K) może maskować zmiany skórne. Zbyt zimne (powyżej 6 000 K) powoduje zmęczenie wzroku podczas długich dyżurów.
Wskaźnik oddawania barw CRI powyżej 90
Wysoki wskaźnik CRI (Color Rendering Index) jest kluczowy w diagnostyce medycznej. CRI powyżej 90 oznacza, że kolory są postrzegane niemal tak samo jak w świetle dziennym.
Klasa szczelności IP67 lub IP68
Mycie i dezynfekcja komory medycznej wymaga odporności na strugi wody i środki chemiczne. IP67 zapewnia ochronę przed zanurzeniem do 1 metra przez 30 minut.
Odporność na wibracje wg normy IEC 60068-2-6
Ambulanse jeżdżą często z dużą prędkością po polskich drogach w złym stanie. Lampy muszą wytrzymać nieustanne wibracje bez luzowania się połączeń i uszkodzenia diod.

Jakie są wymagania dotyczące lamp obrysowych LED na pojazdach sanitarnych i ambulansach?

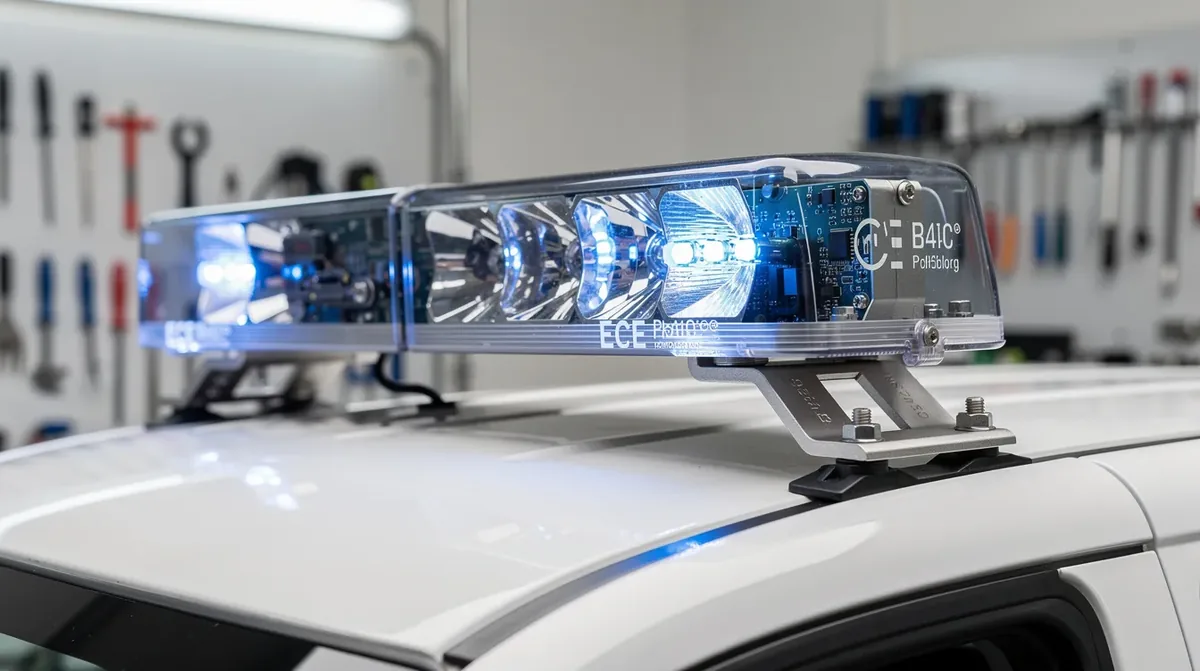

Kogut LED z homologacją ECE R65 zamontowany na dachu pojazdu sanitarnego – niebieskie światło ostrzegawcze zgodne z polskimi przepisami ratownictwa medycznego

Ambulanse typu B i C (busy sanitarne) jako pojazdy o długości powyżej 6 metrów lub szerokości powyżej 2,1 metra muszą być wyposażone w lampy obrysowe LED zgodnie z regulaminem ECE R7. Lampy muszą być w kolorze białym z przodu i czerwonym z tyłu, klasa szczelności minimum IP54.

Pojazdy sanitarne oparte na podwoziach busów (np. Mercedes Sprinter, Volkswagen Crafter, Fiat Ducato) często przekraczają wymiary obligujące do montażu lamp obrysowych. W Polsce wymóg ten dotyczy pojazdów o szerokości przekraczającej 2,1 metra lub długości ponad 6 metrów.

Lampy obrysowe LED na pojazdach medycznych mają podwójną rolę. Po pierwsze, oznaczają gabaryty pojazdu dla innych uczestników ruchu. Po drugie, poprawiają widoczność ambulansu stojącego na miejscu zdarzenia nocą. Dobrej jakości lampy obrysowe LED pobierają zaledwie 0,5-2W przy strumieniu świetlnym 50-150 lumenów, co jest znikobące dla instalacji elektrycznej pojazdu.

Pozycja montażu	Kolor lampy	Homologacja	Min. IP
Przód górny narożnik lewy/prawy	Biały	ECE R7	IP54
Tył górny narożnik lewy/prawy	Czerwony	ECE R7	IP54
Boczne środkowe (opcjonalne)	Pomarańczowy	ECE R91	IP54

Jakie oświetlenie LED jest wymagane w pojazdach do transportu krwi i materiałów medycznych?

Pojazdy do transportu krwi i materiałów biologicznych mogą być wyposażone w niebieskie światła ostrzegawcze i syreny tylko wtedy, gdy posiadają status pojazdu uprzywilejowanego nadany przez starostę lub prezydenta miasta. Bez tego statusu mogą stosować jedynie pomarańczowe światła ostrzegawcze zgodnie z Prawem o Ruchu Drogowym.

Transport krwi, narządów do przeszczepów i materiałów biologicznych to szczególna kategoria w polskim systemie ratownictwa medycznego. Pojazdy te nierzadko obsługiwane są przez centra krwiodawstwa, regionalne banki krwi (RCKiK) lub wyspecjalizowane firmy kurierskie na zlecenie szpitali.

Status prawny i oświetlenie pojazdów transportu medycznego

Pojazd UPRZYWILEJOWANY (art. 53 PRD)

✓ Niebieskie koguty LED z homologacją ECE R65
✓ Syrena dwutonowa lub elektroniczna
✓ Może nie stosować się do niektórych przepisów ruchu
✓ Wymaga decyzji administracyjnej i wpisu do CEPiK

Pojazd SANITARNY (bez uprzywilejowania)

✓ Pomarańczowe/żółte stroboskopy LED (ECE R65)
✓ Napisy i oznakowanie pojazdu medycznego
✓ Podlega normalnym przepisom ruchu drogowego
✓ Wpis do CEPiK jako pojazd specjalny (sanitarny)

Ważna uwaga dotycząca CEPiK: pojazd musi mieć wpisany typ nadwozia i przeznaczenie jako "sanitarny" lub "uprzywilejowany" w systemie rejestracji. Stacja Kontroli Pojazdów podczas przeglądu SKP weryfikuje zgodność zamontowanego oświetlenia z wpisem w dokumentach pojazdu. Nieodpowiedni kolor lub brak homologacji skutkuje brakiem pozytywnego wyniku przeglądu.

Jak dobrać wiązki przewodów do instalacji oświetlenia LED w ambulansach?

Wiązki przewodów do instalacji LED w ambulansach powinny mieć przekrój minimum 1,5 mm² dla lamp obrysowych i do 6 mm² dla belek LED. Instalacja musi być wykonana przewodami o izolacji odpornej na temperaturę do 105°C i środki chemiczne, z bezpiecznikami na każdym obwodzie i złączami wodoszczelnymi IP67.

Profesjonalna instalacja elektryczna oświetlenia LED w pojeździe medycznym to fundament bezpieczeństwa. Ambulans jest pojazdem pracującym często 24 godziny na dobę, w ekstremalnych warunkach. Awaria instalacji elektrycznej może bezpośrednio zagrożyć życiu pacjenta i ratowników.

Kluczowe zasady instalacji elektrycznej oświetlenia LED w pojeździe medycznym

1
Oddzielny obwód dla świateł ostrzegawczych
Belki LED i koguty powinny być podłączone bezpośrednio do akumulatora przez bezpiecznik (30-40A), niezależnie od pozostałej instalacji pojazdu. Dzięki temu awaria innego obwodu nie wyłączy świateł alarmowych.
2
Przewody do podwójnej izolacji
W środowisku ambulansu stosuje się środki dezynfekcyjne (chlor, alkohole). Przewody muszą być odporne na działanie tych substancji. Zalecane są przewody z izolacją PVC lub XLPE odporne chemicznie.
3
Złącza wodoszczelne w komorze medycznej
Wszystkie złącza wewnątrz komory sanitarnej powinny mieć klasę szczelności co najmniej IP67. Złącza DT (Deutsch) lub podobne rozwiązania automotive są standardem w profesjonalnych zabudowach ambulansów.
4
Zabezpieczenie przed spadkiem napięcia
Podczas akcji ratowniczej z pracującymi urządzeniami medycznymi napięcie w instalacji może spaść. Lampy LED z zakresem napięcia 10-32V DC działają stabilnie zarówno w pojazdach 12V (samochody osobowe) jak i 24V (autobusy, duże busy).

Dlaczego technologia LED jest lepsza od halogenów i ksenonów w pojazdach medycznych?

Technologia LED w pojazdach medycznych jest lepsza od halogenów i ksenonów z czterech kluczowych powodów: zużywa do 80% mniej energii, trwa 30 razy dłużej, osiąga pełną jasność natychmiastowo bez czasu rozgrzewania oraz nie jest wrażliwa na wibracje charakterystyczne dla jazdy ambulansem.

W pojazdach medycznych pracujących 24 godziny na dobę, 365 dni w roku, kwestia niezawodności i kosztów eksploatacji jest krytyczna. Analiza kosztów całkowitych (TCO) jednoznacznie wskazuje na przewagę LED.

Porównanie technologii oświetlenia w pojazdach medycznych

Parametr	LED	Halogen	Ksenon/HID
Żywotność	50 000 h	1 000-1 500 h	2 000-3 000 h
Pobór mocy (kogut)	15-25W	55-100W	35-70W
Czas rozgrzewania	Natychmiastowy	Natychmiastowy	15-30 sekund
Odporność na wibracje	Bardzo wysoka	Niska	Średnia

Co sprawdza stacja SKP podczas przeglądu technicznego ambulansu lub pojazdu sanitarnego?

Podczas przeglądu SKP ambulansu kontrolowane są: homologacje wszystkich świateł (ECE R65 dla ostrzegawczych), zgodność koloru świateł z dokumentami w CEPiK, sprawność lamp obrysowych i tylnych zespolonych, szczelność i mocowanie lamp w komorze medycznej oraz poprawność instalacji elektrycznej bez widocznych uszkodzeń.

Pojazdy ratownictwa medycznego, podobnie jak wszystkie pojazdy w Polsce, podlegają obowiązkowym badaniom technicznym. Ambulanse klasy C (ratunkowe) dodatkowo podlegają inspekcjom ze strony organów nadzoru medycznego. Pierwsze badanie odbywa się co roku (nie co dwa lata jak dla zwykłych aut).

✓
Homologacja świateł ostrzegawczych: każdy kogut, belka LED lub stroboskop musi mieć widoczny znacznik homologacji ECE R65 na obudowie lub tabliczce znamionowej.
✓
Kolor świateł ostrzegawczych: wyłącznie niebieski dla pojazdów uprzywilejowanych ratownictwa medycznego. Żółty lub pomarańczowy dla pojazdów sanitarnych bez uprzywilejowania.
✓
Lampy pozycyjne i obrysowe: sprawność, kolor, montaż zgodny z wymiarami pojazdu. Uszkodzona lub migocząca lampa obrysowa to podstawa do negatywnego wyniku badania SKP.
✓
Tylne lampy zespolone: stop, cofania, kierunkowskazy, odblask. W ambulansach wymagana jest dodatkowa lampa cofania o zwiększonym strumieniu świetlnym ze względu na specyfikę pracy przy załadunku noszami.

Praktyczna wskazówka dla operatorów flot pojazdów medycznych

Prowadź dokumentację fotografi czną stanu oświetlenia po każdej poważniejszej kolizji lub wypadku drogowym z udziałem pojazdu medycznego. Ubezpieczyciel może kwestionować roszczenia dotyczące uszkodzonego oświetlenia bez dowodów. Stosuj wyłącznie lampy LED z pełną dokumentacją homologacyjną. Przy zakupie lamp żądaj certyfikatu ECE, karty katalogowej z parametrami technicznymi i karty gwarancyjnej.

Jak wygląda profesjonalne doradztwo i dobór oświetlenia LED dla floty pojazdów medycznych?

Dobór oświetlenia LED dla floty pojazdów medycznych wymaga analizy statusu prawnego pojazdów, ich kategorii wg PN-EN 1789, specyfiki tras i warunków pracy. Specjalista powinien ocenić instalację elektryczną, zaproponować komponenty z homologacją ECE i zaplanować montaż z pełną dokumentacją techniczną.

Zarządcy flot pojazdów medycznych, dyrektorzy techniczni szpitali i kierownicy stacji ratownictwa medycznego coraz częściej zlecają kompleksowe audyty stanu oświetlenia LED w swoich pojazdach. Modernizacja oświetlenia LED w całej flocie przynosi wymierne korzyści: redukcję kosztów konserwacji o 60-70%, poprawę bezpieczeństwa i eliminację problemów podczas przeglądów SKP.

Przy wyborze dostawcy oświetlenia LED dla pojazdów medycznych warto zwrócić uwagę na dostępność kompletnych wiązek przewodów dedykowanych do konkretnych modeli ambulansów (Mercedes Sprinter, VW Crafter, Fiat Ducato, Renault Master). Profesjonalne wiązki z gotowymi złączami i instrukcją montażu skracają czas instalacji z kilku godzin do około 45-60 minut i eliminują błędy montażowe.

Podsumowanie: kluczowe zasady oświetlenia LED w pojazdach medycznych

Wymogi prawne

✓ Homologacja ECE R65 dla świateł ostrzegawczych
✓ Kolor niebieski tylko dla pojazdów uprzywilejowanych
✓ Norma PN-EN 1789 dla ambulansów
✓ Wpis w CEPiK zgodny z oświetleniem

Parametry techniczne

✓ Min. 300 luksów w przedziale medycznym
✓ Klasa szczelności IP67 dla lampy roboczej
✓ CRI powyżej 90 dla diagnozy medycznej
✓ Zakres napięcia 10-32V DC

Często zadawane pytania

Jakie przepisy regulują oświetlenie LED ambulansów i pojazdów sanitarnych w Polsce?

Oświetlenie pojazdów medycznych w Polsce reguluje Rozporządzenie Ministra Zdrowia z 3 listopada 2011 r., norma PN-EN 1789:2020, Prawo o Ruchu Drogowym (art. 53) oraz regulamin ECE R65 dla świateł ostrzegawczych. Wszystkie te akty prawne muszą być spełnione łącznie przez każdy pojazd sanitarny.

Czy lampy LED są lepsze od halogenów w pojazdach ratownictwa medycznego?

Tak, lampy LED są zdecydowanie lepsze. Zużywają do 80% mniej energii, działają 50 000 godzin wobec zaledwie 1 000-1 500 h dla halogenów, osiągają pełną jasność natychmiastowo i wykazują bardzo wysoką odporność na wibracje. Kogut LED pobiera 15-25W, halogenowy odpowiednik 55-100W.

Jak zamontować wiązki przewodów do belek LED ostrzegawczych w ambulansie?

Belkę LED należy podłączyć bezpośrednio do akumulatora przez oddzielny bezpiecznik 30-40A, niezależnie od pozostałej instalacji pojazdu. Stosuj przewody o przekroju minimum 6 mm² z izolacją odporną na temperaturę 105°C, złącza wodoszczelne IP67 oraz przewody odporne na środki dezynfekcyjne (PVC lub XLPE).

Ile wynosi minimalne natężenie oświetlenia w przedziale medycznym ambulansu?

Norma PN-EN 1789:2020 wymaga minimum 300 luksów natężenia oświetlenia w przedziale medycznym ambulansu. Lampy robocze LED muszą mieć barwę białą neutralną 4 000-5 000 K, wskaźnik oddawania barw CRI powyżej 90 oraz klasę szczelności minimum IP67 ze względu na mycie i dezynfekcję.

Jakie kolory świateł ostrzegawczych LED są dozwolone w Polsce na pojazdach sanitarnych?

W Polsce wyłącznie pojazdy uprzywilejowane (art. 53 PRD) mogą używać niebieskich kogutów LED z homologacją ECE R65. Pojazdy sanitarne bez statusu uprzywilejowanego mogą stosować jedynie pomarańczowe lub żółte stroboskopy LED. Używanie niebieskich świateł bez uprzywilejowania grozi mandatem do 500 zł i punktami karnymi.

Jakie parametry techniczne muszą mieć lampy robocze LED w komorze medycznej ambulansu?

Lampy robocze LED w komorze medycznej muszą spełniać: temperatura barwowa 4 000-5 000 K, wskaźnik CRI powyżej 90, klasa szczelności IP67 lub IP68, odporność na wibracje wg IEC 60068-2-6, zakres napięcia 10-32V DC oraz wytrzymałość temperaturową od -30°C do +70°C. Wymagana jest możliwość regulacji intensywności oświetlenia.

Kogut LED czy belka LED (lightbar) – co wybrać dla ambulansu?

Na ambulansach standardem jest belka LED montowana na dachu, zapewniająca widoczność 360° z obowiązkową homologacją ECE R65. Kogut LED stosuje się głównie w mniejszych pojazdach sanitarnych i pojazdach transportu krwi. Oba rozwiązania muszą emitować minimum 12 błysków na minutę i być widoczne z odległości co najmniej 150 metrów w dzień.

Dlaczego ambulans nie przeszedł przeglądu SKP z powodu oświetlenia LED?

Najczęstsze przyczyny negatywnego wyniku SKP to: brak znacznika homologacji ECE R65 na kogutach lub belce LED, niezgodność koloru świateł z wpisem w CEPiK, uszkodzone lub migoczące lampy obrysowe, brak lampy cofania o zwiększonym strumieniu oraz widoczne uszkodzenia instalacji elektrycznej. Ambulanse podlegają corocznemu przeglądowi obowiązkowemu.

Jakie lampy obrysowe LED są wymagane na busach sanitarnych i ambulansach typu B?

Ambulanse typu B oparte na busach (Mercedes Sprinter, VW Crafter, Fiat Ducato) o szerokości powyżej 2,1 m lub długości ponad 6 m muszą mieć lampy obrysowe z homologacją ECE R7. Kolor biały z przodu i czerwony z tyłu, klasa szczelności minimum IP54. Opcjonalnie boczne lampy pomarańczowe wg ECE R91.

Co sprawdza stacja SKP podczas przeglądu technicznego pojazdu sanitarnego?

SKP weryfikuje homologacje ECE R65 wszystkich świateł ostrzegawczych, zgodność koloru świateł z dokumentami CEPiK, sprawność lamp obrysowych i tylnych zespolonych, szczelność i mocowanie lamp w komorze medycznej oraz poprawność instalacji elektrycznej. Ambulanse klasy C podlegają dodatkowo inspekcjom organów nadzoru medycznego.

Jak wygląda status prawny pojazdu do transportu krwi i jakie oświetlenie może stosować?

Pojazd transportu krwi lub narządów może używać niebieskich świateł LED i syren tylko po uzyskaniu statusu pojazdu uprzywilejowanego nadanego przez starostę lub prezydenta miasta z wpisem do CEPiK. Bez tego statusu wolno stosować wyłącznie pomarańczowe stroboskopy LED z homologacją ECE R65 i obowiązują go normalne przepisy ruchu.

Dlaczego modernizacja oświetlenia LED w flocie pojazdów medycznych jest opłacalna?

Modernizacja oświetlenia LED w flocie pojazdów medycznych redukuje koszty konserwacji o 60-70%, eliminuje problemy podczas przeglądów SKP i poprawia bezpieczeństwo akcji ratowniczych. W Polsce pracuje ponad 1 600 karetek i pojazdów sanitarnych. Żywotność LED to 50 000 godzin wobec 1 000-1 500 h dla halogenów, co oznacza drastyczne ograniczenie wymiany lamp.
