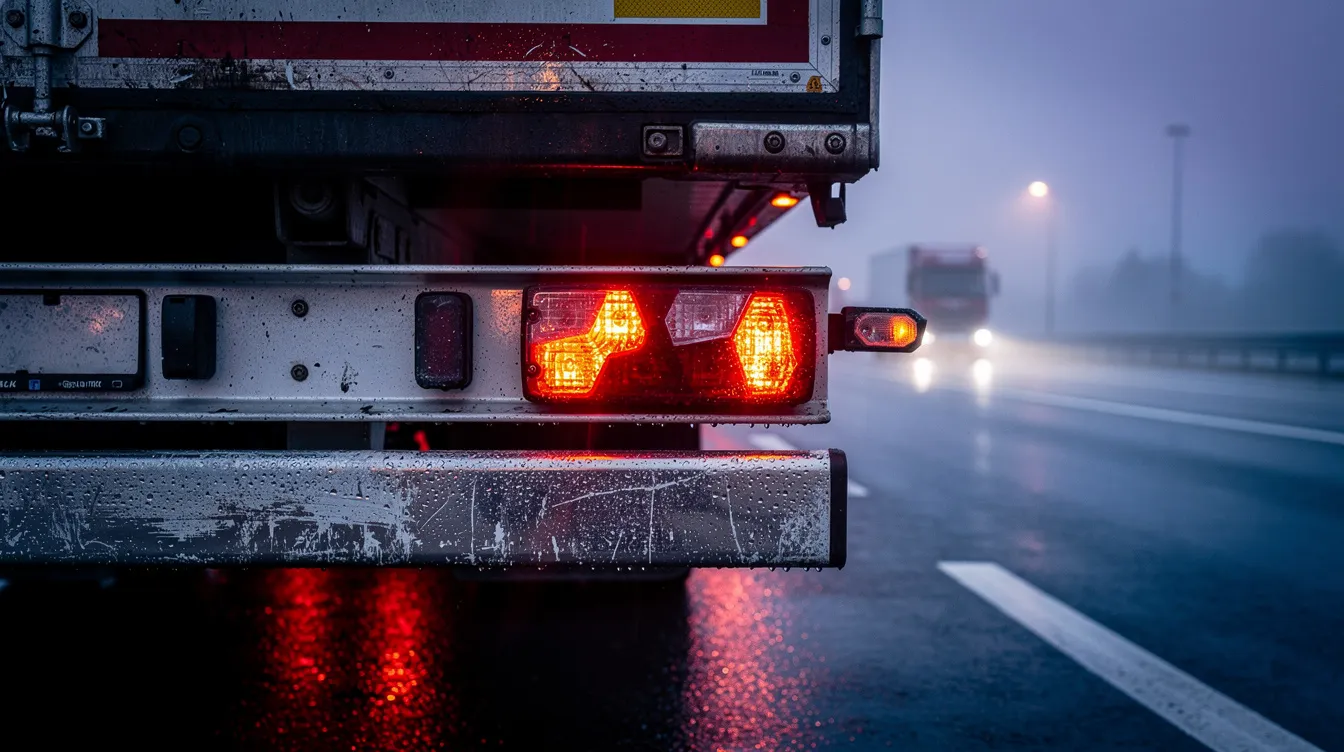

Lampy tylne LED na naczepach chłodniach i cysternach ADR
Kluczowe informacje – przeczytaj zanim kupisz
- ✓ Lampy tylne LED na naczepach chłodniach i cysternach muszą spełniać minimum IP67 – standardowe IP65 nie wystarczy przy myjniach wysokociśnieniowych i chemii drogowej.
- ✓ Cysterny ADR wymagają lamp z certyfikatem ATEX lub montowanych w strefach bezpieczeństwa – iskrzenie w pobliżu ładunków niebezpiecznych jest niedopuszczalne.
- ✓ Naczepa chłodnia traci do 15% wartości na SKP jeśli lampy tylne nie mają homologacji ECE R7 i ECE R10 – sprawdź certyfikaty przed zakupem.
- ✓ Wiązki przewodów do naczep chłodni muszą być wykonane z przewodów o izolacji odpornej na niskie temperatury (min. -40°C) – standardowe wiązki pękają zimą.
Polska flota naczep liczy ponad 320 000 zarejestrowanych jednostek, z czego niemal 40% to naczepy chłodnie i cysterny obsługujące transport żywności, paliw i materiałów niebezpiecznych. Lampy tylne zespolone LED w tych pojazdach pracują w ekstremalnych warunkach: sol drogowa, agresywne środki myjące, wibracje silnika chłodniczego oraz – w przypadku cystern – wymogi przepisów ADR dotyczące zapobiegania iskrzeniu. Awaria tylnych lamp to nie tylko mandat na drodze, to realny problem bezpieczeństwa i ryzyko zatrzymania naczepy przez ITD lub policję.
Dlaczego naczepa chłodnia niszczy zwykłe lampy tylne szybciej niż standardowa naczepa?
Naczepa chłodnia generuje unikalne zagrożenia dla lamp tylnych: wibracje agregatu chłodniczego pracującego 24/7, gwałtowne zmiany temperatur między wnętrzem komory (-25°C) a tylnym zderzakiem nagrzanym słońcem (+60°C) oraz mycie wysokociśnieniowe z chemią biobójczą stosowaną w transporcie żywności. Standardowe lampy LED wytrzymują w tych warunkach średnio 8–14 miesięcy, podczas gdy dedykowane lampy do naczep chłodni pracują bezawaryjnie ponad 5 lat.
Agregat chłodniczy generuje wibracje o częstotliwości 50–120 Hz z amplitudą przekraczającą normy dla standardowych pojazdów ciężarowych. To właśnie wibracje są najczęstszą przyczyną uszkodzeń lamp w naczepach chłodniach – nie temperatura ani wilgoć. Mikropęknięcia w płytce PCB z diodami LED powstają stopniowo i objawiają się początkowo jako migotanie lampy, a następnie całkowite zwarcie.
Do tego dochodzi chemia myjąca. Mycie naczep chłodni wymaga stosowania środków alkalicznych (pH 10–13) lub kwaśnych (pH 1–3) do dezynfekcji komory chłodniczej. Strugi środka myjącego spływają po tylnej ścianie naczepy i trafiają bezpośrednio na lampy. Uszczelki silikonowe niskiej jakości tracą elastyczność w ciągu 6–12 miesięcy, otwierając drogę chemii do wnętrza oprawy.
Porównanie warunków pracy lamp – tabela
| Czynnik | Standardowa naczepa | Naczepa chłodnia | Cysterna ADR |
|---|---|---|---|
| Wibracje | Niskie (droga) | Wysokie (agregat + droga) | Niskie-średnie |
| Chemia myjąca | Standardowa | Agresywna (pH 1–13) | Bardzo agresywna |
| Zakres temperatur | -20°C do +50°C | -35°C do +65°C | -25°C do +55°C |
| Wymagana klasa IP | IP65 | Min. IP67 | IP67 + ATEX (strefy) |
Jakie klasy IP i certyfikaty są wymagane dla lamp na naczepach chłodniach?
Minimalna klasa IP dla lamp tylnych na naczepach chłodniach to IP67 – pełna ochrona przed pyłem i zanurzeniem w wodzie do głębokości 1 metra przez 30 minut. Klasa IP69K (odporność na mycie wysokociśnieniowe) jest zalecana dla naczep myjonych automatycznie w myjniach tunelowych. Lampa musi posiadać homologację ECE R7 (światła pozycyjne) oraz ECE R58 (tylne lampy obrysowe dla naczep powyżej 2,1 m szerokości).
W Polsce Stacja Kontroli Pojazdów sprawdza obecność i sprawność lamp tylnych według przepisów rozporządzenia o warunkach technicznych pojazdów. Dla naczep o szerokości powyżej 2100 mm obowiązkowe są lampy obrysowe tylne (minimum 2 czerwone) z homologacją ECE R58. Brak ważnej homologacji na lampie to podstawa do odmowy wydania dowodu rejestracyjnego lub zatrzymania dowodu rejestracyjnego przez ITD.
Lista niezbędnych certyfikatów dla lamp tylnych zespolonych na naczepach
-
1
ECE R7 – homologacja dla świateł pozycyjnych, obrysowych i postojowych. Obowiązkowa dla wszystkich pojazdów poruszających się po drogach UE.
-
2
ECE R10 – zgodność elektromagnetyczna (EMC). Lampy LED generują zakłócenia elektromagnetyczne mogące wpływać na systemy ABS/EBS naczepy.
-
3
ECE R58 – tylne lampy obrysowe dla pojazdów o szerokości powyżej 2100 mm. Dotyczy większości naczep chłodni i cystern.
-
4
ECE R91 – lampy obrysowe boczne. Wymagane dla naczep powyżej 6 metrów długości, obowiązkowe na polskich drogach od 2004 roku.
-
5
IP67 lub IP69K – klasa szczelności potwierdzana certyfikatem IEC 60529. Lamp bez certyfikatu szczelności nie montuje się na naczepach chłodniach.

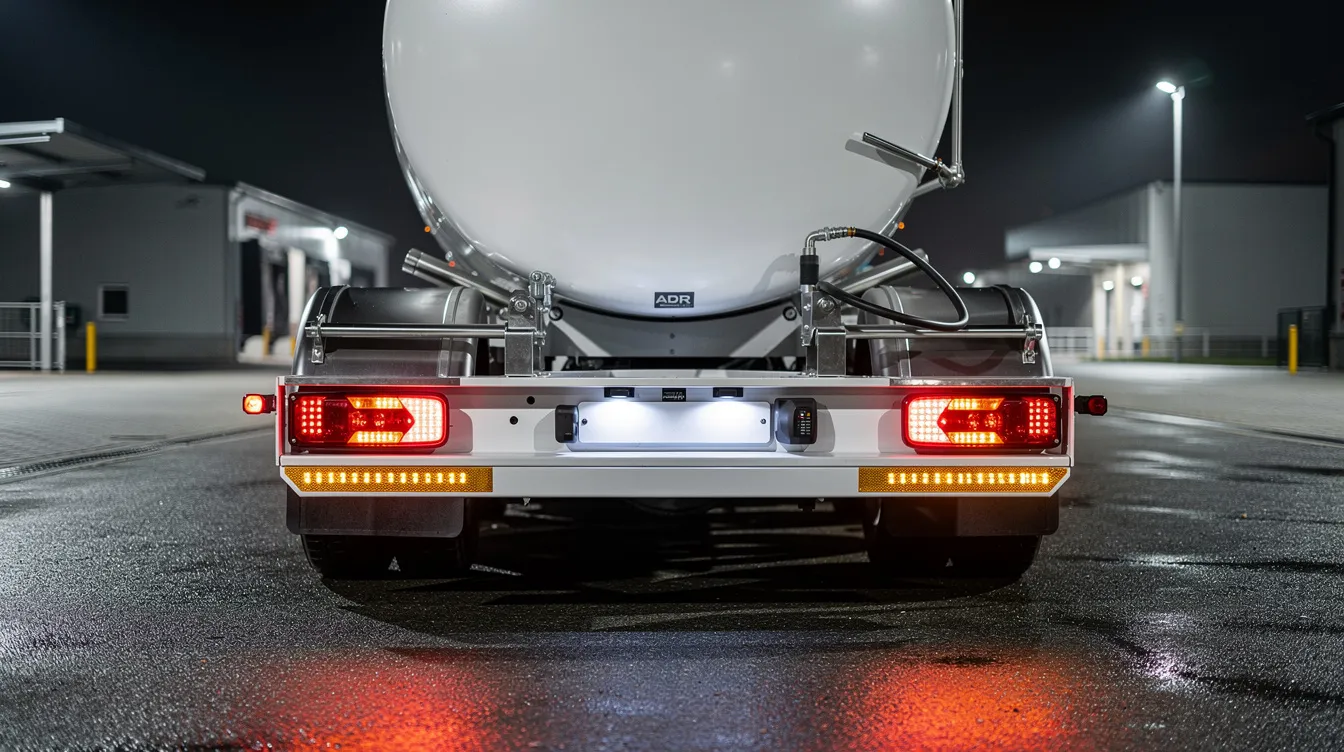

Jak przepisy ADR wpływają na montaż lamp tylnych na cysternach?
Umowa ADR (Accord européen relatif au transport international des marchandises Dangereuses par Route) nakłada szczególne wymagania na osprzęt elektryczny cystern. Lampy montowane w pobliżu otworów wlotowych, zaworów czy przewietrzników muszą spełniać normę ATEX (dyrektywa 2014/34/UE) lub być zamontowane poza strefami zagrożenia wybuchem. Naruszenie tych przepisów skutkuje cofnięciem świadectwa dopuszczenia pojazdu do przewozu ADR.
Cysterny do przewozu paliw (UN 1202, UN 1203, UN 1223) klasyfikowane są w grupach zagrożenia IIA lub IIB z temperaturą zapłonu T3 lub T4. Oznacza to, że żadne urządzenie elektryczne generujące iskry lub przekraczające temperaturę powierzchni 200°C (T3) nie może znajdować się w strefie 1 (do 1,5 m od otworu) ani strefie 2 (do 3 m od otworu) podczas załadunku lub rozładunku.
Praktyczna interpretacja dla montażu lamp tylnych: lampy zespolone zamontowane na tylnej ścianie cysterny muszą być oddalone od zaworów i wentylatorów o co najmniej 1 metr lub posiadać certyfikat Ex ia/ib (wewnętrznie bezpieczne). Większość profesjonalnych producentów lamp dla cystern ADR oferuje produkty certyfikowane w strefach Ex Zone 1 i Zone 2.
Strefy zagrożenia ATEX na cysternie – co to oznacza dla elektryki?
| Strefa ATEX | Odległość od otworu | Wymaganie dla lamp |
|---|---|---|
| Strefa 0 | Wewnątrz zbiornika | Brak lamp elektrycznych |
| Strefa 1 | 0–1,5 m od otworu | Ex ia lub Ex ib (kategoria 1G/2G) |
| Strefa 2 | 1,5–3 m od otworu | Ex ec lub Ex nA (kategoria 3G) |
| Poza strefą | Powyżej 3 m | Standardowe ECE, min. IP67 |
Jak prawidłowo zamontować lampy tylne LED na naczepie chłodni?
Montaż lamp tylnych na naczepie chłodni różni się od montażu na standardowej naczepie w trzech kluczowych aspektach: uszczelnienie połączeń elektrycznych masą kablową odporną na chemię, zastosowanie wiązek przewodów z izolacją TPE lub TPU odporną na temperatury od -40°C do +85°C oraz mocowanie lampy na podkładkach amortyzujących wibracje agregatu chłodniczego.
Krok po kroku: montaż lampy tylnej zespolonej LED na naczepie chłodni
-
1
Wybór lokalizacji i sprawdzenie podłoża
Tylna ściana naczepy chłodni wykonana jest najczęściej z aluminium lub stali nierdzewnej. Sprawdź grubość ściany (zazwyczaj 1,5–3 mm) i upewnij się, że śruby montażowe nie trafią w wzmocnienia strukturalne. Oznacz otwory pod montaż.
-
2
Przygotowanie otworu kablowego
Wykonaj otwór pod przepust kablowy wiertłem stopniowym – nie wyrzynarką. Zainstaluj gumowy przepust (grommet) odporny na temperaturę min. -40°C do +100°C. Bez uszczelnienia przepustu woda i chemia wpłyną do wnętrza nadwozia.
-
3
Montaż podkładek antywibracyjnych
Między lampę a ścianę naczepy zamontuj podkładki z gumy EPDM grubości min. 3 mm. Wibracje agregatu chłodniczego o amplitudzie przekraczającej 2G niszczą połączenia lutowane w płytce PCB w ciągu kilku miesięcy bez amortyzacji.
-
4
Połączenia elektryczne – złącza IP67
Używaj wyłącznie złącz wodoszczelnych IP67 (złącze Deutsch DT lub Superseal). Zaciski izolowane rurką termokurczliwą z klejem wewnętrznym. Nigdy nie stosuj zwykłych tulejek izolacyjnych – polskie zimy i myjnie wysokociśnieniowe rozerwą takie połączenie w sezonie.
-
5
Uszczelnienie obwodowe lampy
Po przykręceniu lampy uszczelnij jej obwód masą silikonową odporną na UV i chemię (np. silikonem Loctite 5900 lub równoważnym). Szczelina między lampą a ścianą naczepy to droga wnikania chemii pod ciśnieniem do złączy.
Co niszczy lampy tylne LED na naczepach – chemia drogowa i środki myjące?
Sól drogowa stosowana na polskich drogach (chlorek sodu i chlorek wapnia) penetruje mikroszczeliny w oprawach lamp i powoduje korozję styków elektrycznych w ciągu jednego sezonu zimowego. Chlorek wapnia – stosowany w Polsce od 2010 roku jako środek oblodzeniowy – jest znacznie bardziej agresywny dla aluminium i miedzi niż tradycyjna sól. Lampy bez powłoki galwanicznej na stykach tracą sprawność nawet w 2-3 sezonie zimowym.
W transporcie chłodniczym do agresji chemicznej drogowej dochodzi chemia sanitarna. Zgodnie z rozporządzeniem WE 852/2004 o higienie środków spożywczych, naczepy chłodnie muszą być myte i dezynfekowane środkami alkalicznymi i kwaśnymi. Strugi środka dezynfekującego spływają po tylnych drzwiach i lampach podczas mycia tylnej ściany naczepy.
pH 1–3
Środki kwaśne do mycia naczep chłodni (środki odwapniające)
pH 10–13
Środki alkaliczne (odtłuszczacze, środki dezynfekujące)
120 bar
Ciśnienie wody w myjniach tunelowych dla naczep
Rozwiązaniem jest wybór lamp z obudową z poliwęglanu (PC) lub ABS UV-odpornego zamiast tanich laminatów akrylowych, które żółkną i pękają w kontakcie z chemią alkaliczną już po 12–18 miesiącach. Klosze lamp powinny być certyfikowane według normy IK08 lub IK09 (odporność na uderzenia mechaniczne 5–10 J) – tylne lampy na naczepach regularnie dostają uderzeniami od rozrzutu drogi.
Jakie wiązki przewodów wybrać do lamp tylnych na naczepie chłodni?
Wiązki przewodów do naczep chłodni muszą być wykonane z przewodów o izolacji elastycznej w temperaturze -40°C – standardowe izolacje PVC twardnieją i pękają już w -15°C. Dedykowane wiązki TPE (termoplastyczny elastomer) lub gumowe zachowują elastyczność w całym zakresie temperatur roboczych naczep chłodniczych, czyli od -40°C do +85°C.
Przekrój przewodów ma kluczowe znaczenie dla stabilności napięcia przy długich naczepach. Standardowa naczepa o długości 13,6 m ma wiązkę tylną o długości 15–18 m od ciągnika do lamp. Przy prądzie lampy LED 0,5 A i przekroju 1,5 mm² spadek napięcia wynosi ok. 0,4 V – to akceptowalne. Ale przy 6 lampach tylnych (0,5 A każda = 3 A łącznie) i przekroju 1,5 mm² spadek sięga już 2,4 V, co może powodować niestabilną pracę lamp LED.
- Przekrój 2,5 mm² – minimalny zalecany dla wiązki głównej tylnych lamp naczepy powyżej 10 m
- Złącze ISO 7638 – standardowy 7-stykowy wtyk do oświetlenia naczepy, wymagany przez polskie prawo
- Oplot spiralny – ochrona wiązki przed obtarciami o krawędzie nadwozia, skróca żywotność wiązki o 60% gdy jest pominięty
- Bezpiecznik blokowy – zabezpieczenie przy skrzynce rozdzielczej, nie dopuszcza do spalenia całej wiązki przy zwarciu jednej lampy
Rekomendacje eksperta: jak wybrać lampy tylne LED do naczepy chłodni lub cysterny?
Ekspert ds. oświetlenia pojazdów ciężkich
Specjalista z 12-letnim doświadczeniem w homologacji i montażu oświetlenia naczep
- → Zawsze wymagaj fizycznej etykiety homologacji na lampie, nie tylko w dokumentacji – etykieta ECE z kółkiem i literą E potwierdza oryginalność certyfikatu.
- → Dla naczep chłodni wybieraj wyłącznie IP67 lub IP69K – kilkaset złotych oszczędności na tańszej lampie IP65 zamieni się w kilkutysięczną naprawę wiązki elektrycznej po sezonie zimowym.
- → W przypadku cystern ADR – skonsultuj się z serwisem UDT przed montażem lamp w promieniu 3 m od zaworów i otworów pomiarowych. Błąd kosztuje cofnięcie dopuszczenia ADR.
- → Montuj lampy z gwarancją 5 lat – producenci oferujący tak długą gwarancję na produkty do naczep chłodni sygnalizują pewność jakości uszczelnień i materiałów.
- → Sprawdź kompatybilność z systemem CAN-Bus naczepy – nowoczesne naczepy Schmitz, Krone, Chereau monitorują obwody elektryczne i zgłaszają błędy przy lampach LED bez rezystorów obciążających.
Podsumowanie: co sprawdzić przed zakupem lamp tylnych LED do naczepy specjalistycznej?
Checklista zakupowa – lampy tylne LED do naczepy chłodni / cysterny
Inwestycja w profesjonalne lampy tylne zespolone LED do naczepy chłodni lub cysterny to nie koszt, ale zabezpieczenie. Jeden zatrzymany przez ITD transport chłodniczy z niesprawnym oświetleniem może kosztować więcej niż komplet lamp najwyższej klasy. Wybieraj produkty z pełną dokumentacją homologacyjną, montuj profesjonalnymi wiązkami dostosowanymi do warunków pracy naczep specjalistycznych i dokumentuj każdą wymianę lampy na potrzeby przeglądów SKP oraz ewentualnych kontroli drogowych.
Często zadawane pytania
Jaka klasa IP jest wymagana dla lamp tylnych na naczepie chłodni?
Minimalna klasa IP dla lamp tylnych na naczepach chłodniach to IP67, zapewniająca ochronę przed zanurzeniem w wodzie do 1 metra przez 30 minut. Dla naczep myjonych w myjniach tunelowych zalecana jest klasa IP69K, gwarantująca odporność na mycie wysokociśnieniowe do 120 bar.
Czy lampy LED z certyfikatem IP65 wystarczą na naczepę chłodnię?
Nie – IP65 jest niewystarczające dla naczep chłodni. Środki myjące o pH 1–13 oraz ciśnienie wody do 120 bar w myjniach tunelowych penetrują uszczelki klasy IP65 w ciągu 6–12 miesięcy. Standardowe lampy LED wytrzymują w tych warunkach zaledwie 8–14 miesięcy, podczas gdy dedykowane lampy IP67 pracują bezawaryjnie ponad 5 lat.
Jak prawidłowo zamontować lampę tylną LED na naczepie chłodni krok po kroku?
Montaż obejmuje pięć kroków: sprawdzenie podłoża aluminiowego lub stalowego ściany naczepy, wykonanie otworu wiertłem stopniowym z gumowym przepustem odpornym na -40°C, montaż podkładek antywibracyjnych EPDM grubości min. 3 mm, podłączenie złączami IP67 (Deutsch DT lub Superseal) z rurką termokurczliwą z klejem, i uszczelnienie obwodu lampy silikonem odpornym na UV i chemię.
Ile kosztuje naprawa wiązki elektrycznej naczepy chłodni po uszkodzeniu przez złej jakości lampy?
Według treści artykułu kilkaset złotych oszczędności na tańszej lampie IP65 zamienia się w kilkutysięczną naprawę wiązki elektrycznej po jednym sezonie zimowym. Dla porównania jeden zatrzymany przez ITD transport chłodniczy z niesprawnym oświetleniem może kosztować więcej niż komplet lamp najwyższej klasy.
Jakie certyfikaty ECE muszą mieć lampy tylne naczepy zgodnie z polskimi przepisami?
Polskie przepisy i regulacje UE wymagają czterech kluczowych homologacji: ECE R7 dla świateł pozycyjnych, ECE R10 dla zgodności elektromagnetycznej EMC, ECE R58 dla tylnych lamp obrysowych naczep szerszych niż 2100 mm oraz ECE R91 dla lamp obrysowych bocznych naczep powyżej 6 metrów długości obowiązkowych od 2004 roku. Brak homologacji skutkuje odmową wydania dowodu rejestracyjnego przez SKP.
Jakie wibracje generuje agregat chłodniczy i jak wpływają na lampy tylne LED?
Agregat chłodniczy generuje wibracje o częstotliwości 50–120 Hz z amplitudą przekraczającą 2G, co przekracza normy dla standardowych pojazdów ciężarowych. Powoduje to mikropęknięcia w płytkach PCB z diodami LED, początkowo objawiające się migotaniem, a następnie całkowitym zwarciem. Montaż podkładek EPDM grubości minimum 3 mm eliminuje ten problem.
Lampy z obudową poliwęglanową PC czy akrylową – która lepsza do naczepy chłodni?
Obudowa z poliwęglanu PC lub ABS UV-odpornego jest zdecydowanie lepsza. Tanie laminaty akrylowe żółkną i pękają w kontakcie z chemią alkaliczną już po 12–18 miesiącach. Dodatkowo klosze powinny być certyfikowane według normy IK08 lub IK09 (odporność na uderzenia 5–10 J), ponieważ lampy na naczepach regularnie dostają uderzeniami od rozrzutu drogi.
Dlaczego lampy tylne na cysternach ADR wymagają certyfikatu ATEX?
Cysterny przewożące paliwa (UN 1202, UN 1203, UN 1223) klasyfikowane są w grupach zagrożenia IIA lub IIB. W strefie 1 (do 1,5 m od otworów) wymagane są lampy Ex ia lub ib, w strefie 2 (do 3 m) lampy Ex ec lub nA. Brak certyfikatu ATEX w strefach zagrożenia skutkuje cofnięciem świadectwa dopuszczenia pojazdu do przewozu ADR.
Jaki przekrój przewodów wybrać do wiązki tylnej lamp LED naczepy 13,6 m?
Dla naczepy 13,6 m z wiązką o długości 15–18 m zalecany minimalny przekrój przewodów to 2,5 mm². Przy 6 lampach pobierających łącznie 3 A i przekroju 1,5 mm² spadek napięcia sięga 2,4 V, powodując niestabilną pracę lamp LED. Wiązka powinna mieć izolację TPE odporną na temperatury od -40°C do +85°C.
Jak przepisy ADR regulują montaż lamp elektrycznych w pobliżu zaworów cysterny?
Lampy zespolone na tylnej ścianie cysterny muszą być oddalone od zaworów i wentylatorów o co najmniej 1 metr lub posiadać certyfikat Ex ia lub ib. Strefa 1 obejmuje obszar do 1,5 m od otworu, strefa 2 do 3 m. Dopiero poza strefą 3 m dopuszczone są standardowe lampy ECE z minimum IP67 bez certyfikatu ATEX.
Dlaczego chlorek wapnia na polskich drogach niszczy lampy tylne naczep szybciej niż sól?
Chlorek wapnia stosowany w Polsce od 2010 roku jako środek oblodzeniowy jest znacznie bardziej agresywny dla aluminium i miedzi niż tradycyjna sól NaCl. Penetruje mikroszczeliny w oprawach lamp i powoduje korozję styków elektrycznych w ciągu jednego sezonu zimowego. Lampy bez powłoki galwanicznej na stykach tracą sprawność już w 2–3 sezonie.
Jak sprawdzić czy lampa tylna LED jest zgodna z systemem CAN-Bus naczepy chłodni?
Nowoczesne naczepy Schmitz, Krone i Chereau monitorują obwody elektryczne przez system CAN-Bus i zgłaszają błędy przy lampach LED bez rezystorów obciążających. Przed zakupem należy sprawdzić, czy lampa posiada wbudowane rezystory obciążające lub czy producent oferuje dedykowane moduły CAN-Bus kompatybilne z systemem konkretnej naczepy.
Źródła i referencje
1. UNECE (United Nations Economic Commission for Europe) - "Regulation No. 7 – Uniform provisions concerning the approval of front and rear position lamps, stop-lamps and end-outline marker lamps for motor vehicles and their trailers (ECE R7)"
2. UNECE (United Nations Economic Commission for Europe) - "Regulation No. 10 – Uniform provisions concerning the approval of vehicles with regard to electromagnetic compatibility (ECE R10)"
3. ADR/UNECE - "European Agreement Concerning the International Carriage of Dangerous Goods by Road (ADR 2023) – Annex B: Provisions Concerning Transport Equipment and Transport Operations"
4. ATEX/European Commission - "Directive 2014/34/EU on Equipment and Protective Systems Intended for Use in Potentially Explosive Atmospheres (ATEX) – Vehicle Electrical Component Requirements"
5. Główny Inspektorat Transportu Drogowego (GITD) - "Wytyczne techniczne dotyczące kontroli drogowej pojazdów ciężarowych i naczep: oświetlenie i sygnalizacja świetlna"
6. IEC/ISO - "IEC 60529 – Degrees of Protection Provided by Enclosures (IP Code): Classification of IP67 and IP69K Ratings for Heavy-Duty Vehicle Lighting Applications"
