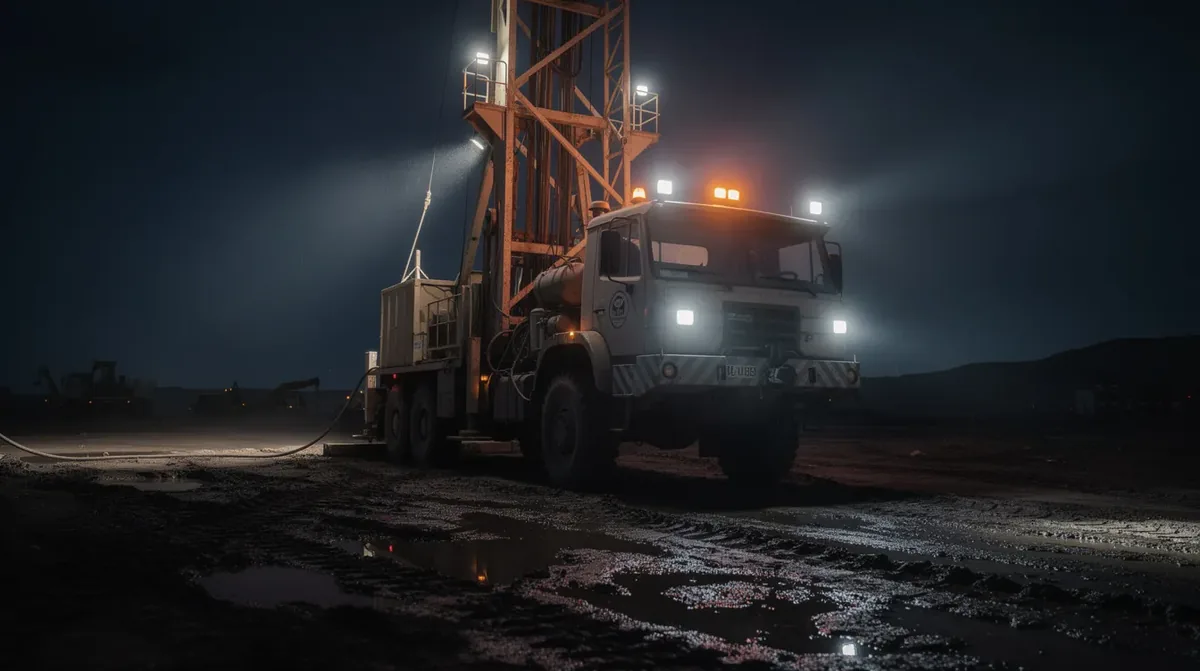

Lampy robocze LED na wiertnicy: ATEX, BHP i ECE

Kluczowe informacje: Oświetlenie LED w geologii i wiertnictwie

▶ Pojazdy geologiczne i wiertnicze wymagają oświetlenia spełniającego normy ATEX, BHP oraz ECE w zależności od miejsca pracy i strefy zagrożenia wybuchem.
▶ Lampy robocze LED o mocy od 20W do 200W montowane na wiertnicy muszą posiadać klasę szczelności minimum IP67 i odporność na wibracje IK08 lub wyższą.
▶ Polskie przepisy BHP (Dz.U. 2003 nr 169 poz. 1650) nakładają obowiązek min. 200 lux na stanowisku wiertniczym i min. 50 lux w strefach komunikacyjnych pojazdu.
▶ Oświetlenie ostrzegawcze na samochodach geologicznych musi być zgodne z ECE R65 i posiadać homologację dopuszczającą do ruchu drogowego.

Jakie przepisy regulują oświetlenie LED na pojazdach geologicznych i wiertnicy w Polsce?

Oświetlenie pojazdów używanych w geologii i wiertnictwie w Polsce reguluje równocześnie kilka aktów prawnych: Rozporządzenie Ministra Pracy w sprawie BHP przy robotach wiertniczych, dyrektywa ATEX 2014/34/UE dla stref wybuchowych oraz Rozporządzenie w sprawie warunków technicznych pojazdów (Dz.U. 2003 nr 32 poz. 262). Pojazd musi spełniać wymagania drogowe i zakładowe jednocześnie.

W Polsce pojazdy używane w geologicznym rozpoznaniu terenu i wiertnictwie pełnią podwójną funkcję: jeżdżą po drogach publicznych i pracują na placach wiertniczych. Taki podział oznacza, że jedno auto musi spełniać dwa kompletnie różne systemy wymagań oświetleniowych naraz.

Rozporządzenie Ministra Gospodarki, Pracy i Polityki Społecznej z 2003 roku w sprawie BHP przy robotach geologiczno-inżynierskich i wiertniczych precyzuje poziomy natężenia oświetlenia na stanowiskach pracy. Natomiast każdy pojazd drogowy musi przejść przegląd techniczny w SKP zgodnie z Rozporządzeniem w sprawie zakresu i sposobu przeprowadzania badań technicznych pojazdów.

Strefy ATEX a pojazdy wiertnicze: co to oznacza w praktyce?

Dyrektywa ATEX (AT-mosphères EX-plosibles) dotyczy urządzeń pracujących w atmosferze zagrożonej wybuchem. Na platformach wiertniczych poszukujących ropy, gazu lub w obszarach ze złożami metanu, pojazdy pomocnicze i ich osprzęt elektryczny muszą posiadać certyfikację ATEX.

Uwaga: Strefy ATEX przy wiertnicy

Strefa 0: Stale obecna mieszanina wybuchowa. Żaden standardowy pojazd nie ma tu wstępu.
Strefa 1: Czasowa obecność mieszaniny wybuchowej. Pojazdy z certyfikatem ATEX II 2G lub wyższym.
Strefa 2: Rzadka obecność mieszaniny. Pojazdy ATEX II 3G lub pojazdy standardowe z wyłączonymi silnikami i układami elektrycznymi.

Samochody geologiczne i wozy transportowe na wiertnicy ropy naftowej lub gazu ziemnego muszą mieć lampy robocze w wersji Ex (przeciwwybuchowej). Dotyczy to świateł roboczych zamontowanych na dachu pojazdu, na ramie i na ramionach sygnalizacyjnych.

Jakie lampy robocze LED wybrać na wiertnię i pojazdy geologiczne?

Na pojazdach używanych przy wiertach i w terenie geologicznym najlepiej sprawdzają się lampy robocze LED o strumieniu świetlnym min. 3000 lm, klasie szczelności IP67 lub IP68, odporności na wibracje IK08 oraz zakresie temperatur pracy od minus 40 do plus 85 stopni Celsjusza. Listwa LED COMBO (flood plus spot) pokrywa zarówno bliskie otoczenie pojazdu, jak i daleki teren przed kołem wiertniczym.

Parametry techniczne lamp roboczych LED dla wiertnictwa

Parametr	Minimalne wymaganie	Zalecane dla wiertnictwa
Strumień świetlny	2000 lm	5000-12000 lm
Klasa szczelności	IP65	IP67 / IP68
Odporność na wstrząsy	IK07	IK08 / IK09
Zakres temperatur	-20 do +70°C	-40 do +85°C
Napięcie zasilania	12V DC	10-30V DC (12/24V)

Pojazdy wiertnicze i samochody geologiczne pracują w ekstremalnych warunkach: błoto, woda, piasek, wstrząsy od silnika wiertu oraz nagłe skoki temperatury. Standardowe lampy samochodowe wytrzymują w takich warunkach od 3 do 6 miesięcy. Lampy robocze LED klasy IP67 z aluminiową obudową ciśnieniową i silikonowymi uszczelkami wytrzymują powyżej 5 lat intensywnej eksploatacji.

Wzory montażu lamp na samochodzie geologicznym

Samochód geologiczny to najczęściej terenowy Land Cruiser, Iveco Daily 4x4, Mercedes Sprinter 4x4 lub ciężki Unimog przystosowany do prowadzenia badań terenowych. Montaż oświetlenia musi uwzględniać specyfikę pojazdu i rodzaj pracy.

1
Listwa LED na dachu pojazdu (120-180W, COMBO): Oświetla teren do 200 metrów przed pojazdem. Kluczowe przy nocnej jeździe w terenie bez dróg i przy inspekcji rdzeni wiertniczych w ciemności.
2
Lampy robocze LED na tylnym zderzaku (2x40W, FLOOD 120°): Oświetlają przestrzeń rozładunku rdzeni i manewrowania przy wiertnicy. Niezbędne przy nocnym załadunku próbek geologicznych.
3
Lampy boczne na ramie (4x20W, FLOOD 60°): Oświetlają strefę bezpośrednio przy bokach pojazdu. Chronią pracowników przy wysiadaniu w ciemności na terenie nieuzbrojonym.
4
Oświetlenie skrzyni ładunkowej (2x10W, biała FLOOD): Umożliwia pracę przy próbkach geologicznych i dokumentacji terenowej po zmroku bez dodatkowego oświetlenia zewnętrznego.

Jakie oświetlenie ostrzegawcze LED jest wymagane na pojazdach wiertniczych?

Pojazdy wiertnicze poruszające się po drogach publicznych muszą mieć kogut LED lub lizawkę LED zgodną z normą ECE R65 i dopuszczoną przez polskie przepisy o ruchu drogowym (Prawo o ruchu drogowym, art. 53). Lampa ostrzegawcza musi emitować min. 1 błysk na sekundę i być widoczna z odległości min. 150 metrów we wszystkich kierunkach.

Wiertnica przewożona na pojeździe niskopodwoziowym lub samochodzie pomocniczym wyjeżdżającym na drogę publiczną musi mieć aktywne oświetlenie ostrzegawcze. W Polsce wyróżnia się dwie kategorie świateł ostrzegawczych na takich pojazdach.

Kogut LED (lampa obrotowa)

Norma: ECE R65 kategoria 1 lub 2
Kolor: żółty/pomarańczowy (bursztynowy)
Zastosowanie: transport wiertnicy, wolne pojazdy robocze
Montaż: dach pojazdu, belka sygnalizacyjna

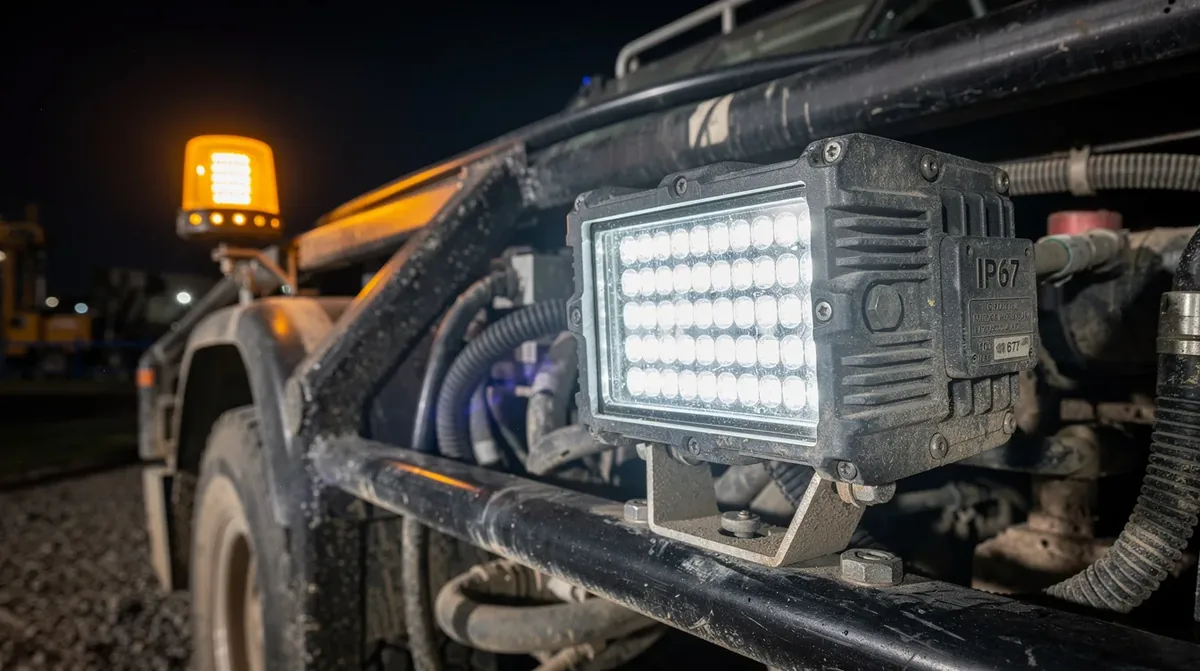

Lampa robocza LED IP67 z kogut ostrzegawczym ECE R65 na pojeździe geologicznym – ochrona przed wibracjami IK08 i szczelność dla warunków terenowych

Minimalna widoczność: 150 m we wszystkich kierunkach

Stroboskop LED (lampa błyskowa)

Norma: ECE R65 lub EN 13356
Kolor: bursztynowy, niebieski (służby)
Zastosowanie: oznaczenie pojazdu na placu wiertni
Montaż: narożniki dachu, zderzaki, belka LED
Tryby pracy: flash, double flash, strobe, rotate

Lampy obrysowe LED na wiertnicach i pojazdach specjalnych

Wiertnica samobieżna lub przewożona na przyczepie ma szerokość przekraczającą 2,55 metra. Polskie przepisy (Rozporządzenie w sprawie warunków technicznych pojazdów, par. 49) nakładają obowiązek montażu lamp obrysowych na pojazdach i zestawach o szerokości powyżej 2100 mm.

Wymagania dla lamp obrysowych LED na zestawach ponad 2,1 m szerokości:

✓ Kolor biały z przodu, czerwony z tyłu, żółty/bursztynowy z boku
✓ Zamontowane jak najbliżej najszerszego punktu pojazdu lub ładunku
✓ Widoczność z odległości min. 300 metrów w nocy
✓ Homologacja ECE R7 lub ECE R91 dla lamp obrysowych
✓ Klasa szczelności min. IP54 (zalecane IP67 dla terenowych)

Jak spełnić normy BHP przy oświetleniu pojazdów na placu wiertniczym?

Polskie normy BHP dla robót wiertniczych wymagają min. 200 lux na stanowisku pracy przy wiertnicy, min. 100 lux przy obsłudze maszyn pomocniczych i min. 50 lux na drogach komunikacyjnych placu wiertniczego. Pojazd wyposażony w 4 lampy robocze LED 40W każda z rozsyłem FLOOD może dostarczyć powyżej 300 lux na obszarze 10x10 metrów.

Plac wiertniczy to środowisko pracy, gdzie Państwowa Inspekcja Pracy może przeprowadzić kontrolę w dowolnym momencie. Inspektor PIP ocenia nie tylko stałe instalacje oświetleniowe, ale też oświetlenie z pojazdów roboczych, jeśli stanowi ono jedyne lub główne źródło światła na stanowisku.

Obliczanie potrzebnej mocy LED dla placu wiertniczego z pojazdu

Prosty wzór dla geologa lub kierownika wiertni: aby uzyskać 200 lux na powierzchni 50 metrów kwadratowych, potrzebujemy łącznego strumienia min. 10000 lumenów z pojazdów oświetleniowych. Nowoczesna lampa robocza LED 40W dostarcza ok. 4000-4800 lm. Wystarczą 3 takie lampy montowane na specjalistycznym samochodzie geologicznym lub furgonetce technicznej.

Kalkulator oświetlenia BHP dla pojazdu na placu wiertniczym

200 lx

Min. natężenie przy wiertnicy

10 000 lm

Strumień dla 50 m² przy 200 lx

3x40W

LED FLOOD zapewni 200 lx / 50 m²

Jakie wiązki przewodów stosować przy montażu oświetlenia LED na samochodach geologicznych?

Do montażu oświetlenia LED na pojazdach geologicznych i wiertniczych należy stosować wiązki przewodów o przekroju min. 2,5 mm² dla lamp do 60W i min. 4 mm² dla lamp powyżej 60W. Przewody muszą mieć izolację odporną na oleje, kwasy i temperatury od minus 40°C do plus 105°C (oznaczenie FLRY-B lub ÖLFLEX). Każdy obwód oświetleniowy musi być zabezpieczony bezpiecznikiem lub wyłącznikiem automatycznym.

Samochód geologiczny pracuje w warunkach, które niszczą standardowe wiązki przewodów w ciągu jednego sezonu. Wibracje od kół wiertniczych, chemikalia płuczkowe, woda pod ciśnieniem i ekstremalne temperatury na wiertnicy to czynniki, które wymagają stosowania specjalnych materiałów instalacyjnych.

Przewody FLRY-B: Cienka izolacja, odporna na paliwa i oleje, zakres temperatur -40 do +105°C. Standard w instalacjach samochodowych ciężkich pojazdów roboczych.
Złącza Deutsch DT / DTM: Wojskowy standard szczelności, IP67 i wyżej. Niezbędne w miejscach narażonych na wodę, błoto i chemikalia. Łatwy demontaż bez uszkodzenia instalacji.
Przekaźniki Bosch 12/24V w obudowach szczelnych: Sterowanie grupami lamp roboczych bez przeciążenia instalacji pojazdu. Każda grupa lamp (przód, tył, boki) sterowana osobnym przekaźnikiem 30A.
Osłony kablowe z tworzywa PA (poliamid): Odporne na uderzenia, chemikalia i UV. Chronią wiązki przed uszkodzeniem mechanicznym na terenie wiertni i przy przejazdach przez teren nieumocniony.

Jak przygotować samochód geologiczny do przeglądu SKP po montażu dodatkowego oświetlenia?

Dodatkowe oświetlenie robocze LED na samochodzie geologicznym nie wymaga osobnej homologacji, ale musi być wyłączone podczas jazdy po drodze publicznej i nie może oślepiać innych uczestników ruchu. Diagnosta SKP sprawdza kompletność i prawidłowość działania świateł homologowanych pojazdu. Lampy robocze LED powinny być podłączone przez osobny wyłącznik i bezpiecznik, a ich montaż nie może zasłaniać lamp homologowanych pojazdu.

Wiele firm geologicznych traci czas i pieniądze na problemach przy przeglądach SKP właśnie przez nieprawidłowy montaż dodatkowego oświetlenia. Inspektor może odrzucić pojazd, jeśli dodatkowe lampy zakrywają lub utrudniają działanie lamp kierunkowskazu, pozycyjnych lub stop. Prawidłowy montaż z dedykowaną wiązką przewodów i wyraźnym przełącznikiem eliminuje ten problem.

Lista kontrolna przed przeglądem SKP: pojazd geologiczny z LED

1. Wszystkie homologowane lampy pojazdu sprawne i prawidłowo ustawione.
2. Lampy robocze LED wyłączone podczas przeglądu i jazdy drogą publiczną.
3. Kogut LED z homologacją ECE R65, podłączony przez wyłącznik z kluczykiem lub z kabiny.
4. Lampy obrysowe zamontowane zgodnie z ECE R7 lub ECE R91, jeśli pojazd ma ponad 2,1 m szerokości.
5. Dokumentacja: atesty lamp, schematy instalacji elektrycznej, certyfikaty ATEX jeśli wymagane.

Dlaczego warto stosować LED zamiast halogenów na pojazdach wiertniczych?

LED wypiera halogen na pojazdach wiertniczych z jednego głównego powodu: trwałości. Żarówka halogenowa wytrzymuje od 500 do 1500 godzin pracy w warunkach wibracji na wiertnicy. Lampa robocza LED wytrzymuje powyżej 30000 godzin w tych samych warunkach. Przy 10 godzinach pracy dziennie przez 250 dni w roku, to ponad 12 lat bez wymiany źródła światła.

Parametr	Halogen 55W	LED 40W
Strumień świetlny	900-1100 lm	3800-4800 lm
Trwałość (h)	500-1500 h	30000-50000 h
Odporność na wibracje	Niska (filament)	Wysoka (brak filamentu)
Pobór prądu (12V)	4,6 A	3,3 A (oszczędność 28%)

Na generatorze agregatu wiertniczego każdy amper ma znaczenie. Samochód geologiczny wyposażony w 8 lamp halogenowych pobiera z instalacji elektrycznej ok. 37 amperów samymi lampami roboczymi. Zmiana na lampy LED 40W każda redukuje ten pobór do 26 amperów i wydłuża żywotność alternatora pojazdu.

Podsumowanie: kompletny system oświetlenia LED na pojazd geologiczny i wiertnię

Prawidłowe oświetlenie LED pojazdu geologicznego to połączenie trzech warstw: oświetlenia roboczego dla widoczności i BHP, oświetlenia ostrzegawczego dla bezpieczeństwa na drodze i placu wiertniczym oraz oświetlenia obrysowego dla prawidłowości pojazdu na drodze. Każda warstwa wymaga innego doboru lamp, norm i sposobu montażu.

Rekomendowany zestaw oświetlenia LED: pojazd geologiczny 4x4

OŚWIETLENIE ROBOCZE

Listwa LED 120W COMBO na dachu
2x lampa LED 40W FLOOD tył
2x lampa LED 20W FLOOD boki
IP67 min., zakres -40 do +85°C

OSTRZEGAWCZE

Kogut LED ECE R65 na dachu
2x stroboskop LED zderzak
Belka LED 4-modułowa (opcja)
Kolor bursztynowy, wyłącznik w kabinie

OBRYSOWE / DROGOWE

Lampy obrysowe ECE R7 (jeśli ponad 2,1 m)
Tylna lampa zespolona ECE R10
Lampa cofania LED ECE R23
IP67, wiązka z przewodów FLRY-B

Montaż takiego systemu w autoryzowanym warsztacie elektryki samochodowej z doświadczeniem w pojazdach specjalistycznych to inwestycja rzędu 2500-5000 zł. Koszt zwraca się w ciągu pierwszego roku eksploatacji dzięki eliminacji wymian żarówek halogenowych, niższemu poborowi prądu i przede wszystkim unikaniu mandatów i przestojów wynikających z niesprawnego oświetlenia na przeglądzie SKP lub podczas kontroli PIP na placu wiertniczym.

Ekspert radzi: dalekosiezne.pl

Specjalizujemy się w doborze oświetlenia LED dla pojazdów specjalistycznych, w tym samochodów geologicznych, maszyn wiertniczych i pojazdów roboczych. Dobieramy lampy spełniające jednocześnie wymagania BHP, normy ATEX i przepisy drogowe. Skontaktuj się z nami, aby omówić konkretny pojazd i warunki pracy na wiertnicy lub podczas badań terenowych.

Często zadawane pytania

Jakie minimalne natężenie oświetlenia wymagają przepisy BHP na placu wiertniczym?

Polskie przepisy BHP (Dz.U. 2003 nr 169 poz. 1650) wymagają minimum 200 lux na stanowisku przy wiertnicy, minimum 100 lux przy obsłudze maszyn pomocniczych oraz minimum 50 lux na drogach komunikacyjnych placu wiertniczego. Pojazd z 4 lampami LED 40W FLOOD może dostarczyć powyżej 300 lux na obszarze 10x10 metrów.

Czy lampy LED są lepsze od halogenów na pojazdach wiertniczych?

Lampa robocza LED 40W wytrzymuje ponad 30 000 godzin, podczas gdy halogen 55W tylko 500–1500 godzin w warunkach wibracji na wiertnicy. LED dostarcza przy tym 3800–4800 lm wobec 900–1100 lm halogenów i pobiera jedynie 3,3 A zamiast 4,6 A, co oznacza oszczędność prądu na poziomie 28%.

Jak zamontować lampy robocze LED na samochodzie geologicznym?

Montaż obejmuje cztery strefy: listwę LED 120W COMBO na dachu (zasięg 200 m), dwie lampy 40W FLOOD na tylnym zderzaku, cztery lampy 20W FLOOD na bocznej ramie oraz dwie lampy 10W w skrzyni ładunkowej. Każdy obwód wymaga przewodów FLRY-B min. 2,5 mm² i złączy Deutsch DT/DTM o klasie IP67.

Ile kosztuje montaż kompletnego systemu oświetlenia LED na pojeździe geologicznym?

Montaż kompletnego systemu oświetlenia LED na samochodzie geologicznym 4x4 w autoryzowanym warsztacie elektryki samochodowej kosztuje od 2500 do 5000 zł. Inwestycja zwraca się w ciągu pierwszego roku eksploatacji dzięki eliminacji wymian halogenów, niższemu poborowi prądu i unikaniu przestojów przy kontrolach PIP i przeglądach SKP.

Jakie przepisy polskie regulują oświetlenie pojazdów geologicznych i wiertniczych?

Oświetlenie takich pojazdów regulują jednocześnie: Rozporządzenie Ministra Pracy o BHP przy robotach wiertniczych, dyrektywa ATEX 2014/34/UE dla stref wybuchowych oraz Rozporządzenie w sprawie warunków technicznych pojazdów (Dz.U. 2003 nr 32 poz. 262). Pojazd musi spełniać wymagania drogowe i zakładowe równocześnie.

Jakie parametry techniczne powinny mieć lampy robocze LED na wiertnicy?

Lampy robocze LED na wiertnicy powinny mieć strumień świetlny 5000–12 000 lm, klasę szczelności IP67 lub IP68, odporność na wstrząsy IK08 lub IK09, zakres temperatur pracy od -40°C do +85°C oraz napięcie zasilania 10–30V DC obsługujące instalacje 12V i 24V jednocześnie.

Kogut LED czy stroboskop LED na pojeździe wiertniczym – co wybrać?

Kogut LED z homologacją ECE R65 kategorii 1 lub 2 stosuje się przy transporcie wiertnicy i wolnych pojazdach roboczych na drodze publicznej. Stroboskop LED według ECE R65 lub EN 13356 sprawdza się jako oznaczenie pojazdu na placu wiertniczym. Oba wymagają koloru bursztynowego i widoczności minimum 150 metrów we wszystkich kierunkach.

Dlaczego samochód geologiczny może nie przejść przeglądu SKP po montażu lamp LED?

Diagnosta SKP odrzuci pojazd, jeśli dodatkowe lampy robocze LED zasłaniają lub utrudniają działanie homologowanych lamp kierunkowskazu, pozycyjnych lub stop. Prawidłowy montaż wymaga dedykowanej wiązki FLRY-B z osobnym bezpiecznikiem, wyraźnego przełącznika w kabinie oraz wyłączenia lamp roboczych podczas jazdy drogą publiczną.

Ile lumenów potrzeba do oświetlenia 50 m² placu wiertniczego zgodnie z BHP?

Aby uzyskać wymagane 200 lux na powierzchni 50 metrów kwadratowych, konieczny jest łączny strumień świetlny minimum 10 000 lumenów. Wystarczą trzy lampy robocze LED 40W z rozsyłem FLOOD, każda dostarczająca 4000–4800 lm. To standardowe rozwiązanie dla furgonetki technicznej lub specjalistycznego samochodu geologicznego.

Kiedy pojazd wiertniczy wymaga certyfikacji ATEX dla oświetlenia LED?

Certyfikacja ATEX jest wymagana, gdy pojazd pracuje w strefie 1 (certyfikat ATEX II 2G lub wyższy) przy wiertnicach ropy, gazu lub złożach metanu z czasową obecnością mieszaniny wybuchowej. W strefie 2 z rzadką obecnością mieszaniny dopuszcza się pojazdy ATEX II 3G lub standardowe z wyłączonymi silnikami i układami elektrycznymi.

Jakie lampy obrysowe LED są wymagane na wiertnicach o szerokości ponad 2,1 m?

Pojazdy i zestawy szersze niż 2100 mm wymagają lamp obrysowych z homologacją ECE R7 lub ECE R91 w kolorze białym z przodu, czerwonym z tyłu i bursztynowym z boku. Lampy muszą być widoczne z 300 metrów w nocy, zamontowane jak najbliżej najszerszego punktu i posiadać klasę szczelności minimum IP54, zalecaną IP67 dla pojazdów terenowych.

Jakie przewody elektryczne stosować przy montażu oświetlenia LED na pojazdach geologicznych?

Do lamp do 60W stosuje się przewody FLRY-B o przekroju minimum 2,5 mm², do lamp powyżej 60W minimum 4 mm². Izolacja FLRY-B wytrzymuje temperatury od -40°C do +105°C i jest odporna na oleje oraz chemikalia. Złącza Deutsch DT/DTM klasy IP67 i osłony kablowe z poliamidu PA zapewniają trwałość instalacji w warunkach wiertni.
