Lampy robocze LED na reach stackerach i terminalach
Oświetlenie LED w transporcie intermodalnym i terminalach kontenerowych
Kluczowe informacje: Reach stackery, terminalowe ciągniki siodłowe i wózki bramowe wymagają specjalistycznego oświetlenia LED spełniającego normy UDT, dyrektywę maszynową 2006/42/WE oraz przepisy prawa drogowego. Prawidłowo dobrane lampy robocze LED, obrysowe i ostrzegawcze to nie tylko wymóg prawny, ale przede wszystkim kwestia bezpieczeństwa operatorów i pracowników terminali.
Jakie przepisy regulują oświetlenie pojazdów na terminalach kontenerowych w Polsce?
Oświetlenie pojazdów pracujących na terminalach kontenerowych w Polsce regulują jednocześnie przepisy UDT (Urząd Dozoru Technicznego), dyrektywa maszynowa 2006/42/WE, rozporządzenie o BHP przy użytkowaniu maszyn oraz Prawo o ruchu drogowym, jeśli pojazd porusza się po drogach publicznych. Każdy z tych aktów prawnych nakłada konkretne wymagania dotyczące lamp roboczych, ostrzegawczych i obrysowych.
Transport intermodalny w Polsce dynamicznie rośnie. Terminale kontenerowe w Gdańsku, Gdyni, Łodzi, Małaszewiczach czy Gliwicach obsługują tysiące jednostek ładunkowych dobowo. W takim środowisku pracują reach stackery, terminalowe ciągniki siodłowe (ang. terminal tractors, yard tractors) oraz wózki bramowe (ang. straddle carriers). Wszystkie te pojazdy muszą spełniać rygorystyczne wymagania oświetleniowe.
Podstawowe akty prawne i normy to:
- 01 Ustawa o dozorze technicznym (Dz.U. 2019 poz. 667) i rozporządzenia UDT dotyczące rejestracji i kontroli maszyn dźwignicowych
- 02 Dyrektywa maszynowa 2006/42/WE wdrożona przez rozporządzenie MG z 2008 roku, wymagająca oświetlenia strefy pracy maszyny
- 03 Rozporządzenie w sprawie BHP przy użytkowaniu maszyn (Dz.U. 2002 nr 191) wymagające min. 300 luksów w miejscu pracy operatora
- 04 Prawo o ruchu drogowym i rozporządzenie w sprawie warunków technicznych pojazdów, gdy pojazd porusza się po drogach publicznych
- 05 Normy ISO 3767, ISO 11684 oraz normy EN dotyczące oznakowania i oświetlenia maszyn samobieżnych

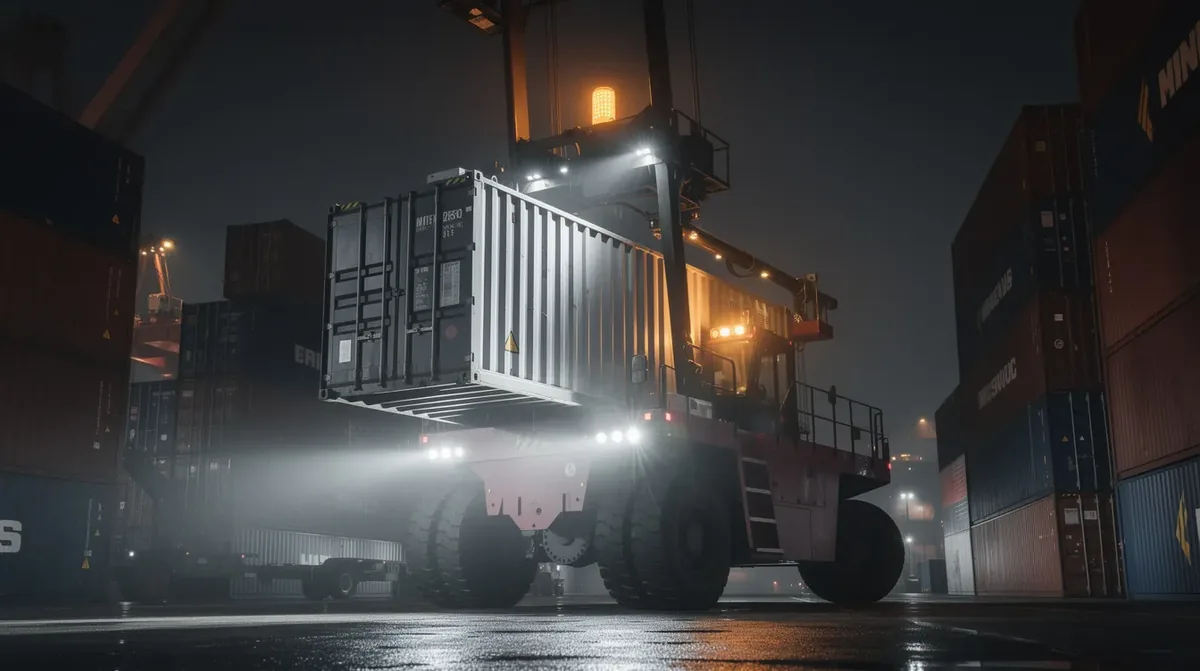

Jakie lampy robocze LED są wymagane na reach stackerach?
Reach stackery wymagają lamp roboczych LED o minimalnej mocy 100W i strumieniu świetlnym powyżej 10 000 lumenów na każdą strefę pracy, przy klasie szczelności co najmniej IP67, a zalecalnie IP69K, ze względu na mycie ciśnieniowe maszyny i pracę w każdych warunkach atmosferycznych.
Reach stacker to jeden z najbardziej wymagających pojazdów pod względem oświetlenia roboczego. Jego ramię teleskopowe sięga na wysokość ponad 18 metrów, obsługując od 3 do 6 warstw kontenerów. Operator w kabinie musi mieć doskonałą widoczność zarówno strefy podnoszonego kontenera, jak i obszaru składowania.
| Strefa oświetlenia | Wymagane lumeny | Typ wiązki | Klasa IP |
|---|---|---|---|
| Strefa spreader/głowicy | 12 000 - 18 000 lm | FLOOD szeroki | IP69K |
| Przednia strefa robocza | 8 000 - 12 000 lm | COMBO | IP67 |
| Tylna strefa manewrowa | 5 000 - 8 000 lm | FLOOD szeroki | IP67 |
| Podwozie/obszar kół | 3 000 - 5 000 lm | FLOOD wąski | IP69K |
Ważna uwaga techniczna
Lampy robocze LED na reach stackerach muszą wytrzymać wstrząsy i wibracje klasy IEC 60068-2-27 (uderzenia) oraz IEC 60068-2-64 (wibracje). Standardowe lampy samochodowe mogą nie spełniać tych norm. Zawsze sprawdzaj certyfikaty producenta.

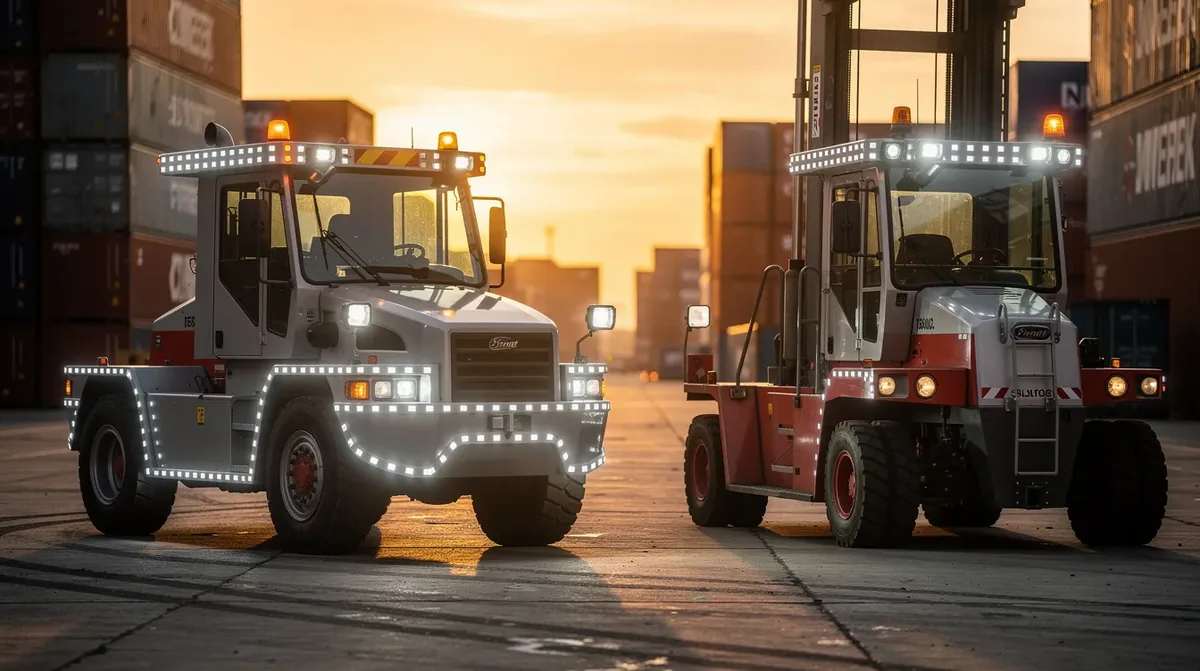

Jak prawidłowo oświetlić terminalowy ciągnik siodłowy poruszający się po drogach publicznych?
Terminalowy ciągnik siodłowy (yard tractor) poruszający się po drogach publicznych musi posiadać pełne homologowane oświetlenie zgodne z rozporządzeniem w sprawie warunków technicznych pojazdów, w tym lampy obrysowe LED z homologacją ECE R7 lub ECE R91, światła pozycyjne, tylne lampy zespolone z certyfikatem ECE R4/R7 oraz działające oświetlenie tablicy rejestracyjnej.
Terminalowe ciągniki siodłowe to pojazdy specyficzne. Wewnątrz terminala działają jak maszyny. Gdy wyjeżdżają na drogi publiczne, stają się ciągnikami siodłowymi podlegającymi pełnym przepisom ruchu drogowego. Ta podwójna rola generuje złożone wymagania oświetleniowe.
Oświetlenie obowiązkowe na drogach publicznych
-
✓
Lampy obrysowe boczne LED (ECE R91)
Obowiązkowe dla pojazdów o szerokości powyżej 2100 mm. Kolor bursztynowy z przodu, czerwony z tyłu. Rozmieszczenie co 3 metry na długości pojazdu.
-
✓
Tylna lampa zespolona LED (ECE R4, R7, R19)
Światło pozycyjne czerwone, stop, kierunkowskaz bursztynowy, cofania białe. Homologacja wymagana bezwzględnie przy ruchu drogowym.
-
✓
Lampa obrysowa górna (ECE R7)
Pojazdy o szerokości powyżej 2100 mm muszą posiadać lampy obrysowe na dachu kabiny: 2 białe z przodu, 2 czerwone z tyłu.
-
✓
Światło ostrzegawcze kogut LED (ECE R65)
Wymagane na pojazdach wolnobieżnych lub poruszających się w szczególnych warunkach. Kogut z homologacją ECE R65, kategoria S lub R.
Jakie lampy ostrzegawcze LED są wymagane na wózkach bramowych w terminalach?
Wózki bramowe (straddle carriers) pracujące wyłącznie na terenie terminala muszą posiadać lampy ostrzegawcze LED emitujące sygnał 360 stopni o minimalnej intensywności zgodnej z dyrektywą maszynową, a pojazdy te często stosują niebieskie lub pomarańczowe stroboskopy LED ostrzegające pieszych pracowników.
Wózkowi bramowe to olbrzymie pojazdy, które dosłownie jeżdżą nad naczepami i kontenerami. Operator siedzi wysoko, a strefa wokół pojazdu jest szczególnie niebezpieczna dla pieszych pracowników. Stąd wyjątkowa rola lamp ostrzegawczych LED.
Kogut LED obrotowy
Montowany na najwyższym punkcie pojazdu. Kolor bursztynowy lub pomarańczowy. Minimalna intensywność 40 cd (kandeli) w każdym kierunku. Widoczność ze wszystkich stron terminala.
Stroboskop LED błyskowy
Szybsze zwrócenie uwagi niż kogut obrotowy. Częstotliwość 1-3 Hz. Stosowany jako uzupełnienie koguta lub samodzielnie na pojazdach wewnątrzterminowych.
Niebieskie światło punktowe (Blue Spot)
Rzuca niebieską plamę światła przed pojazdem na ziemię. Ostrzega pieszych o zbliżającym się pojeździe. Wymaganie wielu operatorów terminali kontenerowych w Polsce.
Lampa Red Zone LED
Projektuje czerwoną linię lub strefę na podłoże wokół pojazdu. Wyraźnie oznacza niebezpieczną strefę dla pieszych. Standard bezpieczeństwa DCBrands i innych operatorów.
Dlaczego LED to lepszy wybór niż halogen w transporcie intermodalnym?
Lampy LED są lepszym wyborem od halogenów w transporcie intermodalnym, ponieważ oferują do 80% niższe zużycie energii, żywotność 50 000 godzin (10 razy dłużej niż halogen), lepszą odporność na wstrząsy i niższą temperaturę pracy, co jest kluczowe w całodobowej eksploatacji reach stackerów i wózków bramowych.
| Parametr | Halogen | LED | Korzyść LED |
|---|---|---|---|
| Żywotność | 2 000 - 5 000 h | 50 000 h | 10x dłużej |
| Pobór mocy (1000 lm) | 55-65 W | 10-15 W | 80% oszczędność |
| Odporność na wstrząsy | Niska (włókno) | Bardzo wysoka | Brak ruchomych części |
| Temperatura barwowa | 2 700 - 3 000 K | 5 000 - 6 500 K | Lepsza widoczność detali |
Gdzie montować lampy robocze LED na pojazdach terminalowych, żeby spełnić przepisy?
Lampy robocze LED na pojazdach terminalowych należy montować zgodnie z dokumentacją techniczną producenta pojazdu, zasadami dyrektywy maszynowej i zaleceniami UDT, przy czym każda modyfikacja instalacji elektrycznej wymaga odnotowania w dokumentacji techniczno-ruchowej i może wymagać ponownego odbioru technicznego przez UDT.
Montaż lamp LED na reach stackerze, wózku bramowym lub terminalowym ciągniku siodłowym to operacja, która musi być prawidłowo udokumentowana. Polska specyfika polega na tym, że UDT kontroluje te pojazdy jako maszyny dźwignicowe, a każda zmiana w instalacji elektrycznej może być przedmiotem kontroli.
Kluczowe zasady montażu
-
Wiązki przewodów IP67
Wszystkie połączenia elektryczne muszą być zabezpieczone przed wilgocią i pyłem. Złącza Deutsch DT lub równoważne. Przewody odporne na UV i oleje hydrauliczne. Bezpieczniki na każdym obwodzie.
-
Zasilanie z dedykowanego obwodu
Nie wolno podłączać lamp roboczych do istniejących obwodów sygnalizacyjnych. Dedykowany bezpiecznik i przekaźnik. Napięcie 12V lub 24V zgodne z instalacją pojazdu.
-
Dokumentacja montażu
Schemat elektryczny, specyfikacja zastosowanych lamp (certyfikaty, klasa IP, moc), protokół sprawdzenia izolacji. Dokumentacja dołączona do DTR pojazdu.
-
Pozycja montażu
Lampy mocowane na uchwytach amortyzowanych lub sztywnych w zależności od poziomu wibracji. Kąt skierowania wiązki dobrany do strefy pracy. Brak oślepiania operatora.
Co sprawdza inspektor UDT podczas kontroli oświetlenia pojazdu terminalowego?
Inspektor UDT podczas kontroli pojazdu terminalowego sprawdza działanie wszystkich obowiązkowych lamp roboczych, zgodność ich parametrów z dokumentacją techniczną, stan instalacji elektrycznej, kompletność oznakowania ostrzegawczego oraz prawidłowość funkcjonowania sygnalizacji ostrzegawczej wymaganej przez normę EN ISO 4413 i dyrektywę maszynową.
Inspektorzy UDT coraz częściej zwracają uwagę na jakość oświetlenia pojazdów terminalowych. Kontrola obejmuje zarówno aspekty techniczne, jak i dokumentacyjne. Oto typowe punkty kontroli:
KONTROLA TECHNICZNA
- Działanie każdej lampy roboczej
- Stan przewodów i złączy
- Szczelność IP lamp (brak widocznych uszkodzeń)
- Działanie koguta i sygnałów ostrzegawczych
- Prawidłowość montażu uchwytów
KONTROLA DOKUMENTACYJNA
- Certyfikaty CE lamp i osprzętu
- Schematy elektryczne w DTR
- Protokoły serwisowe
- Deklaracje zgodności producentów
- Zapisy przeglądów oświetlenia
Częste błędy skutkujące uwagami UDT
- Montaż lamp bez certyfikatu CE i deklaracji zgodności
- Uszkodzone lub nieszczelne lampy (woda w kloszu)
- Prowadzenie przewodów bez zabezpieczeń mechanicznych
- Brak bezpieczników na obwodach lamp roboczych
- Nieaktualna dokumentacja techniczno-ruchowa
Jak wybrać najlepsze lampy LED do pojazdów w transporcie intermodalnym?
Najlepsze lampy LED do pojazdów w transporcie intermodalnym dobiera się według czterech kluczowych kryteriów: klasy szczelności IP (minimum IP67, zalecane IP69K), strumienia świetlnego dostosowanego do strefy pracy, certyfikacji CE z deklaracją zgodności, oraz napięcia zasilania 12V lub 24V zgodnego z instalacją pojazdu.
Rekomendacje eksperta dalekosiezne.pl
Podsumowanie kluczowych wniosków
- 1. Pojazdy terminalowe podlegają jednocześnie przepisom UDT, dyrektywie maszynowej i prawu drogowemu, w zależności od miejsca użytkowania.
- 2. Lampy LED o klasie IP69K to standard wymagany przez warunki eksploatacyjne reach stackerów i wózków bramowych.
- 3. Terminalowe ciągniki siodłowe wyjeżdżające na drogi publiczne muszą mieć kompletne homologowane oświetlenie z certyfikatami ECE.
- 4. Każda modyfikacja oświetlenia wymaga dokumentacji w DTR i może podlegać kontroli UDT podczas kolejnego przeglądu.
- 5. Przejście z halogenów na LED to inwestycja zwracająca się w ciągu 12-18 miesięcy przy całodobowej eksploatacji pojazdu terminalowego.
Potrzebujesz dobrać oświetlenie LED do pojazdu terminalowego?
Specjaliści dalekosiezne.pl doradzą w wyborze lamp roboczych, obrysowych i ostrzegawczych spełniających przepisy UDT i polskie prawo drogowe. Oferujemy lampy z certyfikatami CE, IP69K i deklaracjami zgodności gotowymi do kontroli.
Sprawdź naszą ofertę: lampy robocze LED, kogut LED z homologacją ECE R65, lampy obrysowe ECE R7/R91, wiązki przewodów IP67 do pojazdów ciężkich.
Często zadawane pytania
Jakie przepisy regulują oświetlenie pojazdów na terminalach kontenerowych w Polsce?
Oświetlenie pojazdów na terminalach kontenerowych regulują jednocześnie: ustawa o dozorze technicznym (Dz.U. 2019 poz. 667), dyrektywa maszynowa 2006/42/WE, rozporządzenie BHP przy maszynach wymagające minimum 300 luksów oraz Prawo o ruchu drogowym dla pojazdów poruszających się po drogach publicznych.
Czy lampy LED są lepsze od halogenów na reach stackerach i wózkach bramowych?
Tak, lampy LED są znacznie lepszym wyborem. Oferują żywotność 50 000 godzin (10 razy dłużej niż halogen), zużywają o 80% mniej energii, mają temperaturę barwową 5000–6500 K zapewniającą lepszą widoczność detali oraz znacznie wyższą odporność na wstrząsy, co jest kluczowe przy całodobowej eksploatacji.
Jak zamontować lampy robocze LED na reach stackerze zgodnie z wymaganiami UDT?
Montaż wymaga: dedykowanego obwodu elektrycznego z bezpiecznikiem i przekaźnikiem, złączy Deutsch DT o klasie IP67, przewodów odpornych na UV i oleje hydrauliczne, uchwytów amortyzowanych lub sztywnych zależnie od wibracji oraz sporządzenia schematu elektrycznego i protokołu sprawdzenia izolacji dołączonych do DTR pojazdu.
Ile lumenów muszą mieć lampy robocze LED na reach stackerze?
Wymagania zależą od strefy: strefa spreader i głowicy wymaga 12 000–18 000 lm z wiązką FLOOD, przednia strefa robocza 8 000–12 000 lm w układzie COMBO, tylna strefa manewrowa 5 000–8 000 lm, a obszar podwozia i kół 3 000–5 000 lm. Wszystkie lampy muszą mieć klasę IP minimum IP67, zalecane IP69K.
Jakie homologacje muszą mieć lampy obrysowe LED terminalowego ciągnika siodłowego w Polsce?
Terminalowy ciągnik siodłowy wyjeżdżający na drogi publiczne w Polsce musi posiadać lampy obrysowe boczne z homologacją ECE R91, lampy obrysowe górne ECE R7 (dla pojazdów szerszych niż 2100 mm), tylną lampę zespoloną ECE R4/R7/R19 oraz kogut ostrzegawczy z homologacją ECE R65.
Jaka klasa szczelności IP jest wymagana dla lamp roboczych LED na reach stackerach?
Minimalna wymagana klasa szczelności dla lamp roboczych LED na reach stackerach to IP67, jednak ze względu na mycie ciśnieniowe i ekstremalne warunki pracy zalecana jest klasa IP69K. Lampy muszą dodatkowo spełniać normy odporności na wstrząsy IEC 60068-2-27 oraz na wibracje IEC 60068-2-64.
Kogut LED czy stroboskop LED – co wybrać na wózek bramowy w terminalu kontenerowym?
Najlepszym rozwiązaniem jest kombinacja obu systemów. Kogut LED 360 stopni o minimalnej intensywności 40 kandeli zapewnia ciągłą widoczność, stroboskop LED o częstotliwości 1–3 Hz skuteczniej przyciąga uwagę pieszych. Wózki bramowe powinny stosować również Blue Spot LED i Red Zone LED dla maksymalnego bezpieczeństwa pracowników.
Dlaczego inspektor UDT może zakwestionować oświetlenie LED pojazdu terminalowego?
Najczęstsze przyczyny uwag UDT to: montaż lamp bez certyfikatu CE i deklaracji zgodności, uszkodzone lub nieszczelne lampy z wodą w kloszu, prowadzenie przewodów bez zabezpieczeń mechanicznych, brak bezpieczników na obwodach lamp roboczych oraz nieaktualna dokumentacja techniczno-ruchowa. Każda modyfikacja instalacji elektrycznej musi być odnotowana w DTR pojazdu.
Jakie lampy ostrzegawcze LED są obowiązkowe na wózkach bramowych w terminalach kontenerowych?
Wózki bramowe muszą posiadać kogut LED obrotowy emitujący sygnał 360 stopni o intensywności minimum 40 kandeli, montowany na najwyższym punkcie pojazdu. Operatorzy terminali w Polsce coraz częściej wymagają dodatkowo stroboskopu LED, niebieskiego Blue Spot LED rzucającego plamę przed pojazdem oraz Red Zone LED oznaczającej strefę niebezpieczną.
Jak szybko zwraca się inwestycja w lampy LED dla pojazdu terminalowego pracującego całą dobę?
Według danych z branży, przejście z halogenów na lampy LED w pojazdach terminalowych pracujących całą dobę zwraca się w ciągu 12–18 miesięcy. Główne oszczędności wynikają z 80% niższego zużycia energii oraz 10-krotnie dłuższej żywotności (50 000 h LED vs 2000–5000 h halogen), co drastycznie redukuje koszty wymiany żarówek i przestojów serwisowych.
Co sprawdza inspektor UDT podczas kontroli oświetlenia reach stackera lub wózka bramowego?
Inspektor UDT weryfikuje technicznie: działanie każdej lampy roboczej, stan przewodów i złączy, szczelność IP lamp, działanie koguta i sygnałów ostrzegawczych. Dokumentacyjnie sprawdza: certyfikaty CE lamp, schematy elektryczne w DTR, protokoły serwisowe, deklaracje zgodności producentów i zapisy przeglądów oświetlenia.
Jakie lampy LED wybrać do terminalowego ciągnika siodłowego (yard tractor) poruszającego się po drogach publicznych?
Yard tractor wyjeżdżający na drogi publiczne wymaga: homologowanych lampy obrysowych bocznych ECE R91 (bursztynowe przód, czerwone tył, co 3 metry), lamp obrysowych górnych ECE R7 (2 białe przód, 2 czerwone tył), tylnej lampy zespolonej ECE R4/R7/R19 ze światłem stop, kierunkowskazem i cofania oraz koguta LED z homologacją ECE R65.
Źródła i referencje
1. Urząd Dozoru Technicznego (UDT) - "Wymagania techniczne dla urządzeń transportu bliskiego – wózki jezdniowe podnośnikowe i reach stackery: oświetlenie i sygnalizacja świetlna"
2. Parlament Europejski i Rada UE - "Dyrektywa Maszynowa 2006/42/WE w sprawie maszyn – wymagania bezpieczeństwa dotyczące oświetlenia stanowisk pracy i stref operacyjnych maszyn"
3. Ministerstwo Rodziny i Polityki Społecznej - "Rozporządzenie w sprawie bezpieczeństwa i higieny pracy przy użytkowaniu wózków jezdniowych z napędem silnikowym – oświetlenie stref pracy"
4. Instytut Transportu Samochodowego (ITS) - "Analiza wypadkowości na terminalach kontenerowych w Polsce – wpływ warunków oświetleniowych na bezpieczeństwo operatorów"
5. Polski Komitet Normalizacyjny (PKN) - "Norma PN-EN 12464-2: Oświetlenie miejsc pracy na zewnątrz pomieszczeń – wymagania dla stanowisk obsługi maszyn portowych i terminalowych"
6. Ministerstwo Infrastruktury RP - "Prawo o ruchu drogowym – wymagania dotyczące oświetlenia pojazdów specjalnych i maszyn roboczych poruszających się po drogach publicznych"
