Lampy robocze LED i koguty na pojazdy przemysłu papierniczego

Kluczowe informacje: Oświetlenie LED w przemyśle papierniczym i celulozowym

✓ Pojazdy przemysłowe w halach papierni i tartakach muszą posiadać sprawne oświetlenie robocze zgodnie z rozporządzeniem Ministra Pracy i Polityki Społecznej (BHP przy obsłudze maszyn)
✓ Lampy LED IP67/IP69K są wymagane w środowiskach wilgotnych, pyłowych i narażonych na działanie substancji chemicznych stosowanych w produkcji papieru
✓ Wózki widłowe leśne transportujące bele celulozy wymagają lamp ostrzegawczych (kogutów LED) widocznych z odległości co najmniej 150 metrów
✓ Pojazdy poruszające się po drogach publicznych muszą posiadać homologację ECE dla lamp obrysowych i tylnych zespolonych

Jakie przepisy BHP regulują oświetlenie pojazdów w przemyśle papierniczym?

Oświetlenie pojazdów przemysłowych w papierniach i celulozowniach regulują przede wszystkim rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych pojazdów oraz rozporządzenie Ministra Pracy dotyczące BHP przy pracach transportowych. Każdy wózek widłowy i pojazd obsługi hali musi spełniać normę oświetlenia min. 200 luksów w strefie pracy.

Przemysł papierniczy i celulozowy to jedno z najbardziej wymagających środowisk dla pojazdów silnikowych i maszyn roboczych. W polskich zakładach przemysłu drzewno-papierniczego pracuje ponad 80 tysięcy osób, a wypadkowość związana ze złym oświetleniem stanowisk pracy i pojazdów wynosi nawet 18% wszystkich zdarzeń niebezpiecznych.

Przepisy kluczowe dla operatorów obejmują:

Rozporządzenie Ministra Infrastruktury z dnia 31 grudnia 2002 r. w sprawie warunków technicznych pojazdów (Dz.U. 2003 nr 32 poz. 262 z późn. zm.) obowiązujące pojazdy na drogach publicznych
PN-EN 1915 dotycząca wyposażenia lotnisk i pojazdów naziemnych (stosowana pomocniczo dla wózków widłowych)
Dyrektywa maszynowa 2006/42/WE implementowana w Polsce, wymagająca odpowiedniego oświetlenia stref pracy maszyn
Rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów BHP (Dz.U. 1997 nr 129 poz. 844) z wymaganiami dotyczącymi natężenia oświetlenia min. 200 lux dla transportu wewnętrznego
Normy ECE Regulation 65 dla pojazdów ostrzegawczych operujących w pobliżu ruchu drogowego

Statystyki wypadków w przemyśle papierniczym związanych z oświetleniem

18%

wypadków związanych z nieodpowiednim oświetleniem

200 lux

minimalne natężenie oświetlenia wymagane w strefach pracy

IP67

minimalna klasa ochrony lamp w halach z wysoką wilgocią

Jakie lampy robocze LED wybrać do wózków widłowych leśnych i pojazdów obsługi bel?

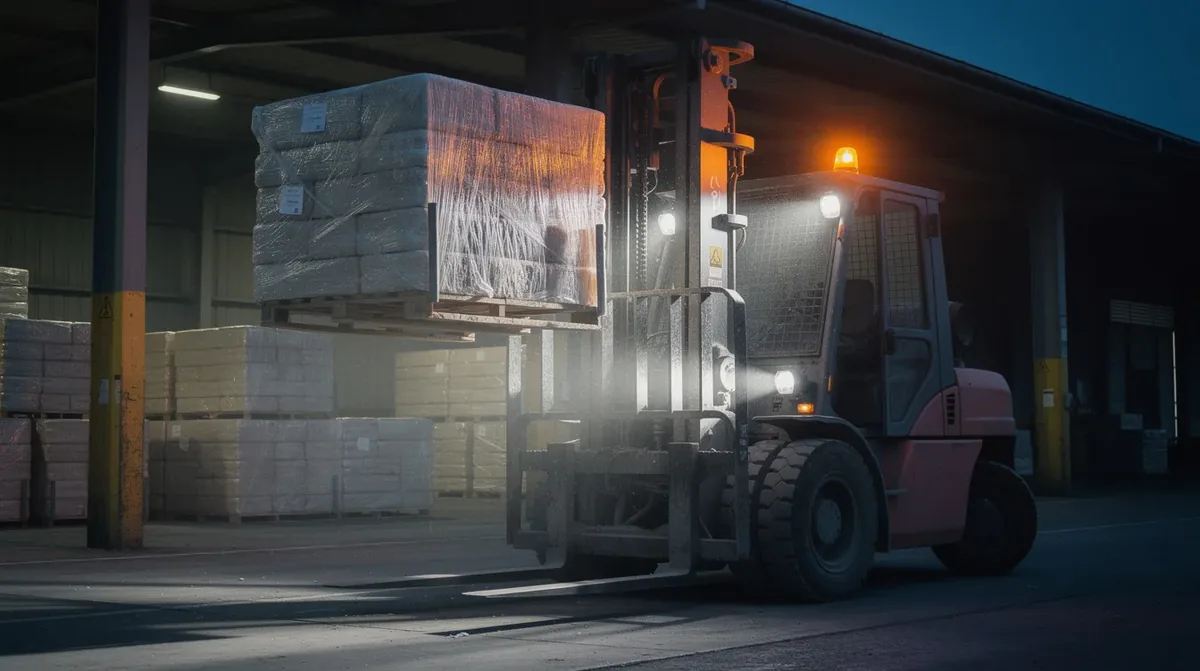

Do wózków widłowych leśnych i pojazdów transportu bel celulozy najlepiej sprawdzają się kwadratowe lampy robocze LED o mocy 40-80W z wiązką FLOOD (kąt 60-120 stopni), klasą szczelności IP67 lub wyższą i strumieniem świetlnym minimum 4000 lumenów. Barwa 6000K zapewnia optymalne postrzeganie kontrastu w halach z parą wodną i pyłem papierniczym.

Wózki widłowe obsługujące bele celulozy i papiernie działają w ekstremalnych warunkach. Wysokość magazynowania bel sięga nierzadko 8-10 metrów, co wymaga skutecznego oświetlenia strefowego. Dodatkowo środowisko produkcji celulozy oznacza:

Wysoka wilgotność względna powietrza, często powyżej 85%
Obecność pary wodnej i kondensacji na szybach i obudowach lamp
Pył papierniczy i celulozowy osiadający na optyce
Chemikalia używane w procesach bielenia celulozy (chlorany, nadtlenki)
Wibracje mechaniczne od pras, rolfangów i maszyn papierniczych

Typ pojazdu	Moc lampy LED	Wiązka	Klasa IP	Luminacja (lm)
Wózek widłowy leśny	2x 40W	FLOOD 120°	IP67	4000 lm/szt.
Pojazd transportu bel	4x 60W	COMBO	IP68	6000 lm/szt.
Ciągnik leśny	1x 120W listwa	SPOT+FLOOD	IP67	12000 lm
Suwnica halowa (oświetlenie towarzyszące)	4x 20W	FLOOD 90°	IP69K	2000 lm/szt.

Dlaczego klasa IP69K jest istotna w papierniach?

Klasa IP69K oznacza pełną odporność na strumienie wody pod wysokim ciśnieniem (do 100 barów) i wysoką temperaturę (do 80°C). W halach produkcyjnych celulozowni regularnie stosuje się mycie przemysłowe sprzętu strumieniem gorącej wody. Lampy robocze LED z certyfikatem IP69K wytrzymają ten proces bez ryzyka penetracji wody i uszkodzenia elektroniki.

Dla porównania: standardowa lampa IP65 przepuści wodę po 6 miesiącach pracy w takich warunkach, co prowadzi do awarii elektroniki i kosztownej wymiany. Lampa IP69K kosztuje przeciętnie 20-35% więcej, ale żywotność wzrasta z 2000 do ponad 8000 godzin pracy w trudnych warunkach przemysłowych.

Kiedy wymagane są koguty LED i lampy ostrzegawcze na pojazdach przemysłu papierniczego?

Koguty LED i stroboskopy ostrzegawcze są obowiązkowo wymagane na wszystkich pojazdach przemysłowych poruszających się w strefach ruchu mieszanego, przy załadunku i rozładunku bel na placu zewnętrznym oraz na każdym pojeździe z ładunkiem wystającym poza obrys nadwozia o więcej niż 1 metr.

Przepisy polskie i europejskie jasno precyzują sytuacje, w których kogut LED lub stroboskop ostrzegawczy jest niezbędny:

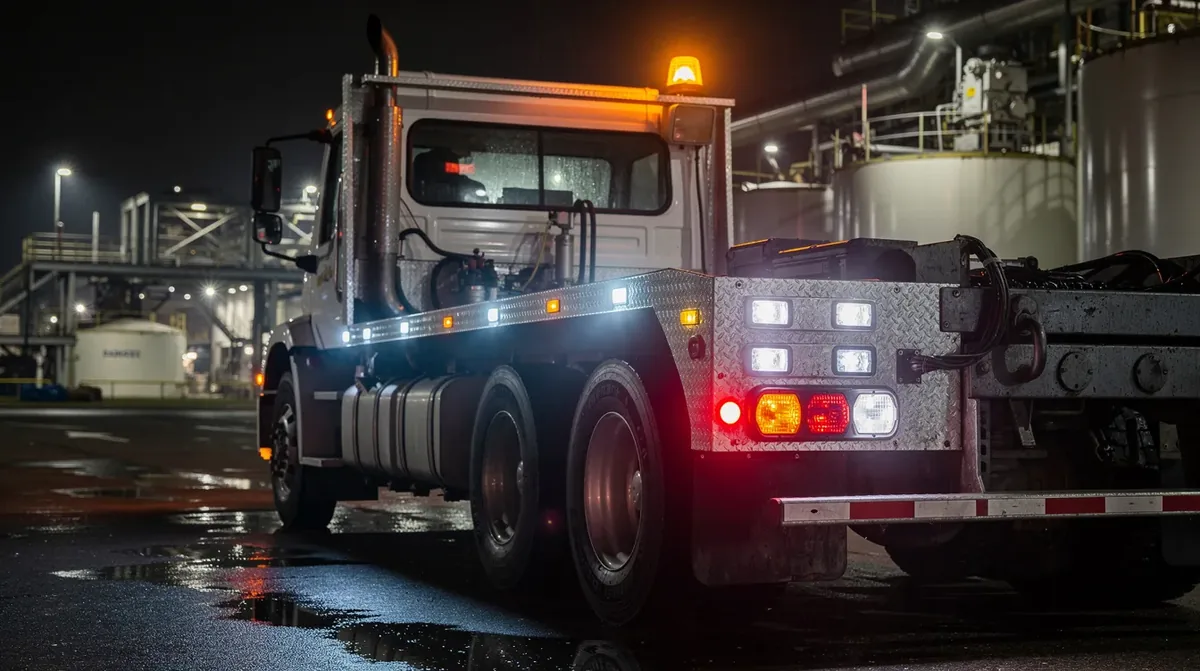

Pojazd transportu bel celulozy wyposażony w lampy obrysowe LED, tylne lampy zespolone oraz kogut LED ostrzegawczy z homologacją ECE – widoczność 150 metrów zgodna z przepisami BHP

Pojazd wolnobieżny na drodze publicznej: każdy wózek widłowy lub ciągnik leśny poruszający się po drogach publicznych z prędkością poniżej 25 km/h musi posiadać kogut żółty widoczny z 150 m (ECE R65)
Ładunek ponadgabarytowy: bele papieru lub drewna wystające poza obrys pojazdu wymagają oznaczenia ostrzegawczego i lamp obrysowych
Strefa pieszych w zakładzie: na terenach zakładowych z ruchem mieszanym pojazd-pieszy przepisy BHP wymagają ciągłej sygnalizacji dźwiękowej i świetlnej
Nocna praca w terenie leśnym: ciągniki leśne operujące po zmroku wymagają kompletnego zestawu lamp roboczych i obrysowych
Transport drogowy bel: pojazdy ciężarowe z naczepami do transportu bel celulozy na drogach publicznych muszą posiadać homologowane lampy tylne zespolone i lampy obrysowe ECE

Uwaga: Wymagania dla kogutów LED na drogach publicznych

Kogut LED na pojeździe poruszającym się po drogach publicznych musi posiadać:

Homologację ECE Regulation 65 (dla pojazdów specjalnych) lub ECE R7 (pojazdy wolnobieżne)
Kolor żółty/bursztynowy (nie czerwony, który zarezerwowany jest dla służb ratowniczych)
Widoczność min. 150 m w dzień i 500 m w nocy
Częstotliwość błysków: 60-120 błysków na minutę zgodnie z normą

Jak dobrać lampy obrysowe LED do pojazdów transportujących bele celulozy?

Lampy obrysowe LED do pojazdów transportujących bele celulozy muszą być homologowane według ECE R7, posiadać kolor biały z przodu i czerwony z tyłu, klasę szczelności minimum IP65 oraz być zamontowane w odległości nieprzekraczającej 400 mm od skrajnego punktu pojazdu. Dla pojazdów o szerokości powyżej 2100 mm lampy obrysowe są obowiązkowe.

Pojazdy do transportu bel celulozy i papieru należą do najszerszych jednostek poruszających się po polskich drogach. Typowa naczepa do przewozu bel ma szerokość 2550 mm, a z ładunkiem może osiągać 3000-3500 mm. Takie wymiary bezwzględnie wymagają kompletnego oświetlenia obrysowego.

Pozycja lampy	Kolor	Norma ECE	Montaż
Przód (górny obrys)	Biały	ECE R7	Maks. 400 mm od krawędzi
Tył (górny obrys)	Czerwony	ECE R7	Maks. 400 mm od krawędzi
Boczny obrys	Bursztynowy	ECE R91	Co max. 3 m wzdłuż boku
Tylna lampa zespolona	Czerwony/bursztynowy/biały	ECE R48	Symetrycznie, para

Wiązki przewodów dedykowane do pojazdów przemysłowych

Środowisko przemysłu celulozowego to nie tylko wilgoć i pył. Chemikalia używane w produkcji celulozy metodą siarczanową (ługu białego) potrafią zniszczyć standardowe izolacje przewodów w ciągu kilku miesięcy. Dlatego wiązki przewodów do pojazdów pracujących w papierniach powinny:

Posiadać izolację z materiałów odpornych na kwasy i zasady (polipropylen, PVC premium)
Być wyposażone w złącza z uszczelkami silikonowymi klasy IP67
Używać przekrojów przewodów 4mm² lub 6mm² dla lamp o mocy powyżej 60W
Zawierać bezpieczniki zwłoczne chroniące elektronikę lamp LED przed przepięciami od alternatorów przemysłowych
Mieć osłonę spiralną lub plecionkę metalową na odcinkach narażonych na mechaniczne uszkodzenia

Gdzie montować lampy LED na wózkach widłowych leśnych i maszynach obsługi papierni?

Lampy robocze LED na wózkach widłowych leśnych montuje się w czterech kluczowych pozycjach: na maszcie widłowym (skierowane na ładunek), na dachu kabiny (oświetlenie przednie szerokie), z tyłu kabiny (oświetlenie cofania) oraz na wysięgniku (jeśli pojazd jest wyposażony). Każda pozycja powinna zapewniać min. 50 luksów na poziomie podłogi w promieniu 5 metrów od pojazdu.

Prawidłowy montaż lamp to kwestia nie tylko przepisów, ale przede wszystkim bezpieczeństwa operatora i pracowników hali. Błędnie umieszczona lampa może oślepiać operatora lub innych pracowników, co paradoksalnie zwiększa ryzyko wypadku zamiast je zmniejszać.

Zalecane pozycje montażu

Maszt widłowy: 2x lampa FLOOD skierowana na ładunek
Dach kabiny (przód): 2x lampa COMBO szerokokątna
Dach kabiny (tył): 1-2x lampa FLOOD cofania
Błotniki: lampy pozycyjne białe/czerwone

Błędy montażu do unikania

Montaż na poziomie wzroku operatora (olśnienie)
Brak zabezpieczenia antywibracyjnego śrub
Przewody bez osłon przy ruchomych częściach
Lampa skierowana w górę bez deflektora (zaślepia innych)

Co grozi za brak wymaganego oświetlenia na pojeździe przemysłowym w Polsce?

Za brak wymaganego oświetlenia na pojeździe przemysłowym poruszającym się po drogach publicznych grozi mandat od 100 do 500 zł, zatrzymanie dowodu rejestracyjnego przez Policję lub ITD oraz skierowanie pojazdu na dodatkowe badanie techniczne w SKP. Na terenie zakładu pracy inspektor PIP może nałożyć mandat do 2000 zł i nakazać natychmiastowe wyłączenie pojazdu z eksploatacji.

Skutki prawne i finansowe braku lub niesprawnego oświetlenia są poważne i wielowymiarowe:

Kontrole ITD (Inspekcja Transportu Drogowego): pojazdy ciężarowe do transportu bel są regularnie kontrolowane pod kątem oświetlenia. Mandat za niesprawne lampy obrysowe to 200 zł od każdej brakującej lampy
Badania SKP: pojazd ciężarowy z niesprawnym oświetleniem tylnym zespolonym nie przejdzie badania technicznego i traci ważność dokumentu. Każdy dzień bez ważnego przeglądu to potencjalna odpowiedzialność karna kierowcy i pracodawcy
PIP na terenie zakładu: inspektor pracy ocenia pojazdy zakładowe pod kątem BHP niezależnie od przepisów drogowych. Wózek widłowy z niesprawnym oświetleniem może zostać nakazem wyłączony z eksploatacji do czasu naprawy
Odpowiedzialność odszkodowawcza: w przypadku wypadku z udziałem pojazdu z niesprawnym oświetleniem ubezpieczyciel może odmówić wypłaty odszkodowania lub dochodzić regresu od pracodawcy

Dlaczego LED przewyższa tradycyjne oświetlenie halogenowe w pojazdach papierni?

Technologia LED w lampach roboczych pojazdów przemysłowych zapewnia 70-80% niższe zużycie energii w porównaniu do halogenów przy tym samym strumieniu świetlnym, żywotność 30.000-50.000 godzin (vs 1000-2000 h dla halogenu) oraz natychmiastowe pełne świecenie bez czasu rozgrzewania. W środowiskach z wahaniami napięcia sieciowego od 10V do 30V lampy LED są zdecydowanie bardziej stabilne.

W przemyśle papierniczym pojazdy pracują często w systemie trzyzmianowym, 24 godziny na dobę, 6-7 dni w tygodniu. Przy takim natężeniu eksploatacji różnica między LED a halogenem jest spektakularna:

Kalkulacja TCO (całkowity koszt posiadania) dla wózka widłowego

Założenia: 6000 godzin pracy rocznie, 4 lampy robocze, cena energii 0,70 zł/kWh

Halogen 4x 55W

Koszt energii rocznie: ok. 924 zł
Wymiana żarówek (co 1000h): 4x w roku
Koszt żarówek/rok: ok. 480 zł
Łączny koszt/rok: ok. 1400 zł

LED 4x 40W

Koszt energii rocznie: ok. 672 zł
Wymiana lamp: co 5-8 lat
Koszt lamp amortyzowany/rok: ok. 80 zł
Łączny koszt/rok: ok. 752 zł

Oszczędność z LED: ok. 648 zł rocznie na jeden pojazd

Jak przygotować pojazd transportu bel do przeglądu technicznego SKP?

Aby pojazd do transportu bel celulozy przeszedł badanie techniczne w SKP, wszystkie lampy obrysowe, tylne zespolone i ostrzegawcze muszą działać sprawnie, posiadać obowiązującą homologację ECE, być prawidłowo zamontowane w odległości do 400 mm od krawędzi pojazdu i świecić odpowiednim kolorem. Diagnosta sprawdzi też szczelność przewodów elektrycznych i brak ingerencji w oryginalne obwody.

Checklista przygotowania pojazdu ciężarowego lub naczepy do transportu bel na badanie SKP:

Sprawdź działanie wszystkich lamp obrysowych (biała przód, czerwona tył, bursztynowa bok) przez jedną osobę siedzącą za kierownicą i drugą obchodzącą pojazd
Zweryfikuj kompletność lamp tylnych zespolonych: światło pozycyjne czerwone, hamowania, kierunkowskaz bursztynowy, cofania białe, przeciwmgielne czerwone
Upewnij się, że lampy obrysowe są zamontowane w odległości maks. 400 mm od skrajnego punktu pojazdu mierzonego poziomo
Sprawdź homologacje: na każdej lampie powinno być oznaczenie ECE z odpowiednim numerem regulacji (R7 dla obrysowych, R48 dla tylnych)
Zabezpiecz wszystkie połączenia elektryczne przed wodą. Diagnosta sprawdzi czy nie ma oznak korozji na złączach
Usuń z pojazdu kogut LED lub inne lampy specjalne, które nie są wymagane do ruchu publicznego, a nie mają homologacji drogowej

Rekomendacje eksperta dalekosiezne.pl

Nasz zespół techników z wieloletnim doświadczeniem w oświetleniu pojazdów przemysłowych rekomenduje następujące rozwiązania dla floty zakładu papierniczego:

Wózki widłowe leśne: komplet lamp FLOOD 40W IP68 na maszcie + lampy COMBO 60W IP67 na dachu kabiny. Kolor barwy 5700-6000K dla maksymalnego kontrastu na bielonych belach celulozy
Ciągniki leśne: listwa LED dalekosiężna 120W na dachu kabiny z wiązką COMBO SPOT/FLOOD + 2x lampa cofania 30W FLOOD IP67
Pojazdy ciężarowe transportowe: komplet homologowanych lamp obrysowych LED ECE R7 + tylne zespolone LED ECE R48 o żywotności min. 50.000h
Pojazdy na terenie zakładu z ruchem mieszanym: kogut LED 12-24V R65 bursztynowy + stroboskopy pozycyjne na 4 rogach pojazdu dla maksymalnej widoczności w hali
Wiązki przewodów: dedykowane zestawy z izolacją chemoodporną 4mm² lub 6mm² z bezpiecznikami zwłocznymi i złączami IP67

Nasz dział techniczny świadczy bezpłatne doradztwo doboru oświetlenia dla flot pojazdów przemysłowych. Skontaktuj się z nami podając typ pojazdów i charakter środowiska pracy.

Powiązane tematy i kategorie produktów

Lampy robocze LED IP67 Koguty LED ECE R65 Lampy obrysowe LED Tylne zespolone LED Wiązki przewodów IP67 Listwy LED dalekosiężne

Często zadawane pytania

Jakie przepisy BHP regulują oświetlenie wózków widłowych w przemyśle papierniczym?

Oświetlenie wózków widłowych w papierniach reguluje Rozporządzenie Ministra Pracy i Polityki Socjalnej (Dz.U. 1997 nr 129 poz. 844), wymagające minimum 200 luksów natężenia oświetlenia dla transportu wewnętrznego, oraz Dyrektywa maszynowa 2006/42/WE. Pojazdy na drogach publicznych podlegają dodatkowo Rozporządzeniu Ministra Infrastruktury z 31 grudnia 2002 r.

Czy lampy LED IP69K są lepsze od IP67 w halach produkcji celulozy?

Tak, lampy IP69K są zdecydowanie lepsze w halach celulozowni. Wytrzymują mycie przemysłowe wodą pod ciśnieniem do 100 barów i temperaturą do 80°C. Standardowa lampa IP65 przepuszcza wodę po 6 miesiącach pracy, a IP69K zwiększa żywotność z 2000 do ponad 8000 godzin pracy w trudnych warunkach. Koszt wyższy o 20-35%.

Jak zamontować lampy robocze LED na wózku widłowym leśnym obsługującym papiernię?

Lampy robocze LED montuje się w czterech pozycjach: na maszcie widłowym 2x FLOOD skierowane na ładunek, na dachu kabiny z przodu 2x COMBO szerokokątna, z tyłu kabiny 1-2x FLOOD cofania, na błotnikach lampy pozycyjne. Każda pozycja musi zapewniać minimum 50 luksów na poziomie podłogi w promieniu 5 metrów od pojazdu.

Ile można zaoszczędzić stosując lampy LED zamiast halogenu w wózku widłowym papierni?

Przy 6000 godzinach pracy rocznie oszczędność wynosi około 648 zł rocznie na jeden pojazd. Halogen 4x55W generuje koszt około 1400 zł rocznie (energia plus wymiana żarówek co 1000h), natomiast LED 4x40W tylko około 752 zł rocznie. Zwrot inwestycji następuje szybko przy eksploatacji trzyzmianowej.

Jakie kary grożą za brak oświetlenia na pojeździe przemysłowym na polskich drogach?

Za brak wymaganego oświetlenia na drogach publicznych grozi mandat od 100 do 500 zł, zatrzymanie dowodu rejestracyjnego przez Policję lub ITD oraz skierowanie na dodatkowe badanie SKP. Inspektor ITD nakłada 200 zł za każdą brakującą lampę obrysową. Na terenie zakładu inspektor PIP może nałożyć mandat do 2000 zł i nakazać wyłączenie pojazdu z eksploatacji.

Jakie parametry techniczne powinna mieć lampa robocza LED do wózka widłowego leśnego?

Do wózka widłowego leśnego najlepiej sprawdzają się kwadratowe lampy robocze LED o mocy 40-80W z wiązką FLOOD o kącie 60-120 stopni, klasą szczelności IP67 lub wyższą i strumieniem świetlnym minimum 4000 lumenów. Optymalna barwa to 6000K, zapewniająca najlepszy kontrast w halach z parą wodną i pyłem papierniczym.

Kogut LED czy stroboskop ostrzegawczy – co wybrać do pojazdu w przemyśle papierniczym?

Kogut LED na drogach publicznych musi posiadać homologację ECE R65 lub ECE R7, kolor żółty/bursztynowy widoczny z 150 metrów w dzień i 500 metrów w nocy, z częstotliwością 60-120 błysków na minutę. Stroboskopy pozycyjne montowane na 4 rogach pojazdu sprawdzają się lepiej wewnątrz hali z ruchem mieszanym pojazd-pieszy, gdzie wymagana jest sygnalizacja ciągła ze wszystkich stron.

Dlaczego standardowe przewody elektryczne ulegają uszkodzeniu w zakładach celulozowych?

Chemikalia stosowane w produkcji celulozy metodą siarczanową, w tym ług biały z chloranami i nadtlenkami, niszczą standardowe izolacje przewodów w ciągu kilku miesięcy. Dlatego wiązki przewodów w papierniach muszą mieć izolację chemoodporną z polipropylenu lub PVC premium, złącza silikonowe IP67, przekroje 4-6mm² dla lamp powyżej 60W oraz osłony spiralne na odcinkach narażonych na uszkodzenia mechaniczne.
