Lampy robocze LED dla pojazdów serwisowych OZE
Kluczowe informacje: Oświetlenie LED w energetyce odnawialnej
- ✓ Pojazdy serwisowe farm wiatrowych i fotowoltaicznych muszą spełniać polskie przepisy BHP oraz rozporządzenie o ruchu drogowym
- ✓ Lampy robocze LED o strumieniu min. 3000 lm i klasie szczelności IP67/IP69K są standardem dla pojazdów serwisowych turbin wiatrowych
- ✓ Pojazdy poruszające się po drogach publicznych wymagają homologacji ECE R10, R23 i R65 dla lamp ostrzegawczych
- ✓ Oświetlenie LED zużywa do 75% mniej energii niż halogenowe, co jest krytyczne przy pracy na akumulatorach lub agregacie
Polska energetyka odnawialna rośnie w tempie ponad 15% rocznie. Na koniec 2023 roku w Polsce działało ponad 1400 farm wiatrowych i blisko 80 000 instalacji fotowoltaicznych o mocy powyżej 50 kW. Za każdą z tych instalacji stoją pojazdy serwisowe, dźwigi mobilne, pickupy terenowe i ciężkie samochody specjalistyczne, które pracują całą dobę, w każdych warunkach pogodowych. Odpowiednie oświetlenie LED tych pojazdów to nie estetyka, to kwestia bezpieczeństwa, zgodności z prawem i ciągłości pracy.
Jakie pojazdy używane są w obsłudze energetyki odnawialnej i czego potrzebują?
Pojazdy serwisowe w energetyce odnawialnej to głównie pickupy 4x4, vany dostawcze, ciężkie ciągniki siodłowe z naczepami do transportu łopat, dźwigi mobilne oraz specjalistyczne platformy podnośnikowe. Każda z tych kategorii wymaga innego zestawu oświetlenia LED dostosowanego do warunków terenowych i przepisów drogowych.
W branży OZE możemy wyróżnić kilka kluczowych kategorii pojazdów roboczych:
| Typ pojazdu | Zastosowanie w OZE | Kluczowe potrzeby oświetleniowe |
|---|---|---|
| Pickup 4x4 (Toyota Hilux, Ford Ranger) | Szybki dojazd do turbin i paneli PV | Listwa LED dalekosiężna, lampy obrysowe, kogut LED |
| Van dostawczy (Mercedes Sprinter, VW Crafter) | Transport narzędzi i komponentów | Lampy robocze tylne, obrysówki, lampy pozycyjne |
| Ciągnik siodłowy z naczepą specjalną | Transport łopat turbin wiatrowych (długość do 80 m) | Kompleksowe oświetlenie naczepy, koguty, stroboskopy pilotów |
| Dźwig mobilny / platforma podnośnikowa | Prace na wysokości przy turbinach | Lampy robocze 360°, lampy ostrzegawcze strefowe |

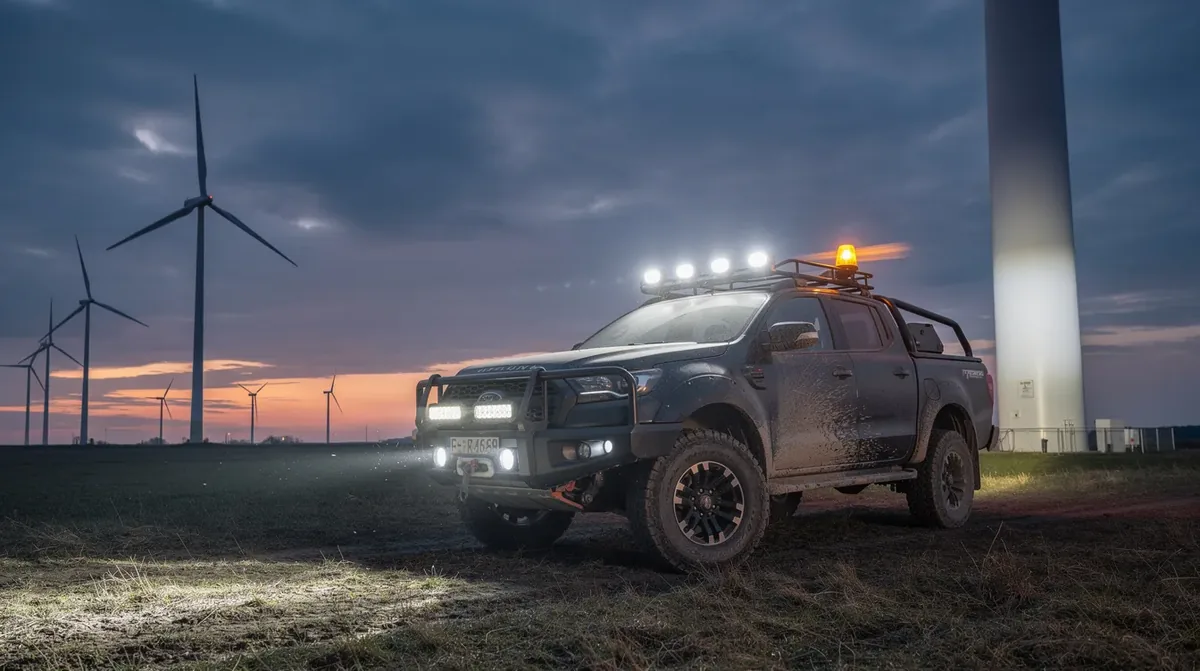

Jakie lampy robocze LED wybrać do pojazdów serwisujących turbiny wiatrowe?
Lampy robocze LED do pojazdów serwisowych turbin wiatrowych powinny mieć minimum IP67, strumień powyżej 3000 lm i być odporne na wibracje do 50G. Praca na otwartych terenach przy silnym wietrze i zmiennej pogodzie wyklucza stosowanie tańszych lamp bez odpowiedniej klasy szczelności.
Serwisowanie turbin wiatrowych w Polsce odbywa się w ekstremalnych warunkach. Farmy wiatrowe koncentrują się w województwach zachodniopomorskim, wielkopolskim i kujawsko-pomorskim, gdzie wiatry powyżej 10 m/s są codziennością, a temperatura zimą spada poniżej -20°C. Lampy robocze LED na pojazdach pracujących w takich warunkach muszą spełniać konkretne parametry techniczne:
Wymagania minimalne dla pojazdów serwisowych turbin
- • Klasa szczelności: minimum IP67 (zalecane IP69K dla mycia ciśnieniowego)
- • Strumień świetlny: min. 3000 lm dla lamp pojedynczych, min. 10 000 lm dla listew
- • Odporność na wibracje: min. 50G według normy SAE J1455
- • Zakres temperatur pracy: od -40°C do +65°C
- • Obudowa: aluminium lub poliwęglan klasy lotniczej
Typy wiązek świetlnych w zastosowaniach OZE
- • FLOOD (szeroki, 120°): oświetlenie miejsca pracy wokół pojazdu, praca przy podstawie turbiny
- • SPOT (skupiony, 10-30°): oświetlenie dalekosiężne na drogach gruntowych farm
- • COMBO (kombinowany): najbardziej wszechstronny, zalecany jako standard
- • Barwa: 5700-6000K (zimna biel) dla maksymalnego kontrastu w terenie
Montaż lamp roboczych na pojazdach serwisowych farm fotowoltaicznych
Pojazdy operujące na farmach fotowoltaicznych mają specyficzne wymagania. Drogi wewnętrzne farm PV to zazwyczaj utwardzone szutrem trakty, na których panuje całkowity zakaz ruchu po zmroku bez odpowiedniego oświetlenia. Najczęściej montowane konfiguracje to:
- 1 Listwa LED 50 cm na dachu pickupa: 120W COMBO, zapewnia 10 800 lm. Pokrywa zasięg 200 m w trybie SPOT dla nocnych dojazdów przez farm
- 2 Dwie lampy robocze 60W na zderzaku tylnym: tryb FLOOD do pracy na ziemi przy panelach, optymalny kąt 120° eliminuje cienie pod modułami
- 3 Lampy boczne 20W x 2 na listwach bagażnika dachowego: oświetlenie strefy roboczej z boków pojazdu, niezbędne przy pracach przy inwerterach i skrzynkach przyłączeniowych
- 4 Oświetlenie skrytki narzędziowej: listwa LED 12V/24V wewnątrz zabudowy, klasa IP54, automatyczne włączenie przy otwarciu zabudowy
Kiedy i jakie lampy ostrzegawcze LED są wymagane przepisami dla pojazdów OZE?
Pojazdy serwisowe w energetyce odnawialnej muszą stosować lampy ostrzegawcze z homologacją ECE R65 podczas pracy w strefach zagrożonych ruchem. Na drogach publicznych obowiązuje rozporządzenie Ministra Infrastruktury z 2002 roku, które precyzyjnie określa, kiedy kogut LED jest obowiązkowy, a kiedy dozwolony.
Polskie przepisy BHP dla energetyki odnawialnej, oparte na rozporządzeniu Ministra Energii i Klimatu oraz ogólnych przepisach BHP zawartych w Kodeksie Pracy, nakładają konkretne obowiązki w zakresie sygnalizacji świetlnej pojazdów pracujących na terenach przemysłowych. Na drogach publicznych kluczowe jest prawo o ruchu drogowym.
Obowiązkowe wyposażenie według przepisów polskich
Na drogach publicznych (Prawo o ruchu drogowym):
- • Pojazdy pilotujące transport ponadgabarytowy: kogut pomarańczowy ECE R65
- • Pojazdy wykonujące prace na drodze: lampa błyskowa pomarańczowa
- • Pojazdy holujące: światła awaryjne + kogut przy ograniczonej widoczności
- • Szerokość powyżej 2,55 m: lampy obrysowe białe z przodu, czerwone z tyłu
Na terenie farm (BHP / SKP):
- • Pojazdy wolnobieżne (do 25 km/h): obowiązkowe oświetlenie pozycyjne
- • Maszyny budowlane na terenie: lampa obrotowa lub LED ostrzegawcza
- • Prace nocne: min. 50 lx w strefie roboczej wg PN-EN 12464
- • Wyjazd na drogę: pojazd musi spełniać wymagania SKP
Homologacje ECE wymagane dla lamp ostrzegawczych w Polsce
| Homologacja | Dotyczy | Zastosowanie w OZE |
|---|---|---|
| ECE R65 | Koguty i lampy błyskowe pomarańczowe | Pojazdy pilotujące, pojazdy robocze na drogach publicznych |
| ECE R10 | Kompatybilność elektromagnetyczna | Obowiązkowe dla wszystkich lamp elektrycznych montowanych na pojazdach |
| ECE R23 | Lampy cofania | Wymagane przy pojazdach z zabudową roboczą |
| ECE R7 | Lampy obrysowe (powyżej 2,10 m szerokości) | Ciągniki siodłowe, pojazdy z naczepami do transportu elementów OZE |
Jak skonfigurować oświetlenie obrysowe LED na ciężarówkach transportujących łopaty turbin wiatrowych?
Transport łopat turbin wiatrowych o długości do 80 metrów to jeden z najbardziej wymagających transportów ponadgabarytowych w Polsce. Zestaw ciągnik-naczepa musi mieć kompletne oświetlenie obrysowe LED zgodne z ECE R7, koguty ECE R65 oraz pilotujące pojazdy z odpowiednim oznakowaniem. Inspektorzy ITD regularnie kontrolują te zestawy.
Polska jest jednym z głównych szlaków tranzytowych dla komponentów turbin wiatrowych w Europie Środkowej. Rocznie po polskich drogach transportuje się tysiące zestawów łopat, gondol i wież. Każdy taki transport musi spełniać wymagania rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych pojazdów.
Konfiguracja oświetlenia typowego zestawu do transportu łopat turbiny:
- Ciągnik siodłowy: 2x lampa obrysowa biała LED z przodu (ECE R7), 2x lampa obrysowa czerwona LED z tyłu, 1x kogut LED pomarańczowy ECE R65 na dachu kabiny, kompletne oświetlenie ECE z przodu i tyłu
- Naczepa niskopodwoziowa: obrysówki boczne co max 3 metry (żółte LED, ECE R91), lampy tylne zespolone LED x2 (stop, cofanie, kierunkowskaz, pozycja), tablice odblaskowe EC
- Pojazd pilotujący (pickup lub van): belka LED pomarańczowa lub 2x kogut LED ECE R65, tablice "PILOT" ze światłem, lampy robocze do kontroli ładunku
- Wiązki przewodów: dedykowane wiązki 24V z bezpiecznikami, złącza AMP Superseal, min. 5-letnia gwarancja na korozję
Ważne: Kontrole ITD i SKP
Inspekcja Transportu Drogowego (ITD) podczas kontroli transportów ponadgabarytowych z komponentami OZE szczególnie sprawdza: sprawność wszystkich lamp obrysowych, homologację kogutów na pojazdach pilotujących, poprawność wiązek elektrycznych i brak improwizowanych połączeń. Kary za brak wymaganych lamp sięgają 2000 zł na lampę, a transport może zostać zatrzymany do czasu usunięcia usterek.
Dlaczego LED to właściwy wybór dla pojazdów w sektorze OZE?
Technologia LED w pojazdach OZE to nie moda, lecz ekonomiczna konieczność. Pojazdy serwisowe farm wiatrowych i fotowoltaicznych pracują często przy wyłączonym silniku, zasilane z akumulatora lub przetwornicą. Niskie zużycie energii LED (75% mniej niż halogen przy tej samej jasności) bezpośrednio przekłada się na czas pracy bez ładowania.
Porównanie technologii oświetlenia dla pojazdów serwisowych OZE
| Parametr | LED | Halogen | HID/Xenon |
|---|---|---|---|
| Żywotność | 50 000 h | 500-1000 h | 2000-5000 h |
| Pobór mocy (3000 lm) | 25-30 W | 100-150 W | 35-55 W |
| Odporność na wibracje | Bardzo wysoka (brak żarnika) | Niska (żarnik wrażliwy) | Średnia |
| Czas rozruchu | Natychmiastowy | Natychmiastowy | 20-30 s do pełnej jasności |

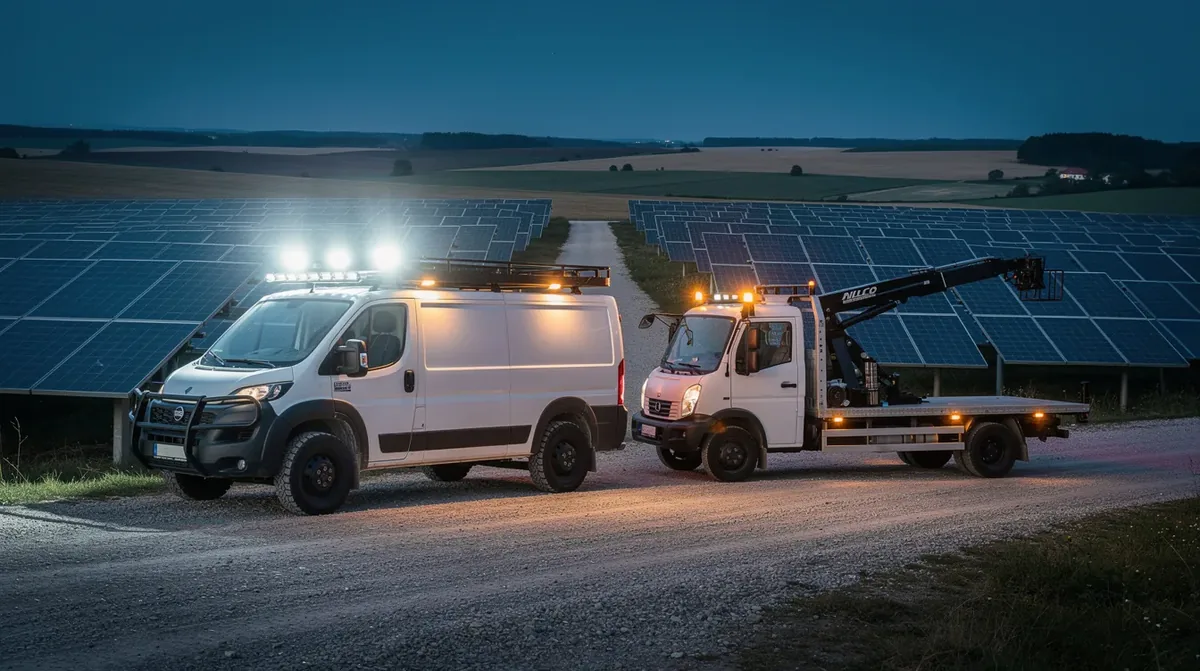

Gdzie montować lampy LED na pojazdach inspekcyjnych i instalacyjnych farm PV?
Optymalny montaż lamp LED na pojazdach obsługujących farmy fotowoltaiczne to kombinacja: listwa dachowa do jazdy drogami wewnętrznymi, lampy tylne do pracy za pojazdem i boczne lampy robocze do oświetlenia rzędów paneli. Takie rozmieszczenie eliminuje martwe strefy i spełnia wymogi BHP dotyczące min. 50 lx w strefie roboczej.
Przy projektowaniu systemu oświetlenia pojazdu obsługującego farmę PV należy uwzględnić kilka praktycznych aspektów charakterystycznych dla polskich warunków:
- DACH: Listwa LED 50-120 cm na stelażu bagażnika dachowego. Profil niski (poniżej 8 cm) dla zachowania dopuszczalnej wysokości pojazdu do ruchu pod wiatami i kablami. Podwójne amortyzatory przeciwwibracyjne obowiązkowe.
- TYŁ: 2-4 lampy robocze LED 20-60W w trybie FLOOD na zderzaku lub ramie. Lampki cofania LED jako uzupełnienie. Barwa 5000-6000K dla lepszej widoczności detali przy pracach z inwenterami.
- BOK: Lampy LED na wspornikach przy tylnych słupkach nadwozia lub na platformie ładunkowej. Kąt skierowania w dół i na boki, nie w górę, co uniknie olśnienia przy pracach nocnych.
- ZASILANIE: Dedykowana wiązka przewodów z bezpiecznikami 20A, przekrój min. 4 mm² dla lamp powyżej 100W, złącza wodoszczelne IP67 na wszystkich połączeniach zewnętrznych.
Co sprawdzić przy przeglądzie SKP pojazdu serwisowego OZE z doposażoną instalacją LED?
Pojazd serwisowy OZE z zamontowanymi dodatkowymi lampami LED musi przejść przegląd SKP bez uwag. Diagnosta sprawdza przede wszystkim: czy dodatkowe lampy nie zakrywają wymaganych świateł homologowanych, czy wiązka elektryczna jest prawidłowo prowadzona i zabezpieczona oraz czy kogut LED posiada ważną homologację ECE R65.
Najczęstsze powody odrzucenia pojazdu przy przeglądzie SKP z powodu instalacji LED to nieprawidłowe rozmieszczenie lamp lub brak wymaganych certyfikatów. Warto znać listę najważniejszych punktów kontrolnych:
- BŁĄD 1: Listwa LED zasłania tablicę rejestracyjną lub ogranicza widoczność tylnych świateł. Rozwiązanie: montaż z minimalnym prześwitem 5 cm ponad tablicą lub po jej bokach.
- BŁĄD 2: Kogut LED bez homologacji ECE R65 podłączony do stałego zasilania. Przy przeglądzie diagnosta wykryje urządzenie bez numeru homologacji. Kara: wpis do protokołu i obowiązek naprawy przed wystawieniem przeglądu.
- BŁĄD 3: Przewody elektryczne prowadzone przez otwory w karoserii bez przepustów gumowych lub opaski kablowe zbyt blisko elementów ruchomych. Ryzyko uszkodzenia wiązki i przepalenia bezpiecznika.
- BŁĄD 4: Lampy robocze LED włączone razem ze światłami drogowymi podczas jazdy (brak osobnego przełącznika). Lampy robocze mogą być aktywne wyłącznie podczas pracy pojazdu, nie podczas jazdy drogą publiczną.
Rekomendacje eksperta: Kompletna konfiguracja dla pojazdu OZE
Na podstawie doświadczeń z wyposażaniem pojazdów serwisowych dla polskich farm wiatrowych i fotowoltaicznych, optymalny zestaw dla pickupa 4x4 to:
- ✓ Listwa LED 50 cm COMBO 120W na dachu, IP67, homologacja ECE R10 (do jazdy drogami wewnętrznymi farm)
- ✓ 2x lampa robocza 40W FLOOD IP69K na zderzaku tylnym (do pracy przy ziemi)
- ✓ Kogut LED pomarańczowy ECE R65 magnetyczny z własnym przełącznikiem (do drogi publicznej przy wyjazdach na drogi z prowadzeniem robót)
- ✓ Wiązka przewodów 4x4 dedykowana z 4 wyjściami, przekrój 4 mm², bezpieczniki ATC 20A, złącza AMP Superseal IP67
- ✓ Listwa LED wewnątrz skrytki narzędziowej 12V/1,5W IP44, włącznik dotykowy lub magnetyczny
Powyższa konfiguracja jest zgodna z wymaganiami SKP, przepisami ruchu drogowego i BHP dla firm pracujących w sektorze OZE w Polsce.
Jak wybrać właściwego dostawcę oświetlenia LED dla floty pojazdów OZE?
Właściwy dostawca lamp LED dla floty pojazdów OZE to taki, który oferuje produkty z homologacjami ECE, certyfikatami IP potwierdzonymi badaniami laboratoryjnymi oraz zapewnia wsparcie techniczne w zakresie doboru konfiguracji i montażu zgodnie z polskimi przepisami.
Przy zakupie oświetlenia LED dla floty obsługującej instalacje OZE warto kierować się kilkoma kluczowymi kryteriami. Firmy zarządzające flotami pojazdów serwisowych w tym sektorze coraz częściej wdrażają standardy wyposażenia, które eliminują konieczność indywidualnego doboru lamp do każdego pojazdu.
Kryteria wyboru lamp i dostawcy dla firm OZE: dostępność dokumentacji homologacyjnej ECE dla każdego produktu, możliwość zakupu dedykowanych wiązek przewodów dopasowanych do konkretnych modeli pojazdów, gwarancja minimum 3 lat na lampy robocze i 2 lat na lampy ostrzegawcze oraz dostępność części zamiennych i serwisu na terenie Polski.
Specjalizacja dalekosiezne.pl: Oferujemy kompletne zestawy oświetlenia LED dla pojazdów pracujących w sektorze energetyki odnawialnej: od listew dalekosiężnych przez lampy robocze IP69K, koguty LED z homologacją ECE R65, po dedykowane wiązki przewodów 12V/24V. Dobieramy konfiguracje zgodne z polskimi przepisami drogowymi i BHP dla farm wiatrowych i fotowoltaicznych.
Często zadawane pytania
Jakie lampy robocze LED wybrać do pojazdów serwisujących turbiny wiatrowe?
Lampy robocze LED do serwisu turbin wiatrowych powinny mieć minimum IP67 (zalecane IP69K), strumień powyżej 3000 lm oraz odporność na wibracje minimum 50G według normy SAE J1455. Zakres temperatur pracy musi obejmować od -40°C do +65°C, a obudowa powinna być wykonana z aluminium lub poliwęglanu klasy lotniczej.
Czy LED jest lepszy niż halogen w pojazdach serwisowych OZE?
LED jest zdecydowanie lepszy dla pojazdów OZE. Zużywa 75% mniej energii niż halogen przy identycznym strumieniu świetlnym, ma żywotność 50 000 godzin wobec 500–1000 godzin halogenu oraz znacznie wyższą odporność na wibracje dzięki brakowi żarnika. Natychmiastowy rozruch i klasa IP69K to dodatkowe przewagi.
Jak zamontować oświetlenie LED na pickupie obsługującym farmę fotowoltaiczną?
Optymalna konfiguracja to: listwa LED 50 cm COMBO 120W na dachu z amortyzatorami przeciwwibracyjnymi, dwie lampy robocze 40W FLOOD IP69K na zderzaku tylnym, lampy boczne 20W x2 na bagażniku dachowym oraz dedykowana wiązka przewodów 4 mm² z bezpiecznikami 20A i złączami AMP Superseal IP67.
Ile kosztuje konfiguracja oświetlenia LED dla pojazdu serwisowego OZE?
Blog nie podaje bezpośrednich cen, jednak optymalna konfiguracja dla pickupa 4x4 obejmuje: listwę LED 50 cm COMBO 120W, dwie lampy robocze 40W IP69K, kogut LED ECE R65 oraz dedykowaną wiązkę przewodów. Warto uwzględnić koszt certyfikowanych produktów z homologacją ECE i gwarancją minimum 3 lat na lampy robocze.
Jakie przepisy i homologacje ECE obowiązują dla lamp ostrzegawczych pojazdów OZE w Polsce?
W Polsce pojazdy serwisowe OZE poruszające się po drogach publicznych wymagają homologacji ECE R65 dla kogutów i lamp błyskowych, ECE R10 dla kompatybilności elektromagnetycznej, ECE R23 dla lamp cofania oraz ECE R7 dla lamp obrysowych przy szerokości powyżej 2,10 m. Brak homologacji grozi karą do 2000 zł za lampę i zatrzymaniem transportu.
Jakie parametry techniczne muszą mieć lampy LED do transportu łopat turbin wiatrowych?
Zestaw do transportu łopat turbin (do 80 m długości) wymaga: lamp obrysowych białych z przodu i czerwonych z tyłu ECE R7, obrysówek bocznych co maksymalnie 3 metry w kolorze żółtym ECE R91, lamp tylnych zespolonych LED z homologacją, koguta LED ECE R65 na ciągniku oraz wiązek przewodów 24V ze złączami AMP Superseal i 5-letnią gwarancją na korozję.
Wiązka FLOOD czy SPOT dla lamp roboczych na farmie fotowoltaicznej?
Dla farm fotowoltaicznych najlepszy jest tryb COMBO lub FLOOD. Wiązka FLOOD (120°) optymalnie oświetla miejsce pracy przy panelach i eliminuje cienie pod modułami. Wiązka SPOT (10–30°) sprawdza się na dalekosiężnych dojazdach drogami wewnętrznymi farm. Barwa 5700–6000K zapewnia maksymalny kontrast przy pracach nocnych.
Dlaczego pojazd serwisowy OZE może nie przejść przeglądu SKP po montażu LED?
Najczęstsze przyczyny odrzucenia to: listwa LED zasłaniająca tablicę rejestracyjną lub tylne światła, kogut bez homologacji ECE R65, przewody bez przepustów gumowych w otworach karoserii oraz brak osobnego przełącznika wyłączającego lampy robocze podczas jazdy. Diagnosta może wpisać usterki do protokołu i odmówić wystawienia przeglądu do czasu ich usunięcia.
Jakie oświetlenie ostrzegawcze jest obowiązkowe dla pojazdów pilotujących transport komponentów OZE?
Pojazdy pilotujące transport ponadgabarytowy komponentów OZE muszą mieć: kogut LED pomarańczowy z homologacją ECE R65, tablice „PILOT" z podświetleniem oraz lampy robocze do kontroli ładunku. ITD podczas kontroli szczególnie sprawdza sprawność lamp obrysowych, homologację kogutów i poprawność wiązek elektrycznych bez improwizowanych połączeń.
Gdzie montować lampy robocze LED na pojazdach inspekcyjnych farm PV zgodnie z BHP?
Na pojazdach inspekcyjnych farm PV lampy montuje się: na dachu – listwa LED na stelażu o profilu poniżej 8 cm, z tyłu – 2–4 lampy 20–60W FLOOD na zderzaku, na bokach – lampy przy tylnych słupkach skierowane w dół i na boki. Wymogi PN-EN 12464 nakazują minimum 50 lx natężenia oświetlenia w strefie roboczej podczas prac nocnych.
Źródła i referencje
1. Urząd Dozoru Technicznego (UDT) - "Wymagania techniczne dla pojazdów i urządzeń stosowanych przy eksploatacji instalacji OZE – wytyczne BHP dla farm wiatrowych i fotowoltaicznych"
2. Polska Agencja Rozwoju Przedsiębiorczości (PARP) - "Raport o stanie energetyki odnawialnej w Polsce 2023 – infrastruktura techniczna i floty pojazdów serwisowych"
3. Instytut Transportu Samochodowego (ITS) - "Homologacja ECE R65 i R10 dla pojazdów specjalnych i serwisowych – wymagania techniczne oświetlenia ostrzegawczego"
4. Ministerstwo Infrastruktury RP - "Rozporządzenie w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia – przepisy dotyczące lamp roboczych i ostrzegawczych"
5. Polskie Sieci Elektroenergetyczne / Polskie Stowarzyszenie Energetyki Wiatrowej (PSEW) - "Standardy operacyjne flot serwisowych turbin wiatrowych – wymagania oświetleniowe i elektryczne pojazdów terenowych"
6. Europejska Komisja Gospodarcza ONZ (UNECE) - "Regulamin ECE R23, R65 i R10 – przepisy homologacyjne dla ostrzegawczego oświetlenia pojazdów specjalnych poruszających się po drogach publicznych UE"
