Oświetlenie LED w rolnictwie precyzyjnym i smart farming: lampy robocze, kamery nocne i światła ostrzegawcze na maszynach autonomicznych

Kluczowe informacje: Maszyny rolnicze pracujące w nocy i poruszające się po drogach publicznych muszą spełniać wymogi dyrektywy CE, polskiego Prawa o ruchu drogowym oraz norm ECE. Właściwe oświetlenie LED zwiększa bezpieczeństwo pracy nocnej nawet o 70% i jest warunkiem koniecznym do legalnego poruszania się ciągnika lub kombajnu po drodze publicznej w Polsce.

W skrócie: co musisz wiedzieć

Ciągniki i maszyny rolnicze na drogach publicznych muszą mieć homologowane światła pozycyjne, hamowania i ostrzegawcze
Lampy robocze LED (1500 do 10 000 lm) zwiększają wydajność pracy nocnej na polu
Koguty i stroboskopy LED są obowiązkowe na maszynach o szerokości powyżej 2,55 m
Systemy kamer nocnych NIR/IR poprawiają bezpieczeństwo autonomicznych maszyn rolniczych
Certyfikat CE i norma IP67/IP69K to minimum dla oświetlenia narażonego na błoto i wodę

Jakie przepisy regulują oświetlenie maszyn rolniczych poruszających się po drogach publicznych w Polsce?

Maszyny rolnicze poruszające się po polskich drogach publicznych muszą spełniać wymogi Ustawy Prawo o ruchu drogowym z dnia 20 czerwca 1997 r., rozporządzenia o warunkach technicznych pojazdów oraz norm homologacyjnych ECE ONZ. Brak wymaganego oświetlenia skutkuje zatrzymaniem pojazdu przez Policję lub negatywnym wynikiem przeglądu na Stacji Kontroli Pojazdów (SKP).

Polskie prawo traktuje ciągniki rolnicze i maszyny samobieżne jako odrębną kategorię pojazdów, ale nie zwalnia ich z obowiązku posiadania określonego oświetlenia podczas jazdy po drodze publicznej. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych pojazdów precyzuje, które światła są obowiązkowe, a które fakultatywne.

Ciągniki rolnicze rejestrowane w systemie CEPiK jako pojazdy kategorii T muszą posiadać: przednie światła pozycyjne, tylne światła pozycyjne, światła stopu, kierunkowskazy, światła odblaskowe oraz tablicę rejestracyjną z oświetleniem. Maszyny o szerokości przekraczającej 2,55 m są dodatkowo zobowiązane do stosowania świateł obrysowych i znaków ostrzegawczych.

Obowiązkowe oświetlenie ciągnika na drodze publicznej w Polsce

Typ światła	Wymóg prawny	Norma
Światła pozycyjne przednie i tylne	Obowiązkowe	ECE R7
Światła stopu	Obowiązkowe	ECE R7
Kogut/stroboskop ostrzegawczy	Obowiązkowy przy szer. powyżej 2,55 m	ECE R65
Lampy obrysowe	Obowiązkowe przy szer. powyżej 2,55 m	ECE R7
Tablice ostrzegawcze (pojazd wolnobieżny)	Obowiązkowe przy V poniżej 40 km/h	ECE R69

Jakie lampy robocze LED wybrać do ciągnika lub maszyny rolniczej pracującej w nocy?

Do pracy nocnej na polu najlepiej sprawdzają się lampy robocze LED o strumieniu świetlnym od 3000 do 10 000 lumenów, z rozsyłem FLOOD (szeroki kąt 60-120 stopni) do oświetlenia obszaru roboczego lub COMBO (łączony) do jednoczesnego oświetlenia dalekiego i bliskiego. Minimalna klasa szczelności to IP67, a w kontakcie z wodą pod ciśnieniem wymagana jest IP69K.

Rolnicy pracujący w nocy podczas żniw, siewu czy zbioru buraków potrzebują oświetlenia, które wytrzyma ekstremalne warunki: błoto, pyłek, nawozy, gwałtowne zmiany temperatury i wibracje ciągłe przez wiele godzin. Zwykłe żarówki halogenowe pobierają 4 do 5 razy więcej energii niż odpowiedniki LED przy tej samej jasności, co przy ciągnikach pracujących 8-12 godzin dobowych ma ogromne znaczenie dla instalacji elektrycznej.

Liczby, które warto znać

Lampa robocza LED 60W generuje około 6000 lm (halogen 60W: ok. 1000-1200 lm)
Żywotność LED: 30 000 do 50 000 godzin pracy (halogen: 500-2000 godzin)
Temperatura barwowa 5000-6000K zapewnia najlepsze odwzorowanie kolorów w nocy
Oszczędność energii w stosunku do halogenu: 70-80%
Wibracje: dobra lampa LED wytrzymuje do 50G (jednostka przeciążenia)

Jak dobrać rozsył wiązki do konkretnego zastosowania rolniczego?

Wybór wzoru wiązki świetlnej jest kluczowy. Listwa LED z rozsyłem SPOT (wąski kąt 10-30 stopni) sprawdza się jako dalekosiężne oświetlenie drogi i drogi dojazdowej. Wiązka FLOOD (60-120 stopni) jest idealna do oświetlenia bocznego obszaru roboczego przy opryskiwaczu lub rozsiewaczu. Wzór COMBO łączy oba i najlepiej sprawdza się na tylnym zawieszeniu ciągnika lub kombajnu.

Przy montażu na dachu kabiny kombajnu zbożowego warto zastosować wiązkę FLOOD o dużej mocy (min. 5000 lm), oświetlającą szeroką przestrzeń przed headerem. Na tylnej ramie pługa lub agregatu uprawowego wystarczy lampa COMBO 3000-4000 lm. Specjalne zastosowania, takie jak oświetlenie opryskiwaczy polowych, wymagają lamp ze specjalnym rozsyłem bocznym 120-180 stopni.

Dlaczego systemy kamer nocnych są kluczowe dla autonomicznych maszyn rolniczych?

Autonomiczne maszyny rolnicze wyposażone w systemy kamer nocnych NIR (bliskiej podczerwieni) mogą pracować 24 godziny na dobę bez ryzyka zderzenia z ludźmi, zwierzętami lub przeszkodami terenowymi. Kamery NIR w połączeniu z dedykowanym oświetleniem podczerwonym LED zapewniają widoczność do 50 metrów bez emisji światła widzialnego, które mogłoby oślepiać operatora lub innych użytkowników drogi.

Rolnictwo precyzyjne (precision farming) i smart farming to już nie tylko GPS i czujniki glebowe. Coraz więcej polskich gospodarstw inwestuje w ciągniki z funkcją auto-steer i maszyny półautonomiczne, które wymagają zaawansowanych systemów percepcji otoczenia w nocy. Kamery nocne to jeden z filarów tych systemów, obok lidarów i radarów.

Oświetlenie podczerwone LED (NIR LED) stosowane przy kamerach nocnych działa w zakresie długości fali 850-940 nm, niewidocznym dla ludzkiego oka. Pozwala to maszynie "widzieć" w kompletnej ciemności bez oślepiania operatora lub przypadkowych przechodniów. Taki system jest szczególnie ważny przy nocnych zbiorach w pobliżu zabudowań lub dróg publicznych.

Porównanie systemów nocnego widzenia dla maszyn rolniczych

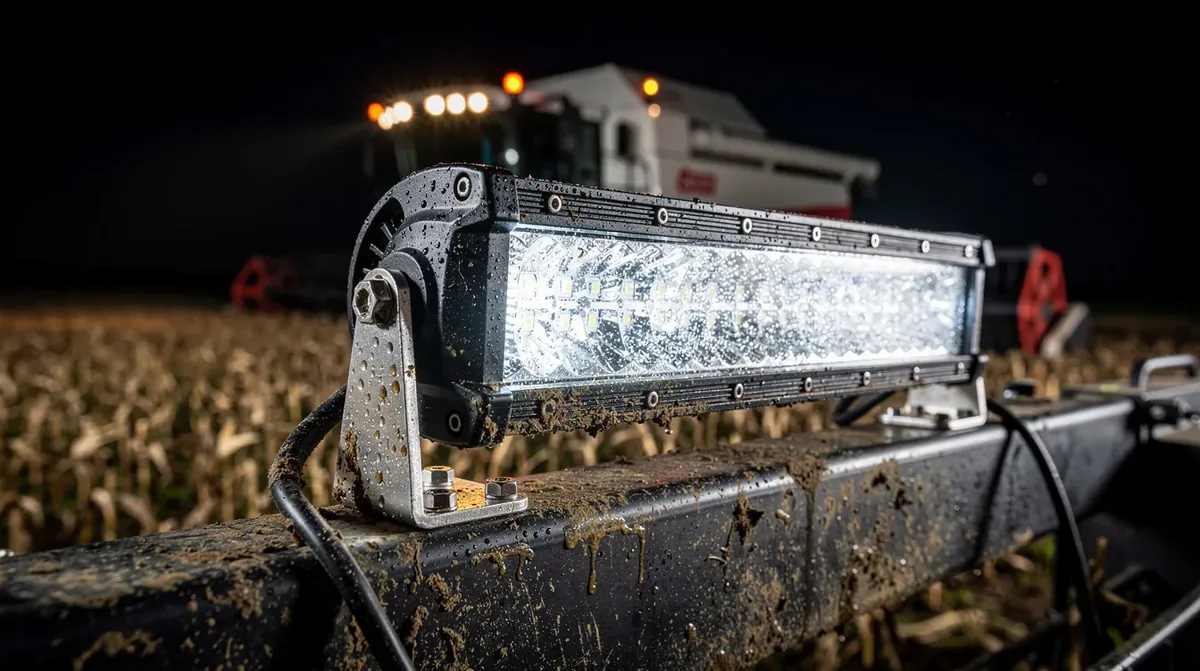

Lampa robocza LED z certyfikatem IP69K i stroboskop ostrzegawczy LED na kombajnie rolniczym – ochrona przed błotem i wodą na maszynach autonomicznych

Technologia	Zasięg	Zastosowanie	Cena orientacyjna
Kamera NIR + LED IR	do 50 m	Monitoring, auto-steer	400-1500 zł
Kamera termowizyjna	do 150 m	Detekcja ludzi/zwierząt	3000-15 000 zł
Kamera starlight CMOS	do 30 m	Kamera cofania/boczna	200-600 zł
Lidar nocny	do 200 m	Pełna autonomia	15 000-80 000 zł

Kiedy i gdzie wymagane są koguty LED i stroboskopy ostrzegawcze na maszynach rolniczych?

Koguty LED i stroboskopy ostrzegawcze barwy żółtej (amber) są obowiązkowe na każdej maszynie rolniczej o szerokości powyżej 2,55 m podczas jazdy po drodze publicznej w Polsce oraz na każdej maszynie samobieżnej stwarzającej zagrożenie dla innych uczestników ruchu. Wymóg ten wynika bezpośrednio z art. 54 Ustawy Prawo o ruchu drogowym i jest weryfikowany podczas kontroli drogowej oraz przeglądu technicznego SKP.

Kombajny zbożowe, opryskiwacze polowe, rozsiewacze nawozów i maszyny do zbioru buraków cukrowych regularnie przekraczają 3-4 metry szerokości. Każda taka maszyna transportowana lub poruszająca się po drodze publicznej musi mieć sprawne żółte światło obrotowe lub stroboskopy spełniające normę ECE R65. Norma ta określa minimalną intensywność błysku (minimum 175 cd), częstotliwość błyskania (1-2 Hz dla kogutów obrotowych) i kąt widoczności.

Koguty LED mają przewagę nad starszymi wersjami z żarówką obrotową pod wieloma względami: są odporne na wibracje (brak ruchomych elementów), zużywają 80% mniej energii, działają natychmiast bez rozgrzewania się i mają żywotność ponad 30 000 godzin. Dla maszyny sezonowej, pracującej 300-500 godzin rocznie, oznacza to praktycznie bezobsługową pracę przez całe życie pojazdu.

Uwaga: częste błędy i konsekwencje

Stosowanie kogutów niebieskich lub czerwonych na maszynach rolniczych jest nielegalne (zarezerwowane dla służb)
Brak homologacji ECE R65 na kogucie to mandat i nakaz usunięcia pojazdu z ruchu
Lampy robocze (work lights) skierowane do tyłu podczas jazdy mogą oślepiać innych kierowców: muszą być wyłączone na drodze
Używanie listew LED dalekosiężnych niehomologowanych na drodze publicznej jest niezgodne z prawem

Jak certyfikat CE i normy IP wpływają na wybór oświetlenia LED do maszyn rolniczych?

Certyfikat CE jest obowiązkowy dla każdej lampy LED sprzedawanej na terenie Unii Europejskiej, w tym w Polsce, i potwierdza zgodność z dyrektywami dotyczącymi bezpieczeństwa elektrycznego oraz kompatybilności elektromagnetycznej. Dla środowiska rolniczego minimalna klasa szczelności to IP67 (odporność na zanurzenie w wodzie do 1 m przez 30 min), a w przypadku mycia pod ciśnieniem wymagana jest norma IP69K.

Maszyny rolnicze pracują w jednych z najtrudniejszych warunków dla elektroniki: nawożenie (agresywne związki chemiczne), mycie myjkami ciśnieniowymi, praca w pyle ziemnym i organicznym, skoki temperatury od -30 do +60 stopni Celsjusza. Tylko lampy z odpowiednimi certyfikatami przetrwają sezon bez usterek.

Oprócz klasy IP, przy wyborze lamp do maszyn rolniczych warto zwrócić uwagę na odporność na wibracje (norma SAE J1455 lub ISO 16750-3), zakres napięcia zasilania (10-32V, aby działać zarówno z instalacją 12V jak i 24V), oraz odporność na korozję (minimum klasa 6 według soli spray test ISO 9227).

Co oznaczają poszczególne klasy IP dla lamp rolniczych?

Klasa IP	Ochrona	Zastosowanie w rolnictwie
IP65	Strumień wody z każdego kierunku	Montaż wewnątrz kabiny, rama ciągnika
IP67	Zanurzenie do 1 m, 30 min	Standard dla maszyn polowych
IP68	Zanurzenie powyżej 1 m	Maszyny pracujące w wodzie, bagiennych warunkach
IP69K	Mycie wodą pod wysokim ciśnieniem i temperaturą	Optymalny wybór: wszystkie zewnętrzne lampy robocze

Jak prawidłowo zamontować i okablować oświetlenie LED na ciągniku lub maszynie rolniczej?

Prawidłowy montaż oświetlenia LED na maszynie rolniczej wymaga zastosowania wiązki przewodów z przekrojem minimalnym 1,5 mm² dla lamp do 30W lub 2,5 mm² dla lamp powyżej 30W, wyposażonej w bezpiecznik, wodoodporny wyłącznik i złącza IP67. Instalacja musi być zabezpieczona przed wibracyjnym przetarciem i chroniona spiralną owijką lub korytem kablowym.

Jednym z najczęstszych problemów z lampami roboczymi LED na starszych ciągnikach jest niekompatybilność z alternatorami o niestabilnym napięciu. Dobre lampy LED do zastosowań rolniczych muszą tolerować wahania napięcia w zakresie 9-36V bez uszkodzenia sterownika LED. Tania listwa LED zaprojektowana dla instalacji 12V może ulec uszkodzeniu przy chwilowych skokach napięcia do 16-18V podczas rozruchu alternatora ciągnika 12V.

Przy instalacji wielu lamp roboczych (typowa konfiguracja kombajnu to 8-16 lamp) sumaryczny pobór prądu może wynosić 20-60 amperów. Wymaga to dedykowanego przewodu zasilającego wprost z akumulatora przez wyłącznik główny i bezpiecznik, a nie podłączania "w szereg" do istniejącej instalacji. Wiązki przewodów z gotowymi złączami dedykowanymi do lamp roboczych znacząco ułatwiają montaż i eliminują ryzyko błędów instalacyjnych.

Praktyczne wskazówki montażowe dla instalatorów

Zawsze stosuj dedykowane wiązki przewodów z wbudowanymi bezpiecznikami i przekaźnikami
Używaj złączy Deutsch DT lub Superseal odpowiednich dla środowisk wilgotnych
Okryj wszystkie przewody spiralną osłoną przy przejściach przez metal (zapobiegaj przetarciom)
Montuj lampy robocze na solidnych wspornikach amortyzujących wibracje (gumowe podkładki)
Zawsze sprawdź polaryzację: odwrotne podłączenie może trwale uszkodzić sterownik LED
Ustaw kąt lamp roboczych: nie powinny oślepiać operatora w lusterku wstecznym

Jakie trendy w oświetleniu LED kształtują przyszłość smart farmingu w Polsce?

Przyszłość oświetlenia w smart farmingu to integracja lamp LED z systemami CAN bus ciągnika, automatyczne dostosowanie jasności do warunków otoczenia oraz oświetlenie zintegrowane z systemami ISOBUS, które pozwalają sterować wszystkimi lampami z terminala w kabinie. Rynek tych rozwiązań w Polsce rośnie w tempie ok. 15-20% rocznie.

Nowoczesne ciągniki klasy premium (John Deere, Fendt, Case IH, New Holland) oferują już fabryczne systemy adaptacyjnego oświetlenia LED z funkcją automatycznego włączania podczas pracy w nocy, zmierzchu i na podstawie GPS (wiedząc, że maszyna jedzie drogą, a nie polem). Polscy rolnicy modernizujący starsze maszyny mogą doposażyć je w podobne systemy za pomocą retrofitu.

Kolejnym trendem jest oświetlenie LED zintegrowane z systemami precyzyjnego rolnictwa RTK: maszyna wie, gdzie jest na polu, i automatycznie kieruje strumień światła w obszar, który właśnie opracowuje. To rozwiązanie szczególnie korzystne przy nocnych zbiorach kukurydzy lub buraków, gdzie linia cięcia musi być bardzo precyzyjnie oświetlona.

Rekomendacje eksperta dalekosiezne.pl

Na podstawie wieloletniego doświadczenia w doborze oświetlenia LED dla pojazdów i maszyn roboczych, zalecamy następującą konfigurację bazową dla ciągnika pracującego nocą:

Dach kabiny: 2x listwa LED FLOOD 5000 lm (oświetlenie robocze obszaru)
Przedni TUZ: 2x lampa COMBO 3000 lm (praca z przyczepą lub agregatem)
Tylny TUZ: 2x lampa FLOOD 2500 lm IP69K (praca z pługiem, agregatem)
Kogut ostrzegawczy: 1x amber LED ECE R65 (obowiązkowy na drodze)
Lampy obrysowe LED: komplet przód/tył jeśli szerokość powyżej 2,55 m

Podsumowanie: kluczowe zasady doboru oświetlenia LED dla maszyn rolniczych

Sprawdź przepisy: maszyny na drodze publicznej muszą mieć homologowane oświetlenie ECE
Wybieraj lampy min. IP67 (IP69K dla lamp mywalnych pod ciśnieniem)
Dobieraj rozsył wiązki do zadania: FLOOD do pracy, SPOT do jazdy, COMBO do zadań mieszanych
Inwestuj w dedykowane wiązki przewodów z bezpiecznikami i złączami IP67
Certyfikat CE to obowiązek prawny, nie opcja, przy zakupie lamp LED w UE
Koguty i stroboskopy amber LED ECE R65 na każdej maszynie o szer. powyżej 2,55 m na drodze

Często zadawane pytania

Jakie oświetlenie jest obowiązkowe na ciągniku rolniczym poruszającym się po drodze publicznej w Polsce?

Ciągnik rolniczy na drodze publicznej w Polsce musi posiadać przednie i tylne światła pozycyjne (ECE R7), światła stopu, kierunkowskazy oraz tablicę rejestracyjną z oświetleniem. Maszyny szersze niż 2,55 m wymagają dodatkowo lamp obrysowych i koguta ostrzegawczego amber LED zgodnego z normą ECE R65.

Czy lampy robocze LED są lepsze od halogenów do ciągnika rolniczego pracującego w nocy?

Tak, lampy robocze LED są znacznie lepsze. Lampa LED 60W generuje około 6000 lm, podczas gdy halogen 60W daje jedynie 1000-1200 lm. LED zużywa 70-80% mniej energii, ma żywotność 30 000-50 000 godzin wobec 500-2000 godzin halogenu i wytrzymuje wibracje do 50G.

Jak prawidłowo zamontować lampy robocze LED na ciągniku rolniczym?

Należy stosować wiązki przewodów z przekrojem minimum 1,5 mm² dla lamp do 30W lub 2,5 mm² dla mocniejszych. Używaj złączy Deutsch DT lub Superseal IP67, chroń przewody spiralną osłoną, montuj lampy na wspornikach z gumowymi podkładkami tłumiącymi wibracje i zawsze stosuj dedykowane bezpieczniki oraz przekaźniki.

Ile kosztuje system kamer nocnych do autonomicznej maszyny rolniczej?

Koszty zależą od technologii: kamera NIR z oświetleniem LED podczerwonym kosztuje 400-1500 zł i zapewnia zasięg do 50 m. Kamera termowizyjna do detekcji ludzi i zwierząt to wydatek 3000-15 000 zł przy zasięgu do 150 m. Profesjonalny lidar nocny do pełnej autonomii kosztuje 15 000-80 000 zł.

Jakie przepisy regulują stosowanie kogutów LED na maszynach rolniczych w Polsce?

Zgodnie z art. 54 Ustawy Prawo o ruchu drogowym, koguty i stroboskopy LED barwy żółtej (amber) są obowiązkowe na każdej maszynie rolniczej szerszej niż 2,55 m podczas jazdy po drodze publicznej. Urządzenia muszą spełniać normę ECE R65, która określa minimalną intensywność błysku 175 cd i częstotliwość 1-2 Hz. Brak homologacji skutkuje mandatem i zatrzymaniem pojazdu.

Jaką klasę szczelności IP powinna mieć lampa robocza LED do maszyny rolniczej?

Minimalna klasa szczelności dla maszyn polowych to IP67, zapewniająca ochronę przy zanurzeniu do 1 m przez 30 minut. Do lamp narażonych na mycie myjką ciśnieniową wymagana jest klasa IP69K. Lampy powinny również tolerować zakres temperatury od -30 do +60°C i napięcie zasilania 10-32V dla instalacji 12V i 24V.

Lampa robocza LED z rozsyłem FLOOD czy SPOT do ciągnika rolniczego?

Wybór zależy od zastosowania. Rozsył FLOOD (kąt 60-120°) jest idealny do oświetlenia bocznego obszaru roboczego przy opryskiwaczu lub agregacie uprawowym. SPOT (10-30°) sprawdza się jako dalekosiężne oświetlenie drogi dojazdowej. Rozsył COMBO łączy oba wzory i najlepiej nadaje się na tylny TUZ ciągnika lub kombajnu.

Dlaczego lampy robocze LED uszkadzają się w starszych ciągnikach rolniczych?

Główną przyczyną jest niestabilne napięcie alternatorów starszych ciągników. Chwilowe skoki napięcia do 16-18V podczas rozruchu alternatora 12V mogą trwale uszkodzić sterownik LED w lampach zaprojektowanych tylko dla stałego napięcia 12V. Należy wybierać lampy z zakresem tolerancji napięcia 9-36V oraz instalować je przez dedykowane wiązki z bezpiecznikami i przekaźnikami.

Źródła i referencje

1. Ministerstwo Infrastruktury RP - "Rozporządzenie w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia (Dz.U. 2003 nr 32 poz. 262 z późn. zm.)"

2. Europejska Komisja Gospodarcza ONZ (UNECE) - "Regulamin nr 65 ECE ONZ – Jednolite przepisy dotyczące homologacji specjalnych świateł ostrzegawczych dla pojazdów silnikowych"

3. Polski Rejestr Pojazdów CEPiK - "Wymagania rejestracyjne dla pojazdów kategorii T – ciągniki rolnicze i maszyny samobieżne w systemie CEPiK"

4. Instytut Technologiczno-Przyrodniczy (ITP) Falenty - "Bezpieczeństwo maszyn rolniczych w ruchu drogowym – wymagania techniczne i oświetleniowe dla pojazdów wolnobieżnych"

5. Dyrektywa Parlamentu Europejskiego i Rady 2009/144/WE - "Niektóre części i cechy charakterystyczne ciągników rolniczych i leśnych kołowych – wymagania dotyczące oświetlenia i sygnalizacji świetlnej"

6. Polskie Centrum Badań i Certyfikacji (PCBC) - "Normy IP67 i IP69K w zastosowaniach oświetleniowych dla maszyn rolniczych i pojazdów pracujących w warunkach ekstremalnych"

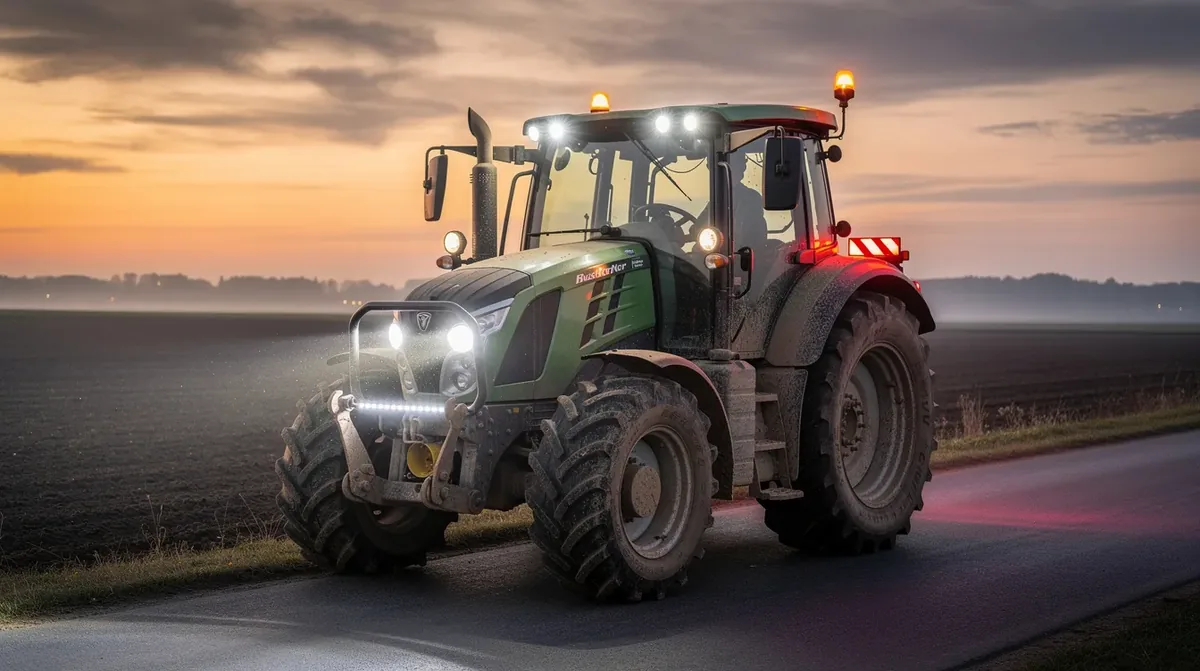

Lampy robocze LED i koguty na maszynach rolniczych – przepisy
