Lampy robocze LED dla maszyn rolniczych i leśnych nocą
Oświetlenie LED pojazdów leśnych i rolniczych podczas prac nocnych
Kluczowe informacje: Kombajny, forwardery i ciągniki pracujące nocą muszą spełniać wymogi dyrektywy 2009/144/WE oraz rozporządzenia o maszynach. Minimalna moc oświetlenia roboczego to 2000 lm na strefę pracy, a IP67 to absolutne minimum dla lamp montowanych w terenie leśnym i polnym.
73%
wypadków przy maszynach rolniczych nocą wynika z niewystarczającego oświetlenia strefy pracy
IP69K
zalecana klasa szczelności lamp dla forwarderów i maszyn leśnych pracujących w błocie
10 000 lm
minimalne oświetlenie robocze dla kombajnu zbożowego podczas zbioru nocnego
Jakie są wymagania prawne dotyczące oświetlenia maszyn rolniczych i leśnych w Polsce?
Maszyny rolnicze i leśne pracujące w nocy muszą spełniać przepisy rozporządzenia Ministra Infrastruktury oraz dyrektywy maszynowej UE 2006/42/WE. Pojazdy poruszające się po drogach publicznych podlegają dodatkowo przepisom Prawa o ruchu drogowym i wymagają homologacji ECE.
Polskie przepisy dotyczące oświetlenia maszyn rolniczych i leśnych wynikają z kilku nakładających się aktów prawnych. Kluczowe znaczenie ma rozróżnienie między maszynami pracującymi wyłącznie w polu lub lesie a tymi, które poruszają się po drogach publicznych.
Ciągniki rolnicze i maszyny samobieżne rejestrowane w CEPiK i dopuszczone do ruchu drogowego muszą posiadać oświetlenie zgodne z przepisami o ruchu drogowym: światła mijania, drogowe, pozycyjne, hamowania, kierunkowskazy i światła obrysowe dla pojazdów o szerokości powyżej 2,1 m. Lampy te muszą mieć homologację ECE lub E-mark.
Oświetlenie robocze (lampy skierowane na strefę pracy) nie podlega homologacji ECE, ale musi spełniać wymogi dyrektywy maszynowej w zakresie bezpieczeństwa operatora. Forwardery i maszyny leśne nieprzeznaczone do jazdy drogowej mają większą swobodę, jednak producent i operator ponoszą odpowiedzialność za bezpieczeństwo pracy nocnej.
Podział przepisów według typu maszyny
| Typ pojazdu | Podstawa prawna | Wymagana homologacja | Minimalne IP |
|---|---|---|---|
| Ciągnik na drodze publicznej | Prawo o ruchu drogowym | ECE/E-mark obowiązkowa | IP65 |
| Kombajn zbożowy w polu | Dyrektywa maszynowa | Brak dla lamp roboczych | IP67 |
| Forwarder leśny | Dyrektywa maszynowa | Brak dla lamp roboczych | IP69K |
| Ciągnik z przyczepą na drodze | Prawo o ruchu drogowym | ECE obowiązkowa | IP65 |
Jak dobrać moc lamp LED do ciągnika rolniczego pracującego w nocy?
Dobór mocy lamp LED do ciągnika zależy od rodzaju pracy: orka wymaga szerokiego oświetlenia FLOOD o strumieniu min. 3000 lm na strefę tylną, prace z ładowaczem czołowym potrzebują min. 4000 lm COMBO z przodu, a jazda nocna po polu – listwy LED dalekosiężne SPOT o zasięgu co najmniej 200 m.
Ciągnik rolniczy to maszyna wykonująca bardzo różnorodne zadania nocne. Każde z nich wymaga innego rozkładu i charakterystyki świetlnej. Błędem jest montaż jednego zestawu lamp i używanie go do wszystkiego – oświetlenie do orki nocnej różni się zasadniczo od oświetlenia potrzebnego przy załadunku ładowaczem czy transporcie drogowym.
Strefy oświetlenia ciągnika rolniczego
Strefa przednia
- •Lampy robocze FLOOD: 2 × 40W = 2 × 4000 lm
- •Listwa LED dalekosiężna SPOT/COMBO: 120W = min. 12 000 lm
- •Montaż: kabina (dach) + maska
- •Zasięg skuteczny: 150–250 m
Strefa tylna (narzędzia)
- •Lampy robocze FLOOD: 2 × 30W = 2 × 3000 lm
- •Montaż: tylna ściana kabiny lub błotniki
- •Kąt świecenia: min. 120° poziomo
- •Wymagane IP67 (błoto, kurz, woda)
Przy doborze lamp LED do ciągnika kluczowy jest stosunek lumenów do pobranej mocy. Nowoczesne lampy LED osiągają sprawność 120–150 lm/W, co oznacza, że lampa 40W daje realnie 4800–6000 lm. Tańsze modele o sprawności 80–90 lm/W to wyraźnie słabszy wynik przy tej samej mocy nominalnej.
Instalacja elektryczna ciągnika musi udźwignąć dodatkowe obciążenie. Standardowy alternator ciągnika dostarcza 80–120A. Montaż pełnego zestawu oświetlenia nocnego (250–300W LED) pobiera około 20–25A przy 12V, co jest całkowicie bezpieczne dla układu elektrycznego, pod warunkiem zastosowania odpowiednich wiązek przewodów z właściwymi przekrojami i bezpiecznikami.
Ważna praktyczna zasada:
Do ciągnika klasy 100–150 KM wystarczy zestaw: 2 lampy robocze przód 40W COMBO + 2 lampy robocze tył 30W FLOOD + listwa LED 120W na dachu kabiny. Łączny pobór mocy: ok. 260W, zasięg oświetlenia: do 200 m, strefa robocza: pełne 360°.

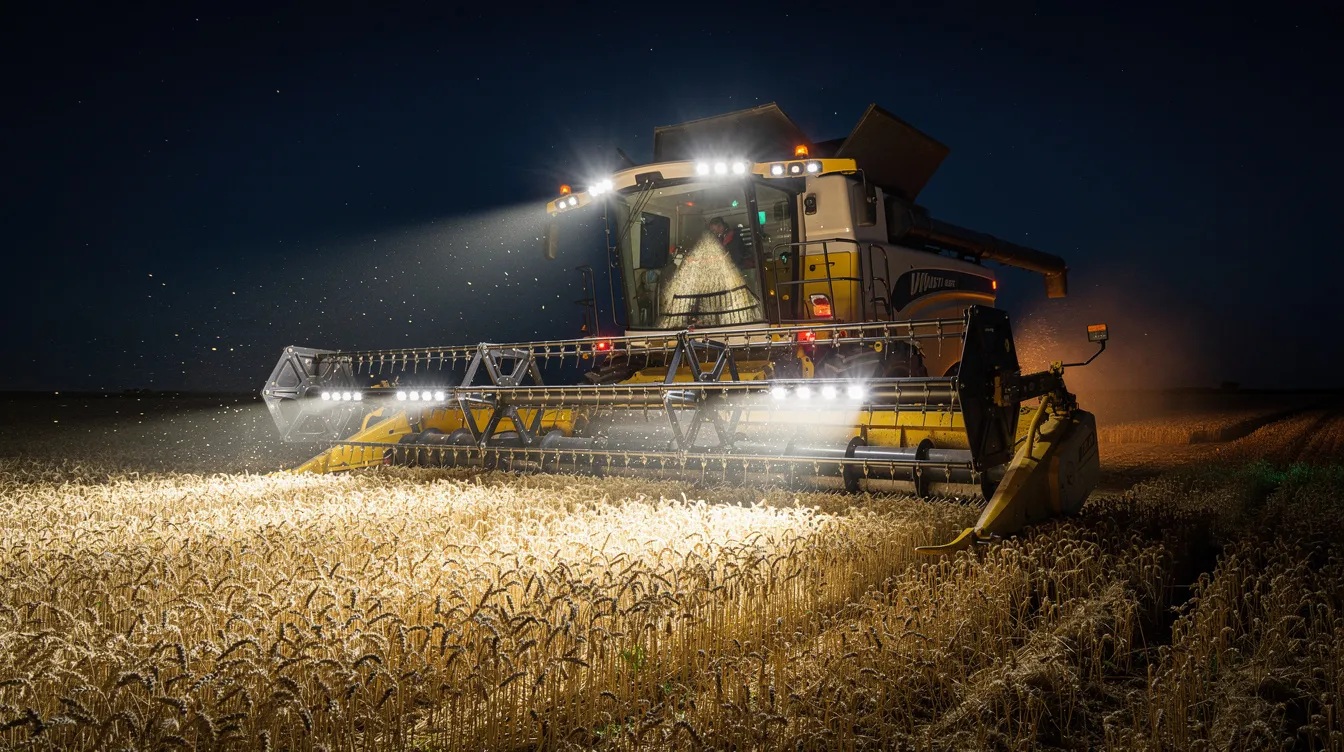

Gdzie zamontować lampy LED na kombajnie zbożowym?
Kombajn zbożowy wymaga oświetlenia w 4 kluczowych strefach: głowicy żniwnej (min. 6000 lm FLOOD), bunkra zbożowego (min. 3000 lm), strefy tylnej (wylot słomy, 2 × 2000 lm) oraz obszaru ruchu pojazdu z przodu (listwa LED SPOT 120W+). Łączna moc oświetlenia roboczego nowoczesnego kombajnu to 400–600W LED.
Kombajn zbożowy podczas nocnych zbiorów pracuje w trudnych warunkach: pył ze słomy, ziemia, wilgoć z parowania rośliny. Lampy LED montowane na tej maszynie muszą być szczególnie odporne – klasa IP67 to minimum, IP69K zalecana dla lamp w pobliżu hederów i elementów czyszczących.
Rozmieszczenie lamp LED na kombajnie – strefy krytyczne
| Strefa montażu | Typ lampy | Minimalna moc | Funkcja |
|---|---|---|---|
| Głowica żniwna (heder) | FLOOD szeroki | 3 × 30W | Kontrola cięcia, widoczność łanu |
| Kabina – dach przód | COMBO/SPOT | 2 × 60W + listwa 120W | Oświetlenie drogi i pola przed maszyną |
| Bunkier zbożowy | FLOOD pionowy | 2 × 20W | Kontrola wypełnienia, bezpieczny rozładunek |
| Strefa tylna/wylot słomy | FLOOD szeroki | 2 × 30W | Kontrola rozrzutu słomy i plew |
Szczególną uwagę należy zwrócić na montaż lamp w okolicach hederów. Drgania kombajnu podczas pracy są bardzo intensywne – lampy muszą być montowane na uchwytach amortyzujących lub w specjalnych mocowaniach antywibracyjnych. Awaria lampy spowodowana drganiami w środku nocnych zbiorów oznacza poważne straty finansowe i zagrożenie bezpieczeństwa.

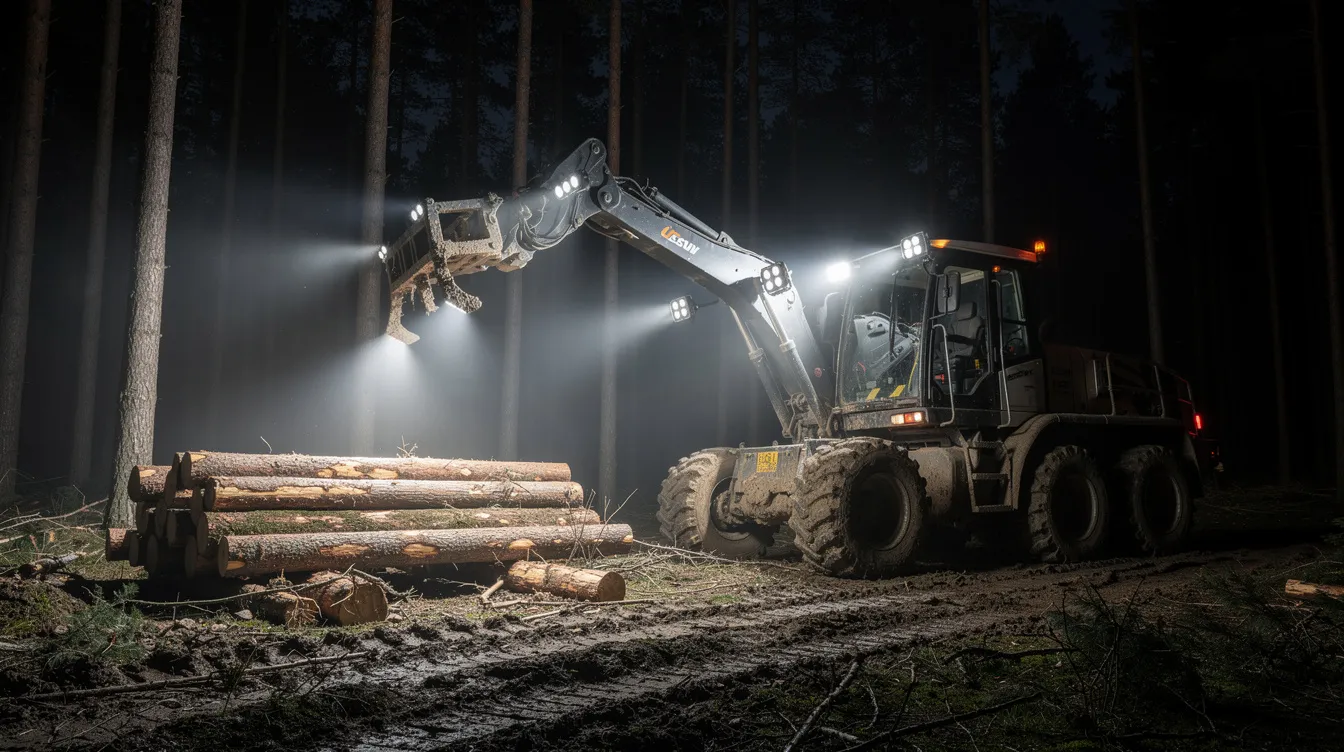

Jakie lampy LED wybrać do forwardera i maszyn leśnych?
Forwarder i inne maszyny leśne pracują w najtrudniejszych warunkach ze wszystkich pojazdów rolniczo-leśnych. Wymagają lamp IP69K odpornych na strumień wody pod wysokim ciśnieniem, temperatury od -40°C do +60°C, wibracje IEC 60068-2-6 oraz udary mechaniczne. Aluminiowa obudowa z hartowanym szkłem to standard dla maszyn leśnych.
Las stawia przed lampami LED wyjątkowe wyzwania. Gałęzie, błoto pod wysokim ciśnieniem podczas mycia maszyny, duże skoki temperatury między zimową nocą a rozgrzaną kabiną, ciągłe drgania na leśnych drogach zrywkowych – to wszystko sprawia, że tania lampa robocza wytrzyma w forwarderze od kilku tygodni do kilku miesięcy.
Forwarder zbierający drewno potrzebuje przede wszystkim intensywnego oświetlenia strefy żurawia hydraulicznego i obszaru załadunkowego. Operator musi dokładnie widzieć pozycję kłód, czyny chwytaka i stan terenu wokół maszyny. Minimalna liczba lamp: 4 lampy robocze po 40–60W skierowane na strefę pracy żurawia.
Czego unikać w lesie
- ✗Lampy z plastikową obudową (pękają w mrozie)
- ✗Klasa szczelności poniżej IP67
- ✗Złącza bez uszczelnień (korozja po 1 sezonie)
- ✗Mocowania bez amortyzacji drgań
Standardy dla maszyn leśnych
- ✓Obudowa z odlewu aluminium (ADC12)
- ✓Klasa IP69K lub wyższa
- ✓Złącza Deutsch DT lub równoważne
- ✓Temperatura pracy: -40°C do +60°C
Dlaczego warto stosować listwy LED dalekosiężne na maszynach rolniczych?
Listwy LED dalekosiężne zamontowane na dachu kabiny ciągnika lub kombajnu dają zasięg oświetlenia 200–400 m przy strumieniu 15 000–30 000 lm. To szczególnie ważne podczas nocnej jazdy polnymi drogami i przy pracach na dużych areałach, gdzie operator musi widzieć przeszkody i granice pola z dużej odległości.
Listwa LED dalekosiężna w wersji COMBO (kombinacja SPOT + FLOOD) to najlepszy wybór dla większości maszyn rolniczych. Centralna część listwy (SPOT) penetruje dużą odległość, boczne segmenty (FLOOD) oświetlają szeroki pas terenu po obu stronach. Szerokość robocza kombajnu sięga nawet 12 m, co wymaga właśnie takiego połączenia charakterystyk.
Na ciągnikach do prac polowych listwy LED montuje się na specjalnych uchwytach na dachu kabiny. Ważne, żeby nie montować listwy zbyt wysoko – przy wjeździe do stodoły lub pod linie energetyczne operator może zapomnieć o wystającym elemencie. Optymalny montaż: nie więcej niż 15 cm ponad dach kabiny, z możliwością szybkiego złożenia lub demontażu.
Dobór listwy LED do konkretnej maszyny
| Maszyna | Zalecana listwa | Minimalne lm | Typ wiązki |
|---|---|---|---|
| Ciągnik 100–150 KM | 50 cm / 120W | 12 000 lm | COMBO |
| Ciągnik 200+ KM | 90 cm / 180W | 20 000 lm | COMBO/SPOT |
| Kombajn zbożowy | 120 cm / 240W | 28 000 lm | COMBO |
| Forwarder / Skidder | 60 cm / 120W IP69K | 14 000 lm | FLOOD/COMBO |
Jak prawidłowo wykonać instalację elektryczną oświetlenia roboczego?
Wiązka przewodów do oświetlenia roboczego maszyny rolniczej musi mieć przekrój minimum 2,5 mm² dla lamp do 60W i 4 mm² dla lamp powyżej 100W. Każdy obwód wymaga osobnego bezpiecznika. Złącza muszą być uszczelnione, a przewody prowadzone z zachowaniem stref ochronnych przed gorącymi częściami silnika.
Instalacja elektryczna to najczęstsze źródło problemów z oświetleniem roboczym maszyn. Typowe błędy: zbyt cienkie przewody powodujące spadki napięcia i przegrzewanie, brak bezpieczników lub użycie nieprawidłowych wartości, nieuszczelnione złącza w miejscach narażonych na wodę i błoto, prowadzenie przewodów w miejscach narażonych na ścieranie.
Do obsługi zestawu oświetleniowego na ciągniiku lub kombajnie zdecydowanie warto zastosować przekaźniki. Lampami LED o łącznej mocy 200–400W nie należy sterować bezpośrednio przez przełącznik w kabinie – stosuj przełącznik do sterowania cewką przekaźnika, a przekaźnik niech pobiera prąd bezpośrednio z akumulatora lub alternatorze przez właściwy bezpiecznik.
Schemat instalacji krok po kroku:
- Określ łączną moc lamp i oblicz wymagany prąd (P/U = I)
- Dobierz przekrój przewodów z 20% zapasem na straty
- Zamontuj bezpieczniki jak najbliżej źródła zasilania
- Zastosuj przekaźniki dla obciążeń powyżej 10A
- Uszczelnij wszystkie złącza stosując złącza IP67 lub taśmę samowulkanizującą
- Zabezpiecz przewody przed ścieraniem w przepustach i uchwytach
Co z oświetleniem ostrzegawczym i obrysowym podczas pracy nocnej?
Maszyny rolnicze i leśne pracujące nocą w pobliżu dróg lub przemieszczające się między polami muszą być wyposażone w odpowiednie oświetlenie ostrzegawcze. Kombajn o szerokości powyżej 2,5 m poruszający się po drodze publicznej wymaga lamp obrysowych (białe z przodu, czerwone z tyłu), a przy szerokości powyżej 3 m – pomarańczowych świateł ostrzegawczych (kogutów LED lub lamp błyskowych).
Koguty LED i stroboskopy ostrzegawcze montowane na maszynach rolniczych muszą mieć homologację ECE R65 jeśli maszyna porusza się po drogach. Lampa ostrzegawcza R65 musi dawać minimalnie 200 cd światłości i być widoczna z odległości min. 500 m. To standard zapewniający bezpieczeństwo kierowcom innych pojazdów.
Kiedy kogut LED jest obowiązkowy?
- •Maszyna o szerokości powyżej 3,0 m na drodze publicznej
- •Ładunek wystający poza obrys pojazdu powyżej 0,5 m
- •Transport ponadgabarytowy (escort vehicle)
- •Maszyna poruszająca się wolniej niż 25 km/h na drodze z dużym ruchem
Rekomendacje eksperta: kompletne zestawy oświetleniowe dla maszyn
Rekomendacje oparte na wieloletnim doświadczeniu z instalacjami LED dla maszyn rolniczych i leśnych w polskich warunkach klimatycznych i terenowych.
Ciągnik klasy średniej (80–130 KM) – zestaw nocny:
Listwa LED 120W COMBO na dachu + 2 × lampa robocza 40W FLOOD przód + 2 × lampa robocza 30W FLOOD tył. Budżet: 800–1400 PLN. Efekt: pełne 360° oświetlenie strefy roboczej, zasięg drogowy do 200 m.
Kombajn zbożowy – rozbudowany zestaw nocny:
Listwa LED 240W COMBO na kabinie + 3 × lampa 30W FLOOD na hederze + 2 × lampa 40W bunkier + 2 × lampa 30W tył. Wszystkie IP67+. Budżet: 2500–4500 PLN. Efekt: praca nocna bez kompromisów przez cały sezon żniwny.
Forwarder leśny – wzmocniony zestaw:
Listwa LED 120W COMBO IP69K + 4 × lampa robocza 60W FLOOD IP69K strefa żurawia + 2 × lampa 40W tył. Złącza Deutsch DT, obudowy ADC12. Budżet: 3000–5000 PLN. Efekt: 3–5 sezonów bez awarii przy prawidłowej instalacji.
Podsumowanie: 5 zasad dobrego oświetlenia maszyn nocnych
- Zawsze dobieraj IP klasy do warunków pracy (leśna = min. IP69K)
- Stosuj oddzielne obwody i przekaźniki dla każdej strefy oświetlenia
- Listwa LED COMBO daje najlepszy stosunek zasięgu do szerokości oświetlenia
- Amortyzacja drgań to konieczność, nie opcja – szczególnie na hederach i żurawiach
- Maszyny na drogach publicznych wymagają homologacji ECE na lampach sygnalizacyjnych
Często zadawane pytania
Jakie są minimalne wymagania IP dla lamp LED na maszynach leśnych?
Dla maszyn leśnych takich jak forwardery minimalna klasa szczelności to IP69K, zapewniająca odporność na strumień wody pod wysokim ciśnieniem. Kombajny zbożowe pracujące w polu wymagają minimum IP67, a ciągniki rolnicze poruszające się po drogach publicznych minimum IP65.
Czy listwa LED COMBO jest lepsza niż SPOT do ciągnika rolniczego?
Listwa LED COMBO to najlepszy wybór dla maszyn rolniczych, ponieważ łączy obie charakterystyki: centralna część SPOT penetruje odległość do 200–400 m, a boczne segmenty FLOOD oświetlają szeroki pas terenu. Przy szerokości roboczej kombajnu do 12 m, tylko wiązka COMBO zapewnia pełne pokrycie strefy pracy.
Jak prawidłowo wykonać instalację elektryczną oświetlenia roboczego ciągnika?
Instalację wykonaj w 6 krokach: oblicz prąd (P/U=I), dobierz przewody 2,5 mm² dla lamp do 60W lub 4 mm² powyżej 100W, zamontuj bezpieczniki blisko źródła zasilania, zastosuj przekaźniki dla obciążeń powyżej 10A, uszczelnij złącza do IP67, zabezpiecz przewody przed ścieraniem w przepustach i uchwytach.
Ile kosztuje kompletny zestaw oświetlenia nocnego do ciągnika rolniczego?
Kompletny zestaw nocny do ciągnika klasy średniej 80–130 KM kosztuje 800–1400 PLN i obejmuje listwę LED 120W COMBO na dachu, dwie lampy robocze 40W FLOOD z przodu oraz dwie lampy 30W FLOOD z tyłu. Zestaw do kombajnu zbożowego to koszt 2500–4500 PLN, a dla forwardera leśnego 3000–5000 PLN.
Jakie przepisy regulują oświetlenie maszyn rolniczych na drogach publicznych w Polsce?
Ciągniki rolnicze i maszyny samobieżne poruszające się po polskich drogach publicznych podlegają Prawu o ruchu drogowym i wymagają homologacji ECE lub E-mark na lampach sygnalizacyjnych. Oświetlenie robocze (lampy na strefę pracy) nie wymaga homologacji ECE, ale musi spełniać wymogi dyrektywy maszynowej UE 2006/42/WE.
Ile lumenów powinien mieć kombajn zbożowy do pracy nocnej?
Kombajn zbożowy wymaga minimum 10 000 lm łącznego strumienia oświetlenia roboczego. Szczegółowo: głowica żniwna potrzebuje 3 lamp 30W FLOOD, kabina listwy 240W COMBO dającej 28 000 lm, bunkier 2 lamp po 20W, a strefa tylna 2 lamp po 30W. Łączna moc oświetlenia nowoczesnego kombajnu wynosi 400–600W LED.
Lampy LED z aluminiową obudową czy plastikową – co wybrać do forwardera?
Do forwardera i maszyn leśnych bezwzględnie należy wybrać lampy z obudową z odlewu aluminium ADC12. Plastikowe obudowy pękają w mrozie, a temperatury pracy w lesie sięgają od -40°C do +60°C. Tania lampa z plastiku wytrzyma w forwarderze od kilku tygodni do kilku miesięcy, aluminiowa przy prawidłowej instalacji zapewnia 3–5 sezonów bezawaryjnej pracy.
Dlaczego lampy LED na kombajnie psują się przedwcześnie podczas żniw?
Główną przyczyną awarii lamp LED na kombajnach są intensywne drgania podczas pracy hederów oraz klasa szczelności niższa niż IP67. Drgania kombajnu bez amortyzowanych uchwytów montażowych niszczą diody LED i połączenia elektryczne. Dodatkowe przyczyny to nieuszczelnione złącza elektryczne korodujące po jednym sezonie oraz zbyt cienkie przewody powodujące przegrzewanie instalacji.
Kiedy kogut LED jest obowiązkowy na maszynie rolniczej w Polsce?
Kogut LED z homologacją ECE R65 jest obowiązkowy gdy: maszyna ma szerokość powyżej 3,0 m na drodze publicznej, ładunek wystaje poza obrys pojazdu powyżej 0,5 m, realizowany jest transport ponadgabarytowy lub maszyna porusza się wolniej niż 25 km/h na drodze z dużym ruchem. Kogut R65 musi dawać minimum 200 cd i być widoczny z 500 m.
Jaką listwę LED wybrać do ciągnika 200 KM i kombajnu zbożowego?
Do ciągnika powyżej 200 KM zalecana jest listwa LED 90 cm o mocy 180W dająca minimum 20 000 lm w wiązce COMBO lub SPOT. Kombajn zbożowy wymaga listwy 120 cm o mocy 240W z minimalnym strumieniem 28 000 lm w wiązce COMBO. Forwarder i skidder potrzebują listwy 60 cm, 120W z klasą IP69K i wiązką FLOOD lub COMBO.
Źródła i referencje
1. Parlament Europejski i Rada UE - "Dyrektywa 2006/42/WE w sprawie maszyn oraz zmieniająca dyrektywę 95/16/WE"
2. Parlament Europejski i Rada UE - "Dyrektywa 2009/144/WE w sprawie niektórych części i właściwości kołowych ciągników rolniczych lub leśnych"
3. Ministerstwo Infrastruktury RP - "Rozporządzenie w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia"
4. Państwowa Inspekcja Pracy - "Bezpieczeństwo przy obsłudze maszyn rolniczych – wypadkowość i czynniki ryzyka w pracy nocnej"
5. UNECE - "Regulamin nr 10 EKG ONZ – Homologacja pojazdów w zakresie kompatybilności elektromagnetycznej oraz regulaminy ECE dotyczące oświetlenia pojazdów"
6. Polski Komitet Normalizacyjny - "PN-EN 12464-2: Światło i oświetlenie – Oświetlenie miejsc pracy na zewnątrz pomieszczeń, zastosowania w maszynach mobilnych"
