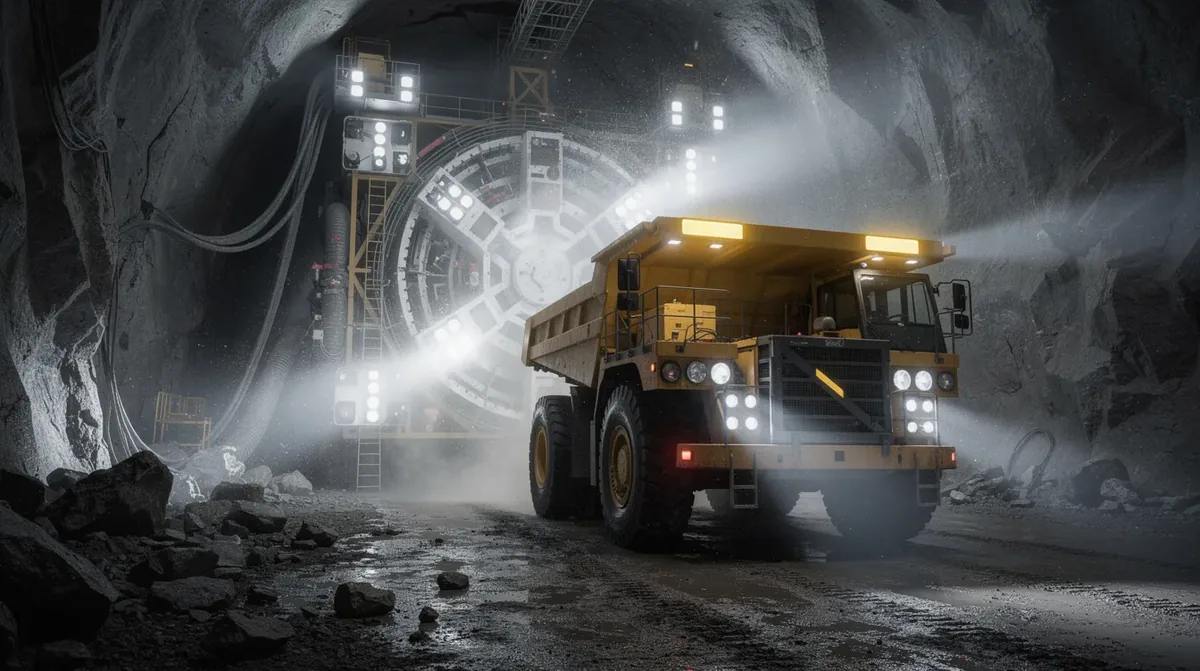

Lampy robocze LED na maszyny górnicze i tunelowe ATEX

Kluczowe informacje: Oświetlenie LED na maszynach górniczych i tunelowych

✓ Maszyny górnicze i tunelowe wymagają oświetlenia spełniającego normy ATEX (dyrektywa 2014/34/UE) oraz przepisy BHP obowiązujące w Polsce.
✓ Lampy robocze LED do środowisk górniczych muszą posiadać stopień ochrony minimum IP67 i odporność na wibracje zgodną z normą IEC 60068-2-64.
✓ LED zużywa do 70% mniej energii niż tradycyjne halogenowe lampy robocze, co bezpośrednio przekłada się na czas pracy pojazdu na jednym baku/ładowaniu.
✓ Oświetlenie ostrzegawcze na maszynach górniczych (koguty, stroboskopy) musi spełniać wymagania Rozporządzenia Ministra Energii w sprawie bezpieczeństwa i higieny pracy w zakładach górniczych.

Środowisko kopalni i tunelu to jedno z najtrudniejszych dla osprzętu elektrycznego pojazdów. Zapylenie, wilgoć, wibracje, gazy wybuchowe oraz ograniczona przestrzeń tworzą warunki, w których zwykłe oświetlenie pojazdowe po prostu nie działa. Właściwie dobrane lampy LED do maszyn górniczych i tunelowych mogą zwiększyć bezpieczeństwo operatorów nawet o 40%, jednocześnie redukując koszty utrzymania oświetlenia o ponad 60% w porównaniu do lamp halogenowych.

Jakie przepisy BHP i normy regulują oświetlenie pojazdów górniczych w Polsce?

Oświetlenie pojazdów i maszyn w kopalniach polskich reguluje przede wszystkim Rozporządzenie Ministra Energii z dnia 23 listopada 2016 r. w sprawie szczegółowych wymagań dotyczących prowadzenia ruchu podziemnych zakładów górniczych oraz dyrektywa ATEX 2014/34/UE, wdrożona do polskiego prawa rozporządzeniem Ministra Rozwoju z dnia 6 czerwca 2016 r.

Każdy pojazd poruszający się w przestrzeniach zagrożonych wybuchem, czyli w strefach Ex, musi posiadać osprzęt elektryczny z odpowiednim certyfikatem ATEX. Dotyczy to zarówno wozideł podziemnych, ładowarek, wiertnic, jak i maszyn do drążenia tuneli (TBM). Poniżej zebrano kluczowe akty prawne i normy techniczne.

Norma / Przepis	Zakres	Wymóg dla lamp LED
ATEX 2014/34/UE	Urządzenia w strefach wybuchowych	Certyfikat Ex, klasa temperaturowa T4-T6
IEC 60079-0	Urządzenia elektryczne w atmosferach wybuchowych	Budowa iskrobezpieczna lub wzmocniona
PN-G-42040	Oświetlenie elektryczne w górnictwie podziemnym	Min. 50 lx na stanowisku pracy operatora
IP67 / IP69K	Ochrona przed pyłem i wodą (IEC 60529)	Obowiązkowe dla środowisk mokrych i pylnych

Dlaczego LED jest lepszym wyborem dla lamp roboczych na maszynach górniczych?

Lampy robocze LED są lepszym wyborem dla maszyn górniczych, ponieważ oferują żywotność ponad 50 000 godzin, odporność na wstrząsy i wibracje oraz pracę w temperaturach od -40°C do +85°C, czyli w warunkach typowych zarówno dla głębokiej kopalni, jak i tunelu drogowego.

Tradycyjne żarówki halogenowe w lampach roboczych wozideł podziemnych i maszyn górniczych wytrzymują średnio 500-1000 godzin. Przy ciągłej pracy trójzmianowej oznacza to wymianę co kilka tygodni. Przerwy technologiczne, koszt lampy i robocizny szybko się sumują. Lampa LED wytrzymuje 50 razy dłużej, a koszty serwisu spadają drastycznie.

50 000 h

Żywotność lampy LED roboczej

IP69K

Maksymalny stopień ochrony dostępny dla lamp LED

70%

Oszczędność energii vs. halogen

Parametry lamp LED roboczych kluczowe dla górnictwa i tunelowania

Strumień świetlny: lampy do maszyn tunelowych i górniczych powinny oferować minimum 3000 lm na lampę roboczą; do oświetlenia czoła przodku stosuje się zestawy o łącznym strumieniu 15 000-30 000 lm.
Rozsył wiązki FLOOD vs. SPOT: w tunelach i wyrobiskach preferuje się szerokokątny FLOOD (120°) do oświetlenia roboczego oraz SPOT do dalekiego wykrywania przeszkód.
Temperatura barwowa: 6000K (białe zimne) poprawia widoczność szczegółów skalnych i kolorów oznaczeń bezpieczeństwa; w środowiskach z kurzem lepiej sprawdza się 5000-5500K.
Zasilanie: maszyny górnicze najczęściej pracują na napięciu 24V DC lub 48V DC; lampy LED muszą obsługiwać te napięcia z ochroną przed przepięciami do 36V i 60V odpowiednio.
Odporność na wibracje: norma IEC 60068-2-64 definiuje wymagania testowe; maszyny do drążenia (kombajny chodnikowe, wiertnice) generują wibracje o przyspieszeniu 5-15 g.

Jak dobrać oświetlenie ostrzegawcze LED do maszyn górniczych i wozideł?

Oświetlenie ostrzegawcze LED na maszynach górniczych i wozidłach dobiera się na podstawie strefy zagrożenia wybuchem (Ex), napięcia instalacji pojazdu oraz wymagań widoczności określonych przez zakładowy plan ruchu i przepisy BHP. Minimalna intensywność sygnału ostrzegawczego wynosi zazwyczaj 200 cd w warunkach dziennych.

W kopalniach podziemnych i tunelach w budowie ruch pojazdów odbywa się w ograniczonej widoczności. Koguty LED i stroboskopy ostrzegawcze montowane na wozidłach podziemnych, ładowarkach kołowych oraz samojezdnych maszynach wiercących są obowiązkowe zgodnie z przepisami ruchu zakładowego. Nieprawidłowe oświetlenie ostrzegawcze to jedna z najczęstszych przyczyn wypadków przy pracy z udziałem maszyn w górnictwie, odpowiadająca za ponad 25% incydentów związanych z pojazdami.

Typy oświetlenia ostrzegawczego na maszynach górniczych

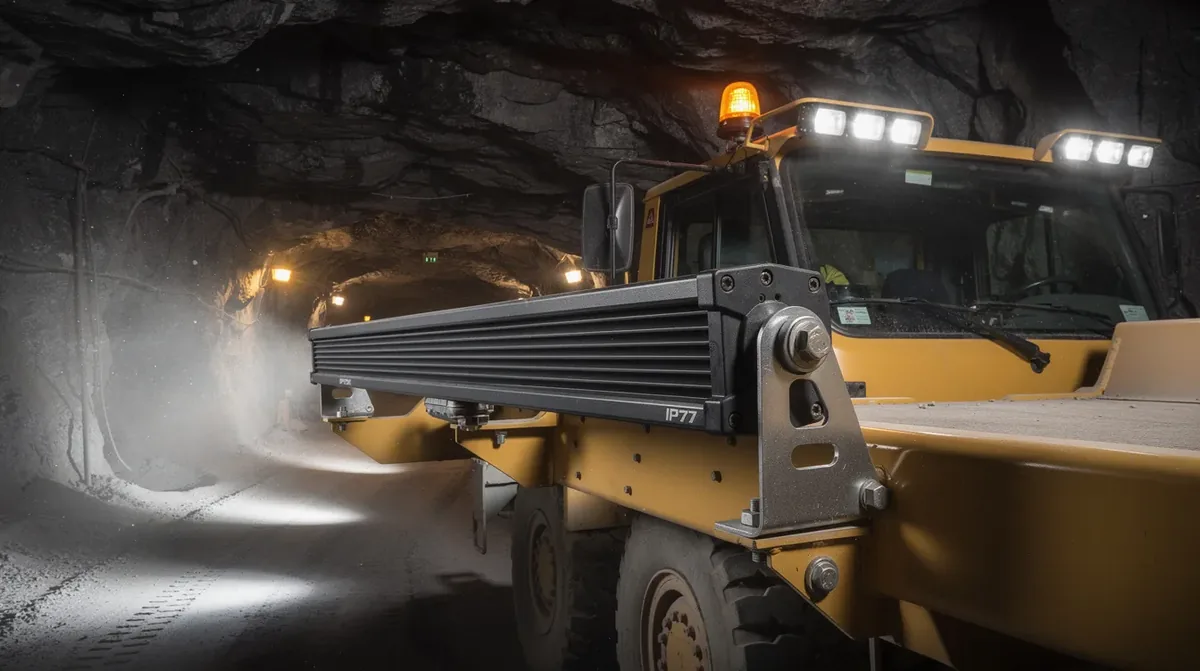

Kogut LED i stroboskop ostrzegawczy zamontowany na pojeździe górniczym – oświetlenie ostrzegawcze spełniające przepisy BHP i normy ATEX dla zakładów górniczych

Typ urządzenia	Zastosowanie	Wymagania techniczne
Kogut LED obrotowy	Wozidła podziemne, ładowarki, wozy odstawcze	IP67, 24V, min. 200 cd, kolor bursztynowy
Stroboskop LED	Maszyny do drążenia, pojazdy specjalne	IP67, 70-150 błysków/min, certyfikat Ex (w strefach)
Listwa LED ostrzegawcza	Kombajny chodnikowe, maszyny TBM	IP68, montaż stały, wiązka 180°-360°
Reflektor punktowy (spot warning)	Strefy przejścia pieszych w tunelach	Zielone lub niebieskie światło, projekcja na podłoże

Co to jest ATEX i kiedy oświetlenie pojazdów musi spełniać tę normę?

ATEX (od fr. ATmosphères EXplosibles) to zestaw dyrektyw europejskich i norm, które określają wymagania dla urządzeń pracujących w atmosferach potencjalnie wybuchowych. Oświetlenie pojazdów musi spełniać wymagania ATEX w każdej przestrzeni zakwalifikowanej jako strefa 0, 1, 2 (gazy) lub strefa 20, 21, 22 (pyły).

W polskich kopalniach węgla kamiennego, w których metan jest stałym zagrożeniem, wszystkie maszyny samojezdne poruszające się w strefach metanowych muszą mieć osprzęt elektryczny z certyfikatem Ex. Dotyczy to kompletu oświetlenia: lamp roboczych, obrysowych, ostrzegawczych i tylnych. Nieprzestrzeganie tego wymogu grozi odpowiedzialnością karną kierownictwa zakładu i wstrzymaniem ruchu przez Wyższy Urząd Górniczy (WUG).

Uwaga: Strefy Ex w polskich kopalniach

! Kopalnie węgla kategorii metanowej I, II i III wymagają urządzeń o grupie II lub I wg IEC 60079.
! W strefach metanowych M1 i M2 dopuszczone są wyłącznie lampy z oznakowaniem Ex i lub Ex e (iskrobezpieczne lub zwiększonego bezpieczeństwa).
! Montaż lamp bez certyfikatu ATEX w strefach chronionych stanowi wykroczenie BHP i może skutkować natychmiastowym wstrzymaniem pracy zakładu przez WUG.

Jak wygląda oświetlenie obrysowe LED na maszynach górniczych i w tunelach?

Oświetlenie obrysowe LED na maszynach górniczych i pojazdach tunelowych pełni podwójną rolę: wyznacza gabaryty maszyny w wąskich wyrobiskach i tunelach oraz stanowi element systemu rozpoznawania pojazdów przez innych operatorów i pieszych pracowników. Lampy obrysowe montuje się na wszystkich narożnikach maszyny, w kolorach białym (przód) i czerwonym (tył).

Wozidła podziemne (ang. LHD, Load Haul Dump) i wozy odstawcze (ang. shuttle cars) poruszają się w wyrobiskach o szerokości często zaledwie 30-50 cm większej niż gabaryt maszyny. Dobrze widoczne lampy obrysowe LED pozwalają pieszym pracownikom i operatorom innych maszyn ocenić bezpieczną odległość nawet w warunkach dużego zapylenia. Świetlność lamp obrysowych LED wynosi zazwyczaj 5-30 cd, co jest wystarczające dla zasięgu widoczności 30-50 m w tunelu.

Typowe konfiguracje oświetlenia obrysowego na maszynach górniczych

Ładowarki kołowe i LHD: 4-6 lamp obrysowych na przodzie i tyle; lampy muszą być widoczne przy maszynie zwróconej łyżką do przodu i do tyłu.
Kombajny chodnikowe: lampy obrysowe rozmieszczone co 1-2 m wzdłuż całej długości maszyny (niekiedy 8-12 lamp), aby oznaczyć gabaryt w ciasnym przodku.
Maszyny TBM (Tunnel Boring Machine): pełne obrysowanie LED wzdłuż segmentów maszyny; specjalne lampy do pracy w środowisku wilgotnym z wymaganym IP68.
Lokomotywy i wozy kopalniane: lampy pozycyjne przód (białe) i tył (czerwone) z dodatkowym oświetleniem bocznym bursztynowym na żądanie nadzoru.

Gdzie montować lampy LED robocze na maszynach do drążenia tuneli?

Lampy LED robocze na maszynach do drążenia tuneli montuje się przede wszystkim w strefie czoła przodku (oświetlenie narzędzi skrawających), na platformach operatorskich, w strefie załadunku urobku oraz na tylnych pomostach serwisowych. Każde stanowisko pracy musi być oświetlone do poziomu co najmniej 50-100 lx zgodnie z polską normą PN-G-42040.

Maszyny TBM mają długość od 50 do ponad 200 metrów i zawierają dziesiątki stanowisk pracy. Projekt oświetlenia LED dla takiej maszyny wymaga podziału na strefy funkcjonalne. Każda strefa ma inne wymagania co do poziomu natężenia oświetlenia, koloru i odporności osprzętu.

Strefa maszyny TBM	Wymagane natężenie	Typ lampy LED
Głowica tnąca (cutter head)	200 lx	Lampa robocza FLOOD IP68, 30-50W
Strefa erektora segmentów	150 lx	Lampa robocza FLOOD, IP67, 20-30W
Przenośnik urobku	100 lx	Listwa LED robocza, IP67, 10-15W/m
Pomosty serwisowe i przejścia	50 lx	Lampa robocza LED COMBO, IP65, 10W

Jakie wiązki przewodów stosować przy instalacji lamp LED w maszynach górniczych?

W maszynach górniczych i tunelowych stosuje się wiązki przewodów w izolacji z kauczuku lub specjalnych polimerów odpornych na oleje, kwasy i ścieranie, z przekrojem minimum 2,5 mm² dla obwodów lamp roboczych. Złącza muszą posiadać stopień ochrony IP67 lub wyższy, a w strefach Ex wymagane są złącza w obudowach certyfikowanych ATEX.

Instalacja elektryczna oświetlenia LED w górnictwie różni się zasadniczo od standardowej instalacji pojazdowej. Narażenie na wodę pod ciśnieniem, oleje hydrauliczne, kwasy akumulatorowe i pył skalny wymaga zastosowania przewodów górniczych (np. typu GPGTGek lub CGSG) oraz specjalnych puszek przyłączeniowych. Każda lampa robocza LED o mocy powyżej 20W powinna mieć własne zabezpieczenie nadprądowe.

Przekrój przewodów: minimum 1,5 mm² dla lamp obrysowych do 5A; minimum 4 mm² dla lamp roboczych powyżej 15A.
Złącza wodoszczelne: typ DT Deutsch lub equivalent IP67/IP69K, odporne na wibracje i wyciąganie.
Zabezpieczenia: bezpieczniki topikowe lub elektroniczne zabezpieczenia przeciążeniowe dedykowane dla instalacji 24V/48V.
Osłony przewodów: karbowane osłony z tworzywa PA/PP z IP44 minimum; w strefach narażonych na chemikalia stosuje się osłony ze stali nierdzewnej.

Jak serwisować i konserwować oświetlenie LED na maszynach górniczych?

Oświetlenie LED na maszynach górniczych wymaga przeglądów co 250-500 godzin pracy lub zgodnie z planem konserwacji zapobiegawczej zakładu. Główne czynności serwisowe to czyszczenie kloszy z kamiennego pyłu i szlamu, kontrola szczelności złączy oraz sprawdzenie prawidłowości mocowania lamp narażonych na wibracje.

Pył skalny i błoto kopaliane odkładają się na kloszach lamp roboczych i ostrzegawczych, redukując ich skuteczny strumień świetlny nawet o 40-60% w ciągu kilkudziesięciu godzin pracy. Regularne czyszczenie wodą pod ciśnieniem (maks. 100 bar przy lampach IP69K) przywraca pełną moc oświetleniową. Warto zaplanować czyszczenie lamp jako część rutynowego mycia maszyny na myjni zakładowej.

Harmonogram konserwacji oświetlenia LED na maszynie górniczej

Co zmianę: wzrokowa kontrola stanu lamp przez operatora przed uruchomieniem maszyny.
Co 250 h: czyszczenie kloszy, kontrola szczelności uszczelek i złączy elektrycznych.
Co 1000 h: pomiar natężenia oświetlenia luksomierzem na stanowiskach operatorskich; wymiana lamp niespełniających normy.
Co rok: pełny przegląd instalacji elektrycznej oświetlenia przez uprawnionego elektryka E/D; weryfikacja ważności certyfikatów ATEX.

Rekomendacje eksperta: jak wybrać najlepsze oświetlenie LED dla maszyny górniczej lub tunelowej?

LED

Rekomendacja eksperta dalekosiezne.pl

Specjalista ds. oświetlenia pojazdów przemysłowych i ciężkich

Przy wyborze oświetlenia LED dla maszyn górniczych i tunelowych zawsze zaczynam od analizy środowiska pracy: czy jest zagrożenie wybuchem, jakie jest napięcie instalacji, jakie wibracje generuje maszyna i jak duże jest zapylenie lub zawilgocenie. Dopiero na tej podstawie definiuje się wymagane klasy IP, certyfikaty Ex oraz parametry mechaniczne.

Najczęstszym błędem jest stosowanie lamp samochodowych klasy IP65 w środowisku wymagającym IP67 lub IP68. Taka lampa może działać przez kilka tygodni, po czym korozja i penetracja wody niszczą diody i driver LED. Koszt wymiany i przestoju maszyny zawsze przewyższa koszt zakupu właściwego, certyfikowanego produktu od początku.

Szybka lista kontrolna: lampy LED dla maszyny górniczej

✓ Stopień ochrony: IP67 minimum, IP68/IP69K w strefach mokrych
✓ Certyfikat ATEX (jeśli strefa Ex)
✓ Napięcie robocze: 24V DC lub 48V DC
✓ Odporność na wibracje: min. 5g (IEC 60068-2-64)

✓ Zakres temperatur pracy: -40°C do +85°C
✓ Wiązka FLOOD 120° dla oświetlenia roboczego blisko maszyny
✓ Złącza IP67 w instalacji elektrycznej
✓ Dokumentacja techniczna i deklaracja zgodności UE

Inwestycja w profesjonalne oświetlenie LED dla maszyn górniczych i tunelowych zwraca się przeciętnie w ciągu 12-18 miesięcy poprzez eliminację kosztów wymiany lamp halogenowych, zmniejszenie zużycia energii i redukcję przestojów maszyn. Dla zakładu górniczego pracującego w systemie trójzmianowym oszczędności mogą wynosić od kilkudziesięciu do kilkuset tysięcy złotych rocznie, zależnie od liczby maszyn w parku maszynowym.

Pamiętaj, że dobór, montaż i serwis oświetlenia na maszynach górniczych to zadanie dla wykwalifikowanego elektryka z uprawnieniami górniczymi kategorii E lub D, wydanymi przez Wyższy Urząd Górniczy. Samodzielna ingerencja w instalację elektryczną maszyny górniczej przez osobę bez takich uprawnień jest zabroniona i stanowi poważne naruszenie przepisów BHP oraz prawa górniczego.

Często zadawane pytania

Jakie normy regulują oświetlenie LED na maszynach górniczych w Polsce?

Oświetlenie maszyn górniczych w Polsce reguluje Rozporządzenie Ministra Energii z 23 listopada 2016 r. oraz dyrektywa ATEX 2014/34/UE. Lampy muszą spełniać normę PN-G-42040 (minimum 50 lx na stanowisku operatora) oraz posiadać stopień ochrony minimum IP67 zgodnie z IEC 60529.

Czy lampy LED są lepsze od halogenowych w maszynach górniczych?

Tak, lampy LED są znacznie lepsze. Żywotność LED wynosi ponad 50 000 godzin wobec 500–1000 godzin dla halogenów, co oznacza 50-krotnie dłuższą pracę. Dodatkowo LED zużywa o 70% mniej energii, a inwestycja zwraca się przeciętnie w ciągu 12–18 miesięcy przez eliminację kosztów wymiany i przestojów maszyn.

Jak zamontować lampy LED robocze na maszynie do drążenia tuneli TBM?

Lampy LED na maszynie TBM montuje się strefowo: przy głowicy tnącej stosuje się lampy FLOOD IP68 30–50W (wymagane 200 lx), w strefie erektora segmentów lampy 20–30W IP67 (150 lx), na przenośniku urobku listwy LED 10–15W/m IP67 (100 lx), a na pomostach serwisowych lampy COMBO 10W IP65 (50 lx).

Ile kosztuje serwis oświetlenia LED w porównaniu do halogenowego na maszynach górniczych?

Oszczędności z przejścia na LED w zakładzie górniczym pracującym trójzmianowo mogą wynosić od kilkudziesięciu do kilkuset tysięcy złotych rocznie. Eliminowane są koszty częstych wymian halogenów (co kilka tygodni przy ciągłej pracy) oraz przestojów maszyn. Całkowity zwrot inwestycji następuje średnio po 12–18 miesiącach.

Kiedy oświetlenie pojazdów górniczych w Polsce musi posiadać certyfikat ATEX?

Certyfikat ATEX jest obowiązkowy dla każdego pojazdu poruszającego się w strefach zagrożenia wybuchem: strefach 0, 1, 2 (gazy) i 20, 21, 22 (pyły). W polskich kopalniach węgla kategorii metanowej I, II i III wymagane są urządzenia grupy I lub II wg IEC 60079. Brak certyfikatu grozi wstrzymaniem ruchu zakładu przez WUG.

Jakie parametry techniczne muszą mieć lampy robocze LED do maszyn górniczych?

Lampy LED do górnictwa muszą mieć minimum IP67 (IP68/IP69K w strefach mokrych), napięcie robocze 24V DC lub 48V DC, odporność na wibracje minimum 5g według IEC 60068-2-64, zakres temperatur od -40°C do +85°C oraz strumień świetlny minimum 3000 lm na lampę. W strefach metanowych wymagany certyfikat Ex i lub Ex e.

Wiązka FLOOD czy SPOT do oświetlenia roboczego w tunelach i wyrobiskach górniczych?

W tunelach i wyrobiskach górniczych preferuje się szerokokątny FLOOD 120° do oświetlenia stanowisk pracy i strefy roboczej w bliskim zasięgu. Wiązka SPOT stosowana jest wyłącznie do dalekiego wykrywania przeszkód. Do oświetlenia czoła przodku stosuje się zestawy o łącznym strumieniu 15 000–30 000 lm.

Dlaczego lampy obrysowe LED na maszynach górniczych tracą skuteczność podczas pracy?

Pył skalny i błoto kopaliane odkładają się na kloszach lamp, redukując skuteczny strumień świetlny o 40–60% w ciągu kilkudziesięciu godzin pracy. Rozwiązaniem jest regularne czyszczenie wodą pod ciśnieniem maksymalnie 100 bar przy lampach IP69K oraz kontrola szczelności złączy co 250 godzin pracy zgodnie z harmonogramem konserwacji zapobiegawczej.

Jak dobrać wiązki przewodów do instalacji lamp LED w maszynie górniczej?

Wiązki do maszyn górniczych muszą mieć izolację z kauczuku lub specjalnych polimerów odpornych na oleje i kwasy. Przekrój minimum 1,5 mm² dla lamp obrysowych do 5A i minimum 4 mm² dla lamp roboczych powyżej 15A. Złącza muszą posiadać IP67 minimum, typ DT Deutsch lub równoważny. W strefach Ex wymagane złącza z certyfikatem ATEX.

Jak często należy serwisować oświetlenie LED na maszynach górniczych?

Operator wykonuje wzrokową kontrolę lamp przed każdą zmianą. Co 250 godzin pracy przeprowadza się czyszczenie kloszy i kontrolę szczelności złączy. Co 1000 godzin wykonuje się pomiar natężenia luksomierzem na stanowiskach operatorskich. Raz w roku wymagany jest pełny przegląd instalacji przez elektryka z uprawnieniami E lub D wydanymi przez WUG oraz weryfikacja certyfikatów ATEX.

Jakie oświetlenie ostrzegawcze LED jest wymagane na wozidłach podziemnych?

Na wozidłach podziemnych i ładowarkach stosuje się koguty LED obrotowe IP67 na napięcie 24V z minimalną intensywnością 200 cd w kolorze bursztynowym oraz stroboskopy LED 70–150 błysków/minutę z certyfikatem Ex w strefach zagrożonych wybuchem. Nieprawidłowe oświetlenie ostrzegawcze odpowiada za ponad 25% incydentów związanych z pojazdami w górnictwie.

Kto może montować i serwisować oświetlenie elektryczne na maszynach górniczych w Polsce?

Montaż, serwis i przeglądy instalacji oświetlenia na maszynach górniczych może wykonywać wyłącznie wykwalifikowany elektryk z uprawnieniami górniczymi kategorii E lub D wydanymi przez Wyższy Urząd Górniczy. Samodzielna ingerencja osoby bez takich uprawnień jest zabroniona i stanowi poważne naruszenie przepisów BHP oraz polskiego prawa górniczego.
