Lampy robocze LED na barkach i pogłębiarkach – przepisy PRS

Kluczowe informacje: LED na pojazdach portowych i roboczych

✓ Pogłębiarki, żurawie pływające i barki techniczne muszą spełniać wymogi oświetleniowe PRS (Polski Rejestr Statków) oraz Rozporządzenia Ministra Infrastruktury o żegludze śródlądowej
✓ Lampy robocze LED na platformach pływających wymagają minimum IP67, a w strefach zalewanych nawet IP68 oraz odporności na wibracje klasy 4 wg norm morskich
✓ Pojazdy lądowe obsługujące porty (wózki portowe, ciągniki terminalowe, ładowarki nabrzeżne) podlegają przepisom ruchu drogowego i wymagają homologacji ECE
✓ LED zmniejsza zużycie energii o 60-70% w porównaniu do lamp halogenowych, co jest kluczowe dla pojazdów pracujących na akumulatorach lub prądnicach pokładowych

Środowisko portowe i wodne to jedno z najtrudniejszych dla systemów oświetleniowych. Słona lub zabrudzona woda, ciągła wilgoć, wibracje mechanizmów dźwigowych, praca dobowa w trudnych warunkach atmosferycznych. Pojazdy i maszyny robocze używane przy pracach podwodnych i portowych wymagają oświetlenia, które nie zawiedzie w żadnych warunkach. W Polsce rocznie dochodzi do kilkudziesięciu wypadków na obszarach portowych wynikających z niewystarczającego oświetlenia stref pracy. Odpowiednie lampy LED mogą to zmienić.

Jakie przepisy regulują oświetlenie na pływających pojazdach technicznych w Polsce?

Oświetlenie na pogłębiarkami, barkach technicznych i żurawiach pływających w Polsce regulują przepisy PRS (Polski Rejestr Statków), Rozporządzenie Ministra Infrastruktury z dnia 28 kwietnia 2003 r. w sprawie przepisów żeglugowych na śródlądowych drogach wodnych oraz Konwencja COLREGS dla jednostek morskich. Pojazdy lądowe pracujące na nabrzeżach podlegają natomiast standardowym przepisom drogowym i wymogom homologacji ECE.

System prawny dotyczący oświetlenia jednostek technicznych w Polsce jest wielowarstwowy. Dla jednostek pływających na wodach śródlądowych (rzeki, kanały, jeziora, porty rzeczne) podstawą są Przepisy Żeglugowe na Śródlądowych Drogach Wodnych. Określają one dokładne kolory, kąty widoczności i minimalne intensywności świetlne lamp nawigacyjnych i pozycyjnych.

Dla jednostek pracujących na wodach morskich i w portach morskich (Gdańsk, Gdynia, Szczecin, Świnoujście) obowiązują przepisy PRS oraz Konwencja COLREGS. PRS wydaje certyfikaty dla wyposażenia elektrycznego, w tym lamp, które muszą spełniać normy IEC 60092 dotyczące instalacji elektrycznych na statkach.

Podział jednostek technicznych a obowiązujące przepisy

Typ jednostki	Obszar pracy	Przepisy PL	Normy techniczne
Pogłębiarka	Śródlądzie/morze	PRS + Rozp. MInfrastruktury	IEC 60092, IP67+
Żuraw pływający	Port morski	PRS + COLREGS	IEC 60092, IP68
Barka techniczna	Śródlądzie	Rozp. MInfrastruktury	IP66+, ATEX (jeśli dotyczy)
Ciągnik terminalowy	Teren portu (drogi)	Prawo o ruchu drogowym	ECE R10, ECE R65

Jakie lampy robocze LED sprawdzą się na pogłębiarce lub barce technicznej?

Na pogłębiarce i barce technicznej najlepiej sprawdzają się lampy robocze LED z obudową ze stali nierdzewnej lub poliwęglanu, o stopniu ochrony minimum IP67, strumieniu świetlnym powyżej 5000 lumenów i zakresie napięcia roboczego 10-30V DC. Temperatura barwowa 5000-6000K zapewnia najlepszą widoczność szczegółów w warunkach nocnej pracy przy wodzie.

Praca na jednostkach pływających stawia przed lampami roboczymi LED zupełnie inne wymagania niż zastosowania na pojazdach lądowych. Ciągłe narażenie na wodę, sól, oleje hydrauliczne i wibracje mechanizmów wydobywczych lub dźwigowych wymaga lamp o parametrach klasy przemysłowej.

Wymagane parametry techniczne

✓ Stopień ochrony: minimum IP67 (stała zalanie) lub IP68 (praca pod wodą)
✓ Obudowa: aluminium morskie lub stal nierdzewna 316L
✓ Napięcie: 10-30V DC (kompatybilne z 12V i 24V)
✓ Odporność na wibracje: certyfikat wg IEC 60068-2-6
✓ Zakres temp. pracy: -40°C do +60°C

Zalecane rozkłady wiązki

▶ FLOOD (120°): oświetlenie pokładu i miejsca pracy w bliskiej odległości
▶ SPOT (10-15°): praca dźwigu, oświetlenie strefy wydobycia w odległości
▶ COMBO: uniwersalne lampy na ruchomych ramionach żurawi
▶ SCENE (180°): lampy obrysowe i bezpieczeństwa na pokładzie

Porównanie mocy lamp roboczych LED dla różnych zastosowań portowych

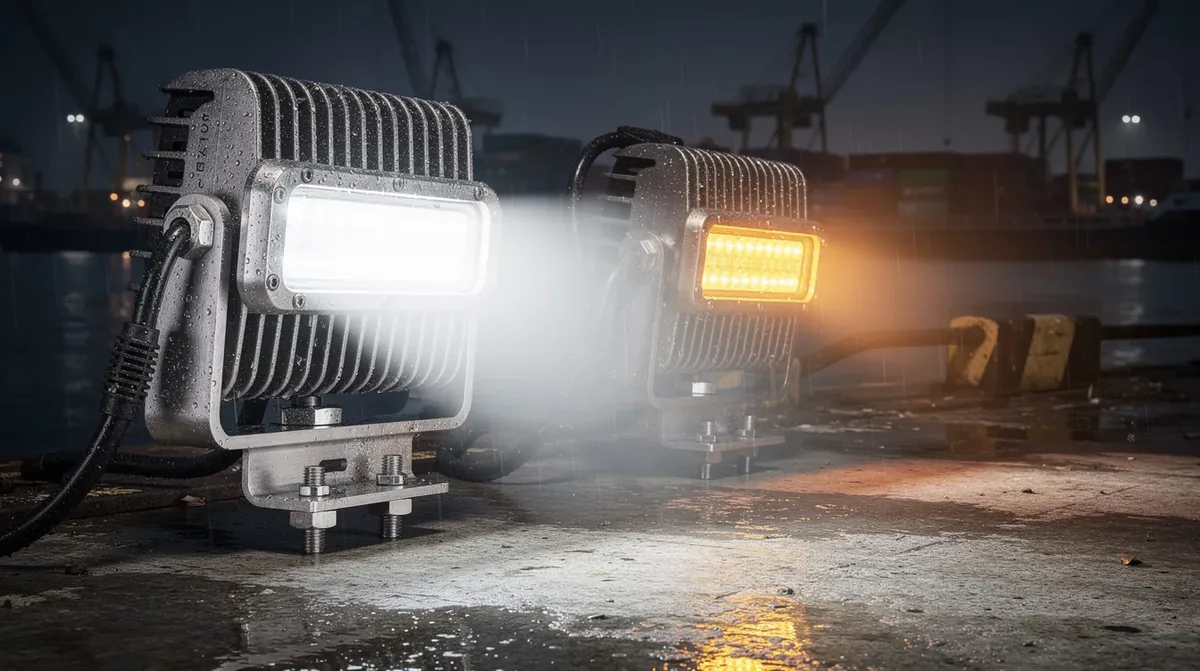

Lampy robocze LED IP68 oraz koguty ostrzegawcze LED na maszynach portowych – odporne na wilgoć i wibracje oświetlenie dla pojazdów technicznych pracujących na nabrzeżu

Zastosowanie	Zalecana moc	Strumień świetlny	Wiązka
Oświetlenie pokładu barki	2x 40W	2x 4000 lm	FLOOD 120°
Ramię żurawia pływającego	4x 60W	4x 6000 lm	COMBO
Oświetlenie strefy wydobycia	2x 100W	2x 9500 lm	SPOT 15°
Nabrzeże - ciągnik terminalowy	1x 80W listwa LED	7200 lm	COMBO 60°

Dlaczego lampy obrysowe LED są kluczowe dla bezpieczeństwa na jednostkach pływających i pojazdach portowych?

Lampy obrysowe LED na jednostkach pływających i pojazdach portowych są kluczowe dla bezpieczeństwa, ponieważ wyznaczają granice i gabaryty obiektów w ograniczonej widoczności. Zgodnie z przepisami PRS i COLREGS, jednostka będąca w pracy musi być widoczna z odległości minimum 2 mil morskich przez białe lampy gabarytowe i z 1 mili przez lampy burtowe.

W środowisku portowym mgła, deszcz i ograniczone oświetlenie zewnętrzne powodują, że lampy obrysowe stają się pierwszą linią ochrony przed kolizjami. Dla pojazdów lądowych pracujących na terenie portu (ciągniki siodłowe, ładowarki, wózki widłowe wysokiego składowania) polskie prawo nakłada obowiązek stosowania lamp obrysowych przy szerokości powyżej 2,1 m.

Ważne: Lampy obrysowe na pojazdach lądowych w porcie

Ciągniki terminalowe, pojazdy portowe i ciężarówki poruszające się po drogach wewnątrz portu, które mogą wyjechać na drogi publiczne, muszą posiadać lampy obrysowe z homologacją ECE R7. Lampy przeznaczone wyłącznie dla jednostek pływających (bez homologacji ECE) nie mogą być montowane na pojazdach drogowych. Brak homologacji to podstawa do zatrzymania na SKP.

Kolory i wymagania lamp obrysowych na różnych obiektach

Obiekt	Kolor przód	Kolor tył	Podstawa prawna
Ciężarówka powyżej 2,1m	Biały/żółty	Czerwony	ECE R7, PoRD
Barka techniczna (śródlądzie)	Biały	Biały/żółty	Rozp. MInfrastruktury
Żuraw pływający	Zielony (prawa) / Czerwony (lewa)	Biały	COLREGS, PRS
Ciągnik terminalowy portu	Biały	Czerwony	ECE R7, PoRD

Jak dobrać lampy ostrzegawcze LED (koguty i stroboskopy) na pojazdy portowe i maszyny robocze?

Koguty i stroboskopy ostrzegawcze LED na pojazdy portowe i maszyny robocze należy dobierać według koloru (żółty dla maszyn roboczych, niebieski/czerwony dla służb ratowniczych), klasy intensywności świetlnej i wymagań IP. Pojazdy poruszające się po drogach publicznych muszą mieć koguty z homologacją ECE R65, natomiast maszyny pracujące wyłącznie na terenie zamkniętym mogą używać lamp bez homologacji ECE.

Środowisko portowe jest szczególnie wymagające dla lamp ostrzegawczych. Ciągła praca w warunkach wysokiej wilgotności, kontaktu z wodą morską lub rzeczną oraz intensywne wibracje mechanizmów dźwigowych i wydobywczych szybko eliminują lampy niskiej jakości. Statystyki pokazują, że standardowe koguty halogenowe w środowisku portowym wymagają wymiany po zaledwie 300-500 godzinach pracy. Odpowiednik LED pracuje bez awarii przez 25 000-50 000 godzin.

Klasy 1 i 2 kogutów LED według SAE J845

W środowisku portowym stosuje się dwie główne klasy kogutów ostrzegawczych:

Klasa 1: Wysoka intensywność (powyżej 37 500 cd), stosowana na pojazdach poruszających się po drogach publicznych. Ciągniki terminalowe wyjeżdżające poza port muszą spełniać tę klasę.
Klasa 2: Standardowa intensywność (7500-37 500 cd), wystarczająca dla maszyn pracujących wyłącznie na terenie zamkniętym portu, barwach i pogłębiarach.

ECE R65: Co musi mieć kogut na pojeździe drogowym wyjeżdżającym z portu?

Homologacja ECE R65 jest obowiązkowa dla każdego kogutu montowanego na pojeździe zarejestrowanym do ruchu drogowego. Dotyczy to ciągników siodłowych, samochodów ciężarowych, ładowarek kołowych i wózków z dopuszczeniem do ruchu publicznego. Homologacja ECE R65 gwarantuje minimalną efektywną intensywność świetlną wynoszącą 667 cd oraz kąt widoczności poziomej 360 stopni z poziomem migania 60-150 błysków na minutę.

Policja i ITD coraz częściej kontrolują pojazdy portowe i budowlane wyposażone w tanie koguty bez homologacji. Kara za brak homologacji ECE R65 na pojeździe z dopuszczeniem do ruchu drogowego to mandat do 500 zł i obowiązek usunięcia lampy. W przypadku floty portowej koszt dostosowania może być znacznie wyższy niż pierwotna inwestycja w tańsze lampy.

Jak zasilać oświetlenie LED na barkach i pogłębiarko-ssących bez strat energii?

Oświetlenie LED na barkach i pogłębiarkach należy zasilać z sieci pokładowej 24V DC przez dedykowane bezpieczniki oraz regulatory napięcia chroniące przed skokami. Szerokopasmowe lampy LED 10-30V DC są odporne na wahania napięcia pokładowego i nie wymagają dodatkowych stabilizatorów, co zmniejsza liczbę elementów mogących ulec awarii w trudnych warunkach.

Jednostki techniczne pracujące na wodzie zasilają swoje systemy elektryczne z prądnic napędzanych silnikami głównymi lub pomocniczymi, a niekiedy z baterii akumulatorowych. Napięcie pokładowe może wahać się od 18V do 32V w systemach 24V, co wyklucza lampy o wąskim zakresie tolerancji napięcia.

60-70%

Oszczędność energii LED vs. halogen przy tej samej jasności

50 000h

Żywotność dobrej lampy LED roboczej klasy przemysłowej

IP68

Wymagany stopień ochrony lamp w strefach zalewanych na jednostkach pływających

Instalacja LED na pojazdach portowych: najważniejsze zasady

Montaż lamp LED w środowisku portowym i na jednostkach pływających wymaga zastosowania przewodów morskich z izolacją odporną na UV i oleje (np. typ H07RN-F lub równoważny). Standardowe wiązki przewodów samochodowych mogą korodować w ciągu kilku miesięcy przy stałym narażeniu na morską wodę i wilgoć. Złącza elektryczne powinny być zabezpieczone minimalnie do stopnia IP67 i wykonane z materiałów odpornych na korozję.

Dla pojazdów lądowych obsługujących teren portu (ciągniki, ładowarki, wózki) zaleca się stosowanie wiązek przewodów z zabezpieczeniem przeciwzwarciowym i dedykowanymi bezpiecznikami dla każdego obwodu oświetleniowego. Typowa lampa robocza 40W przy napięciu 24V pobiera około 1,7A, więc bezpiecznik 5A zapewnia odpowiedni zapas przy ochronie instalacji.

Gdzie montować listwy LED dalekosiężne na pojazdach pracujących przy portach i na nabrzeżach?

Listwy LED dalekosiężne na pojazdach portowych i nabrzeżnych należy montować na dachu kabiny lub górnej ramie ochronnej na wysokości co najmniej 1,8 m nad podłożem. Taka lokalizacja zapewnia niezakłócony promień świetlny ponad elementami wyposażenia, kontenerami i innymi przeszkodami typowymi dla środowiska portowego.

Ciągniki terminalowe, reach stackery i inne maszyny portowe pracują w specyficznych warunkach: gęsta zabudowa kontenerami, wąskie przejazdy między stosami, praca nocna przy rozładunku statków. Listwa LED dalekosiężna o mocy 120-240W zamontowana na dachu kabiny ciągnika zapewnia widoczność na odległość 300-500 metrów, co jest kluczowe przy manewrowaniu w ciemności.

Na ciężarówkach dowożących towar do portu lub odbierających ładunek z terenu portowego listwy LED montuje się zazwyczaj na belce dachowej lub łuku bezpieczeństwa. Ważne: listwa LED nie może zasłaniać lamp pozycyjnych i świateł stop. Nieprawidłowy montaż to podstawa do zatrzymania pojazdu na SKP lub przez ITD.

Typowe lokalizacje montażu listwy LED na pojazdach portowych i ciężarowych

1 Dach kabiny ciągnika siodłowego: listwa 40-50 cm, do 120W, wiązka COMBO, idealna do poruszania się po drogach portowych nocą
2 Rama tylna ciągnika terminalowego: listwa 100-120 cm, wiązka FLOOD, oświetlenie przestrzeni zaczepiania kontenera
3 Ramię dźwigu ładowarki kołowej: 2-4 lampy robocze SPOT 30W, oświetlenie strefy chwytaka lub łyżki
4 Zderzak przedni ciężarówki portowej: 2 lampy robocze FLOOD 40W, oświetlenie przestrzeni bezpośrednio przed pojazdem przy manewrowaniu

Czy lampy LED na pojazdach portowych przejdą badanie techniczne SKP?

Lampy LED na pojazdach portowych zarejestrowanych do ruchu drogowego muszą posiadać odpowiednie homologacje ECE, żeby przejść badanie techniczne SKP. Lampy robocze i listwy dalekosiężne nie wymagają homologacji do poruszania się po drogach, ale muszą być wyłączone podczas jazdy po drogach publicznych. Koguty ostrzegawcze muszą posiadać homologację ECE R65.

Stacja kontroli pojazdów (SKP) sprawdza przede wszystkim: czy zamontowane dodatkowe lampy nie oślepiają innych kierowców, czy nie zasłaniają wymaganych świateł drogowych, mijania, pozycyjnych i stopu, a w przypadku kogutów, czy posiadają aktualną homologację. Lampy robocze LED w stanie włączonym na drodze publicznej mogą skutkować zatrzymaniem dokumentów pojazdu.

Warto zadbać o montaż przełącznika wyłączającego dodatkowe oświetlenie przed wyjazdem z terenu portu na drogi publiczne. Dobra praktyka to podłączenie listwy LED i lamp roboczych do oddzielnego włącznika w kabinie z wyraźnym oznaczeniem. Niektóre pojazdy portowe wyposażone są w automatyczne systemy wyłączające dodatkowe oświetlenie po przekroczeniu progu prędkości 30-40 km/h.

Podsumowanie: Checklist LED dla pojazdów portowych i jednostek pływających

Jednostki pływające (PRS/COLREGS):

✓ Lampy nawigacyjne z certyfikatem PRS
✓ Lampy robocze IP67/IP68 z obudową ze stali nierdzewnej
✓ Zakres napięcia 10-30V DC
✓ Odporność na wibracje wg IEC 60068-2-6
✓ Przewody morskie H07RN-F lub równoważne

Pojazdy drogowe w porcie (SKP/ECE):

✓ Koguty z homologacją ECE R65
✓ Lampy obrysowe ECE R7 (pojazdy powyżej 2,1m)
✓ Lampy tylne zespolone ECE R4/R7
✓ Przełącznik wyłączający lampy robocze przed wyjazdem na drogę
✓ Wiązki z zabezpieczeniami przeciwzwarciowymi

O autorze

Artykuł przygotowany przez zespół specjalistów dalekosiezne.pl, z wieloletnim doświadczeniem w doborze i montażu oświetlenia LED dla pojazdów ciężarowych, maszyn roboczych i specjalistycznych. Zakres kompetencji obejmuje homologacje ECE, normy IP, systemy zasilania 12V/24V oraz wymagania polskiego prawa o ruchu drogowym. Dalekosiezne.pl dostarcza komponenty oświetleniowe dla klientów z sektora portowego, budowlanego, rolniczego i transportowego na terenie całej Polski.

Często zadawane pytania

Jakie przepisy regulują oświetlenie na pogłębiarce i barce technicznej w Polsce?

Oświetlenie na pogłębiarce i barce technicznej regulują przepisy PRS (Polski Rejestr Statków), Rozporządzenie Ministra Infrastruktury z dnia 28 kwietnia 2003 r. o żegludze śródlądowej oraz Konwencja COLREGS dla jednostek morskich. Dla portów morskich (Gdańsk, Gdynia, Szczecin) obowiązuje dodatkowo norma IEC 60092 dla instalacji elektrycznych.

Czy lampy robocze LED na jednostkach pływających muszą mieć stopień ochrony IP68?

Lampy robocze LED na jednostkach pływających wymagają minimum IP67, jednak w strefach zalewanych konieczny jest stopień IP68. Dodatkowo lampy muszą spełniać normę odporności na wibracje IEC 60068-2-6 oraz posiadać obudowę z aluminium morskiego lub stali nierdzewnej 316L, pracując w zakresie temperatur od -40°C do +60°C.

Jak zamontować listwę LED dalekosiężną na ciągniku terminalowym w porcie?

Listwę LED dalekosiężną na ciągniku terminalowym należy zamontować na dachu kabiny lub górnej ramie ochronnej na wysokości minimum 1,8 m nad podłożem. Zalecana listwa 40-50 cm do 120W z wiązką COMBO, podłączona do oddzielnego włącznika w kabinie. Listwy robocze muszą być wyłączane przed wyjazdem na drogi publiczne.

Ile kosztuje wymiana oświetlenia halogenowego na LED na barce technicznej?

Blog wskazuje, że LED zmniejsza zużycie energii o 60-70% w porównaniu do halogenów przy tej samej jasności, a żywotność lampy LED klasy przemysłowej wynosi 50 000 godzin wobec zaledwie 300-500 godzin standardowego koguta halogenowego w środowisku portowym. Inwestycja w LED zwraca się przez drastyczne ograniczenie wymian i kosztów serwisu.

Jakie homologacje muszą mieć koguty LED na pojazdach portowych wyjeżdżających na drogi publiczne w Polsce?

Każdy kogut LED na pojeździe zarejestrowanym do ruchu drogowego w Polsce musi posiadać homologację ECE R65. Wymaga ona minimalnej efektywnej intensywności świetlnej 667 cd, kąta widoczności poziomej 360 stopni i częstotliwości migania 60-150 błysków na minutę. Brak homologacji ECE R65 grozi mandatem do 500 zł i obowiązkiem demontażu lampy.

Jakie parametry techniczne powinna mieć lampa robocza LED na pogłębiarce?

Lampa robocza LED na pogłębiarce powinna mieć: stopień ochrony minimum IP67, obudowę ze stali nierdzewnej lub poliwęglanu, strumień świetlny powyżej 5000 lumenów, zakres napięcia 10-30V DC oraz temperaturę barwową 5000-6000K. Do oświetlenia strefy wydobycia zaleca się lampy 100W o strumieniu 9500 lm z wiązką SPOT 15°.

Lampy obrysowe ECE R7 czy lampy nawigacyjne PRS – co wybrać dla ciągnika terminalowego?

Ciągnik terminalowy poruszający się po drogach wymaga lamp obrysowych z homologacją ECE R7 (biały przód, czerwony tył), ponieważ podlega prawu o ruchu drogowym. Lampy nawigacyjne certyfikowane przez PRS przeznaczone są wyłącznie dla jednostek pływających. Montaż lamp bez homologacji ECE na pojeździe drogowym jest podstawą do zatrzymania na SKP lub przez ITD.

Dlaczego standardowe wiązki samochodowe nie nadają się do montażu lamp LED na jednostkach pływających?

Standardowe wiązki samochodowe korodują w środowisku portowym już po kilku miesiącach przy stałym narażeniu na wodę morską i wilgoć. Na jednostkach pływających i w portach należy stosować przewody morskie z izolacją odporną na UV i oleje, typ H07RN-F lub równoważny. Złącza elektryczne muszą być zabezpieczone minimum do stopnia IP67 i wykonane z materiałów odpornych na korozję.

Jak zasilać lampy LED na barce lub pogłębiarce przy wahaniach napięcia pokładowego?

Napięcie pokładowe na jednostkach pływających waha się od 18V do 32V w systemach 24V. Należy stosować lampy LED z szerokopasmowym zakresem wejściowym 10-30V DC, które są odporne na te wahania bez dodatkowych stabilizatorów. Każdy obwód oświetleniowy powinien mieć dedykowany bezpiecznik – lampa 40W przy 24V pobiera około 1,7A, więc wystarczy bezpiecznik 5A.

Gdzie montować lampy robocze LED na żurawiu pływającym w porcie morskim?

Na żurawiu pływającym zaleca się montaż 4 lamp roboczych 60W o strumieniu 6000 lm każda z wiązką COMBO na ramieniu dźwigu. Lampy SPOT 15° o mocy 100W sprawdzają się przy oświetleniu strefy wydobycia na odległość. Obudowy muszą spełniać wymóg IP68, a instalacja powinna być wykonana przewodami morskimi zgodnymi z normą IEC 60092.

Jakie kolory lamp obrysowych są wymagane na żurawiu pływającym według przepisów COLREGS i PRS?

Żuraw pływający według przepisów COLREGS i PRS musi posiadać lampy burtowe: zieloną po prawej stronie i czerwoną po lewej stronie oraz białą lampę rufową. Jednostka musi być widoczna z odległości minimum 2 mil morskich przez białe lampy gabarytowe i z 1 mili przez lampy burtowe. Wymogi te różnią się od przepisów ECE obowiązujących pojazdy drogowe.

Dlaczego kogut LED klasy 2 wystarczy dla maszyn pracujących wyłącznie na terenie zamkniętego portu?

Kogut LED klasy 2 według normy SAE J845 oferuje intensywność świetlną w zakresie 7500-37 500 cd, co jest wystarczające dla maszyn pracujących wyłącznie na terenie zamkniętym portu, barkach i pogłębiarkach. Koguty klasy 1 (powyżej 37 500 cd) z homologacją ECE R65 są obowiązkowe jedynie dla pojazdów poruszających się po drogach publicznych, np. ciągników terminalowych wyjeżdżających poza port.
