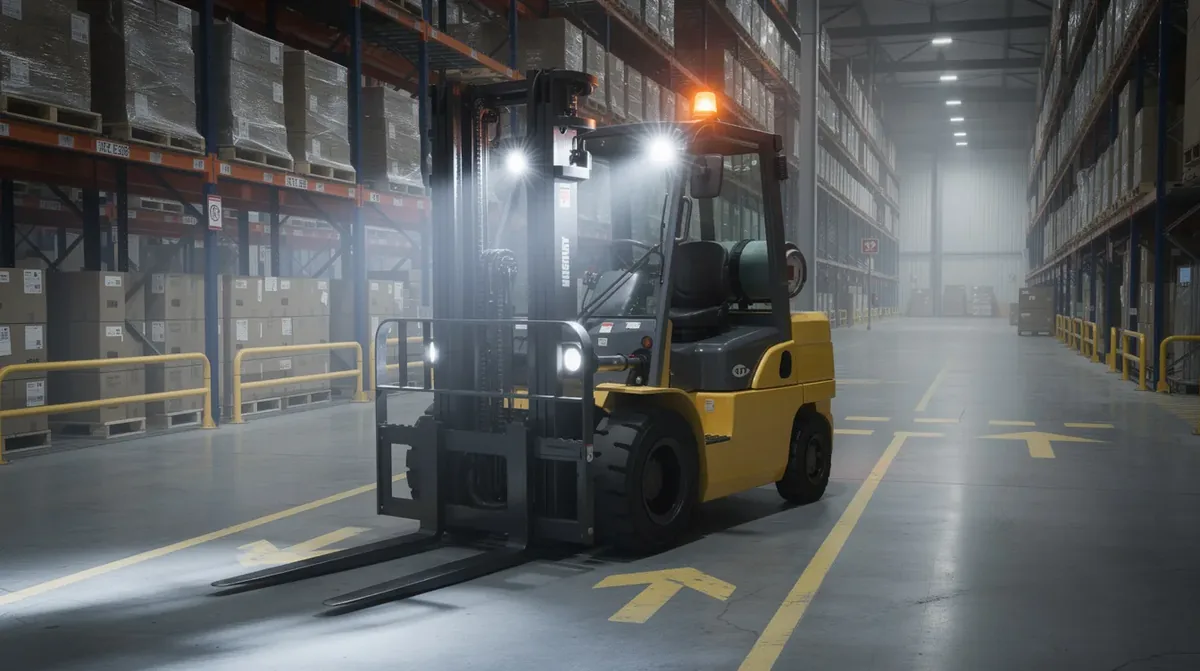

Lampy robocze i ostrzegawcze LED dla transportu tekstylnego

Kluczowe informacje: Oświetlenie LED w transporcie tekstylnym i odzieżowym

✓ Wózki magazynowe muszą posiadać homologowane lampy obrysowe i ostrzegawcze zgodnie z rozporządzeniem MRiPS o BHP
✓ Lampy robocze LED klasy IP67 są obowiązkowe w strefach wilgotnych hal produkcyjnych tkanin
✓ Pojazdy dostawcze obsługujące fabryki odzieżowe muszą spełniać normy ECE R65 dla świateł ostrzegawczych
✓ Wymiana oświetlenia na LED redukuje zużycie energii elektrycznej o 60-75% w stosunku do lamp halogenowych

Przemysł tekstylny i odzieżowy w Polsce zatrudnia ponad 130 000 pracowników i generuje ruch dziesiątek tysięcy pojazdów wewnątrzzakładowych oraz dostawczych każdego dnia. Właściwe oświetlenie LED na wózkach magazynowych, ciągnikach siodłowych przewożących tkaniny oraz sprzęcie obsługi hal produkcyjnych to nie tylko wymóg prawny, ale przede wszystkim kwestia bezpieczeństwa ludzi pracujących w tych przestrzeniach. W tym artykule znajdziesz kompletny przewodnik po wymaganiach technicznych, przepisach BHP i najlepszych rozwiązaniach LED dla tego sektora.

Jakie przepisy regulują oświetlenie pojazdów w halach tekstylnych i magazynach odzieżowych?

Oświetlenie pojazdów wewnątrzzakładowych w halach tekstylnych regulują przede wszystkim rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów BHP, dyrektywa maszynowa 2006/42/WE oraz norma PN-EN ISO 3691 dotycząca wózków jezdniowych. Pojazdy wyjeżdżające na drogi publiczne podlegają dodatkowo przepisom Prawa o ruchu drogowym i wymaganiom homologacyjnym ECE.

Branża tekstylna i odzieżowa charakteryzuje się specyficznym środowiskiem pracy: wysokie hale produkcyjne, duże powierzchnie magazynowe, intensywny ruch pojazdów wewnętrznych, a także kursowanie między zakładem a drogą publiczną. Każde z tych środowisk nakłada odmienne wymagania na oświetlenie pojazdów.

W strefie wewnątrzzakładowej kluczową rolę odgrywa rozporządzenie BHP nakładające obowiązek oznakowania świetlnego pojazdów poruszających się w pobliżu pieszych. Minimalna intensywność świateł ostrzegawczych na wózkach widłowych i podnośnikach wynosi zgodnie z normą ISO 3691-1 co najmniej 200 cd przy widoczności w kącie 360 stopni.

Najważniejsze akty prawne dla operatorów pojazdów w przemyśle tekstylnym

1. Rozporządzenie MPiPS z 26.09.1997 r. - ogólne przepisy BHP (§ 64-70 dot. transportu wewnętrznego)
2. Ustawa Prawo o ruchu drogowym (Dz.U. 1997 nr 98 poz. 602) - pojazdy na drogach publicznych
3. Norma PN-EN ISO 3691-1:2015 - wózki jezdniowe, wymagania bezpieczeństwa
4. Rozporządzenie ECE R65 - homologacja świateł ostrzegawczych dla pojazdów drogowych
5. Dyrektywa 2006/42/WE - wymagania dla maszyn i urządzeń samojezdnych

Jakie lampy robocze LED są wymagane na wózkach magazynowych obsługujących hale tekstylne?

Na wózkach magazynowych obsługujących hale tekstylne wymagane są lampy robocze LED o minimalnej klasie szczelności IP65, strumieniu świetlnym powyżej 1800 lumenów i temperaturze barwowej 5000-6500 K, zapewniającej optymalne doświetlenie strefy pracy przy pobieraniu i składowaniu materiałów tekstylnych.

Hale produkcyjne zakładów odzieżowych i magazyny tkanin mają swoje specyficzne wymagania oświetleniowe. Materiały tekstylne, takie jak tkaniny bawełniane, wełniane czy syntetyczne, generują drobne włókna i pył, który unosi się w powietrzu. To środowisko wymaga lamp z wysokim stopniem ochrony IP, aby zapobiec infiltracji pyłu do wnętrza oprawy.

Typ pojazdu	Minimalne IP	Minimalne lumeny	Zastosowanie
Wózek widłowy halowy	IP65	1800-3000 lm	Oświetlenie ładunku i drogi
Ciągnik do naczepo-przyczep	IP67	4500-9000 lm	Manewrowanie na placu
Wózek unoszący niski	IP65	900-1800 lm	Transport paletowy tkanin
Pojazd dostawczy (van)	IP67	6000-12000 lm	Jazda drogami nocą

Wzorce wiązki światła: FLOOD czy SPOT dla wózków halowych?

W zamkniętych halach tekstylnych zdecydowanie lepiej sprawdzają się lampy z rozsyłem wiązki FLOOD (rozproszony kąt 60-120 stopni). Oświetlają one szeroki obszar wokół pojazdu, co zwiększa bezpieczeństwo pieszych pracowników. Lampy SPOT (wąska wiązka 10-30 stopni) stosuje się natomiast w wózkach wysokiego składowania, gdzie operatora interesuje precyzyjne oświetlenie gniazd regałowych na dużej wysokości.

Statystyki energetyczne: LED vs. halogen w magazynie tekstylnym

75%

Redukcja zużycia energii po przejściu na LED

50 000h

Średnia żywotność lampy roboczej LED

3-4 lata

Typowy czas zwrotu inwestycji w LED

Jakie lampy obrysowe LED są wymagane na ciężarówkach dostarczających tkaniny i odzież?

Ciężarówki i naczepy dostarczające tkaniny i odzież muszą posiadać lampy obrysowe LED homologowane zgodnie z regulaminem ECE R7, zamontowane na szerokości powyżej 2100 mm oraz wysokości powyżej 1500 mm, emitujące białe światło z przodu i czerwone z tyłu o natężeniu min. 4 kandele.

Transport tkanin i gotowej odzieży odbywa się najczęściej pojazdami o dużych gabarytach: naczepami firmowymi, furgonami o ładowności do 3,5 t oraz pełnowymiarowymi ciągnikami siodłowymi z naczepami plandeka. Polskie prawo, zgodne z dyrektywami unijnymi, wymaga pełnego oznakowania obrysowego takich pojazdów.

W Polsce Stacja Kontroli Pojazdów (SKP) podczas przeglądu technicznego weryfikuje obecność i sprawność lamp obrysowych. Brak lub niesprawna lampa obrysowa skutkuje odrzuceniem pojazdu od przeglądu i zakazem ruchu do czasu usunięcia usterki. W 2023 roku kontrole ITD wykazały, że niesprawne oświetlenie obrysowe było przyczyną 14% wszystkich zatrzymanych do kontroli ciężarówek.

Wymagania montażowe lamp obrysowych LED na naczepach odzieżowych

Rozstaw boczny: Lampy obrysowe boczne montowane co maksymalnie 3 metry wzdłuż naczepy o długości powyżej 6 m, barwa pomarańczowa

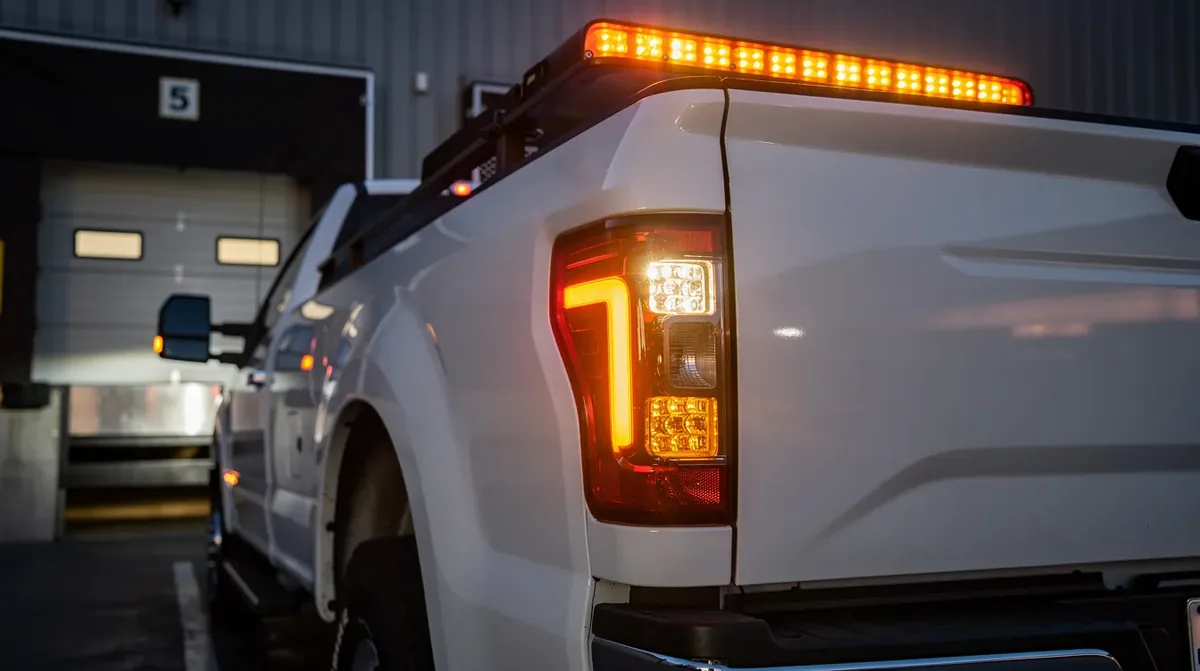

Pojazd dostawczy obsługujący zakład odzieżowy z homologowanymi lampami obrysowymi LED i stroboskopem ostrzegawczym spełniającym normę ECE R65

Lampy przednie: Białe, umieszczone możliwie blisko zewnętrznej krawędzi pojazdu, widoczne z przodu w kącie 80 stopni
Lampy tylne: Czerwone, sparowane z odblaskami, odporność na wstrząsy i wibracje klasy IK08
Szczelność: Minimum IP67 ze względu na warunki atmosferyczne panujące na polskich drogach (śnieg, deszcz, solanka)
Homologacja ECE R7: Obowiązkowy znak homologacyjny na każdej lampie, widoczny bez demontażu oprawy

Kiedy i gdzie stosować koguty LED i stroboskopy ostrzegawcze w zakładach tekstylnych?

Koguty LED i stroboskopy ostrzegawcze należy stosować na wszystkich pojazdach poruszających się wewnątrz zakładu tekstylnego w strefach współwykorzystywanych przez pieszych, a na pojazdach drogowych wyłącznie gdy posiadają zezwolenie na uprzywilejowany ruch lub wykonują specjalne prace drogowe zgodnie z ustawą Prawo o ruchu drogowym art. 53-54.

Błyskowe sygnały ostrzegawcze na wózkach magazynowych obsługujących duże hale odzieżowe to jedno z najskuteczniejszych narzędzi prewencji wypadkowej. Badania przeprowadzone w europejskich zakładach logistycznych wykazują, że wprowadzenie kogutów LED na wózkach widłowych redukuje liczbę wypadków z udziałem pieszych o 43%.

Typ sygnału	Zastosowanie w zakładzie	Norma / wymaganie	Barwa
Kogut LED obrotowy	Wózki widłowe w halach	ISO 3691-1, BHP	Pomarańczowy
Stroboskop LED	Pojazdy aut. i AGV	ECE R65 (drogi publ.)	Pomarańczowy
Listwa LED niebieska	Pojazdy uprzywilejowane	Art. 53 PoRD	Niebieski
Kogut LED 360°	Pojazdy slow-moving	ECE R65, min. 50J	Pomarańczowy

Stroboskopy vs. koguty LED: które urządzenie wybrać na wózek magazynowy?

Stroboskopy LED generują intensywne błyski o częstotliwości 60-120 na minutę i są widoczne nawet w bardzo jasnych warunkach. Koguty LED z obrotową głowicą lub symulowanym efektem rotacji zapewniają widoczność ze wszystkich kierunków dzięki kątowi 360 stopni. W halach magazynowych zakładów odzieżowych z dużą liczbą pracowników pieszych najlepszym rozwiązaniem jest kogut LED zamontowany na dachu wózka widłowego, emitujący ciągły sygnał pomarańczowy podczas ruchu.

Uwaga: Przepisy dotyczące stroboskopów na drogach publicznych

Stroboskopy w barwie pomarańczowej na drogach publicznych mogą stosować wyłącznie pojazdy wykonujące prace drogowe lub pojazdy wolnobieżne zgodnie z § 34 rozporządzenia o warunkach technicznych. Wózki widłowe wyjezdzone poza teren zakładu muszą posiadać pełne oświetlenie homologowane ECE lub być przewożone lawetą.

Jak dobrać wiązki przewodów do instalacji LED w pojazdach przemysłu tekstylnego?

Do instalacji lamp LED na pojazdach obsługujących zakłady tekstylne należy stosować wiązki przewodów z izolacją odporną na temperaturę min. 105°C, przekrojem min. 1,5 mm2 dla lamp do 30W oraz min. 2,5 mm2 dla większych zestawów, z bezpiecznikami dopasowanymi do poboru prądu i złączami o klasie uszczelnienia IP67.

Instalacja elektryczna w pojazdach przemysłowych narażona jest na szczególne obciążenia: wibracje, pyły z tkanin, chemiczne środki czyszczące stosowane do mycia hal oraz skrajne temperatury. Błędnie dobrana wiązka przewodów to nie tylko ryzyko awarii oświetlenia, ale przede wszystkim zagrożenie pożarowe, szczególnie niebezpieczne w halach z łatwopalnymi materiałami odzieżowymi.

Złącza Deutsch DT: Przemysłowy standard dla środowisk narażonych na wibracje i wilgoć, uszczelnienie IP69K
Przekrój przewodów: Lampy 10-30W wymagają min. 1,5 mm2, zestawy lamps powyżej 60W: min. 4 mm2
Zabezpieczenia: Przekaźnik sterujący 30A z wyłącznikiem kabinowym, bezpiecznik główny 15A lub 20A przy lince zasilającej
Oslona przewodów: Karbowane węże plastikowe odporne na oleje i środki chemiczne, klasa ochrony co min. IP54

Dlaczego warto modernizować oświetlenie pojazdów w zakładach tekstylnych na technologię LED?

Modernizacja oświetlenia pojazdów magazynowych i dostawczych w zakładach tekstylnych na technologię LED jest opłacalna finansowo i bezpieczna operacyjnie: lampy LED zużywają 4-krotnie mniej energii niż halogeony, działają 5-krotnie dłużej i nie wymagają nagrzewania, co jest kluczowe dla wózków elektrycznych z ograniczoną pojemnością akumulatorów.

Wózki widłowe elektryczne, popularne w halach tekstylnych ze względu na brak emisji spalin, są szczególnie wrażliwe na pobór prądu przez dodatkowe wyposażenie. Lamp halogenowych o mocy 55W lub 100W używanych jako robocze na tych wózkach pochłaniają tyle energii, że skracają czas pracy na jednym ładowaniu akumulatora nawet o 15-20%. Zamiana na lampy LED o mocy 10-30W przy porównywalnym strumieniu świetlnym eliminuje ten problem całkowicie.

Przykładowe obliczenie oszczędności dla floty 20 wózków widłowych

Przed modernizacją (halogen)

2 lampy x 55W x 16h/dobę x 250 dni x 20 wózków

44 000 kWh/rok

Koszt: ok. 26 400 PLN/rok (0,60 PLN/kWh)

Po modernizacji (LED)

2 lampy x 12W x 16h/dobę x 250 dni x 20 wózków

9 600 kWh/rok

Koszt: ok. 5 760 PLN/rok oszczędność: 20 640 PLN/rok

Jak prawidłowo montować lampy LED na pojazdach w zakładach odzieżowych zgodnie z BHP?

Montaż lamp LED na pojazdach w zakładach odzieżowych musi być przeprowadzony przez uprawnionego elektryka lub mechanika pojazdowego, z użyciem uchwytów antywibracyjnych, przy zachowaniu odpowiednich odległości od elementów plastikowych (min. 10 cm ze względu na ciepło), a instalacja musi być udokumentowana w książce serwisowej pojazdu.

Nieprawidłowy montaż oświetlenia LED na wózku widłowym lub pojeździe dostawczym może prowadzić do poważnych konsekwencji prawnych. Inspekcja Pracy podczas kontroli zakładu tekstylnego sprawdza nie tylko obecność wymaganego oświetlenia, ale też jakość jego montażu i aktualność dokumentacji technicznej pojazdu.

1. Dobór punktu montażu: Lampa robocza LED powinna być zamontowana tak, by nie oślepiać operatora, co oznacza montaż powyżej linii wzroku lub z odpowiednim kątem pochylenia ku dołowi
2. Odprowadzanie ciepła: Choć LED generuje znacznie mniej ciepła niż halogen, należy zapewnić wolną cyrkulację powietrza wokół radiatora lampy, szczególnie w ciepłych halach pralni przemysłowych
3. Mocowanie mechaniczne: Śruby montażowe klasy 8.8, podkładki sprężyste, regularne kontrole dokręcenia (co 250 godzin pracy) ze względu na wibracje
4. Dokumentacja: Wpis do dziennika technicznego pojazdu z datą montażu, typem lampy, numerem homologacji i danymi serwisanta

Rekomendacje eksperta dalekosiezne.pl

Na podstawie wieloletniego doświadczenia w dostarczaniu oświetlenia LED dla polskiego transportu i przemysłu, zalecamy operatorom zakładów tekstylnych i odzieżowych kompleksowe podejście do oświetlenia pojazdów: od wózków widłowych wewnątrzzakładowych po flotę ciężarówek na drogach publicznych.

✓ Do wózków halowych: lampy robocze FLOOD IP65, kogut LED pomarańczowy 360°
✓ Do ciężarówek z tkaninami: lampy obrysowe ECE R7 IP67, tylne lampy zespolone ECE R4/R7
✓ Do pojazdów manewrowych: stroboskopy ECE R65 + wiązki przewodów z zabezpieczeniem IP67
✓ Dla całej floty: regularne przeglądy oświetlenia co 500 godzin pracy lub 6 miesięcy

Jakie najczęściej popełniane błędy dotyczą oświetlenia LED w transporcie odzieżowym?

Najczęstsze błędy przy doborze i montażu oświetlenia LED w pojazdach zakładów tekstylnych to: stosowanie lamp bez homologacji ECE na pojazdach drogowych, zbyt niski stopień IP dla środowisk pyłowych i wilgotnych, błędny dobór przekroju przewodów zasilających oraz brak dokumentacji potwierdzającej montaż.

Podczas kontroli ITD i PIP w zakładach przemysłowych najczęściej kwestionowane są lampy zakupione z nieznanych źródeł, bez numeru homologacji ECE lub z homologacją dla innego kraju spoza UE. W Polsce obowiązuje wzajemne uznawanie homologacji ECE w ramach porozumienia genewskiego z 1958 roku, ale sprzedawcy produktów z Azji czasem stosują pieczęć "ECE" bez faktycznego przejścia przez procedurę homologacyjną.

Czego unikać przy zakupie lamp LED dla pojazdów przemysłowych

✗ Lamp LED bez numeru homologacji ECE na pojazdach wyjeżdżających na drogi publiczne
✗ Produktów z deklarowaną klasą IP bez certyfikatu przeprowadzonych testów (IP65/IP67 musi być potwierdzone przez laboratorium)
✗ Lamp z podaną mocą w watach bez weryfikacji rzeczywistego strumienia świetlnego w lumenach
✗ Instalacji wykonanej bez wiązek przewodów z odpowiednim przekrojem i bezpiecznikami

Właściwie dobrane i zainstalowane oświetlenie LED na pojazdach obsługujących zakłady tekstylne i odzieżowe to inwestycja, która zwraca się w ciągu 2-4 lat przez redukcję kosztów energii, zmniejszenie liczby wypadków i eliminację mandatów za niesprawne oświetlenie. Specjaliści z dalekosiezne.pl pomagają dobrać optymalne rozwiązania zarówno dla pojedynczych wózków widłowych, jak i całych flot pojazdów dostawczych obsługujących ten wymagający sektor przemysłowy.

Często zadawane pytania

Jakie przepisy BHP regulują oświetlenie wózków widłowych w halach tekstylnych?

Oświetlenie wózków widłowych w halach tekstylnych reguluje rozporządzenie MPiPS z 26.09.1997 r. (§ 64-70 dot. transportu wewnętrznego), norma PN-EN ISO 3691-1:2015 oraz dyrektywa maszynowa 2006/42/WE. Minimalna intensywność świateł ostrzegawczych wynosi 200 cd przy widoczności 360 stopni.

Czy lampy robocze LED są lepsze niż halogenowe na wózkach widłowych w magazynach odzieżowych?

Tak, lampy LED są znacznie lepsze: zużywają 75% mniej energii, działają średnio 50 000 godzin (5-krotnie dłużej niż halogeny) i nie skracają czasu pracy wózków elektrycznych. Zamiana halogenów 55W na LED 12W daje te same lumeny przy 4-krotnie niższym poborze prądu.

Jak prawidłowo zamontować lampę roboczą LED na wózku widłowym w zakładzie tekstylnym?

Montaż wykonuje uprawniony elektryk lub mechanik. Lampę mocuje się powyżej linii wzroku operatora lub z pochyleniem ku dołowi, śrubami klasy 8.8 z podkładkami sprężystymi. Należy zapewnić cyrkulację powietrza przy radiatorze, dokonać wpisu do dziennika technicznego i kontrolować dokręcenie co 250 godzin pracy.

Ile można zaoszczędzić po przejściu na LED w flocie 20 wózków widłowych w zakładzie tekstylnym?

Dla floty 20 wózków pracujących 16 godzin dziennie przez 250 dni rocznie oszczędność wynosi ponad 20 640 PLN rocznie. Zużycie energii spada z 44 000 kWh do 9 600 kWh rocznie, a czas zwrotu inwestycji w LED to 3–4 lata.

Jakie wymagania polskich przepisów muszą spełniać lampy obrysowe na ciężarówkach przewożących tkaniny?

Polskie przepisy zgodne z ECE R7 wymagają lamp obrysowych montowanych przy szerokości ponad 2100 mm i wysokości ponad 1500 mm: białe z przodu, czerwone z tyłu, o natężeniu min. 4 kandele. Klasa szczelności musi wynosić min. IP67. Brak sprawnych lamp obrysowych skutkuje odrzuceniem pojazdu na przeglądzie SKP.

Jakie minimalne parametry techniczne musi mieć lampa robocza LED na wózku widłowym w hali tekstylnej?

Lampa robocza LED na wózku halowym musi posiadać minimum klasę szczelności IP65 (ze względu na pył z tkanin), strumień świetlny powyżej 1800 lumenów oraz temperaturę barwową 5000–6500 K. Do transportu paletowego tkanin wystarczą modele 900–1800 lm, dla ciągników manewrowych zaleca się 4500–9000 lm.

Kogut LED czy stroboskop LED na wózek widłowy w magazynie odzieżowym?

W halach magazynowych zakładów odzieżowych z dużą liczbą pieszych pracowników lepszy jest kogut LED 360 stopni montowany na dachu wózka. Zapewnia ciągły sygnał pomarańczowy widoczny ze wszystkich kierunków. Stroboskopy emitują 60–120 błysków na minutę i lepiej sprawdzają się na pojazdach AGV. Koguty LED redukują wypadki z pieszymi o 43%.

Dlaczego lampy LED bez homologacji ECE są niedopuszczalne na pojazdach dostawczych obsługujących zakłady odzieżowe?

Lampy bez numeru homologacji ECE są niezgodne z polskim Prawem o ruchu drogowym i podlegają kwestionowaniu podczas kontroli ITD. Niektórzy azjatyccy producenci stosują oznaczenie „ECE" bez przejścia procedury homologacyjnej. W Polsce obowiązuje porozumienie genewskie z 1958 roku – tylko faktyczna homologacja ECE gwarantuje legalność i bezpieczeństwo na drogach publicznych.

Źródła i referencje

1. Ministerstwo Rodziny i Polityki Społecznej - "Rozporządzenie w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy z dnia 26 września 1997 r. – wymagania dotyczące oznakowania świetlnego pojazdów wewnątrzzakładowych"

2. Komisja Gospodarcza ONZ ds. Europy (UNECE) - "Regulamin ECE R65 – Homologacja świateł ostrzegawczych kategorii S dla pojazdów silnikowych"

3. Polski Komitet Normalizacyjny - "PN-EN ISO 3691-1: Wózki jezdniowe – Wymagania bezpieczeństwa i weryfikacja, część 1: Wózki z napędem silnikowym"

4. Parlamentu Europejskiego i Rady UE - "Dyrektywa maszynowa 2006/42/WE – Wymagania zasadnicze w zakresie bezpieczeństwa i ochrony zdrowia dla maszyn i pojazdów przemysłowych"

5. Centralny Instytut Ochrony Pracy – Państwowy Instytut Badawczy (CIOP-PIB) - "Bezpieczeństwo ruchu pojazdów wewnątrzzakładowych w halach produkcyjnych i magazynowych – wytyczne oświetlenia i oznakowania"

6. Instytut Transportu Samochodowego (ITS) - "Wymagania homologacyjne ECE dla lamp ostrzegawczych i obrysowych pojazdów dostawczych poruszających się po drogach publicznych w Polsce"
