Lampy ostrzegawcze LED na pojazdach drogowych – przepisy BHP
Kluczowe informacje: Oświetlenie LED na pojazdach drogowych
- ✓ Pojazdy do robót drogowych muszą być wyposażone w lampy ostrzegawcze o barwie żółtej lub pomarańczowej zgodnie z Rozporządzeniem Ministra Infrastruktury
- ✓ Lampy robocze LED o mocy od 40 W do 200 W zwiększają bezpieczeństwo pracy nocnej na placu budowy o ponad 60%
- ✓ Frezarki, rozkładarki asfaltu i pojazdy pilotujące wymagają osobnych kategorii oświetlenia: ostrzegawczego, roboczego i obrysowego
- ✓ Homologacja ECE R65 jest obowiązkowa dla wszystkich kogutów i lamp ostrzegawczych stosowanych na drogach publicznych w Polsce
Każdego roku w Polsce dochodzi do ponad 200 wypadków w strefach robót drogowych, z czego znaczna część wynika z niedostatecznego oświetlenia i oznakowania pojazdów pracujących. Frezarki do nawierzchni, rozkładarki asfaltu, walce drogowe i pojazdy pilotujące muszą spełniać rygorystyczne wymagania oświetleniowe określone zarówno w przepisach BHP, jak i w prawie o ruchu drogowym. Nowoczesne technologie LED oferują rozwiązania, które jednocześnie spełniają normy prawne i drastycznie poprawiają widoczność na placu budowy.
Jakie przepisy regulują oświetlenie pojazdów drogowych w Polsce?

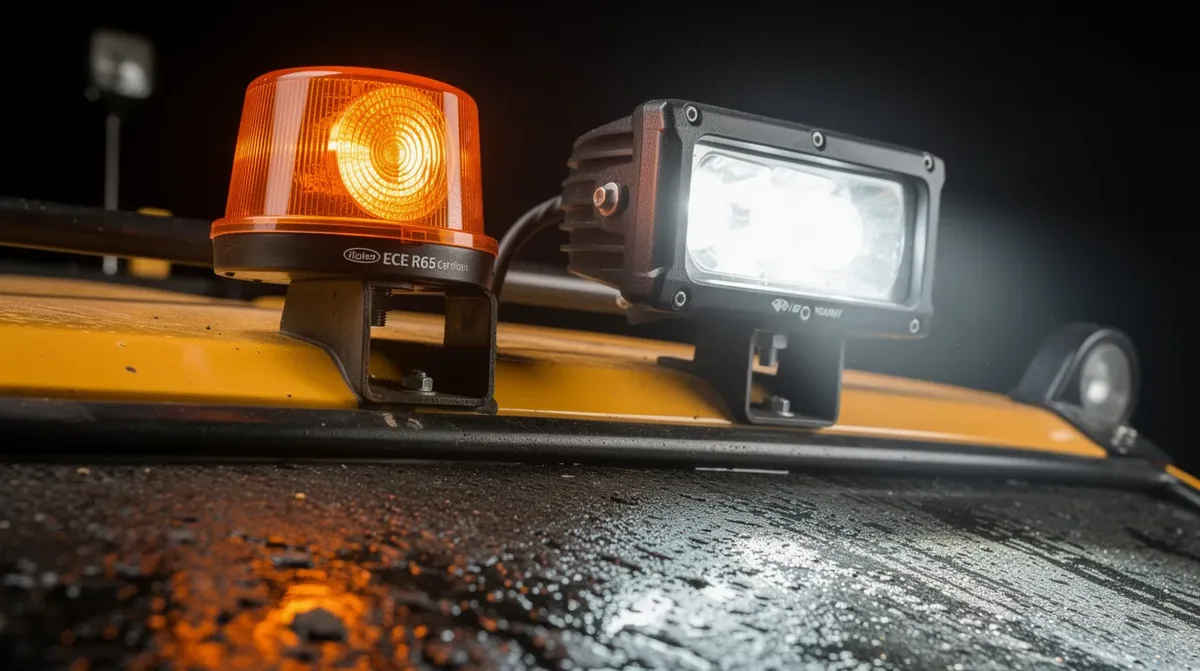

Oświetlenie pojazdów do robót drogowych w Polsce reguluje przede wszystkim Rozporządzenie Ministra Infrastruktury z dnia 31 grudnia 2002 r. w sprawie warunków technicznych pojazdów oraz rozporządzenia dotyczące bezpieczeństwa i higieny pracy na drogach. Kluczowym dokumentem jest również Ustawa Prawo o ruchu drogowym (Dz.U. 1997 nr 98 poz. 602 ze zmianami), która precyzuje wymogi dotyczące pojazdów wolnobieżnych i specjalnych.
Polskie przepisy nakładają konkretne obowiązki na operatorów maszyn drogowych. Pojazdy poruszające się po drogach publicznych lub pracujące w ich pobliżu muszą posiadać:
- Lampy ostrzegawcze z homologacją ECE R65 emitujące światło żółte lub pomarańczowe
- Oświetlenie pozycyjne zgodne z kategorią pojazdu
- Lampy tylne zespolone z funkcją hamowania i kierunkowskazów
- Oświetlenie robocze spełniające normy PN-EN 12464-2 dla zewnętrznych miejsc pracy
- Lampy obrysowe w przypadku pojazdów o szerokości przekraczającej 2,1 m
Ważne: Przepisy BHP i drogowe
Rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów BHP wymaga, aby poziom natężenia oświetlenia na zewnętrznych placach budowy wynosił minimum 50 luksów dla dróg przejezdnych i minimum 100 luksów dla stref aktywnej pracy. Lampy LED spełniają te wymogi przy znacznie niższym poborze mocy niż tradycyjne halogenowe.
Jakie oświetlenie LED jest wymagane na frezarkach do nawierzchni?
Frezarki do nawierzchni wymagają trzech kategorii oświetlenia LED: ostrzegawczego (kogut lub listwa stroboskopowa z homologacją ECE R65), roboczego skierowanego na strefę frezowania (minimum 2000 lm na każdą stronę) oraz obrysowego LED z przodu i tyłu maszyny. Brak któregokolwiek z tych systemów jest wykroczeniem i może skutkować zatrzymaniem pracy przez Inspekcję Transportu Drogowego.
Lampy ostrzegawcze na frezarkach
Frezarki drogowe należą do pojazdów wolnobieżnych kategorii specjalnej. Ich prędkość robocza wynosi zazwyczaj 3-25 m/min, co czyni je szczególnie niebezpiecznymi dla innych uczestników ruchu. Kogut LED lub listwa stroboskopowa musi być zamontowana w najwyższym możliwym punkcie maszyny. Minimalna skuteczna intensywność sygnału świetlnego wynosi 4 cd zgodnie z normą ECE R65.
| Typ oświetlenia | Minimalne parametry | Norma | Zastosowanie |
|---|---|---|---|
| Kogut LED ostrzegawczy | 4 cd, barwa żółta/pomarańczowa | ECE R65 | Widoczność ze wszystkich stron |
| Lampa robocza LED FLOOD | min. 2000 lm, kąt 120° | PN-EN 12464-2 | Oświetlenie strefy pracy |
| Lampa obrysowa LED | IP67, barwa biała/żółta/czerwona | ECE R7 | Oznaczenie gabarytu |
| Listwa stroboskopowa | 70-150 błysków/min | ECE R65 | Ostrzeżenie kierowców |
Lampy robocze LED do frezowania: dobór mocy i kąta świecenia
Strefa frezowania wymaga precyzyjnego oświetlenia. Lampy robocze LED o strumieniu FLOOD (szerokokątne) z kątem rozsyłu 120 stopni są idealne do oświetlenia bezpośredniego obszaru roboczego. Dla frezarek o szerokości roboczej 50-100 cm zaleca się montaż minimum dwóch lamp roboczych LED o mocy 40-60 W każda. Dla większych maszyn o szerokości 200+ cm potrzebne są zestawy 4-6 lamp lub listwy LED o łącznej mocy 150-300 W.
Zalecenie eksperta dalekosiezne.pl:
Do frezarek drogowych najlepiej sprawdzają się lampy robocze LED o stopniu ochrony IP68 (pełna odporność na wodę pod ciśnieniem) ze względu na ogromne ilości wody używanej w procesie frezowania. Temperatura barwowa 5000-6000 K (biała chłodna) zapewnia najlepsze odwzorowanie kolorów nawierzchni i ułatwia ocenę jakości frezowania.

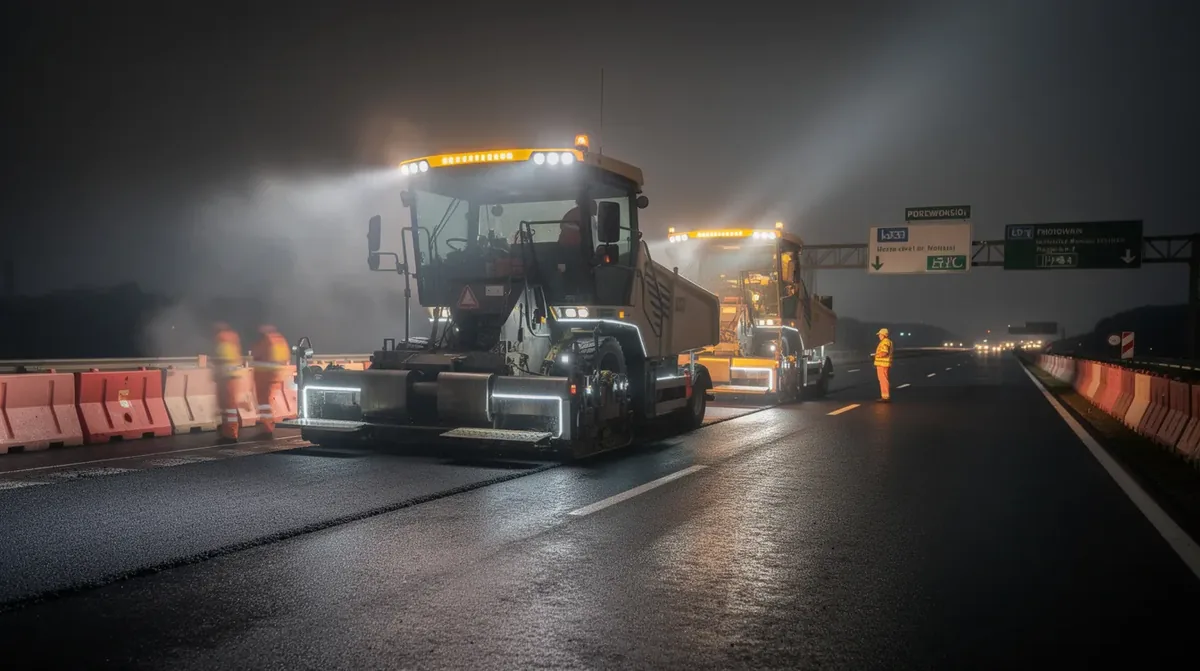

Jak prawidłowo oświetlić rozkładarkę asfaltu zgodnie z polskim prawem?
Rozkładarka asfaltu wymaga oświetlenia roboczego z tyłu maszyny skierowanego na legarę, bocznych lamp ostrzegawczych LED oraz kompletnego zestawu lamp obrysowych. Polska norma PN-EN ISO 3600 nakłada obowiązek oznakowania świetlnego wszystkich ruchomych elementów maszyn pracujących w nocy.
Rozkładarki asfaltu (pavers) to maszyny szczególnie narażone na niebezpieczeństwo ze względu na pracę tyłem do ruchu drogowego. Temperatura asfaltu podczas układania wynosi 150-180 stopni Celsjusza, co stwarza dodatkowe zagrożenie. Dlatego oświetlenie tych maszyn musi zapewnić:
- Wyraźne oznaczenie tylnej części maszyny lampami ostrzegawczymi LED widocznymi z odległości minimum 150 m
- Oświetlenie robocze legary z możliwością regulacji kąta świecenia
- Boczne lampy stroboskopowe informujące o szerokości roboczej
- Lampy obrysowe LED na wysięgnikach legary gdy jest wysunięta ponad obrys pojazdu
- Sygnalizację akustyczno-świetlną podczas cofania zgodnie z PN-EN 474
Odporność lamp na wysoką temperaturę i asfalt
Praca w bezpośrednim sąsiedztwie gorącego asfaltu stawia wyjątkowe wymagania wobec lamp LED. Standardowe lampy robocze mają zakres temperatury pracy od -40 do +85 stopni Celsjusza. Przy rozkładarkach asfaltu wskazane jest wybieranie lamp z radiatorem ze stopu aluminium i uszczelnieniem silikonowym o temperaturze pracy do +100 stopni Celsjusza. Stopień ochrony IP67 lub wyższy jest w tym przypadku absolutnym minimum.
Jakie oświetlenie LED muszą mieć pojazdy pilotujące w Polsce?
Pojazdy pilotujące transporty i roboty drogowe muszą być wyposażone w kogut LED lub listrwę ostrzegawczą LED z homologacją ECE R65 o barwie żółtej (amber), a od 2020 roku mogą używać również listew LED montowanych na dachu z funkcją wyświetlania komunikatów kierownikowych. Minimalna wysokość montażu koguta to 1,5 m od podłoża.
Rozporządzenie Ministra Infrastruktury z dnia 23 września 2003 r. w sprawie szczegółowych warunków zarządzania ruchem na drogach precyzuje wymagania dla pojazdów pilotujących. Zgodnie z jego zapisami, pojazd pilotujący musi być wyraźnie oznakowany, a jego oświetlenie ostrzegawcze musi być widoczne we wszystkich warunkach atmosferycznych przez co najmniej 300 metrów.
Pojazd PILOTUJĄCY (prowadzący)
- ✓ Kogut LED ECE R65 z przodu pojazdu
- ✓ Tablica informacyjna podświetlana LED
- ✓ Stroboskopy boczne żółte
- ✓ Lampy dalekosiężne SPOT do jazdy nocnej
- ✓ Listwa LED na dachu (opcjonalnie)
Pojazd OSŁONOWY (zamykający)
- ✓ Kogut LED ECE R65 z tyłu i przodu
- ✓ Strzałka kierunkowa LED z tyłu
- ✓ Tablica TMA (zderzak absorbujący)
- ✓ Lampy tylne zespolone o podwyższonej widoczności
- ✓ Dodatkowe stroboskopy czerwone z tyłu
Dlaczego LED jest lepszym wyborem niż halogen dla maszyn drogowych?
Lampy LED na maszynach drogowych są lepszym wyborem od halogenów z trzech kluczowych powodów: trwałość LED wynosi 30.000-50.000 godzin (vs 500-1000 h dla halogenu), pobór mocy jest o 70-80% niższy, a odporność na drgania jest wielokrotnie wyższa. To decydujące cechy dla maszyn pracujących w ekstremalnych warunkach.
Porównanie: LED vs halogen na maszynach drogowych
| Parametr | LED | Halogen |
|---|---|---|
| Trwałość | 30.000-50.000 h | 500-1.000 h |
| Pobór mocy (1000 lm) | 10-15 W | 55-65 W |
| Odporność na drgania | Bardzo wysoka | Niska (ryzyko przepalenia) |
| Czas nagrzewania | Natychmiastowy | 2-5 sekund |
Jakie lampy obrysowe LED stosować na szerokich maszynach drogowych?
Maszyny drogowe o szerokości powyżej 2,1 m muszą posiadać lampy obrysowe LED zgodnie z ECE R7. Lampy przednie muszą być białe lub żółte, boczne żółte, a tylne czerwone. Dla maszyn przekraczających 3,5 m szerokości wymagane jest uzyskanie zezwolenia na transport nienormatywny z pełnym oznakowaniem obrysowym.
Rozkładarki asfaltu z wysunięta legarą mogą osiągać szerokość roboczą nawet 12 metrów. W takiej konfiguracji każda wysunięta część musi być oznakowana lampą obrysową LED. Polskie przepisy jasno określają, że skrajne punkty każdego wysięgnika muszą być widoczne z boku i z tyłu pojazdu poprzez prawidłowo działające oświetlenie.
Montaż lamp obrysowych na ruchomych częściach maszyn
Wyzwaniem technicznym jest montaż lamp obrysowych na ruchomych częściach maszyn takich jak legary czy ramiona wysięgnikowe. Rozwiązaniem są tutaj wiązki przewodów w spiralnej osłonie z możliwością wielokrotnego rozwijania oraz połączenia szybkozłączne IP67. Lampy LED o kompaktowych wymiarach i kącie świecenia 270 stopni są optymalne dla naroży i wysięgników.
Jak zaplanować kompletny system oświetlenia dla pojazdu drogowego?
Kompletny system oświetlenia LED dla pojazdu drogowego należy zaplanować w oparciu o cztery filary: analizę wymagań prawnych dla danej kategorii maszyny, dobór lamp do warunków pracy, projekt instalacji elektrycznej i dobór wiązek przewodów oraz plan konserwacji. Błędy na etapie projektowania skutkują kosztownymi przeróbkami lub mandatami ITD.
- Analiza prawna: Określ kategorię pojazdu, sprawdź wymagane homologacje (ECE R65 dla ostrzegawczych, ECE R7 dla obrysowych) i oblicz minimalne parametry świetlne
- Dobór oświetlenia roboczego: Zmierz obszar roboczy, oblicz wymaganą liczbę luksów i wybierz lampy FLOOD, SPOT lub COMBO według potrzeb
- Projekt instalacji elektrycznej: Dobierz przekrój przewodów do mocy lamp, zaplanuj zabezpieczenia bezpiecznikami i wybierz wiązki przewodów z odpowiednim stopniem ochrony
- Montaż i uszczelnienia: Zastosuj uszczelki silikonowe przy przejściach przez obudowę, przewody prowadź z dala od gorących powierzchni
- Weryfikacja i dokumentacja: Wykonaj pomiary fotometryczne, przygotuj dokumentację dla SKP i zachowaj certyfikaty homologacyjne
Dobór wiązek przewodów do systemu oświetlenia maszyn drogowych
Wiązki przewodów do maszyn drogowych muszą spełniać wymagania znacznie surowsze niż standardowe instalacje samochodowe. Kluczowe wymagania to:
- ▶ Temperatura pracy przewodów: od -40°C do +125°C (klasa H05 lub wyższa)
- ▶ Osłona spiralna lub pleciona odporna na ścieranie i kontakt z olejem
- ▶ Złącza Deutsch DT lub AMP superseal IP67 dla połączeń zewnętrznych
- ▶ Przekrój minimalny 2,5 mm² dla lamp roboczych, 4 mm² dla systemów powyżej 100 W
Co grozi za brak prawidłowego oświetlenia na maszynach drogowych?
Brak prawidłowego oświetlenia na maszynach drogowych grozi mandatem do 500 zł dla operatora, zatrzymaniem pojazdu przez ITD lub policję, odpowiedzialnością cywilną za wypadek spowodowany złą widocznością oraz utratą ubezpieczenia OC w przypadku szkody. W skrajnych przypadkach prokurator może postawić zarzuty narażenia na niebezpieczeństwo.
Inspekcja Transportu Drogowego (ITD) regularnie kontroluje maszyny pracujące na drogach publicznych i w ich pobliżu. Kontrolerzy ITD mają uprawnienia do zatrzymania pracy maszyny do czasu usunięcia nieprawidłowości. Dla firm budowlanych oznacza to realne straty finansowe: przestój koparki czy frezarki na budowie drogowej kosztuje tysiące złotych za godzinę.
Statystyki wypadków w strefach robót drogowych (GDDKiA):
- Do 30% wypadków w strefach robót drogowych następuje w porze nocnej
- Prawidłowe oświetlenie ostrzegawcze redukuje ryzyko wypadku o 45-65%
- Pojazdy bez kogutów ECE R65 są 3 razy częściej uczestnikami kolizji nocnych
Jakie są praktyczne rekomendacje dla operatorów maszyn drogowych?
Operatorzy maszyn drogowych powinni sprawdzać stan oświetlenia przed każdą zmianą roboczą, przechowywać kopie certyfikatów homologacyjnych w pojeździe, wykonywać przegląd instalacji elektrycznej co 500 godzin pracy i natychmiast wymieniać uszkodzone lampy na modele z tymi samymi homologacjami.
Codzienną kontrolę stanu oświetlenia warto włączyć do standardowych procedur operacyjnych maszyny. Lista kontrolna przed uruchomieniem (pre-start checklist) powinna obejmować: sprawdzenie działania koguta LED, test lamp roboczych we wszystkich pozycjach, kontrolę lamp obrysowych i weryfikację połączeń elektrycznych w miejscach narażonych na wibracje.
Rekomendacje specjalistów dalekosiezne.pl
Na podstawie wieloletniego doświadczenia w wyposażaniu maszyn drogowych w oświetlenie LED, nasi specjaliści zalecają:
- 1. Zawsze wybieraj lampy z certyfikatem IP67 lub IP68 do zastosowań na maszynach drogowych
- 2. Kogut ECE R65 klasy 2 (intensywność 50 cd) zamiast klasy 1 (4 cd) dla lepszej widoczności w dzień
- 3. Stosuj wiązki przewodów z fabrycznie zmontowanymi złączami IP67, nie wykonuj połączeń w terenie
- 4. Lampy robocze COMBO (połączenie FLOOD i SPOT) do maszyn wielofunkcyjnych dają najlepszą elastyczność
- 5. Dokumentuj każdą wymianę lampy z datą, modelem i numerem homologacji dla celów przeglądowych SKP
Podsumowanie: kluczowe punkty
- ✓ Frezarki, rozkładarki asfaltu i pojazdy pilotujące wymagają trzech kategorii oświetlenia LED: ostrzegawczego, roboczego i obrysowego
- ✓ Homologacja ECE R65 jest bezwzględnie wymagana dla lamp ostrzegawczych na drogach publicznych
- ✓ LED przewyższa halogen pod każdym względem istotnym dla maszyn drogowych: trwałość, odporność na drgania, efektywność energetyczna
- ✓ Minimalne wymagania BHP to 50 lx na drogach przejezdnych i 100 lx w strefach aktywnej pracy
- ✓ Prawidłowe oświetlenie redukuje ryzyko wypadku w strefie robót drogowych o 45-65%
Często zadawane pytania
Jakie oświetlenie LED jest wymagane na frezarkach drogowych w Polsce?
Frezarki drogowe wymagają trzech kategorii oświetlenia LED: ostrzegawczego (kogut lub listwa stroboskopowa z homologacją ECE R65), roboczego skierowanego na strefę frezowania (minimum 2000 lm na każdą stronę) oraz obrysowego LED z przodu i tyłu maszyny. Brak któregokolwiek systemu grozi zatrzymaniem pracy przez ITD.
Czy lampy LED są lepsze od halogenów na maszynach drogowych?
Lampy LED są zdecydowanie lepszym wyborem od halogenów dla maszyn drogowych. Trwałość LED wynosi 30 000–50 000 godzin wobec zaledwie 500–1000 godzin dla halogenu. Pobór mocy LED jest o 70–80% niższy, a odporność na drgania wielokrotnie wyższa – co jest kluczowe przy maszynach pracujących w ekstremalnych warunkach.
Jak zaplanować kompletny system oświetlenia LED dla maszyny drogowej?
System oświetlenia LED dla maszyny drogowej należy zaplanować w pięciu krokach: analiza wymagań prawnych i homologacji (ECE R65, ECE R7), dobór lamp do warunków pracy, projekt instalacji elektrycznej z doborem wiązek przewodów, prawidłowy montaż z uszczelnieniami silikonowymi oraz weryfikacja pomiarami fotometrycznymi i przygotowanie dokumentacji dla SKP.
Ile kosztuje przestój maszyny drogowej zatrzymanej przez ITD za brak oświetlenia?
Bezpośredni mandat za brak prawidłowego oświetlenia wynosi do 500 zł dla operatora. Jednak realne koszty są znacznie wyższe – przestój frezarki lub koparki na budowie drogowej kosztuje tysiące złotych za godzinę. Dodatkowo firma ryzykuje odpowiedzialnością cywilną za wypadek i utratą ochrony ubezpieczeniowej OC.
Jakie przepisy regulują oświetlenie pojazdów drogowych w Polsce?
Oświetlenie pojazdów drogowych w Polsce reguluje Rozporządzenie Ministra Infrastruktury z dnia 31 grudnia 2002 r. w sprawie warunków technicznych pojazdów oraz Ustawa Prawo o ruchu drogowym (Dz.U. 1997 nr 98 poz. 602). Norma PN-EN 12464-2 określa minimalne natężenie oświetlenia: 50 luksów na drogach przejezdnych i 100 luksów w strefach aktywnej pracy.
Jakie parametry techniczne muszą mieć lampy robocze LED na rozkładarkach asfaltu?
Lampy robocze LED na rozkładarkach asfaltu muszą posiadać stopień ochrony minimum IP67, zakres temperatury pracy do +100°C ze względu na kontakt z gorącym asfaltem (150–180°C), radiator z aluminium i uszczelnienie silikonowe. Zalecana temperatura barwowa to 5000–6000 K dla najlepszego odwzorowania nawierzchni.
Kogut LED klasy 1 czy klasy 2 dla pojazdów pilotujących i maszyn drogowych?
Dla maszyn drogowych i pojazdów pilotujących zdecydowanie zaleca się kogut ECE R65 klasy 2 o intensywności 50 cd zamiast klasy 1 z minimum 4 cd. Klasa 2 zapewnia lepszą widoczność w ciągu dnia. Pojazd pilotujący musi być widoczny we wszystkich warunkach atmosferycznych z odległości minimum 300 metrów.
Dlaczego lampy obrysowe LED są wymagane na szerokich maszynach drogowych?
Maszyny drogowe o szerokości powyżej 2,1 m muszą posiadać lampy obrysowe LED zgodnie z normą ECE R7 – białe lub żółte z przodu, żółte z boku, czerwone z tyłu. Rozkładarki asfaltu z wysuniętą legarą mogą osiągać nawet 12 metrów szerokości roboczej, dlatego każdy wysięgnik musi być oznakowany osobną lampą obrysową LED widoczną z boku i tyłu pojazdu.
Jakie wiązki przewodów stosować do oświetlenia LED maszyn drogowych?
Wiązki przewodów do maszyn drogowych muszą pracować w zakresie temperatur od -40°C do +125°C (klasa H05 lub wyższa). Wymagana jest osłona spiralna odporna na olej i ścieranie oraz złącza Deutsch DT lub AMP Superseal IP67. Przekrój minimalny wynosi 2,5 mm² dla lamp roboczych i 4 mm² dla systemów powyżej 100 W.
Jak prawidłowo oświetlić rozkładarkę asfaltu zgodnie z polskim prawem?
Rozkładarka asfaltu wymaga: lamp ostrzegawczych LED widocznych z minimum 150 metrów z tyłu maszyny, oświetlenia roboczego legary z regulacją kąta, bocznych stroboskopów informujących o szerokości roboczej, lamp obrysowych LED na wysięgnikach legary oraz sygnalizacji akustyczno-świetlnej podczas cofania zgodnie z normą PN-EN 474.
Jak wypadki w strefach robót drogowych są związane z oświetleniem pojazdów?
Według danych GDDKiA do 30% wypadków w strefach robót drogowych następuje w porze nocnej. Prawidłowe oświetlenie ostrzegawcze redukuje ryzyko wypadku o 45–65%, a pojazdy bez kogutów ECE R65 są trzy razy częściej uczestnikami kolizji nocnych. W Polsce dochodzi do ponad 200 wypadków rocznie w strefach robót drogowych.
Jak często należy przeprowadzać przegląd instalacji oświetlenia LED na maszynach drogowych?
Przegląd instalacji elektrycznej oświetlenia LED na maszynach drogowych należy wykonywać co 500 godzin pracy. Codziennie przed każdą zmianą roboczą operator powinien sprawdzać działanie koguta LED, testować lampy robocze we wszystkich pozycjach, kontrolować lampy obrysowe i weryfikować połączenia elektryczne w miejscach narażonych na wibracje.
Źródła i referencje
1. Ministerstwo Infrastruktury RP - "Rozporządzenie Ministra Infrastruktury z dnia 31 grudnia 2002 r. w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia (Dz.U. 2003 nr 32 poz. 262)"
2. Sejm RP - "Ustawa Prawo o ruchu drogowym z dnia 20 czerwca 1997 r. (Dz.U. 1997 nr 98 poz. 602 ze zmianami) – przepisy dotyczące pojazdów wolnobieżnych i specjalnych"
3. Europejska Komisja Gospodarcza ONZ (UNECE) - "Regulamin ECE R65 – Jednolite przepisy dotyczące homologacji pojazdów wyposażonych w specjalne lampy ostrzegawcze emitujące światło błyskowe"
4. Główny Inspektorat Pracy (GIP) - "Wytyczne BHP dotyczące bezpieczeństwa pracowników w strefach robót drogowych – oświetlenie i oznakowanie maszyn budowlanych"
5. Generalna Dyrekcja Dróg Krajowych i Autostrad (GDDKiA) - "Instrukcja organizacji robót drogowych w pasie drogowym – wymagania dotyczące oznakowania i oświetlenia pojazdów pilotujących oraz maszyn drogowych"
6. Polski Komitet Normalizacyjny (PKN) - "Norma PN-EN 12352 – Urządzenia ostrzegawcze i bezpieczeństwa ruchu drogowego: lampy błyskowe i stroboskopowe do zastosowań drogowych"
