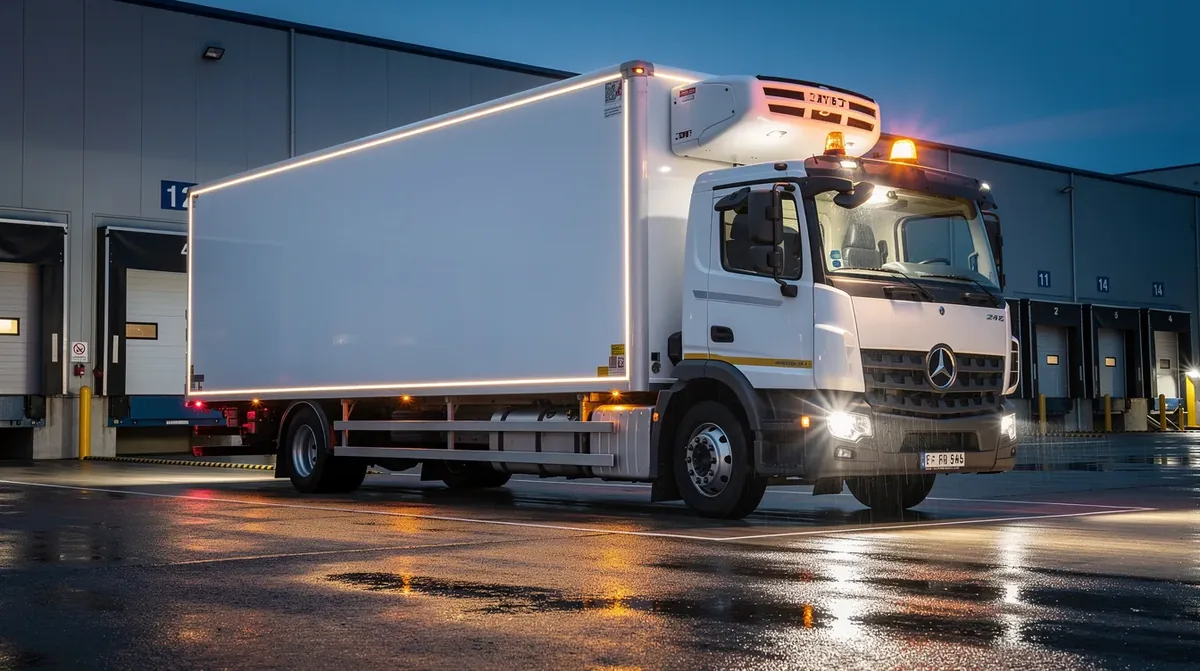

Lampy robocze LED na chłodniach: HACCP i polskie przepisy

Kluczowe informacje: Oświetlenie LED w transporcie chłodniczym

✓ Pojazdy chłodnicze i furgony izotermiczne wymagają specyficznego oświetlenia LED spełniającego normy IP67/IP69K ze względu na intensywne mycie ciśnieniowe i wilgoć
✓ Przepisy HACCP nakładają obowiązek odpowiedniego oświetlenia stref załadunku i rozładunku, co bezpośrednio wpływa na wybór lamp roboczych LED
✓ Homologacja ECE R65 jest obowiązkowa dla lamp ostrzegawczych na pojazdach dystrybucji żywności poruszających się po drogach publicznych
✓ Temperatura barwowa 5000-6000K w lampach roboczych LED zwiększa wykrywalność zanieczyszczeń podczas kontroli załadunku, co jest wymogiem audytów HACCP

Transport chłodniczy w Polsce obsługuje ponad 60% łańcucha dostaw żywności. Flota pojazdów chłodniczych, furgonów izotermicznych i samochodów dostaw ostatniej mili musi spełniać jednocześnie wymogi polskiego prawa drogowego, regulacji unijnych dotyczących higieny żywności oraz rygorystycznych standardów HACCP. Oświetlenie LED na tych pojazdach to nie tylko kwestia bezpieczeństwa drogowego, ale też element systemu zapewnienia jakości żywności.

Jakie przepisy regulują oświetlenie pojazdów w transporcie żywności?

Oświetlenie pojazdów w transporcie żywności regulują jednocześnie trzy grupy przepisów: polskie Prawo o ruchu drogowym (Ustawa z dnia 20 czerwca 1997 r.), rozporządzenia unijne WE 852/2004 i WE 853/2004 dotyczące higieny żywności oraz wytyczne HACCP nakładające obowiązek odpowiedniego oświetlenia podczas załadunku i rozładunku.

Polski kierowca eksploatujący samochód chłodniczy musi pamiętać, że kontrola drogowa (ITD, Policja) i audyt sanitarny (SANEPID, audytor sieci handlowej) mogą sprawdzić stan oświetlenia pojazdu jednego dnia. To wymaga kompleksowego podejścia do tematu.

Wymagania prawa drogowego dla pojazdów ciężkich

Pojazdy o masie powyżej 3,5 tony DMC, czyli większość samochodów chłodniczych, podlegają szczególnym wymaganiom oświetleniowym. Ustawa Prawo o ruchu drogowym oraz Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych pojazdów określają obowiązki dotyczące lamp obrysowych, tylnych lamp zespolonych i świateł roboczych.

Obowiązkowe oświetlenie pojazdu chłodniczego powyżej 3,5t DMC:

• Lampy obrysowe przednie (białe) i tylne (czerwone) widoczne z boku pojazdu
• Tylna lampa zespolona: stop, pozycja, cofanie, kierunkowskaz i lampa tablicy rejestracyjnej
• Światła robocze cofania (opcjonalnie dodatkowe przy wymaganiach BHP)
• Lampy ostrzegawcze (kogut/stroboskop) dla pojazdów uprzywilejowanych lub pracujących przy drodze

Dlaczego norma IP jest kluczowa dla oświetlenia na pojazdach chłodniczych?

Norma IP (Ingress Protection) jest kluczowa dla oświetlenia pojazdów chłodniczych, ponieważ te pojazdy podlegają intensywnemu myciu ciśnieniowemu z detergentem nawet kilka razy dziennie. Minimalna klasa szczelności dla lamp roboczych LED na chłodniach to IP67, natomiast dla lamp w bezpośrednim zasięgu strumienia myjącego wymagana jest klasa IP69K.

Furgon chłodniczy dostarczający żywność do sieci handlowych może być myty nawet 2-3 razy na dobę. Wysokociśnieniowe myjnie automatyczne generują ciśnienie wody do 80 bar i temperaturę do 60°C. Lampa LED z klasą IP65 nie wytrzyma takich warunków dłużej niż kilka tygodni. Skutek to kosztowne awarie i niezgodności podczas audytu.

Klasa IP	Ochrona przed wodą	Zastosowanie na chłodni	Ocena
IP65	Strumień wody z dyszy	Niewystarczające	Niezalecane
IP67	Zanurzenie do 1m/30 min	Lampy obrysowe, tylne	Akceptowalne
IP68	Zanurzenie powyżej 1m	Lampy robocze załadunku	Zalecane
IP69K	Mycie ciśnieniowe parą	Wszelkie lampy na chłodni	Optymalne

Jak dobierać lampy robocze LED do załadunku i rozładunku na chłodniach?

Lampy robocze LED do załadunku i rozładunku chłodni należy dobierać według trzech głównych kryteriów: strumień świetlny minimum 3000 lumenów dla oświetlenia rampy, temperatura barwowa 5000-6500K dla zgodności z HACCP oraz klasa szczelności IP69K. Wzorce naświetlania FLOOD zapewniają równomierne oświetlenie całego obszaru pracy.

System HACCP (Hazard Analysis and Critical Control Points) wymaga odpowiedniego poziomu natężenia oświetlenia w strefach kontroli produktów spożywczych. Norma PN-EN 12464-1 zaleca minimum 500 lux w obszarach inspekcji żywności. Dobra lampa robocza LED zamontowana na tylnej ścianie furgonu chłodniczego może zapewnić ten poziom nawet na odległość 3-4 metrów.

Wzorce świetlne a zastosowanie w transporcie chłodniczym

FLOOD (szeroki)

Kąt rozsyłu 60-120°. Idealne do oświetlenia rampy załadunkowej i przestrzeni ładunkowej. Równomierne oświetlenie bez cieni.

SPOT (wąski)

Kąt rozsyłu 10-30°. Przydatne do oświetlenia drogi cofania na placach magazynowych o słabym oświetleniu zewnętrznym.

COMBO (mieszany)

Łączy FLOOD i SPOT. Uniwersalne rozwiązanie dla pojazdów dostaw ostatniej mili pracujących w różnych warunkach.

Temperatura barwowa a kontrola żywności według HACCP

To temat często pomijany przez operatorów flot. Lampa LED o temperaturze barwowej 3000K (ciepła biel) może maskować przebarwienia mięsa lub ryb podczas kontroli wizualnej. Normy HACCP wymagają, by ocena sensoryczna żywności odbywała się przy oświetleniu zbliżonym do naturalnego, czyli w zakresie 5000-6500K (neutralna lub zimna biel, indeks oddawania barw Ra powyżej 80).

Statystyka kluczowa:

Badania wskazują, że przy oświetleniu o temperaturze barwowej poniżej 4000K pracownicy rozładunku wykrywają o 30-40% mniej widocznych oznak zepsucia produktów chłodniczych niż przy oświetleniu neutralnym 5500K.

Kiedy potrzebne są lampy ostrzegawcze LED na pojazdach dystrybucji żywności?

Lampy ostrzegawcze LED (kogut, stroboskop) są obowiązkowe na pojazdach dystrybucji żywności w dwóch przypadkach: gdy pojazd jest używany jako pojazd specjalny lub uprzywilejowany, oraz gdy wykonuje prace przy drodze publicznej (dostawa z jezdni, obsługa wind załadowczych). Wymagana homologacja to ECE R65 dla sygnałów ostrzegawczych klasy 1.

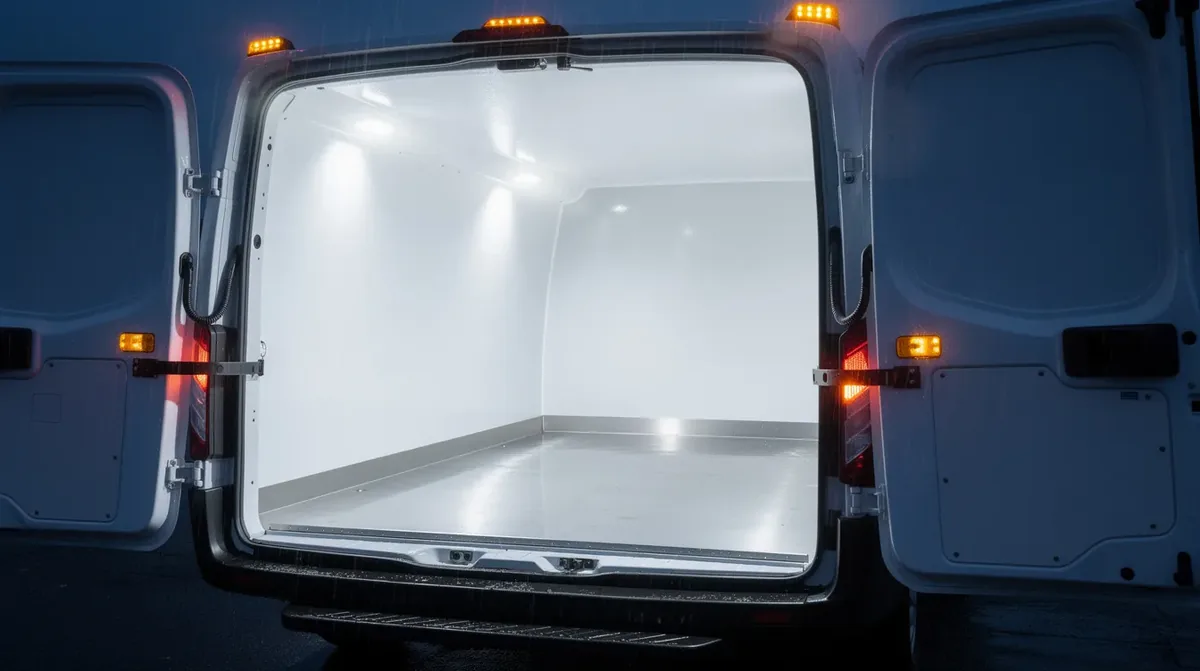

Oświetlenie LED furgonu izotermicznego – lampy robocze strefy rozładunku, lampy obrysowe LED i stroboskopy ostrzegawcze spełniające normy IP67 i ECE R65

Pojazdy dostarczające żywność do restauracji i sklepów w centrach polskich miast często wykonują załadunek i rozładunek z jezdni lub chodnika. Przepisy BHP i Kodeks drogowy nakładają wówczas obowiązek sygnalizowania postoju w niebezpiecznym miejscu. Kogut LED w kolorze pomarańczowym (bursztynowym) z homologacją ECE R65 jest standardem.

Klasy lamp ostrzegawczych ECE R65

Klasa ECE R65	Minimalna intensywność	Zastosowanie
Klasa 1	Wysoka (pojazdy drogowe)	Chłodnie, furgony na drogach publicznych
Klasa 2	Standardowa	Pojazdy wolnobieżne, maszyny
Klasa 3	Niska (obiekty stałe)	Oznaczenia na rampach, nie pojazdy

Co to są lampy obrysowe LED i gdzie stosować je na furgonie chłodniczym?

Lampy obrysowe LED na furgonie chłodniczym to obowiązkowe światła pozycyjne boczne i górne, które informują innych uczestników ruchu o szerokości i wysokości pojazdu. Na samochodach o szerokości powyżej 2,1 metra lub długości powyżej 6 metrów, co dotyczy większości chłodni, przepisy wymagają montażu lamp obrysowych LED zatwierdzonych homologacją ECE R7.

Zabudowy chłodnicze (nadwozia izotermiczne) są często szersze od kabiny ciągnika lub podwozia. Biała lampa obrysowa z przodu i czerwona z tyłu, zamontowane na narożnikach zabudowy, są niezbędne dla bezpieczeństwa. W polskich warunkach zimowych, przy gęstej mgle lub śnieżycy, brak lamp obrysowych na dużej chłodni to bezpośrednie zagrożenie życia.

Specyfika montażu lamp obrysowych na zabudowach izotermicznych

Zabudowy izotermiczne wykonane z pianki poliuretanowej i płyt kompozytowych wymagają specjalnego podejścia do montażu elektrycznego. Standardowe lampy obrysowe LED z kablem 2-metrowym mogą okazać się za krótkie. Wiązki przewodów dedykowane dla zabudów chłodniczych powinny być wykonane z przewodów odpornych na niskie temperatury, sięgające minus 40°C, co odpowiada temperaturom wewnątrz komory chłodniczej.

Uwaga: Błędy montażowe na zabudowach chłodniczych

! Stosowanie standardowych przewodów PVC w komorach o temperaturze poniżej -18°C powoduje kruchość izolacji i przerwy w obwodzie po kilku miesiącach
! Wiercenie otworów montażowych bez uszczelnienia pianką lub masą butylową tworzy mostki termiczne i niszczy właściwości izolacyjne zabudowy
! Montaż lamp bezpośrednio do płyt kompozytowych bez kołnierza uszczelniającego prowadzi do wnikania wilgoci i zniszczenia zabudowy

Jak oświetlenie LED wpływa na przejście kontroli na SKP i inspekcji sanitarnej?

Oświetlenie LED wpływa na kontrolę techniczną na SKP i inspekcję sanitarną w różny sposób: SKP sprawdza zgodność lamp z homologacją i stanem technicznym zgodnie z rozporządzeniem o warunkach technicznych pojazdów, natomiast inspekcja sanitarna weryfikuje, czy warunki oświetleniowe podczas manipulacji żywnością spełniają wymogi Rozporządzenia WE 852/2004 i wytycznych GMP.

Stacja Kontroli Pojazdów (SKP) w Polsce sprawdza oświetlenie pojazdu bardzo szczegółowo. Diagnosta weryfikuje działanie wszystkich obwodów, barwę światła, kąt ustawienia i stan mechaniczny opraw. Lampy LED bez homologacji ECE lub z uszkodzoną obudową kwalifikują się do odrzucenia i pojazd nie uzyska przeglądu technicznego.

Lista kontrolna: Co sprawdza SKP w oświetleniu chłodni?

Sprawdzenia obowiązkowe SKP:

Obecność i działanie wszystkich lamp obrysowych
Barwa i natężenie świateł tylnych
Działanie świateł stopu (hamowania)
Stan techniczny opraw (uszkodzenia mechaniczne)
Działanie świateł cofania
Lampa tablicy rejestracyjnej

Rejestr CEPiK a oświetlenie:

Modyfikacje oświetlenia pojazdu wymagające wpisu do CEPiK:

Zmiana kategorii świateł roboczych
Montaż lamp ostrzegawczych na stałe
Zmiany w instalacji elektrycznej pojazdu
Dodanie lamp obrysowych na nowej zabudowie

Jakie rozwiązania LED wybrać dla pojazdów dostaw ostatniej mili?

Dla pojazdów dostaw ostatniej mili, czyli małych furgonów i samochodów dostawczych realizujących dostawy do restauracji, kawiarni i sklepów, najlepszym wyborem są kompaktowe lampy robocze LED 20-40W z IP67 jako oświetlenie rampy, lampy obrysowe boczne LED oraz opcjonalnie kogut LED z homologacją ECE R65 na czas postoju przy krawężniku.

Pojazdy dostaw ostatniej mili to często małe samochody dostawcze klasy 3,5t: Volkswagen Crafter, Mercedes Sprinter, Renault Master, Iveco Daily z zabudową chłodniczą lub izotermiczną. Mają ograniczony budżet energetyczny i małe powierzchnie montażowe, ale muszą spełniać te same wymogi bezpieczeństwa co duże chłodnie.

Rekomendowany pakiet LED dla furgonu chłodniczego 3,5t:

1. Lampa robocza LED 30W FLOOD, IP69K, 5500K, montowana nad tylnymi drzwiami (oświetlenie rampy)
2. Lampy obrysowe LED boczne, 4 sztuki po obu stronach zabudowy, z homologacją ECE R7
3. Tylna lampa zespolona LED z homologacją ECE (stop, pozycja, cofanie, kierunkowskaz)
4. Kogut LED bursztynowy ECE R65 na dachu, aktywowany przy postoju z włączonym silnikiem
5. Wiązka przewodów odpornych na temperaturę -40°C do +85°C z przewodami o przekroju min. 2,5mm² dla lamp roboczych

Gdzie montować lampy LED na dużej naczepie chłodniczej?

Na dużej naczepie chłodniczej lampy LED montuje się w pięciu strefach: narożniki zabudowy (obrysowe), tylna belka (zespolone tylne), dach (ostrzegawcze i obrysowe górne), boczne listwy (obrysowe boczne w odcinkach co maksymalnie 3 metry) oraz strefa tylnych drzwi (robocze). Każda strefa wymaga osobnego zabezpieczenia przeciwzwarciowego.

Naczepa chłodnicza długości 13,6 metra to jeden z najbardziej wymagających przypadków montażu elektrycznego. Wiązka przewodów musi przebiec całą długość pojazdu, przez nadwozie izotermiczne, przy zachowaniu szczelności termicznej. Długość wiązki to często 20-25 metrów kabla, co przy nieodpowiednim przekroju przewodu powoduje spadek napięcia i złe działanie oświetlenia.

Obliczenie przekroju przewodu dla naczepy:

Dla lampy roboczej LED 60W (5A przy 12V) na odległości 20m od akumulatora wymagany minimalny przekrój to 4mm² aby utrzymać spadek napięcia poniżej 5%. Przy standardowym przekroju 1,5mm² spadek napięcia wyniesie ponad 15%, co oznacza wadliwe działanie i skróconą żywotność LED.

Czy LED oszczędza energię na pojazdach chłodniczych z agregatem?

Tak, oświetlenie LED oszczędza znaczącą ilość energii na pojazdach chłodniczych z agregatem. Zastąpienie kompletnego oświetlenia halogenowego i żarówkowego na naczepie chłodniczej lampami LED redukuje pobór mocy oświetlenia o 60-80%, co przy agregatach pracujących na własnym generatorze przekłada się na realne oszczędności paliwa rzędu 0,5-1,5 litra na godzinę pracy.

Agregat chłodniczy Thermo King lub Carrier zamontowany na naczepie posiada własny generator prądu. Im więcej energii pobierają dodatkowe odbiorniki elektryczne (oświetlenie robocze, ostrzegawcze), tym więcej paliwa zużywa agregat. Przy cenie oleju napędowego powyżej 6 złotych za litr i kilkunastu godzinach pracy agregatu na dobę, oszczędności z LED są wymierne i szybko zwracają inwestycję.

Rodzaj lampy	Halogen/żarówka	LED odpowiednik	Oszczędność
Lampa robocza załadunku	100W	30W LED	70%
Lampa obrysowa	5W	0,5W LED	90%
Tylna lampa zespolona	45W (suma)	8W LED	82%
Kogut ostrzegawczy	55W halogen	15W LED	73%

Podsumowanie eksperckie: Kluczowe zasady oświetlenia LED w transporcie chłodniczym

1 Zawsze wybieraj lampy z klasą szczelności IP69K dla pojazdów poddawanych myciu ciśnieniowemu, IP67 to absolutne minimum
2 Temperatura barwowa 5000-6500K w lampach roboczych jest wymogiem dobrej praktyki HACCP, nie tylko kwestią estetyki
3 Homologacja ECE to nie opcja, to obowiązek: R7 dla lamp obrysowych, R65 dla ostrzegawczych, R10 dla kompatybilności elektromagnetycznej
4 Wiązki przewodów muszą być dostosowane do temperatur pracy zarówno zewnętrznych (polskie zimy do -25°C) jak i wewnętrznych komory (-25°C do -18°C)
5 Inwestycja w kompletny system LED zwraca się średnio w 12-18 miesiącach przez oszczędności na paliwie agregatu i braku wymiany żarówek

Artykuł przygotowany przez specjalistów dalekosiezne.pl z wieloletnim doświadczeniem w doborze i montażu oświetlenia LED dla flot pojazdów transportu chłodniczego, dystrybucji żywności i pojazdów ciężarowych. Wszelkie rozwiązania opisane w artykule dostępne są w ofercie sklepu.

Często zadawane pytania

Jaka klasa IP jest wymagana dla lamp LED na pojazdach chłodniczych?

Minimalna klasa szczelności dla lamp roboczych LED na chłodniach to IP67, jednak optymalna jest klasa IP69K, zapewniająca ochronę przed myciem ciśnieniowym parą do 80 bar i temperaturą do 60°C. Furgony chłodnicze są myte nawet 2-3 razy na dobę, dlatego IP65 jest całkowicie niewystarczające.

Czy lampy LED z klasą IP67 wystarczą na pojeździe chłodniczym?

IP67 to akceptowalne minimum jedynie dla lamp obrysowych i tylnych na chłodni. Dla lamp roboczych w bezpośrednim zasięgu strumienia myjącego wymagana jest klasa IP69K. Lampa LED z klasą IP65 na pojeździe myj myszym ciśnieniowo ulega awarii już po kilku tygodniach eksploatacji.

Jak dobrać lampę roboczą LED do strefy załadunku chłodni zgodnie z HACCP?

Lampa robocza LED do załadunku chłodni musi spełniać trzy kryteria: strumień świetlny minimum 3000 lumenów, temperatura barwowa 5000-6500K z indeksem oddawania barw Ra powyżej 80 oraz klasa szczelności IP69K. Wzorzec naświetlania FLOOD (kąt 60-120°) zapewnia równomierne oświetlenie całej rampy bez cieni, zgodnie z normą PN-EN 12464-1 wymagającą minimum 500 lux.

Ile można zaoszczędzić na paliwie agregatu chłodniczego stosując LED?

Zastąpienie oświetlenia halogenowego lampami LED redukuje pobór mocy o 60-80%. Lampa robocza 100W halogen zastąpiona 30W LED daje 70% oszczędności, a kogut 55W halogen zastąpiony 15W LED daje 73% oszczędności. Przy cenie oleju napędowego powyżej 6 zł za litr inwestycja w kompletny system LED zwraca się średnio w 12-18 miesiącach.

Jakie przepisy regulują oświetlenie pojazdów chłodniczych w Polsce?

Oświetlenie polskich pojazdów chłodniczych regulują jednocześnie trzy grupy przepisów: Ustawa Prawo o ruchu drogowym z 20 czerwca 1997 roku, rozporządzenia unijne WE 852/2004 i WE 853/2004 dotyczące higieny żywności oraz wytyczne HACCP. Kontrola ITD lub Policja i audyt sanitarny SANEPID mogą sprawdzić oświetlenie pojazdu tego samego dnia.

Jakie parametry techniczne powinna mieć lampa robocza LED na naczepie chłodniczej?

Lampa robocza LED na naczepie chłodniczej powinna mieć minimum 3000 lumenów, moc 30W dla strefy rampy, temperaturę barwową 5500K, klasę szczelności IP69K oraz wzorzec świetlny FLOOD. Wiązka przewodów musi wytrzymać temperatury od -40°C do +85°C, a przekrój przewodu dla lampy 60W na długości 20m to minimum 4mm².

FLOOD czy SPOT – który wzorzec LED lepszy do oświetlenia rampy chłodniczej?

Do oświetlenia rampy załadunkowej i przestrzeni ładunkowej chłodni zdecydowanie lepszy jest wzorzec FLOOD z kątem rozsyłu 60-120°, zapewniający równomierne oświetlenie bez cieni. Wzorzec SPOT (10-30°) jest przydatny tylko do oświetlenia drogi cofania. Wzorzec COMBO łączący oba jest rozwiązaniem uniwersalnym dla pojazdów dostaw ostatniej mili pracujących w różnych warunkach.

Dlaczego lampy LED o temperaturze 3000K są nieodpowiednie na pojazdach z żywnością?

Lampy LED o temperaturze barwowej 3000K (ciepła biel) maskują przebarwienia mięsa i ryb podczas kontroli wizualnej. Badania wykazują, że przy oświetleniu poniżej 4000K pracownicy wykrywają o 30-40% mniej oznak zepsucia produktów chłodniczych niż przy oświetleniu neutralnym 5500K. Normy HACCP wymagają oświetlenia zbliżonego do naturalnego, czyli 5000-6500K z Ra powyżej 80.

Kiedy pojazd dystrybucji żywności musi mieć kogut LED z homologacją ECE R65?

Kogut LED z homologacją ECE R65 jest obowiązkowy na pojeździe dystrybucji żywności w dwóch przypadkach: gdy pojazd jest używany jako pojazd specjalny lub uprzywilejowany, oraz gdy wykonuje prace przy drodze publicznej, czyli rozładunek z jezdni lub obsługę wind załadowczych. Wymagana jest klasa 1 ECE R65 dla pojazdów poruszających się po drogach publicznych.

Gdzie montować lampy obrysowe LED na furgonie chłodniczym powyżej 2,1 metra szerokości?

Na furgonie chłodniczym powyżej 2,1 m szerokości lampy obrysowe LED z homologacją ECE R7 montuje się na narożnikach zabudowy – białe z przodu i czerwone z tyłu. Na bocznych listwach naczepy lamp obrysowych wymaga się w odcinkach co maksymalnie 3 metry. Zabudowy izotermiczne wymagają specjalnego montażu z uszczelnieniem kołnierzem, aby nie tworzyć mostków termicznych niszczących izolację.

Co sprawdza diagnosta SKP w oświetleniu pojazdu chłodniczego?

Diagnosta SKP sprawdza sześć elementów oświetlenia chłodni: obecność i działanie wszystkich lamp obrysowych, barwę i natężenie świateł tylnych, działanie świateł stopu, stan mechaniczny opraw, działanie świateł cofania oraz lampę tablicy rejestracyjnej. Lampy LED bez homologacji ECE lub z uszkodzoną obudową skutkują odrzuceniem pojazdu i brakiem przeglądu technicznego.

Jaki przekrój przewodu wybrać do lamp LED na długiej naczepie chłodniczej?

Dla lampy roboczej LED 60W pobierającej 5A przy 12V na odległości 20 metrów od akumulatora wymagany minimalny przekrój przewodu to 4mm², aby spadek napięcia nie przekroczył 5%. Przy standardowym przekroju 1,5mm² spadek napięcia wyniesie ponad 15%, co powoduje wadliwe działanie lamp i skraca żywotność diod LED. Wiązki muszą wytrzymać temperatury od -40°C.
