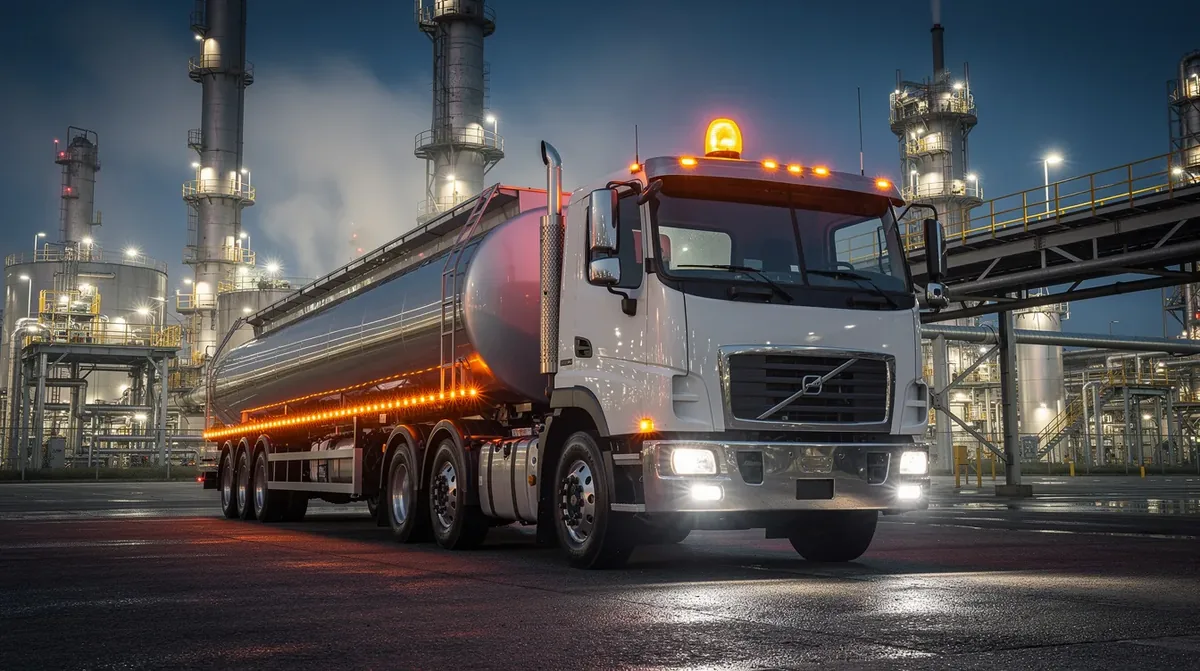

Lampy LED ATEX na cysternach i pojazdach petrochemicznych

Kluczowe informacje: Oświetlenie LED w przemyśle petrochemicznym

Pojazdy pracujące w strefach ATEX wymagają lamp LED o certyfikacji Ex, spełniających normy IECEx lub ATEX 2014/34/UE
Cysterny paliwowe na drogach publicznych muszą mieć oświetlenie zgodne z ECE R65 (koguty) i ECE R91 (lampy obrysowe)
Strefa ATEX Zone 1 i Zone 2 wymaga lamp o kategorii co najmniej II 2G dla pojazdów obsługujących instalacje rafineryjne
Kary za brak homologacji oświetlenia na cysternach mogą sięgać 5000 zł podczas kontroli ITD lub Policji
Właściwe oświetlenie robocze LED zwiększa bezpieczeństwo operacji nocnych na terminalach paliwowych o ponad 60%

Pojazdy techniczne i cysterny paliwowe pracujące w rafineriach, na terminalach paliw i w zakładach petrochemicznych operują w warunkach ekstremalnego ryzyka. Oświetlenie LED na tych pojazdach musi jednocześnie spełniać polskie przepisy drogowe, wymogi ECE, regulacje ATEX oraz wewnętrzne normy zakładowe. To jeden z najbardziej wymagających obszarów zastosowań oświetlenia pojazdowego w Polsce.

Jakie przepisy regulują oświetlenie pojazdów w strefach zagrożenia wybuchem ATEX?

Oświetlenie pojazdów w strefach ATEX reguluje dyrektywa 2014/34/UE (ATEX Equipment), Rozporządzenie Ministra Energii z 2016 r. w sprawie bezpieczeństwa eksploatacji instalacji, polska ustawa Prawo pracy oraz normy EN 60079. Każda lampa zamontowana na pojeździe operującym w strefie zagrożenia wybuchem musi posiadać certyfikat Ex i oznaczenie grupy wybuchowości.

Polska implementacja dyrektywy ATEX nakłada obowiązek stosowania urządzeń iskrobezpiecznych lub przeciwwybuchowych wszędzie tam, gdzie atmosfera wybuchowa może wystąpić. W przypadku pojazdów obsługujących instalacje rafineryjne i petrochemiczne kluczowe są dwa dokumenty: certyfikat ATEX dla samej lampy oraz ocena ryzyka stanowiskowego określająca, w jakiej strefie pojazd pracuje.

Podział stref ATEX i wymagania dla lamp pojazdowych

Strefa ATEX	Charakterystyka	Wymagana kategoria	Przykład lokalizacji
Zone 0	Atmosfera wybuchowa stale obecna	II 1G, kategoria 1	Wnętrze zbiornika paliwa
Zone 1	Atmosfera wybuchowa prawdopodobna	II 2G, kategoria 2	Okolice pomp, zawory przeładunku
Zone 2	Atmosfera wybuchowa sporadyczna	II 3G, kategoria 3	Ogólny teren rafinerii, drogi dojazdowe
Poza strefą	Drogi publiczne, parkingi	Standardowe ECE/E-mark	Drogi dojazdowe do zakładu

Kluczowym problemem praktycznym jest to, że pojazd techniczny, np. ciężarówka serwisowa czy autocysterna, w ciągu jednej zmiany może operować zarówno w strefie ATEX Zone 2 na terenie rafinerii, jak i na drodze publicznej pomiędzy terminalami. Oznacza to konieczność stosowania oświetlenia z certyfikatem ATEX, które jednocześnie spełnia wymogi homologacji drogowej ECE.

Jakie lampy LED stosować na autocysternach paliwowych zgodnie z polskim prawem drogowym?

Autocysterny paliwowe na drogach publicznych w Polsce muszą mieć lampy obrysowe z homologacją ECE R91, tylne lampy zespolone z ECE R7, kogut ostrzegawczy z ECE R65 oraz lampy robocze z ECE R10. Pojazdy ADR przewożące paliwa wymagają dodatkowo pomarańczowych tablic identyfikacyjnych i lamp bocznych widoczności.

Autocysterna paliwowa to pojazd ADR klasy 3 (materiały ciekłe zapalne). Polskie przepisy, oparte na Umowie europejskiej ADR implementowanej przez Rozporządzenie Ministra Infrastruktury, nakładają szczegółowe wymagania oświetleniowe. Inspekcja Transportu Drogowego podczas kontroli drogowej sprawdza zarówno kompletność oświetlenia, jak i ważność świadectw homologacji.

Wymagane oświetlenie autocysterny na drodze publicznej

Lampy obrysowe LED (ECE R91): Białe z przodu, czerwone z tyłu, bursztynowe z boku. Minimalna widoczność 300 m. Na cysternach powyżej 6 m długości obowiązkowe lampki boczne co 3 m.
Tylne lampy zespolone LED (ECE R7): Zawierają stop, cofanie, kierunkowskaz i pozycję. Temperatura barwowa 1800-2200K dla światła czerwonego stop.
Kogut ostrzegawczy LED (ECE R65): Kolor bursztynowy, minimalna intensywność 175 cd. Stosowany podczas załadunku, rozładunku i awarii na drodze.
Lampy robocze LED (ECE R10): Do oświetlania przestrzeni pracy przy węzłach przeładunkowych. Minimalna klasa IP67 ze względu na kontakt z paliwami.
Oświetlenie tablicy rejestracyjnej (ECE R4): Biała barwa, zapewniająca czytelność z 20 m.

Uwaga: Pułapka podwójnych wymagań

Lampy z certyfikatem ATEX nie zawsze posiadają homologację drogową ECE, i odwrotnie. Przed zakupem lamp do pojazdu autocysterny należy upewnić się, że każda pozycja oświetlenia spełnia OBYDWA zestawy wymagań. Brak homologacji ECE skutkuje zatrzymaniem dowodu rejestracyjnego przez ITD.

Jak dobrać lampy robocze LED do pojazdów technicznych obsługujących instalacje rafineryjne?

Lampy robocze LED do pojazdów w rafineriach powinny mieć moc minimum 40W, strumień świetlny powyżej 3600 lm, klasę szczelności IP67 lub IP69K, certyfikat ATEX dla strefy Zone 2 (II 3G) oraz temperaturę barwową 5000-6000K zapewniającą dobre rozróżnianie barw przy pracy z rurociągami i zaworami.

Pojazdy techniczne w rafineriach, takie jak samochody serwisowe, platformy robocze, pojazdy obsługi rurociągów czy wozy strażackie zakładowe, potrzebują oświetlenia roboczego dostosowanego do specyficznych warunków: mgła naftowa, opary paliwowe, zabrudzenia olejem, praca w nocy przy precyzyjnych operacjach technicznych.

Parametry lamp roboczych LED dla przemysłu petrochemicznego

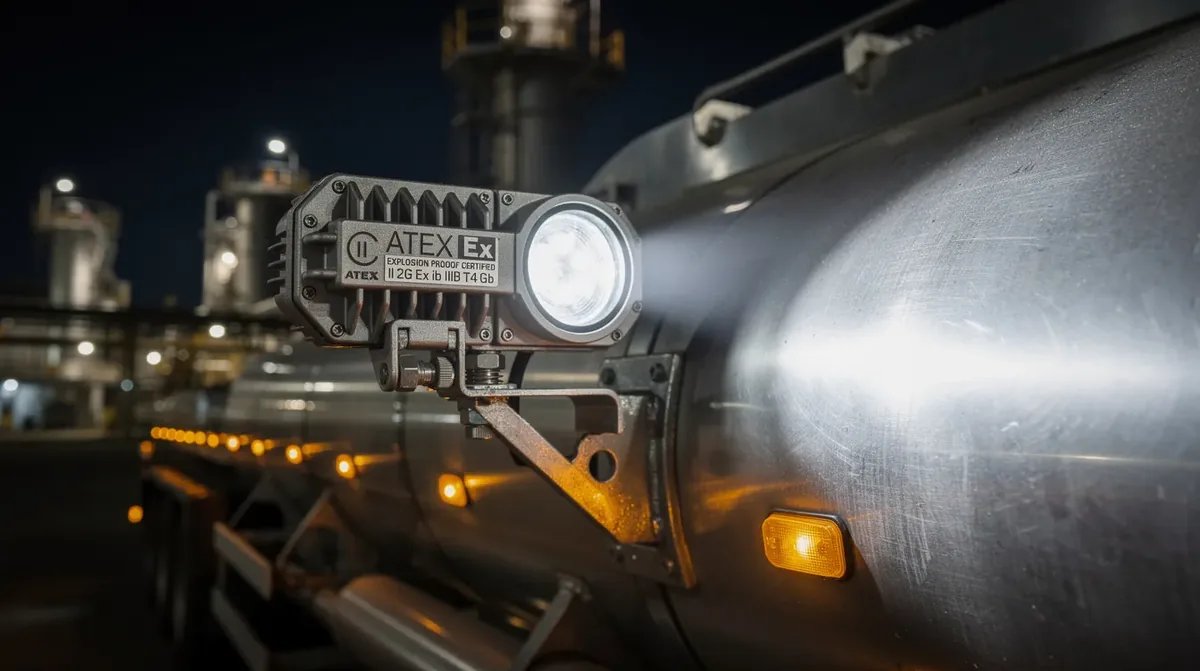

Lampa robocza LED z certyfikatem Ex i oznaczeniem ATEX zamontowana na cysternie paliwowej w rafinerii – spełnia normy EN 60079 i dyrektywę 2014/34/UE dla stref zagrożenia wybuchem Zone 1 i Zone 2

Parametr	Minimum	Zalecane	Uzasadnienie
Moc	40W	80-120W	Praca przy zaworach i złączach wymaga intensywnego oświetlenia
Strumień świetlny	3600 lm	8000-12000 lm	Kompensacja mgły naftowej i oparów
Klasa IP	IP67	IP69K	Mycie wysokociśnieniowe, kontakt z paliwami
Temperatura pracy	-20°C do +50°C	-40°C do +85°C	Polskie zimy, ciepło instalacji procesowych

Rodzaje wiązek świetlnych w zależności od zastosowania

Wybór wzorca wiązki świetlnej ma kluczowe znaczenie dla bezpieczeństwa pracy. Wiązka SPOT (skupiona, kąt 10-30 stopni) doskonale sprawdza się przy oświetlaniu odległych elementów instalacji rurociągowej. Wiązka FLOOD (szeroka, kąt 60-120 stopni) zapewnia ogólne oświetlenie obszaru roboczego wokół pojazdu. Wiązka COMBO łączy obydwa wzorce, co jest optymalne dla większości pojazdów technicznych.

Wskazówka eksperta: Barwa światła a bezpieczeństwo

W strefach petrochemicznych zaleca się temperaturę barwową 5000-6000K (zimna biel). Takie światło pozwala operatorom lepiej rozróżniać kolory oznaczenia rurociągów (RAL systemy kodowania) i szybciej identyfikować wycieki płynów. Ciepłe żółtawe światło 3000K może powodować trudności w odróżnieniu paliwa od wody na mokrych nawierzchniach.

Dlaczego lampy obrysowe LED na cysternach paliwowych muszą spełniać specjalne wymagania?

Lampy obrysowe LED na cysternach paliwowych muszą spełniać wymagania ECE R91 dla widoczności drogowej oraz posiadać budowę odporną na opary paliw i mycie chemiczne, co w praktyce oznacza obudowę z poliwęglanu lub aluminium, uszczelki odporne na węglowodory i klasy IP67 minimum.

Cysterny paliwowe to jedne z najdłuższych pojazdów na polskich drogach, osiągające 18,75 m dla zestawów drogowych. Widoczność boczna takiego pojazdu ma absolutne znaczenie dla bezpieczeństwa ruchu drogowego. Polskie statystyki GDDKiA wskazują, że kolizje boczne z ciężarówkami i cysternami stanowią ponad 23% wypadków z udziałem pojazdów ciężarowych na drogach krajowych.

Wymagania montażowe lamp obrysowych na cysternie

Rozmieszczenie boczne: Lampy boczne LED co maksymalnie 3 metry długości pojazdu. Na standardowej cysternie 10 m oznacza to minimum 3-4 lampy na każdą stronę.
Wysokość montażu: Lampy obrysowe montowane w górnej strefie nadwozia (minimum 1,5 m od jezdni) dla maksymalnej widoczności. Lampy boczne w połowie wysokości pojazdu.
Odporność chemiczna: Uszczelki silikonowe odporne na benzyny, oleje napędowe, LPG i inne substancje ADR klasy 3. Standardowe EPDM degraduje się przy kontakcie z paliwami.
Połączenia elektryczne: Złącza wodoszczelne IP67, przewody w osłonach odpornych na węglowodory. Na cysternach zaleca się wiązki przewodów z izolacją FKM (Viton).
Mocowanie: Śruby ze stali nierdzewnej A2 lub A4. Aluminium może powodować korozję elektrochemiczną przy kontakcie z powłokami cystern ze stali węglowej.

Jakie koguty i lampy ostrzegawcze LED są wymagane na pojazdach przemysłu petrochemicznego?

Koguty LED na pojazdach petrochemicznych muszą posiadać homologację ECE R65 dla ruchu drogowego oraz certyfikat ATEX II 2G lub II 3G dla pracy na terenie zakładu. Barwa bursztynowa jest obowiązkowa dla pojazdów wolnobieżnych i serwisowych, natomiast czerwono-niebieska wyłącznie dla pojazdów ratunkowych zakładowych.

Systemy ostrzegawcze na pojazdach petrochemicznych pełnią podwójną funkcję: ostrzegają innych uczestników ruchu drogowego podczas transportu ADR oraz sygnalizują obecność pojazdu i prowadzone operacje na terenie zakładu. W polskim prawie o ruchu drogowym (Ustawa Prawo o ruchu drogowym, art. 54) pojazdy wykonujące prace na drodze lub poruszające się z prędkością poniżej 40 km/h na drodze szybkiego ruchu muszą używać żółtego sygnału błyskowego.

Typy sygnalizacji ostrzegawczej na pojazdach petrochemicznych

Kogut LED rotacyjny lub stroboskopowy (ECE R65): Dla autocystern podczas załadunku i rozładunku na terenie drogi lub w jej pobliżu. Moc minimalna 175 cd. Częstotliwość błysków 60-120 na minutę.
Listwa LED ostrzegawcza: Na dachu kabiny ciężarówki lub wzdłuż cysterny. Widoczna z przodu i tyłu. Stosowana w pojazdach eskortujących transport ADR.
Lampy boczne stroboskopowe: Na pojazdach technicznych poruszających się wewnątrz zakładu. Certyfikat ATEX obowiązkowy, dodatkowy certyfikat ECE wymagany jeśli pojazd wyjeżdża na drogi publiczne.
Systemy LED tablicy zmiennej treści: Na pojazdach eskortujących, informujące o niebezpiecznym ładunku. Homologacja ECE R104 lub R65 w zależności od funkcji.

Statystyki bezpieczeństwa: Dlaczego oświetlenie ratuje życie

Według danych Europejskiej Agencji Bezpieczeństwa i Zdrowia w Pracy (EU-OSHA):

68% wypadków przy obsłudze cystern paliwowych w nocy wiąże się z niewystarczającym oświetleniem obszaru roboczego
Pojazdy z prawidłowym oświetleniem ostrzegawczym są zauważane przez innych kierowców o 340 m wcześniej niż bez takiego oświetlenia
Lampy LED w porównaniu do halogenów zmniejszają zużycie energii elektrycznej pojazdu o 70-75% przy tym samym strumieniu świetlnym

Jak przebiega kontrola oświetlenia autocysterny podczas badania technicznego SKP w Polsce?

Podczas badania technicznego SKP autocysterny kontroler sprawdza kompletność oświetlenia według Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych pojazdów, działanie wszystkich lamp, prawidłowość barw, homologacje ECE oraz szczelność obudów lamp narażonych na działanie substancji chemicznych.

Autocysterny paliwowe jako pojazdy ADR podlegają szczegółowym przeglądom technicznym. Oprócz standardowego badania SKP (Stacji Kontroli Pojazdów) wymagane są przeglądy ADR co rok dla autocystern, obejmujące inspekcję instalacji elektrycznej, w tym oświetlenia, pod kątem ryzyka zapłonu. Diagnosta SKP nie musi sprawdzać certyfikatów ATEX, ale inspektor ADR już tak.

Najczęstsze usterki oświetlenia cysterny wykrywane podczas kontroli

Brak lub uszkodzenie lamp obrysowych bocznych, szczególnie w tylnej części cysterny na wysokości armatury
Przedostanie się paliwa do obudów lamp przez nieszczelne uszczelki, powodujące zwarcia i uszkodzenia diod LED
Wadliwe przewody elektryczne: korozja złączy, przetarcia izolacji przy krawędziach cysterny
Kogut ostrzegawczy zamontowany bez homologacji ECE R65 lub z wygasłą homologacją
Nieprawidłowa barwa lamp: białe lampy zamiast bursztynowych obrysowych bocznych
Brak tablic odblaskowych i lamp odblaskowych wymaganych dla pojazdów ADR

Jak dobrać wiązki przewodów do instalacji oświetlenia na pojazdach petrochemicznych?

Wiązki przewodów do oświetlenia pojazdów petrochemicznych muszą mieć izolację odporną na węglowodory (PUR lub FKM), przekroje dobrane do prądu lamp LED z 25-procentowym zapasem, zabezpieczenia bezpiecznikowe na każdym obwodzie oraz złącza wodoszczelne minimum IP67 montowane z dala od miejsc potencjalnych wycieków paliwa.

Instalacja elektryczna na cysternach paliwowych to element krytyczny bezpieczeństwa. W Polsce obowiązują wymagania ADR odnośnie instalacji elektrycznej pojazdów przewożących materiały niebezpieczne, w tym zapewnienie, że żaden element elektryczny nie może być źródłem zapłonu. Lampy LED są tutaj korzystniejsze od halogenów, ponieważ generują znacznie mniej ciepła i mają niższe napięcia robocze.

Specyfikacja wiązek do oświetlenia cysterny

Izolacja przewodów: PUR (poliuretan) lub XLPE odporne na benzynę, olej napędowy i LPG. Standardowy PVC degraduje się po kontakcie z aromatami zawartymi w paliwach silnikowych.
Przekroje: Minimum 1,5 mm2 dla lamp obrysowych, 2,5 mm2 dla lamp roboczych powyżej 40W, 4 mm2 dla kogutów i listew LED o mocy powyżej 100W.
Złącza elektryczne: Seria DT Deutsch lub równoważna, IP67, odporna na paliwa. Złącza AMP Superseal jako alternatywa budżetowa, ale wymagające wymiany co 3-5 lat w środowiskach petrochemicznych.
Bezpieczniki: Na każdym obwodzie oświetlenia, montowane w skrzynce bezpiecznikowej w miejscu suchym i oddalonym od instalacji paliwowej. Bezpieczniki PolySwitch (samoresetujące) nie zalecane w pojazdach ADR.
Uziemienie: Przewody masy o przekroju minimum 16 mm2 łączące zbiornik cysterny z ramą pojazdu. Zapobiega gromadzeniu się ładunków elektrostatycznych podczas przeładunku paliwa.

Rekomendacje eksperta: Wybór oświetlenia LED do pojazdów petrochemicznych

Specjalista ds. oświetlenia pojazdów przemysłowych z 12-letnim doświadczeniem w branży ADR i ATEX

Zawsze wybieraj producenta dostarczającego pełną dokumentację: certyfikat ATEX, deklarację zgodności CE, kartę danych technicznych i homologację ECE w jednym pakiecie
Sprawdź, czy lamp z certyfikatem ATEX używają rzeczywistych diod LED klasy przemysłowej (np. OSRAM, CREE, Lumileds), a nie tańszych odpowiedników bez dokumentacji temperaturowej
Dla pojazdów operujących zarówno w strefach ATEX, jak i na drogach publicznych, żądaj od dostawcy pisemnego potwierdzenia, że produkt spełnia OBA zestawy norm jednocześnie
Planuj wymianę lamp roboczych co 3-4 lata w środowiskach petrochemicznych, nawet jeśli producent deklaruje 50 000 h MTBF. Opary chemiczne skracają żywotność uszczelnień i złączy elektrycznych
Inwestuj w kompleksowe wiązki przewodów od sprawdzonego producenta zamiast kompletowania instalacji z różnych źródeł. Niekompatybilność złączy to najczęstszy powód usterek oświetlenia cysterny

Co grozi za niespełnienie wymagań oświetleniowych na pojazdach przemysłu petrochemicznego?

Za brak lub niesprawne oświetlenie na autocysternie grozi mandat do 5000 zł od ITD, zatrzymanie dowodu rejestracyjnego przez Policję, zakaz kontynuowania jazdy, cofnięcie certyfikatu ADR pojazdu oraz odpowiedzialność cywilna i karna w przypadku wypadku spowodowanego wadliwym oświetleniem.

Inspekcja Transportu Drogowego (ITD) ma uprawnienia do zatrzymania pojazdu na drodze i przeprowadzenia szczegółowej kontroli. Zgodnie z taryfikatorem mandatów zaktualizowanym w 2023 r., niesprawne oświetlenie pojazdu ciężarowego to grzywna od 200 do 5000 zł w zależności od rodzaju i liczby usterek. Dodatkowe sankcje może nałożyć Urząd Dozoru Technicznego (UDT) za naruszenia ATEX na terenie zakładu.

ITD (drogi publiczne): Mandat 200-5000 zł, zakaz ruchu, wpis do CEPiK. Możliwość odebrania licencji transportowej przy powtarzających się naruszeniach.
Policja drogowa: Zatrzymanie dowodu rejestracyjnego za brak lamp obrysowych lub niesprawne tylne lampy zespolone. Odblokowanie po usunięciu usterki w SKP.
UDT / PIP: Kary administracyjne do 100 000 zł za stosowanie urządzeń bez certyfikatu ATEX w strefach zagrożenia wybuchem. W przypadku wypadku odpowiedzialność karna zarządzającego.
Ubezpieczenie OC: Firma ubezpieczeniowa może odmówić wypłaty odszkodowania za szkody spowodowane przez pojazd z wadliwym oświetleniem, jeśli udowodni związek przyczynowy z wypadkiem.

Podsumowanie: Kluczowe punkty wyboru oświetlenia LED dla przemysłu petrochemicznego

Certyfikat ATEX jest obowiązkowy dla pojazdów operujących w strefach Zone 1 i Zone 2
Homologacja ECE jest obowiązkowa dla wszystkich lamp widocznych z zewnątrz pojazdu na drodze publicznej
IP69K to minimum dla lamp narażonych na kontakt z paliwami i mycie ciśnieniowe
Wiązki przewodów z izolacją PUR lub FKM to niezbędna inwestycja, nie opcja
Temperatura barwowa 5000-6000K poprawia bezpieczeństwo identyfikacji oznaczeń instalacji przemysłowych
Regularne przeglądy instalacji oświetleniowej co 6 miesięcy w środowiskach petrochemicznych

Artykuł przygotowany przez specjalistów dalekosiezne.pl na podstawie aktualnych przepisów polskiego prawa drogowego, dyrektywy ATEX 2014/34/UE, regulacji ADR i norm EN 60079. Informacje mają charakter ogólny. W przypadku konkretnych instalacji zalecana jest konsultacja z certyfikowanym rzeczoznawcą ATEX i inspektorem ADR. Stan przepisów: 2024 r.

Często zadawane pytania

Jakie certyfikaty muszą mieć lampy LED w strefach ATEX na pojazdach petrochemicznych?

Lampy LED w strefach ATEX muszą posiadać certyfikat Ex zgodny z dyrektywą 2014/34/UE i normami EN 60079. Dla Zone 1 wymagana jest kategoria II 2G, dla Zone 2 kategoria II 3G. Pojazdy operujące jednocześnie na drogach publicznych muszą mieć lampy spełniające obydwa zestawy norm: ATEX i homologację ECE.

Czy lampy z certyfikatem ATEX mają automatycznie homologację drogową ECE?

Nie – certyfikat ATEX nie zastępuje homologacji drogowej ECE i odwrotnie. To dwa całkowicie niezależne zestawy wymagań. Pojazdy autocystern operujące na drogach publicznych i terenie rafinerii muszą posiadać lampy spełniające obydwa standardy jednocześnie. Brak homologacji ECE skutkuje zatrzymaniem dowodu rejestracyjnego przez ITD.

Jak rozmieścić lampy obrysowe LED na cysternie paliwowej zgodnie z przepisami?

Lampy obrysowe boczne należy montować co maksymalnie 3 metry długości pojazdu – na standardowej cysternie 10-metrowej oznacza to minimum 3–4 lampy na każdą stronę. Lampy obrysowe górne montuje się minimum 1,5 m od jezdni, lampy boczne w połowie wysokości pojazdu. Wymagana homologacja ECE R91, barwy: biała przód, czerwona tył, bursztynowa bok.

Ile kosztuje mandat za niesprawne oświetlenie autocysterny podczas kontroli ITD?

Za brak lub niesprawne oświetlenie autocysterny ITD może nałożyć grzywnę od 200 do 5000 zł w zależności od rodzaju i liczby usterek. Urząd Dozoru Technicznego za stosowanie lamp bez certyfikatu ATEX w strefach zagrożenia wybuchem nakłada kary administracyjne sięgające nawet 100 000 zł. Dodatkowo możliwe jest cofnięcie certyfikatu ADR pojazdu.

Jakie polskie przepisy regulują oświetlenie autocystern paliwowych na drogach publicznych?

Autocysterny paliwowe w Polsce muszą spełniać wymogi Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych pojazdów oraz Umowy europejskiej ADR. Wymagane homologacje to ECE R91 dla lamp obrysowych, ECE R7 dla tylnych lamp zespolonych, ECE R65 dla kogutów ostrzegawczych i ECE R10 dla lamp roboczych. Kontrole prowadzi ITD i Policja drogowa.

Jakie parametry techniczne powinny mieć lampy robocze LED do pojazdów w rafineriach?

Lampy robocze LED do przemysłu petrochemicznego powinny mieć minimum 40W mocy i 3600 lm strumienia świetlnego, zalecane 80–120W i 8000–12000 lm. Klasa szczelności minimum IP67, zalecana IP69K ze względu na mycie wysokociśnieniowe. Temperatura pracy minimum -20°C do +50°C, zalecana -40°C do +85°C. Temperatura barwowa 5000–6000K.

Lampy LED czy halogenowe do autocysterny – która technologia jest lepsza?

Lampy LED są zdecydowanie lepszym wyborem dla autocystern. Zużywają o 70–75% mniej energii elektrycznej przy identycznym strumieniu świetlnym w porównaniu do halogenów. Generują znacznie mniej ciepła, co zmniejsza ryzyko zapłonu w środowiskach ADR. Pojazdy z prawidłowym oświetleniem LED są zauważane przez innych kierowców o 340 m wcześniej niż bez właściwego oświetlenia ostrzegawczego.

Dlaczego standardowe uszczelki lamp LED nie nadają się do autocystern paliwowych?

Standardowe uszczelki EPDM stosowane w typowych lampach degradują się przy kontakcie z benzyną, olejem napędowym i LPG. Na cysternach paliwowych wymagane są uszczelki silikonowe odporne na węglowodory. Podobnie izolacja przewodów z PVC ulega zniszczeniu przez aromaty zawarte w paliwach – konieczna jest izolacja PUR lub FKM (Viton). Nieszczelne lampy powodują przedostawanie się paliwa, zwarcia i uszkodzenia diod LED.

Jak często należy wymieniać lampy robocze LED na pojazdach petrochemicznych?

Pomimo deklarowanej przez producentów żywotności 50 000 godzin MTBF, eksperci zalecają wymianę lamp roboczych LED w środowiskach petrochemicznych co 3–4 lata. Opary chemiczne, kontakt z paliwami i agresywne środki czyszczące skracają żywotność uszczelnień i złączy elektrycznych znacznie szybciej niż w standardowych zastosowaniach. Instalację oświetleniową należy przeglądać co 6 miesięcy.

Jakie wiązki przewodów stosować do instalacji oświetlenia na cysternach paliwowych?

Wiązki do cystern muszą mieć izolację PUR lub FKM odporną na węglowodory. Przekroje: minimum 1,5 mm² dla lamp obrysowych, 2,5 mm² dla lamp roboczych powyżej 40W, 4 mm² dla kogutów powyżej 100W. Złącza wodoszczelne IP67 serii Deutsch DT lub AMP Superseal. Przewody masy minimum 16 mm² zapobiegają gromadzeniu się ładunków elektrostatycznych podczas przeładunku paliwa.

Dlaczego temperatura barwowa 5000–6000K jest zalecana w strefach petrochemicznych?

Zimna biel 5000–6000K w strefach petrochemicznych pozwala operatorom lepiej rozróżniać kolory oznaczenia rurociągów według systemu kodowania RAL i szybciej identyfikować wycieki płynów. Ciepłe światło 3000K utrudnia odróżnienie paliwa od wody na mokrych nawierzchniach, co stanowi realne zagrożenie bezpieczeństwa podczas nocnych operacji na terminalach paliwowych.

Co sprawdza diagnosta SKP podczas badania technicznego autocysterny paliwowej?

Diagnosta SKP sprawdza kompletność oświetlenia według Rozporządzenia Ministra Infrastruktury, działanie wszystkich lamp, prawidłowość barw oraz homologacje ECE. Najczęściej wykrywane usterki to: brak lamp obrysowych bocznych, paliwo wewnątrz obudów lamp przez nieszczelne uszczelki, korozja złączy elektrycznych, kogut bez homologacji ECE R65 oraz nieprawidłowe barwy lamp obrysowych.

Źródła i referencje

1. Parlament Europejski i Rada UE - "Dyrektywa 2014/34/UE w sprawie urządzeń i systemów ochronnych przeznaczonych do użytku w atmosferze potencjalnie wybuchowej (ATEX Equipment Directive)"

2. Polski Komitet Normalizacyjny - "Norma PN-EN 60079-0: Atmosfery wybuchowe – Urządzenia elektryczne, wymagania ogólne dla lamp i urządzeń stosowanych w strefach zagrożonych wybuchem"

3. Ministerstwo Energii RP - "Rozporządzenie w sprawie bezpieczeństwa i higieny pracy przy urządzeniach energetycznych oraz eksploatacji instalacji rafineryjnych i petrochemicznych (Dz.U. 2016)"

4. Europejska Komisja Gospodarcza ONZ (UNECE) - "Regulamin ECE R65: Jednolite przepisy dotyczące homologacji pojazdów wyposażonych w ostrzegawcze sygnały świetlne (koguty LED i stroboskopy)"

5. Europejska Komisja Gospodarcza ONZ (UNECE) - "Regulamin ECE R91: Jednolite przepisy dotyczące homologacji lamp obrysowych bocznych pojazdów silnikowych i ich przyczep (lampy obrysowe LED)"

6. Inspekcja Transportu Drogowego (ITD) - "Przepisy kontroli drogowej pojazdów nienormatywnych i cystern paliwowych – wymagania oświetleniowe i kary za brak homologacji ECE na pojazdach ciężarowych"
